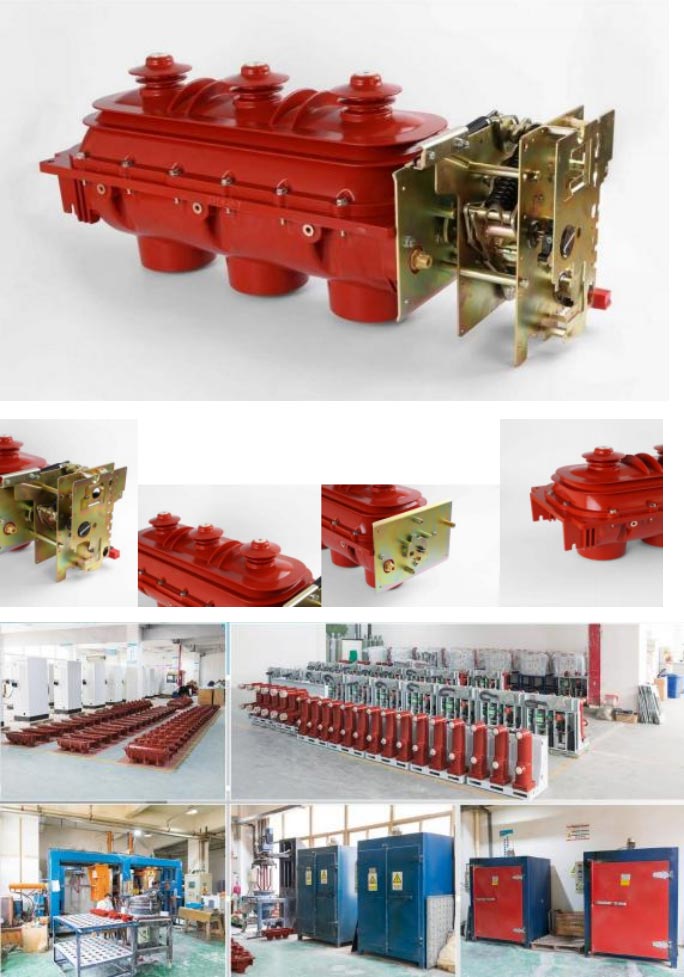

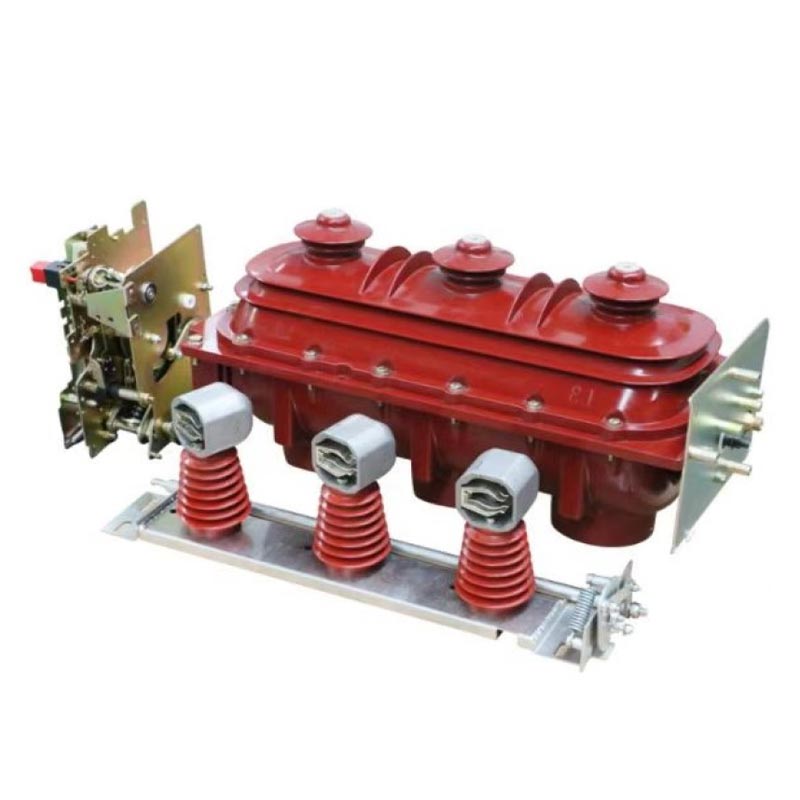

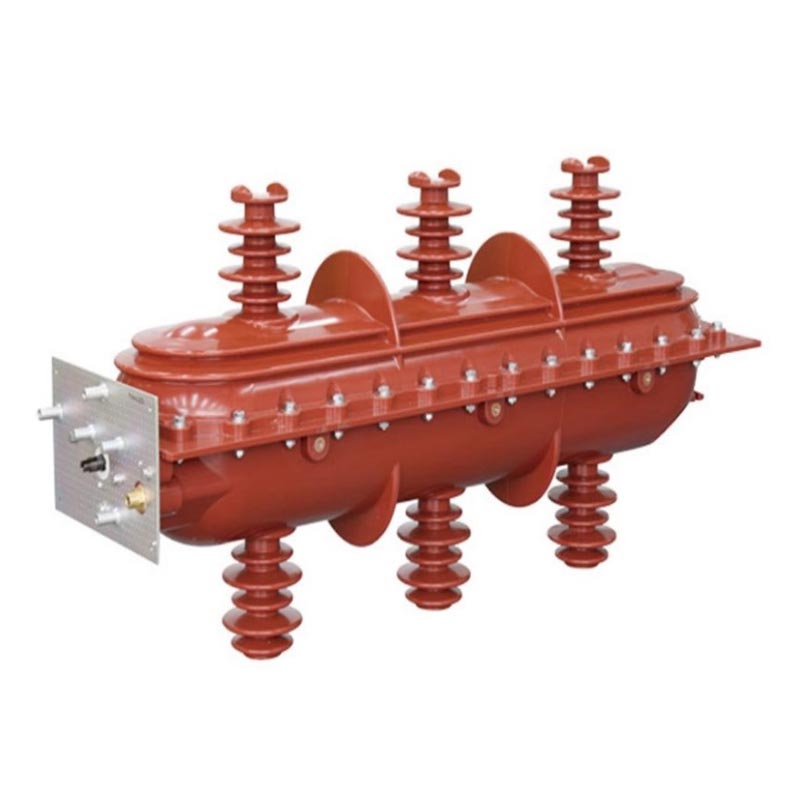

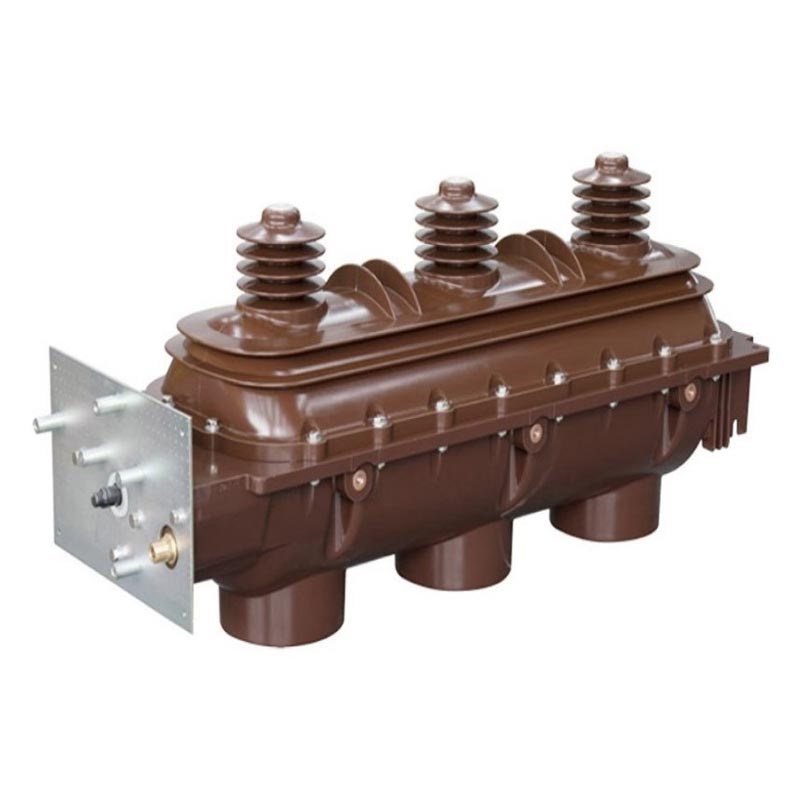

سوئیچ بار شکن Sf6

Usune به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی فشار قوی در چین، بر تحقیق و توسعه و تولید تجهیزات توزیع برق فشار متوسط و فشار قوی، دارای یک کارخانه استاندارد مجهز به پیشرفته خطوط تولید و فرآیندهای بازرسی کیفیت دقیق. بار Sf6 فشار قوی AC داخلی FLN36-12D و FLRN36-12D سوئیچ های شکن که توسط این شرکت راه اندازی شده اند، محصولات اصلی هستند که به طور مستقل با جذب خارجی های پیشرفته توسعه یافته اند فناوری و ترکیب آن با نیازهای عملیاتی واقعی سیستم برق چین.

همه سوئیچ‌های لودشکن Usune Sf6 تست جامع نوع را پشت سر گذاشته‌اند و عملکرد آنها کاملاً مطابقت دارد. GB3804 "سوئیچ های بار ولتاژ بالا AC 3 ~ 63 کیلو ولت"، GB16926 "کلیدهای بار فشار قوی- ترکیبات فیوز"، و IEC60265 و استانداردهای بین المللی IEC60420 این محصولات به مفهوم اصلی "همه چیز برای استفاده ایمن از برق" پایبند هستند مجهز به یک محفظه خاموش کننده قوس سه حالته ("بستن-باز کردن-زمین کردن") که به طور موثر ایمن و عملکرد قدرت پایدار Usune به عنوان یک تامین کننده قابل اعتماد تابلو برق فشار قوی، پیش فروش جامعی را ارائه می دهد مشاوره و خدمات پس از فروش برای اطمینان از عملکرد روان تجهیزات در سناریوهای مختلف کاربردی.

دامنه کاربرد

کلید لود شکن Sf6 برای سیستم های برق سه فاز AC 10kV، 24kV، 36kV، 50/60Hz مناسب است. به طور گسترده ای است مورد استفاده در شرکت های صنعتی و معدنی، ساختمان های بلند، مناطق مسکونی شهری، ایستگاه های فرعی، مراکز خرید بزرگ مراکز خرید، فرودگاه ها، متروها، بیمارستان ها و دیگر سناریوهای توزیع برق. عملکرد اصلی آن تغییر بار است جریان و جریان خطا، کنترل و محافظت از خطوط و ترانسفورماتورهای توزیع، تامین برق ایمن و پایدار حفاظت از تمام بخش های تولید و زندگی اجتماعی.

شرایط استفاده

1. شرایط عملیاتی عادی

- دمای محیط: -25 تا +40 درجه سانتیگراد، مناسب برای اکثر شرایط آب و هوایی در چین و سایر مناطق.
- ارتفاع: بیش از 2000 متر، مناسب برای اکثر شهرها و مناطق صنعتی.
- رطوبت: میانگین رطوبت نسبی روزانه <95٪، میانگین رطوبت نسبی ماهانه <90٪. بخار متوسط روزانه فشار ≤2.2kPa، فشار متوسط ماهانه بخار ≤1.8kPa، تضمین عملکرد پایدار در محیط‌های مرطوب.

2. شرایط عملیاتی ویژه

طبق استاندارد ملی GB/T11022-1999 "الزامات فنی رایج برای کلید ولتاژ بالا و استانداردهای تجهیزات کنترلی، تابلو برق باید در شرایط عادی کار کند. اگر کاربر در حال کار است شرایط با شرایط عادی مطابقت ندارد (مانند ارتفاع نصب بیش از 2000 متر، دمای محیط). فراتر از حد نرمال، رطوبت بالا که باعث تراکم و غیره می شود، لازم است با متخصص مشورت کنید. سازنده Usune از قبل برای رسیدن به اجماع و اطمینان از عملکرد ایمن و پایدار تجهیزات.

ویژگی های ساختاری

1. ساختار عایق یکپارچه: پوسته های بالایی و پایینی با رزین اپوکسی قالب گیری تزریقی می شوند و تشکیل یک حفره داخلی مهر و موم شده پر از گاز. این به طور موثر عایق و مقاومت در برابر خوردگی عالی را فراهم می کند جداسازی اجزای داخلی از محیط خارجی و اطمینان از عملکرد پایدار.

2. حالت عملیاتی سه موقعیتی: کنتاکت متحرک مشترک می چرخد و به تدریج سه حالت عملیاتی را تکمیل می کند: «بستن»، «باز کردن» و «زمین کردن». موقعیت ها به وضوح تعریف شده اند، سوئیچینگ قابل اعتماد است و عملکرد نادرست است به طور موثر جلوگیری کرد.

3. مکانیسم های عملیاتی دوگانه: یک مکانیسم عملیاتی پایه فنری دستی همراه با یک دستگاه اختیاری گنجانده شده است. عملکرد بسته شدن/باز کردن برقی برای کنترل از راه دور. این به کاربران اجازه می دهد تا با توجه به نیاز خود انتخاب کنند، بهبود بهره وری عملیاتی

4. نظارت هوشمند: جلوی جعبه مکانیزم مجهز به فشار سنج SF6 و موقعیت نشانگر گیج فشار تغییرات فشار SF6 را در زمان واقعی نظارت می کند و نشانگر موقعیت به طور مستقیم است به شفت درایو کنتاکت متحرک متصل شده و از نشانه کاملاً مطمئنی از کارکرد کنتاکت متحرک اطمینان حاصل می کند موقعیت

5. حفاظت ایمنی: یک دستگاه فرار کاهش فشار در پشت پوسته قرار دارد. وقتی تصادفی رخ می دهد در محفظه خاموش کننده قوس و فشار بالا ایجاد می شود، گاز فشار بیش از حد می تواند از طریق رهاسازی بشکند. دستگاه و به عقب تخلیه شود، از پرتاب به جلو جلوگیری می کند و ایمنی اپراتورها را تضمین می کند.

6. اینترلاک قابل اعتماد: اینترلاک های مکانیکی قابل اعتماد بین سوئیچ بار و اتصال به زمین ارائه می شود. سوئیچ، و بین سوئیچ زمین و درب جلو (برای توزیع برق کابینت)، به شدت جلوگیری می کند عملکرد نادرست و افزایش بیشتر ایمنی عملیاتی تجهیزات.

7. عملکرد آب بندی: با استفاده از یک طراحی آب بندی پویا و استاتیک اختصاص داده شده، آب بندی قابل اعتماد تضمین می شود. فرآیند آب بندی دقیق Usune نرخ نشت سالانه بسیار پایین تر از استانداردهای صنعتی را تضمین می کند و از تجهیزات جلوگیری می کند. خرابی ناشی از نشت گاز SF6.

پارامترهای فنی اصلی

موارد کاربردی کاربردی

مورد 1: پروژه توزیع برق در یک منطقه مسکونی شهری چین

یک منطقه مسکونی بزرگ در شرق چین شامل 30 ساختمان بلند با بیش از 2000 خانوار و یک قله است. تقاضای برق 800 کیلو وات در ابتدا از سوئیچ های بار معمولی استفاده می شد که اغلب با مشکلاتی مانند ضعیف مواجه می شدند آب بندی، عملکرد ناپایدار و خاموش شدن، بر منبع تغذیه عادی ساکنان تأثیر می گذارد. بعداً پس از مقایسه چندگانه تامین کنندگان، شرکت مدیریت دارایی، سوئیچ بار شکن Usune FLN36-12D Sf6 را به عنوان قدرت اصلی انتخاب کرد. تجهیزات کنترل توزیع

مطالعه موردی 2: پروژه حفاظت از منبع تغذیه فرودگاه بزرگ یک فرودگاه بین المللی کلیدی در جنوب چین الزامات بسیار بالا برای ثبات و امنیت منبع تغذیه. قطع برق در شرایط بحرانی مجاز نیست مناطقی مانند ساختمان ترمینال و اتاق کنترل ناوبری. فرودگاه Usune FLRN36-12D Sf6 Load را انتخاب کرد کلیدهای بریکر برای نصب در پست، وظیفه کنترل و حفاظت خطوط در بحرانی را بر عهده دارد مناطق

تعهد برند

Usune به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی با ولتاژ بالا در چین، متعهد به ارائه جهانی است کاربران با محصولات با کیفیت بالا، قابل اعتماد و ایمن Sf6 Load Breaker Switch. کارخانه ما دارای تولید پیشرفته است تجهیزات و یک سیستم مدیریت کیفیت دقیق. از تهیه مواد اولیه تا تحویل محصول، در هر مرحله برای اطمینان از کیفیت محصول تحت آزمایش های دقیق قرار می گیرد. به عنوان یک تامین کننده قابل اعتماد، ما نه تنها عملکرد بالا را ارائه می دهیم محصولات و همچنین مشاوره جامع پیش فروش، نصب در محل، راه اندازی و پس از فروش خدمات تعمیر و نگهداری، از بین بردن هر گونه نگرانی ممکن است کاربران در طول عملیات داشته باشند.
