با توسعه مستمر سیستمهای قدرت صنعتی، نیروگاهها و تاسیسات الکتریکی نیازمند راهحلهای ایمنتر و مطمئنتر برای جداسازی نیرو در طول تعمیر و نگهداری تجهیزات هستند.کلیدهای قطع کننده ولتاژ بالانقش اساسی در تضمین ایمنی الکتریکی با ارائه ایزولاسیون قابل اعتماد و بهبود راندمان تعمیر و نگهداری ایفا می کند.

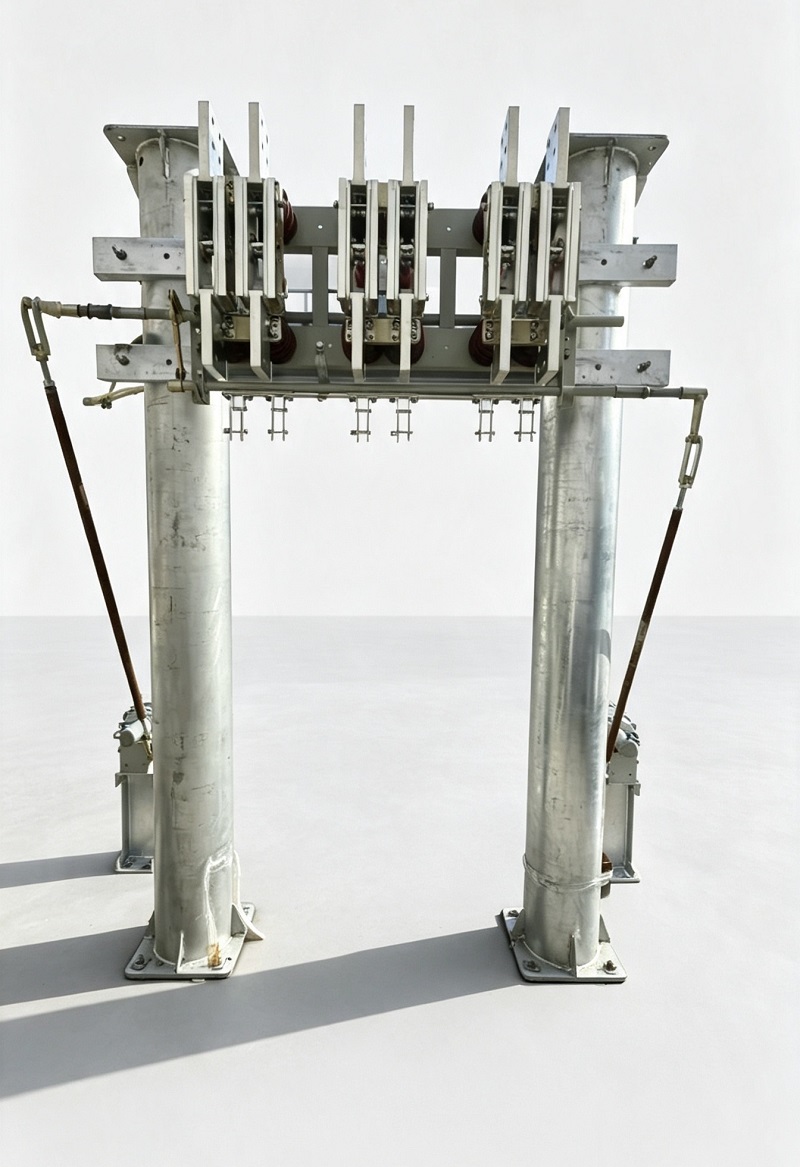

کلید قطع کننده ولتاژ بالای داخلی سری GN22-6 یک دستگاه الکتریکی ولتاژ بالا نسل جدید است که برای سیستم های قدرت ولتاژ متوسط توسعه یافته است. سری GN22-6 با ادغام فناوری انتقال مکانیکی پیشرفته، ساختارهای تماس بهینه و اجزای رسانا با استحکام بالا، عملکرد ایزولاسیون قابل اعتمادی را برای نیروگاه های بزرگ و کاربردهای الکتریکی صنعتی ارائه می دهد.
کلید قطع کننده ولتاژ بالای داخلی GN22-6 عمدتاً در نیروگاه های بزرگ و سیستم های الکتریکی برای جداسازی منابع تغذیه در طول بازرسی و نگهداری تجهیزات استفاده می شود. این محصول را می توان به عنوان سه واحد تک قطبی مستقل یا یک مجموعه سه قطبی یکپارچه پیکربندی کرد که گزینه های نصب انعطاف پذیر را برای نیازهای مختلف سیستم قدرت ارائه می دهد.
سوئیچ قطع و مکانیسم عملکرد منطبق با GB 1985 مطابقت دارد (جریان متناوبکلیدهای قطع کننده ولتاژ بالاو سوئیچ های زمین)، تضمین عملکرد قابل اعتماد و سازگاری با استانداردهای تجهیزات الکتریکی ولتاژ بالا.
| مورد | الزامات فنی |
|---|---|
| ارتفاع | ≤1000 متر |
| دمای محیط | -25℃ ~ +40℃ |
| رطوبت نسبی | ≤90٪ (در +25 درجه سانتیگراد) |
| محیط نصب | بدون گاز خورنده شدید، غبار نمک، گرد و غبار، مواد منفجره یا فرساینده |
| وضعیت لرزش | بدون لرزش شدید مکرر |
سری GN22-6 از ساختار تیغه ای سه قطبی استفاده می کند. اجزای رسانای هر قطب از طریق عایق های پست یا عایق های بوش بر روی قاب پایه ثابت می شوند و از پشتیبانی مکانیکی پایدار و عملکرد عایق الکتریکی اطمینان می دهند.
تیغه های سوئیچ از صفحات مسی ضخیم شده با فناوری ماشینکاری دقیق ساخته می شوند که کیفیت سطح و هدایت الکتریکی اجزای رسانا را بهبود می بخشد. ساختار تماس بهینه شده عملکرد اتصال قابل اعتمادی را ارائه می دهد و قابلیت خود تمیز شوندگی را در حین کار ارائه می دهد که به کاهش مقاومت تماس و بهبود پایداری خدمات کمک می کند.
سری GN22-6 متفاوت از مکانیزمهای سوئیچ قطعکننده سنتی، یک مکانیسم بسته و قفل دو مرحلهای طراحی شده برای حل چالش مشترک بین فشار تماس بالا و گشتاور عملیاتی را اتخاذ میکند.
در طول اولین چرخش 80 درجه محور اصلی، تیغه سوئیچ از موقعیت کاملاً باز به موقعیت اولیه بسته حرکت می کند.

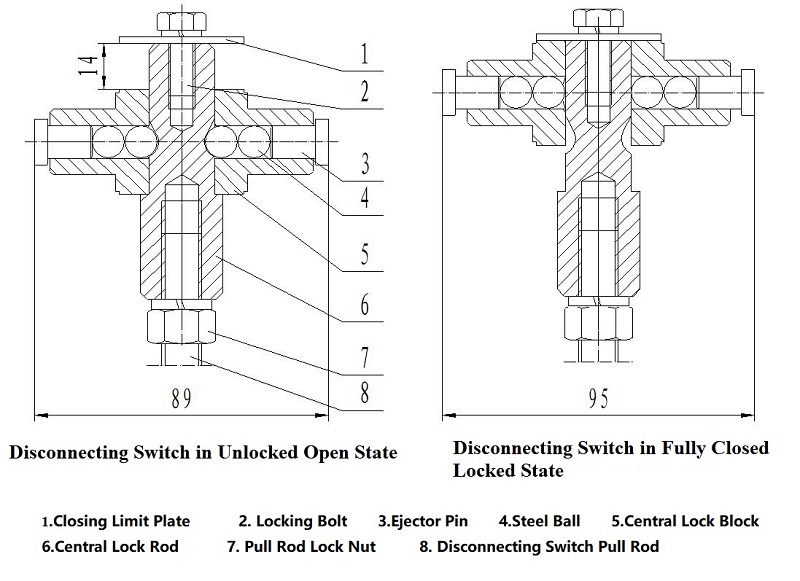

در طول چرخش 10 درجه زیر، مکانیسم بلوک قفل میله قفل مرکزی، توپ های فولادی و پین های اجکتور را به حرکت در می آورد. صفحات قفل مغناطیسی نیرو را از طریق یک ساختار اهرمی تقویت می کنند، نیروی رانش را تقریباً 5.5 برابر افزایش می دهند و فشار تماس قوی روی تیغه سوئیچ ایجاد می کنند.
این ساختار نوآورانه فراهم می کند:
سری GN22-6 از نیازهای جریان نامی مختلف پشتیبانی می کند، که آن را برای کاربردهای توزیع برق با جریان بالا و جداسازی تعمیر و نگهداری مناسب می کند.
| مدل | ولتاژ نامی (کیلو ولت) | حداکثر ولتاژ کاری (کیلو ولت) | ولتاژ تحمل فرکانس برق 1 دقیقه ای (کیلو ولت) | جریان دارای رتبه (A) | جریان پایداری دینامیکی (kA) | جریان پایداری حرارتی 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
یادداشت ها: GN22-10 نشان دهنده نوع تخت نصب شده است. C نشان دهنده نوع دیواری است. D نشان دهنده نوع ارتینگ است.
سوئیچ قطع کننده GN22-6 از روش های نصب افقی، عمودی و شیبدار پشتیبانی می کند و امکان ادغام انعطاف پذیر در سیستم های الکتریکی مختلف را فراهم می کند.
مکانیسم های عملیاتی سازگار عبارتند از:
| جریان رتبه بندی شده | حداکثر گشتاور عملیاتی |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 نیوتن متر |
| 4000A | <200 نیوتن متر |
| 5000A | <250 نیوتن متر |
| 6300A | <300 نیوتن متر |
| 8000A | <350 N·m |
برای حفظ عملکرد پایدار، بازرسی و نگهداری منظم باید پس از راه اندازی انجام شود. روش های نگهداری توصیه شده عبارتند از:
| جزء | مواد توصیه شده |
|---|---|
| اجزای متحرک | گریس روان کننده ZG-1 |
| با حفاظت از سطح تماس بگیرید | پترولاتوم صنعتی SYB1607 |
همانطور که سیستم های الکتریکی به سمت ظرفیت بالاتر و قابلیت اطمینان بهبود یافته ادامه می دهند، فناوری سوئیچ قطع کننده پیشرفته به طور فزاینده ای برای ایمنی برق و نگهداری تجهیزات اهمیت پیدا کرده است.
کلید قطع کننده ولتاژ بالا GN22-6 داخلی با قابلیت جریان بالا، ساختارهای تماس بهینه و طراحی مکانیکی قابل اعتماد، یک راه حل عایق مطمئن برای نیروگاه ها، پست ها و سیستم های برق صنعتی ارائه می دهد.
با بهبود ایمنی عملیاتی و قابلیت اطمینان تجهیزات، سری GN22-6 از نوسازی و توسعه پایدار زیرساخت های برق ولتاژ متوسط پشتیبانی می کند.
