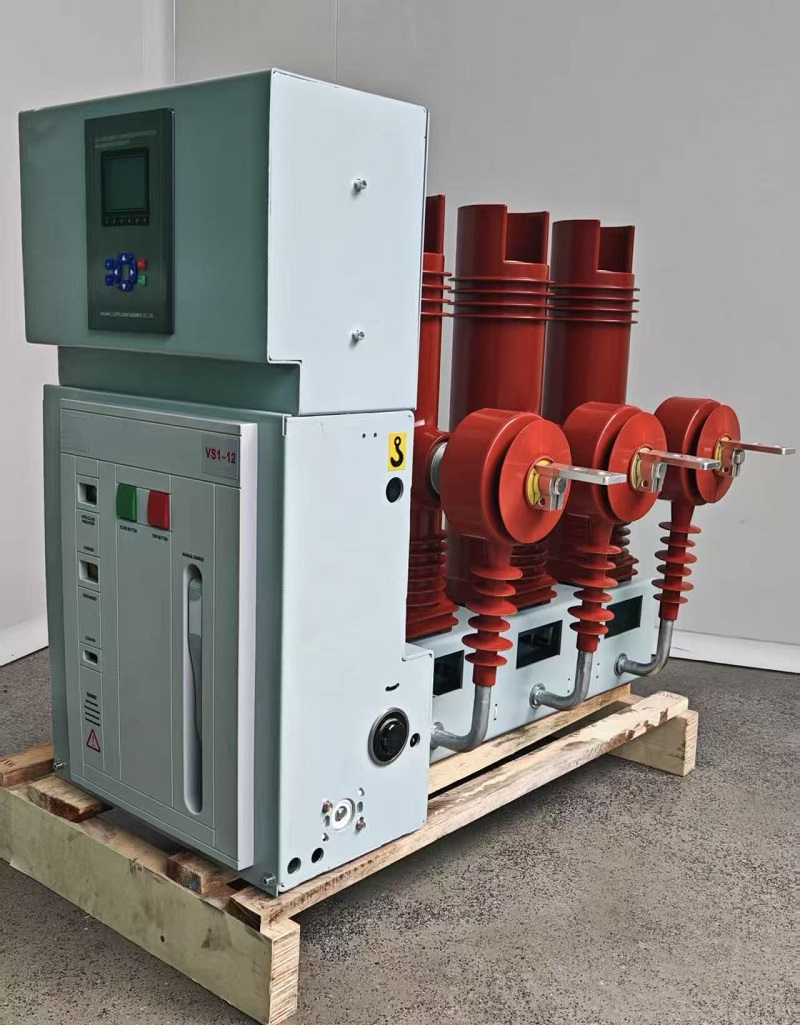

رامدار شکن خلاء نوع ولتاژ داخلی بالا(VCB) از خلاء به عنوان وسیله خاموش کننده قوس و عایق استفاده می کند. طراحی شده برای سیستم های توزیع برق 10kV-35kV، حفاظت و کنترل قابل اعتمادی را برای تجهیزات الکتریکی در نیروگاه ها، پست ها، تاسیسات صنعتی، شرکت های معدنی و شبکه های برق تجاری ارائه می دهد.
قطع کننده های مدار خلاء با ابعاد جمع و جور، ساختار سبک وزن، ظرفیت شکست بالا و عملکرد بدون نیاز به تعمیر و نگهداری، به طور گسترده به عنوان یکی از قابل اعتمادترین دستگاه های سوئیچینگ در سیستم های برق ولتاژ متوسط مدرن شناخته می شوند.
قطع کننده مدار خلاء عمدتاً شامل موارد زیر است:
این قطعات با هم کار می کنند تا عملکرد پایدار، جداسازی سریع خطا و قابلیت اطمینان طولانی مدت را تضمین کنند.
توسعه ازمدار شکن خلاءفن آوری در سال 1893 زمانی که Rittenhouse در ایالات متحده اولین مفهوم قطع کننده خلاء را پیشنهاد کرد و حق اختراع را به دست آورد شروع شد. در سال 1920، سوئد اولین سوئیچ خلاء آزمایشی را تولید کرد. در دهه 1950، پیشرفت در فناوری خلاء، کاربردهای عملی را برای سوئیچینگ بانک خازن ممکن کرد.
در سال 1961، جنرال الکتریک یک مدارشکن خلاء 15 کیلو ولتی با ظرفیت شکست 12.5 کیلو آمپر را معرفی کرد که نشان دهنده آغاز فناوری تجاری سوئیچینگ خلاء ولتاژ بالا بود. پیشرفت های تکنولوژیکی بعدی ظرفیت شکستن را تا دهه 1980 به بیش از 100 کیلو آمپر افزایش داد.
چین تحقیقات سوئیچ خلاء را در سال 1958 آغاز کرد و از آن زمان طیف کاملی از قطع کننده های مدار خلاء را که طبقات مختلف ولتاژ را پوشش می دهند، توسعه داده است. امروزه چین یکی از تولیدکنندگان پیشرو در تجهیزات سوئیچینگ خلاء ولتاژ متوسط است.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 10 کیلو ولت - 35 کیلو ولت |
| جریان رتبه بندی شده | تا 5000A |
| جریان قطعی نامی اتصال کوتاه | تا 50 کیلو آمپر |
| محیط خاموش کننده قوس | وکیوم |
| نوع نصب | سرپوشیده |
| فرکانس عملیات | مناسب برای سوئیچینگ مکرر |
| نیاز به تعمیر و نگهداری | محفظه خاموش کننده قوس بدون نیاز به تعمیر و نگهداری |
ما به عنوان یک تولید کننده و تامین کننده حرفه ای تجهیزات الکتریکی ولتاژ متوسط، قطع کننده های مدار خلاء با کیفیت بالا و مطابق با استانداردهای بین المللی ارائه می دهیم. محصولات ما با پشتیبانی امکانات تولید پیشرفته، سیستم های کنترل کیفیت دقیق و خدمات فنی جامع، به طور گسترده ای به بازارهای جهانی صادر می شوند و مورد اعتماد شرکت های برق، پیمانکاران EPC و مشتریان صنعتی در سراسر جهان هستند.
