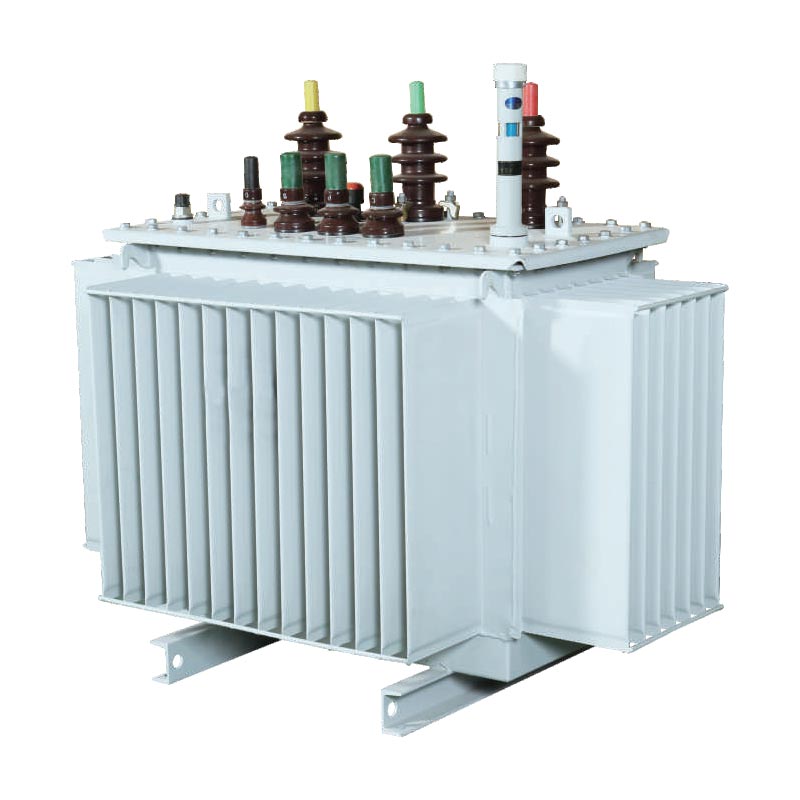

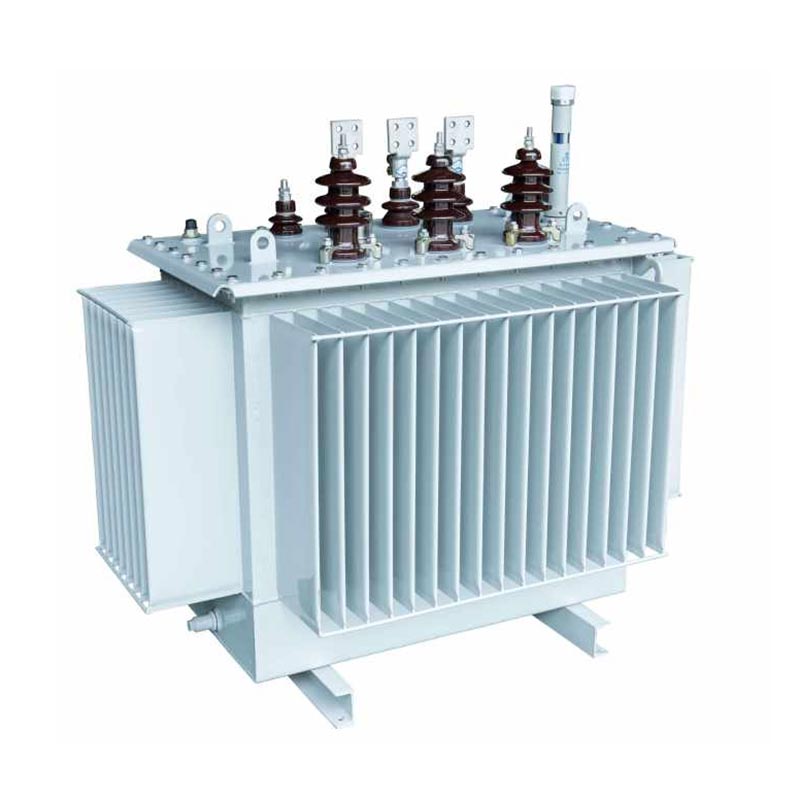

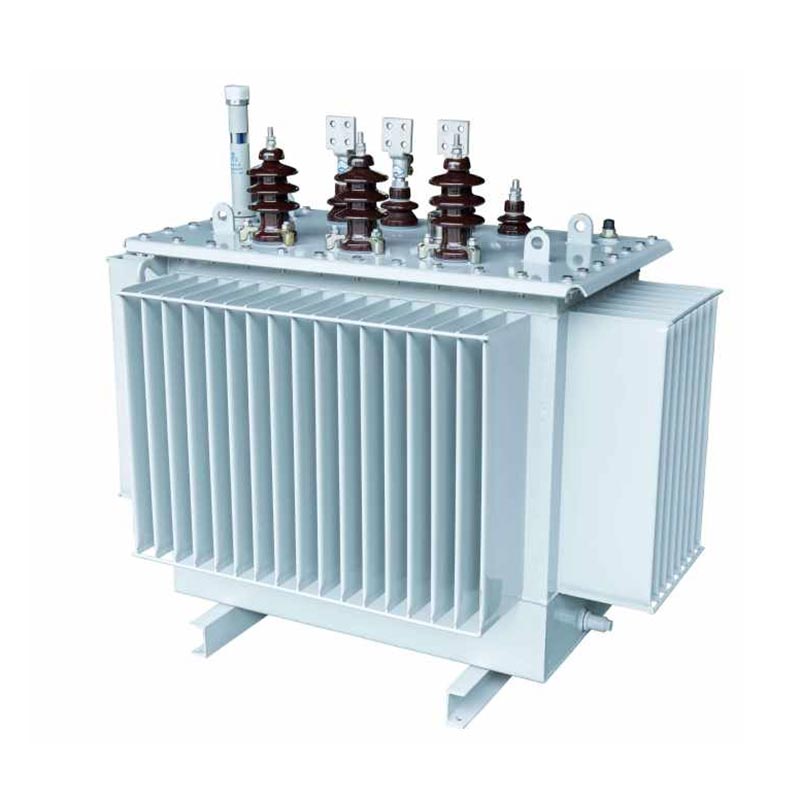

ترانسفورماتور توزیع 3 فاز اونان

USUNE به عنوان یک تولید کننده حرفه ای تجهیزات انتقال و تبدیل نیرو در چین، متعهد به تحقیق و توسعه و تولید تجهیزات برق با عملکرد بالا، صرفه جویی در انرژی و سازگار با محیط زیست است. ترانسفورماتور توزیع فاز اونان USUNE 3 (ONAN) نسل جدیدی از ترانسفورماتورهای توزیع با کارایی بالا است که دارای ساختار مناسب، عملکرد عالی و کیفیت قابل اعتماد است و سطوح ولتاژ 10KV، 20KV و 36KV را پوشش می دهد. این محصول از فناوری پیشرفته هسته زخم سه بعدی و فرآیندهای ساخت دقیق استفاده می کند، به طور موثر مصرف انرژی و نویز را کاهش می دهد، تعادل سه فاز را به دست می آورد و مزایای قابل توجهی در صرفه جویی در انرژی و محیط زیست ارائه می دهد. این به طور گسترده ای برای تبدیل شبکه برق شهری و روستایی، شرکت های صنعتی و معدنی، پست های ترکیبی و پست های پیش ساخته قابل استفاده است، و آن را به گزینه ای قابل اعتماد برای پروژه های توزیع برق جهانی تبدیل می کند.

ارسال استعلام

توضیحات محصول

ترانسفورماتور توزیع فاز اونان USUNE 3 (ONAN) به طور مستقل توسط USUNE توسعه یافته و تولید شده است. تولید کننده حرفه ای که تحقیق و توسعه، تولید و فروش را ادغام می کند. این به طور خاص برای قدرت طراحی شده است توزیع نیازهای نواحی شهری و روستایی و بنگاه های صنعتی و معدنی، رفع مشکلاتی از قبیل راندمان پایین، مصرف انرژی بالا و پایداری ضعیف ترانسفورماتورهای سنتی. محصول تولید شده است در کارخانه استاندارد USUNE، با تکیه بر یک سیستم کنترل کیفیت دقیق برای اطمینان از اینکه هر قطعه از تجهیزات مطابق با استانداردهای صنعت بین المللی است و می تواند در شرایط مختلف عملیاتی سخت به طور پایدار عمل کند.

ترانسفورماتور توزیع 3 فاز اونان از یک هسته زخمی سه بعدی با یک مثلث متساوی الاضلاع استفاده می کند. چیدمان، از بین بردن شکاف های هوا در مدار مغناطیسی و در نتیجه سیم پیچ های محکم تر و کوتاه ترین زمان ممکن طول مدار مغناطیسی سه فاز سطح مقطع ستون هسته تقریباً دایره ای است که باعث بهینه سازی آن می شود ساختار مدار مغناطیسی، کاهش مصرف انرژی و نویز عملیاتی، دستیابی به تعادل سه فاز و کاهش مولفه های هارمونیک سوم، پایه گذاری برای منبع تغذیه کارآمد و پایدار.

این محصول برای ارتقای شبکه برق شهری و روستایی و سناریوهای شرکت صنعتی و معدنی مناسب است را می توان به طور کامل با پست های مدولار و پیش ساخته مطابقت داد و پشتیبانی از منبع تغذیه قابل اعتماد را فراهم کرد. به عنوان یک تامین کننده تجهیزات برق حرفه ای، USUNE دارای تجربه گسترده تحقیق و توسعه و ساخت است و می تواند ارائه دهد راه حل های سفارشی با توجه به نیاز مشتری.

ویژگی های اصلی محصول

1. هسته

ترانسفورماتور توزیع 3 فاز اونان از ورق های فولادی سیلیکونی دانه گرای با کیفیت بالا با عالی استفاده می کند. نفوذپذیری مغناطیسی و تلفات کم؛ برای اطمینان از یک دستگاه برش متقاطع GEORG آلمان با برش درز 45 درجه استفاده می کند دقت هسته و کاهش نشت مغناطیسی؛ ورق های فولادی سیلیکونی به شکل دایره ای چند مرحله ای تا می شوند سطح مقطع، بهینه سازی مدار مغناطیسی، کاهش نویز و مصرف برق و بهبود انرژی بهره وری

2. کویل

سیم پیچ ولتاژ بالا استوانه ای است، در حالی که سیم پیچ ولتاژ پایین استوانه ای یا از نوع فویل است که به طور موثر بهبود می یابد. مقاومت در برابر اتصال کوتاه و برخورد صاعقه. طراحی سیم پیچ منطقی، با مدار مغناطیسی یکنواخت است توزیع، کاهش گرمای بیش از حد موضعی، افزایش عمر مفید و تضمین عملکرد پایدار.

3. مخزن نفت

ساخته شده از ورق فولادی نورد سرد با کیفیت بالا، ساخته شده با استفاده از مخزن روغن موجدار GEORG آلمان خط تولید، اطمینان از استحکام ساختاری و آب بندی. سطح با یک پوشش ضد خوردگی پوشیده شده است، مناسب برای محیط های سخت مانند کارخانه های پتروشیمی، برآورده کردن الزامات حفاظت از محیط زیست. را ساختار راه راه ترکیبی از اتلاف گرما و سازگاری با انبساط و انقباض حرارتی نفت است، در حالی که طراحی مهر و موم شده پیری روغن را کند می کند و عمر ترانسفورماتور را افزایش می دهد.

4. ساختار عایق

ترانسفورماتور توزیع 3 فاز اونان از ساختار عایق کلاس A با عایق عالی استفاده می کند. عملکرد، قادر به مقاومت در برابر ضربه های ولتاژ بالا. سیم پیچ های ولتاژ بالا و پایین مرتب شده اند به صورت متحدالمرکز، و فاصله سیم پیچ از یک آستین مقوایی با شکاف روغن کوچک برای بهبود عملکرد عایق استفاده می کند. جلوگیری از اتصال کوتاه، و اطمینان از عملکرد ایمن و پایدار.

مدل محصول

ترانسفورماتور توزیع فاز اونان USUNE 3 (ONAN) سه سطح ولتاژ 10KV، 20KV و 36KV را پوشش می دهد. نیازهای مختلف توزیع برق می توان آن را با توجه به بار واقعی مشتری، مشخصات اصلی، سفارشی کرد، و سناریوی نصب، ارائه راه حل های انعطاف پذیر.

نوع محصول

3 Phase Onan Distribution Transformer

مزایای اقتصادی و صرفه جویی در انرژی

1. هزینه برق (RMB/سال) = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط نرخ بار)²] × 365 (روز) × 24 (ساعت) × قیمت برق
2. انتشار CO2 = [تلفات بدون بار (کیلووات) + تلفات بار (کیلووات) × (متوسط نرخ بار)²] × 365 (روز) × 24 (ساعت) × انتشار ضریب (kg-CO2/kWh)

تلفات بدون بار و بار محصول به طور قابل توجهی کمتر از ترانسفورماتورهای سنتی است و به طور قابل توجهی کاهش می یابد هزینه های برق کاربران و انتشار CO2. USUNE به عنوان یک تولید کننده که ریشه در چین دارد، به مفهوم سبز پایبند است توسعه، به طور مداوم طراحی محصول را بهینه می کند و توسعه پایدار صنعت برق را ترویج می کند.

سناریوهای کاربردی

1. ارتقاء شبکه برق شهری و روستایی: بهبود پایداری و کارایی شبکه برق، حل مشکلات منبع تغذیه ناکافی و مصرف انرژی بالا

2. شرکت های صنعتی و معدنی: تقاضا برای منبع تغذیه با قدرت بالا و پایدار را برآورده می کند، در برابر سختی ها مقاومت می کند. محیط، و عملکرد تجهیزات تولید را تضمین می کند.

3. پست های مدولار و پیش ساخته: ساختار فشرده، نصب و نگهداری راحت، کاهش زمین مساحت و هزینه های ساخت و ساز

پارامترهای فنی

ترانسفورماتور توزیع سه فاز روغنی 10 کیلوولت سری S11

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xφ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40×400 (50) 4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4xφ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4xφ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4xφ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×φ19

توجه: برای ترانسفورماتورهای با ظرفیت نامی 500 کیلو ولت آمپر و کمتر، تلفات بار بالای سطح شیب دار در جدول است. قابل اجرا برای Dyn11 گروه اتصال، و کاهش بار در زیر سطح شیب دار برای گروه اتصال Yyn0 قابل اعمال است.

ترانسفورماتور توزیع سه فاز اول غوطه ور سری 10 کیلوولت S13

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4xφ14
50					100	910/870	1.6		430	1190×700×985	400×400/4xφ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4xφ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4xφ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4xφ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4xφ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4xφ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4xφ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4xφ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4xφ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4xφ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4xφ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4xφ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4xφ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4xφ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×φ19

ترانسفورماتور توزیع سه فاز روغنی 10 کیلوولت سری S14

ظرفیت اسمی (کیلو ولت آمپر)	HV (kV)	محدوده ضربه زدن ولتاژ بالا	LV (kV)	گروه برداری	تلفات بدون بار (کیلو وات)	کاهش بار (کیلووات)	جریان بدون بار (%)	امپدانس (%)	وزن کل (کیلوگرم)	L×W×H (mm)	مرکز نصب / سوراخ نصب (میلی متر)
30	6 6.3 10 10.5 11	± 5٪ ± 2 × 2.5٪	0.4	Yyn0 Dyn11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×φ19

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

Cas-space Rocket Launch Project

گزارش تست

سوالات متداول

1. آیا کارخانه یا شرکت تجاری هستید؟

کارخانه، ما می توانیم تضمین کنیم که قیمت ما معقول و رقابتی است.

2. چه زمانی می توانم قیمت را داشته باشم؟

معمولاً ما ظرف 24 ساعت پس از دریافت درخواست شما نقل قول می کنیم.

3. آیا می توانیم لوگو و نام شرکت خود را روی محصولات چاپ کنیم؟

بله، البته، ما OEM را می پذیریم.

4. زمان تحویل چیست؟

زمان تحویل بستگی به مقادیر سفارش داده شده دارد، معمولاً در عرض 15-20 روز پس از دریافت پرداخت.

5. روند کنترل کیفیت شما چگونه است؟

همه محصولات از لوازم جانبی بازرسی می شوند و قبل از خروج با آزمایشات معمولی انجام می شوند کارخانه ما

6. چگونه مشکلات کیفیت پس از فروش را حل کنیم؟

از مشکلات کیفیت عکس یا فیلم بگیرید و برای بررسی و تایید برای ما ارسال کنید و ما یک عکس را انجام خواهیم داد راه حل راضی برای شما در عرض 1-3 روز.

7. زمان گارانتی چقدر است؟

12 ماه از تاریخ ارسال.

8. چرا ما را انتخاب کنید

● ما بیش از 14 سال در این زمینه تخصص داریم و یک تیم تحقیق و توسعه با تجربه داریم که طراحی را انجام می دهند. و کار توسعه برای هر پروژه بر اساس خواسته های خاص مشتری.
● ما رویه بسیار دقیق QC از اجزاء تا محصولات نهایی داریم.
● دوره تولید ثابت در عرض 15-20 روز.
● مجموعه کاملی از گزارش های آزمایشی برای محصولات داریم.
● راه حل یک مرحله ای ارائه شده است.
