سوئیچ قطع 12kv 10kv 1000a 1250a

Usune Disconnect Switch 12kV 10kV 1000A 1250A یک محصول اصلی است که توسط این شرکت با تمرکز بر نیازهای توزیع برق فشار قوی صنعتی این به طور خاص برای خروجی ژنراتور و ولتاژ بالا طراحی شده است سیستم هایی که با سطوح ولتاژ 10 کیلو ولت و 12 کیلو ولت تطبیق داده می شوند و مشخصات جریان اصلی 1000 آمپر را پوشش می دهند. 1250A.

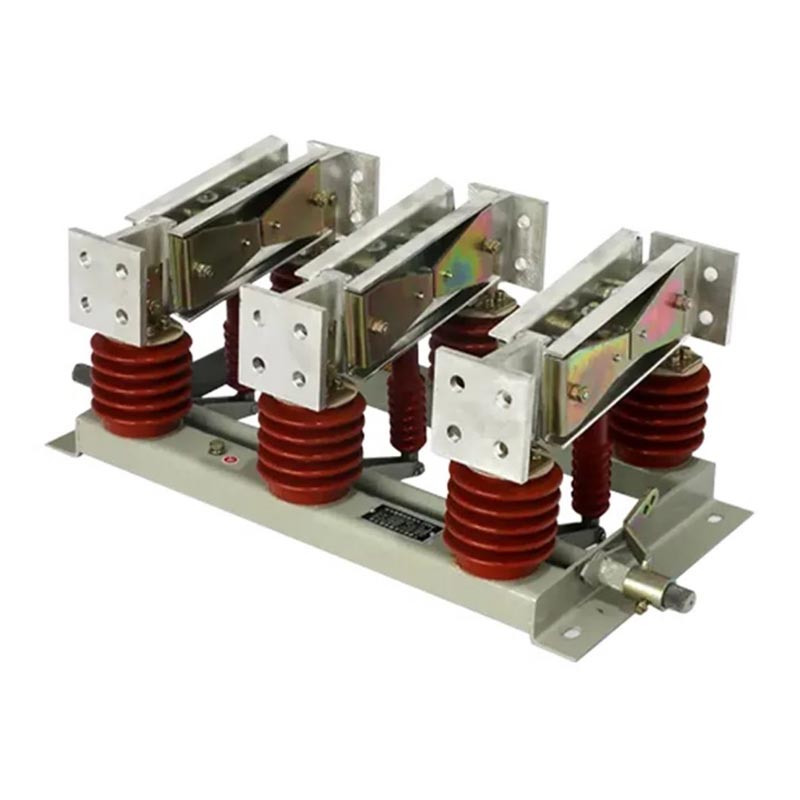

کلید قطع کننده 12kV/10kV/1000A/1250A از سه واحد تک قطبی مستقل تشکیل شده است و همچنین می تواند انعطاف پذیر باشد. به عنوان یک دستگاه الکتریکی ولتاژ بالا یکپارچه سه قطبی پیکربندی شده است. دارای ساختار جمع و جور، راحت است عملکرد و عایق قابل اعتماد. به عنوان یک محصول شاخص توسعه یافته در داخل، از جداسازی، اتصال به زمین و الزامات پیشگیری از آلودگی تحت شرایط عملیاتی مختلف این به سوئیچینگ مدار قابل اعتماد در زیر دست می یابد شرایط بدون بار، تشکیل یک شکست انزوا به وضوح قابل مشاهده، تضمین ایمنی پرسنل تعمیر و نگهداری از منبع

مزایای اصلی

1. فناوری پیشرفته و عملکرد پایدار

- ادغام آخرین فناوری برق داخلی با ولتاژ بالا، مدار رسانا و عایق را بهینه می کند طراحی، مقاومت تماس را کاهش می دهد و ظرفیت حمل جریان بالا را بهبود می بخشد.
- پشتیبانی از تنظیمات داخلی (N) و بیرونی، با سوئیچ زمینی اختیاری (D) و انواع ضد آلودگی (W) سازگاری با شرایط عملیاتی پیچیده؛
- استفاده از مواد عایق با استحکام بالا و اجزای فلزی مقاوم در برابر زنگ زدگی، مقاوم در برابر پیری و خوردگی، افزایش عمر سرویس

2. سازگار و دارای گواهی، ایمن و قابل اعتماد

- GB 1985-2014 "کلیدهای قطع برق ولتاژ بالا و کلیدهای زمین"
- GB/T 11022-2011 "الزامات فنی رایج برای کلید ولتاژ بالا و استانداردهای تجهیزات کنترل"
- DL/T 486-2010 "شرایط فنی برای سفارش کلیدهای قطع جریان متناوب ولتاژ بالا و کلیدهای زمین"
- DL/T 593-2006 "الزامات فنی برای کلید ولتاژ بالا و تجهیزات کنترل"

3. سازگاری قوی و طیف وسیعی از کاربردها

- مشخصات ولتاژ/جریان: 10 کیلو ولت، 12 کیلو ولت؛ 1000A، 1250A، قابل ارتقا تا 2000A-10000A مدل های جریان بالا.

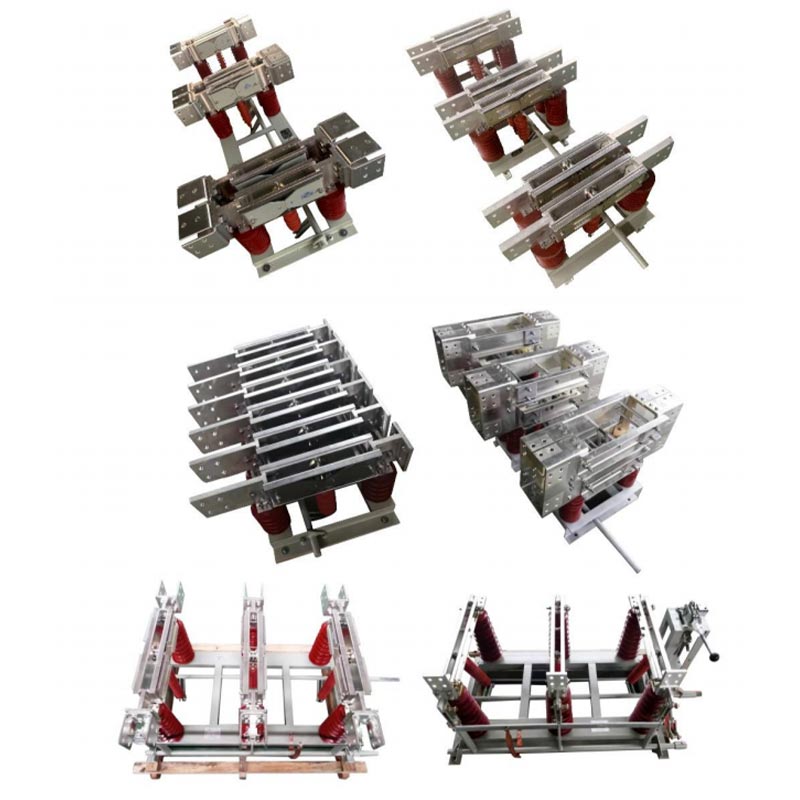

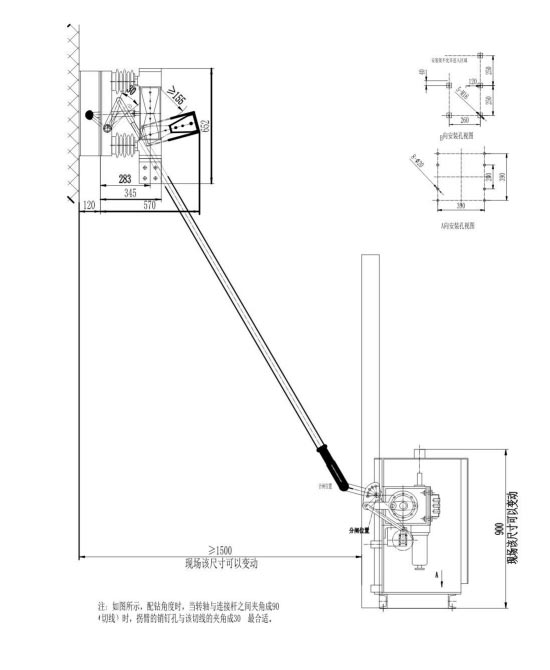

- انواع موجود: بدون زمین، تک پایه، نوع دیواری، با نیازهای مختلف نصب.
- تحمل محیطی: محدوده دمای عملیاتی گسترده از -50 ℃ تا +50 ℃، ارتفاع ≤2000 متر (قابل تنظیم برای ارتفاعات بالای 2500 متر)، مقاوم در برابر زلزله 8 ریشتر، 20 میلی متر ... مقاوم در برابر یخ زدگی، مناسب برای کلاس III و IV مناطق آلوده

پارامترهای فنی

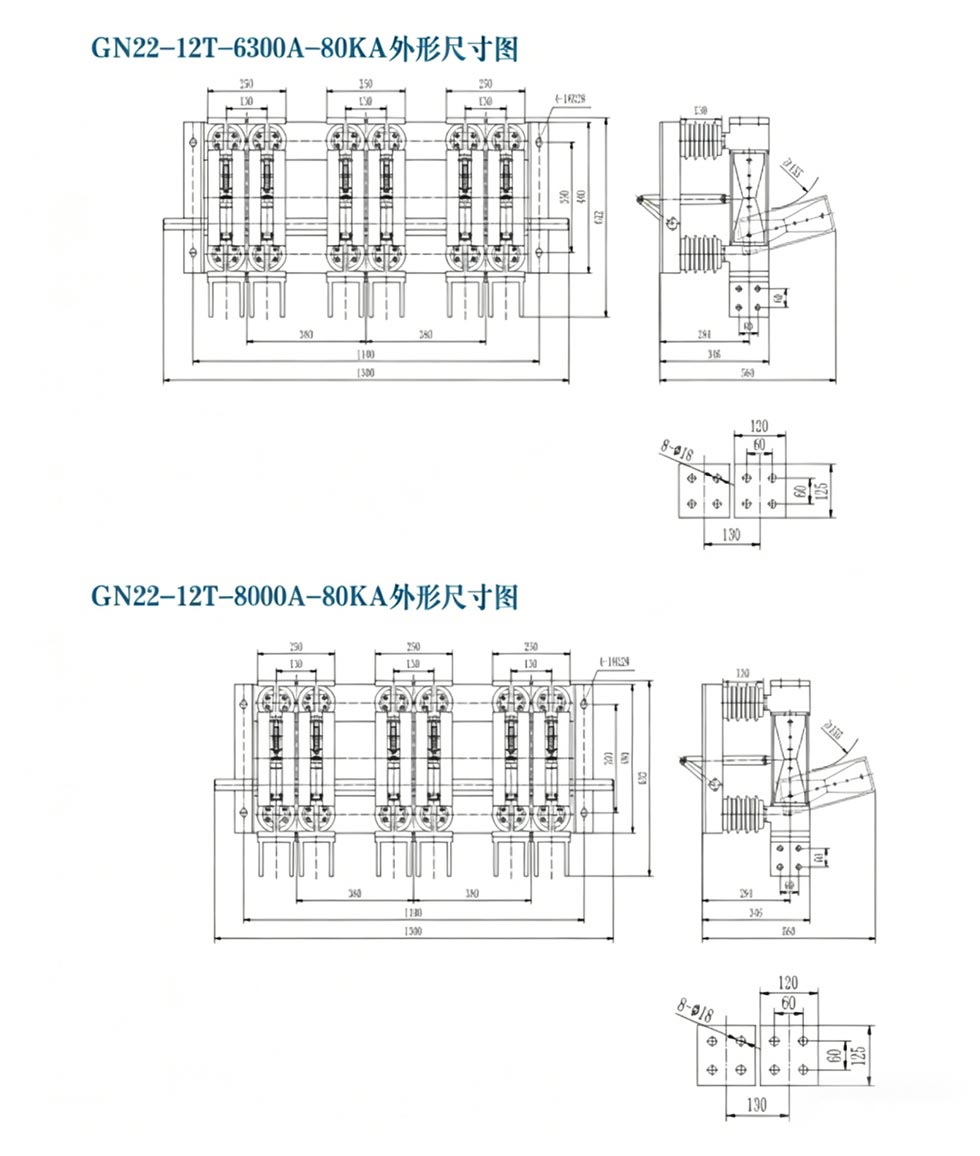

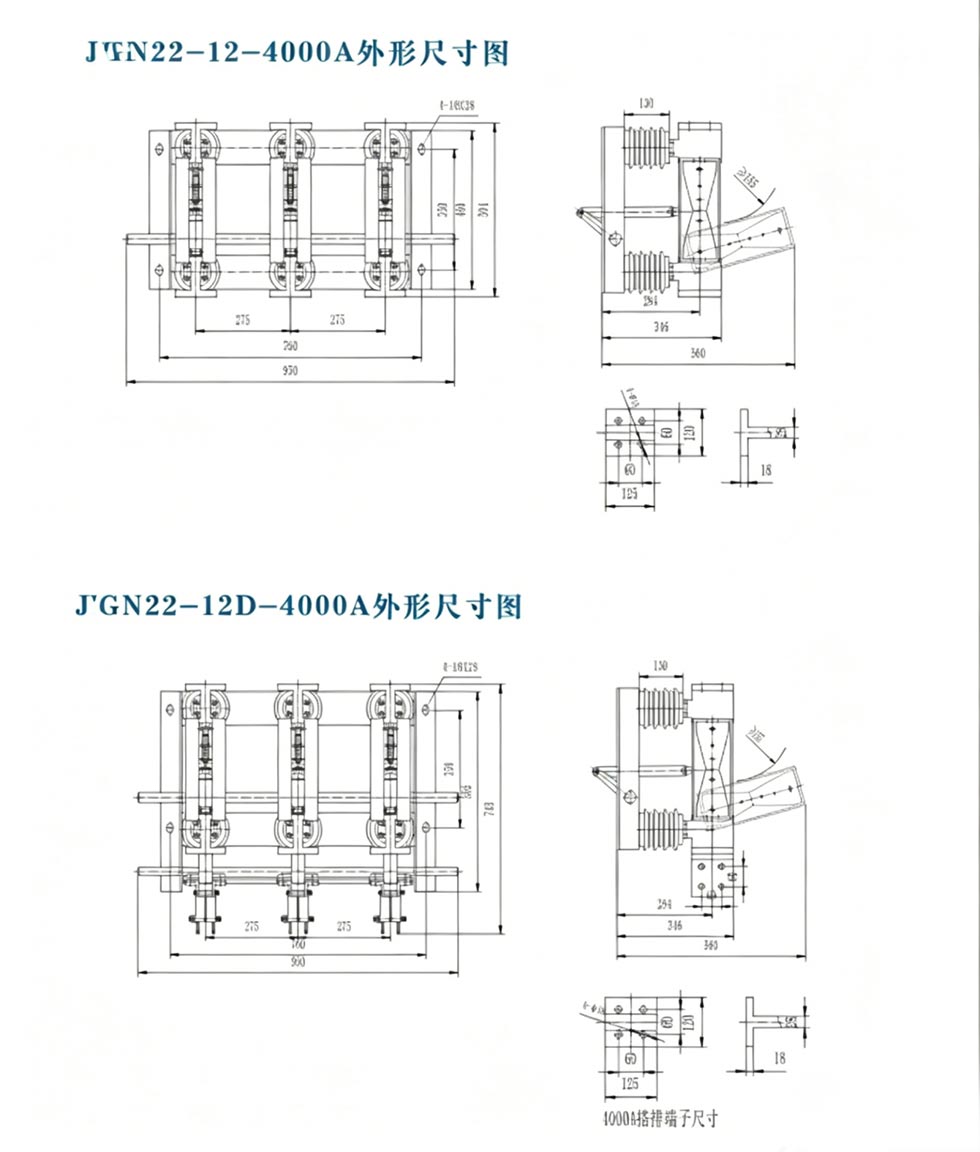

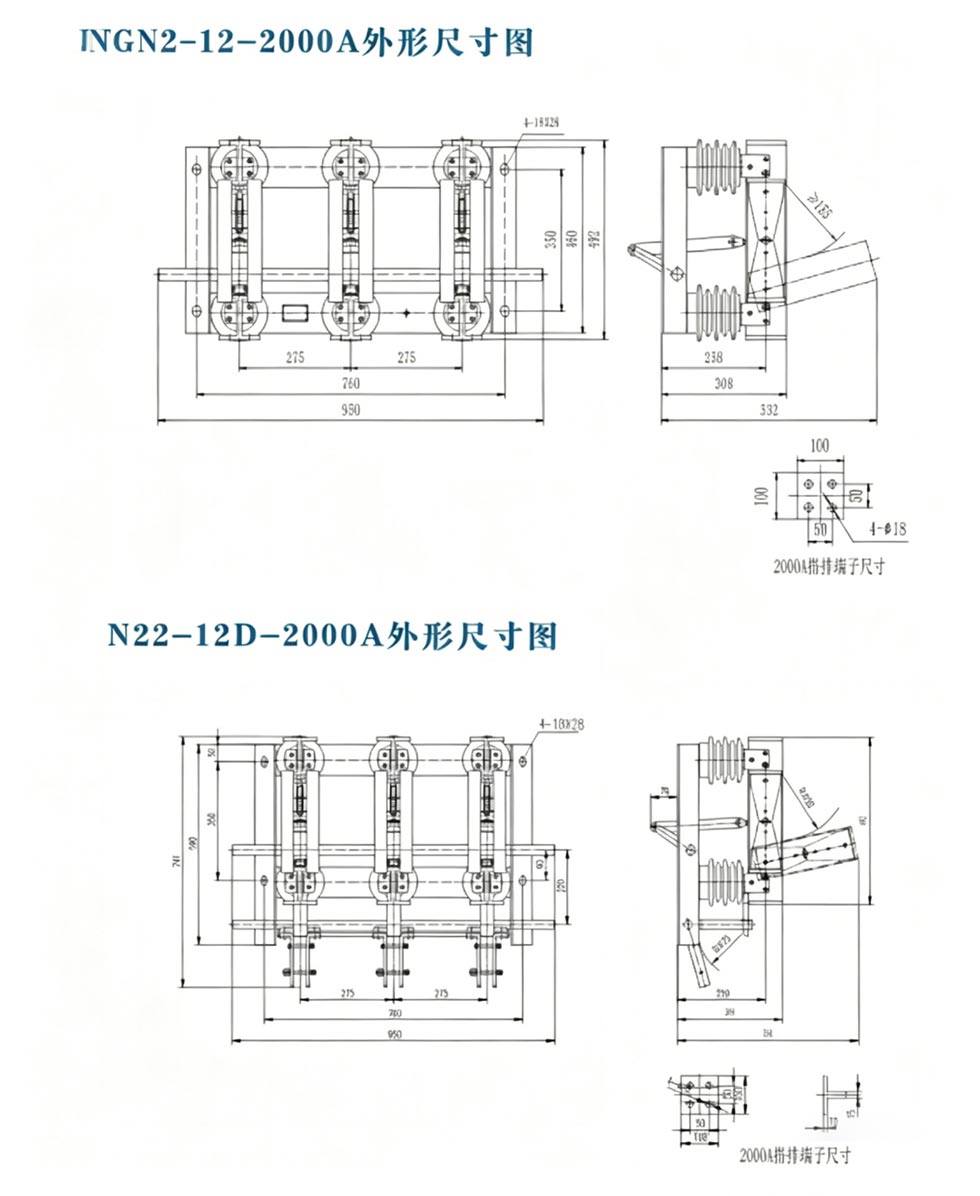

بعد بیرونی

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

موارد کاربردی واقعی

مورد 1: ارتقاء سیستم توزیع برق 12 کیلوولت در یک کارخانه بزرگ فولاد

یک کارخانه فولاد دولتی نیاز به ارتقای تجهیزات جداسازی اتاق توزیع برق با ولتاژ بالا 12 کیلوولت خود داشت. را چالش‌های اصلی گرمایش با جریان بالا، حفاظت ضعیف در برابر آلودگی در فضای باز و خطرات بالای ایمنی نگهداری بود. را قطع کننده Usune GN□-12DW/1250A (با اتصال زمین و محافظت در برابر آلودگی) انتخاب شد، مناسب برای فضای باز خشن محیط های گرد و غبار جریان نامی 1250A آن نیازهای عملیات بارگذاری کامل تولید فولاد را برآورده می کند خط

- نتایج پیاده سازی: تجهیزات به مدت 2 سال بدون گرم شدن بیش از حد و یا عایق کار کرده است شکست ها عملکرد زمین قابل اعتماد است و شکستگی جداسازی در طول تعمیر و نگهداری واضح است. تعمیر و نگهداری راندمان 40 درصد افزایش یافته است که منجر به سفارش خرید عمده طولانی مدت از مشتری می شود.

مورد 2: جداسازی خروجی ژنراتور 10 کیلوولت در یک نیروگاه حرارتی بزرگ

یک نیروگاه حرارتی 300 مگاواتی برای پیکربندی تجهیزات ایزولاسیون در خروجی ژنراتور 10 کیلوولت مورد نیاز است. سازگاری در ارتفاع بالا، پایداری جریان بالا و مقاومت در برابر لرزش. Usune GN□-10/1000A داخلی سوئیچ قطع، با یک راه حل سفارشی تقویت شده در ارتفاع بالا مناسب برای مناطق گیاهی با ارتفاعات ≤2200 متر و مقاوم در برابر شرایط ارتعاش قوی.

- نتایج پیاده سازی: تجهیزات به مدت 3 سال به طور پایدار کار کرده است و در برابر ضربه جریان های بزرگ مقاومت می کند. در خروجی ژنراتور بدون هیچ گونه خرابی یا خرابی، حفاظت ایمن ایزوله برای واحد فراهم می کند نگهداری و تبدیل شدن به یک مورد معیار کاربردی در نیروگاه ها.

سوالات متداول

Q1: تفاوت اصلی بین Usune Disconnect Switch 12kV 10kV 1000A 1250A و قطع معمولی چیست سوئیچ ها؟

A: تفاوت اصلی در ظرفیت حمل جریان بالا و سازگاری محیطی نهفته است. معمولی سوئیچ های قطع دارای جریان نامی ≤630A هستند، در حالی که محصولات Usune بر جریان بالای 1000A و 1250A تمرکز می کنند. سناریوها، بهینه سازی ساختار رسانا برای کاهش تولید گرما. در عین حال حمایت می کنند سفارشی سازی برای استفاده در داخل/خارج، حفاظت از آلودگی، زمین و غیره، و می تواند در برابر دماهای شدید مقاومت کند از 50- تا 50+ درجه سانتیگراد، آنها را برای شرایط سخت مانند کارخانه های فولاد و نیروگاه های معمولی مناسب می کند. محصولات نمی توانند ملاقات کنند.

Q2: آیا این سوئیچ قطع از استفاده در محیط های با ارتفاع بالا و به شدت آلوده پشتیبانی می کند؟

ج: بله. مدل استاندارد برای ارتفاعات ≤2000 متر و سطوح آلودگی III-IV مناسب است. برای ارتفاعات ≥2500 متر، سازگاری را می توان از طریق راه حل های سفارشی سازی شده مانند عایق تقویت شده و کاهش جریان نامی بهبود بخشید. برای محیط های به شدت آلوده، یک مدل مقاوم در برابر آلودگی (W) با استفاده از مقاوم در برابر آلودگی موجود است. عایق ها برای افزایش قابلیت های ضد فلاشور. این مدل در چندین فولاد مرتفع اجرا شده است نیروگاه ها و نیروگاه ها.

Q3: دوره گارانتی برای کلیدهای قطع 12 کیلوولت، 10 کیلوولت، 1000 آمپر و 1250 آمپر چقدر است؟ راهنمای نصب است پس از فروش ارائه شده است؟

A: Usune یک ضمانت 2 ساله ارائه می دهد که شامل تعمیر و تعویض رایگان قطعات برای خطاهای غیر انسانی در داخل می شود. دوره گارانتی تیم پس از فروش، راهنمایی نصب و آموزش فنی رایگان ارائه می دهد و می تواند کمک کند با راه اندازی از راه دور یا در محل. راه حل های فنی سفارشی نیز برای اطمینان از تجهیزات پشتیبانی می شوند سازگاری با شرایط در محل و رفع نگرانی های تعمیر و نگهداری.
