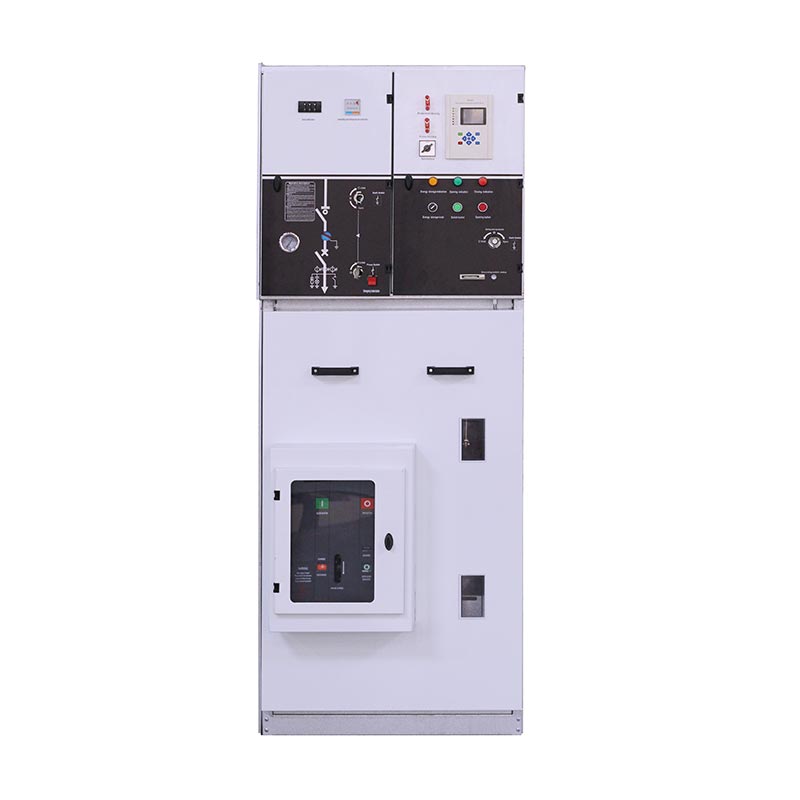

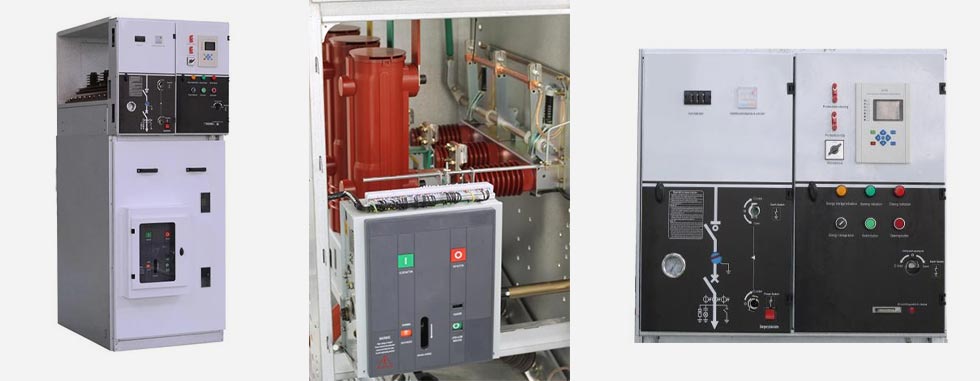

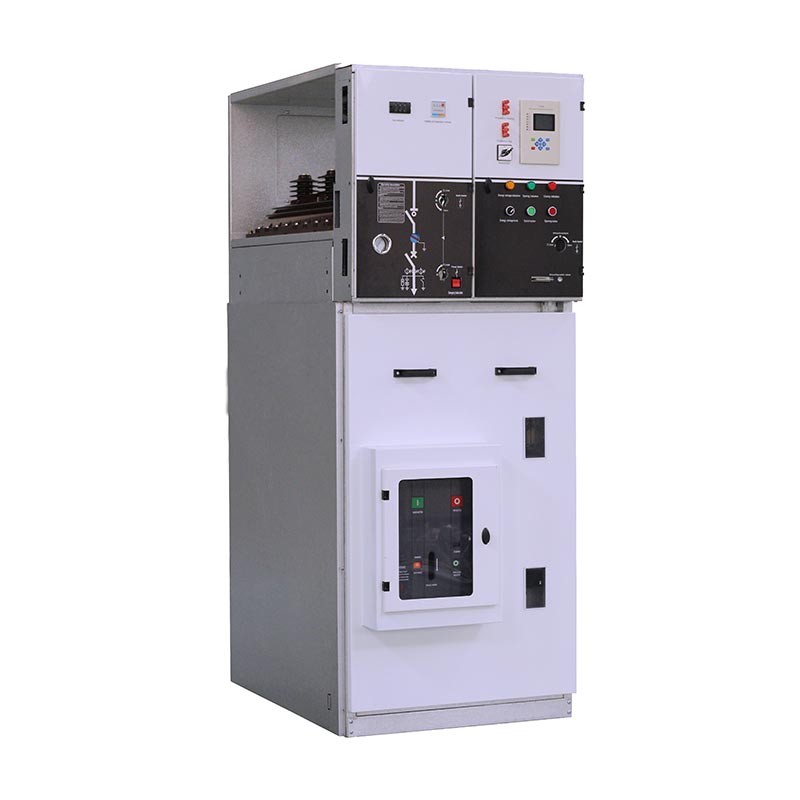

واحد اصلی حلقه با مدار شکن

واحد اصلی حلقه ای سری USUNE XGN15 با مدار شکن یک تابلو برق فشرده، مقیاس پذیر و محصور فلزی است. طراحی شده است برای اتوماسیون توزیع برق کل کابینت از فناوری عایق هوا، تعادل ایمنی و فشردگی، آن را برای سناریوهای مختلف نصب در فضای محدود مناسب می کند. ساختار ساده و عملکرد انعطاف پذیر آن به طور قابل توجهی مشکلات ساخت و ساز در محل و متعاقب آن تعمیر و نگهداری را کاهش می دهد و توزیع برق را بهبود می بخشد بهره وری عملیات

USUNE به عنوان یک تولید کننده حرفه ای با تجربه گسترده، دارای تحقیق و توسعه کامل، تولید و تست کردن سیستم محصولات سری XGN15 به طور مستقل در کارخانه خود تولید می شوند و در هر مرحله از خام تولید می شوند. مواد به محصولات نهایی که کاملاً از استانداردهای بین المللی پیروی می کنند تا کیفیت محصول ثابت و پایدار را تضمین کنند.

پیکربندی هسته و مزایای فنی

1. پیکربندی سوئیچ اصلی

کلید اصلی در این سری، واحد اصلی حلقه با مدار شکن، یک سوئیچ بار SF6 به طور مستقل است. تولید شده توسط USUNE، مزایایی مانند عمر طولانی، عملکرد پایدار و هزینه های نگهداری پایین را ارائه می دهد. آن را همچنین می تواند با توجه به نیاز کاربر به قطع کننده های مدار خلاء پیشرفته مجهز شود که باعث افزایش بیشتر ظرفیت شکست و سطح حفاظت تجهیزات، تطبیق با سناریوهای مختلف توزیع برق.

2. حالت های عملیات و سطح اتوماسیون

سوئیچ اصلی از هر دو حالت عملیات دستی و الکتریکی برای انطباق با عملکردهای مختلف در محل پشتیبانی می کند الزامات می توان آن را با دستگاه های FTU و RTU مجهز کرد که کاملاً نیازهای "چهار راه دور" (ریموت کنترل، سیگنال دهی از راه دور، اندازه گیری از راه دور و تنظیم از راه دور) اتوماسیون توزیع برق، درک نظارت و مدیریت هوشمند بر سیستم توزیع برق و پایه گذاری برای باهوش ارتقاء شبکه برق

3-تکنولوژی پیشرفته

برنامه ها با ادغام فناوری سنجش پیشرفته و جدیدترین رله های حفاظتی، می تواند به دقت نظارت کند وضعیت عملکرد تجهیزات در زمان واقعی، به سرعت به شرایط غیرعادی پاسخ می دهد، و ایمنی نیرو را تضمین می کند سیستم ها و تجهیزات توزیع اتخاذ یک طرح مونتاژ سبک و انعطاف پذیر باعث کاهش حمل و نقل و مشکلات نصب و راه اندازی، در حالی که تسهیل نگهداری و گسترش بعدی، قدرت در حال تغییر را برآورده می کند نیازهای توزیع بازار

برنامه

واحد اصلی حلقه با مدار شکن برای سیستم های قدرت 50/60 هرتز، 12-36 کیلوولت مناسب است و به طور گسترده در صنعتی و شبکه های حلقه کابل برق شهری و پایانه های منبع تغذیه. به عنوان یک تجهیزات حرفه ای توزیع برق تامین کننده، USUNE طراحی محصول را بهینه کرده است و آن را به ویژه برای سناریوهای زیر مناسب کرده است:

- توزیع برق مسکونی شهری، پست های کوچک، ایستگاه های سوئیچینگ و پست های پیش ساخته؛
- شرکت های صنعتی و معدنی، مراکز خرید، فرودگاه ها، متروها و سایر اماکن عمومی؛
- میدان های انرژی جدید مانند تولید برق بادی.
- امکانات عمومی کلیدی مانند بیمارستان ها، استادیوم ها، راه آهن و تونل ها.

در چین، واحد اصلی حلقه با مدار شکن به طور گسترده در شبکه های برق مختلف شهری و روستایی استفاده شده است. نوسازی پروژه ها، دریافت تحسین مداوم از کاربران برای عملکرد پایدار و کیفیت قابل اعتماد.

شرایط کاری

- ارتفاع ≤1000 میلی متر
- دمای محیط: 45℃~-35℃، حداکثر اختلاف دما ≤25℃
- میانگین رطوبت نسبی روزانه از 95 درصد تجاوز نمی کند.
- میانگین رطوبت نسبی ماهانه از 90 درصد تجاوز نمی کند.
- ظرفیت لرزه ای: شدت لرزه ای بیش از 8 درجه نیست
- بدون لرزش و شوک شدید، آتش سوزی، خوردگی شیمیایی، میدان خطر انفجار

پارامترهای فنی

پارامتر پیکربندی محفظه

LBS ورودی

ترافو محافظت می کند

اندازه گیری

Cbog w/.meter

Cb خروجی

ساختار و پیکربندی کلید

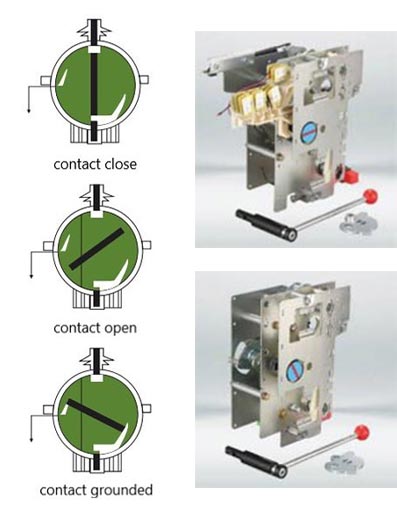

مکانیزم عملیاتی

(1) مکانیسم عملکرد تک فنر دو کاره: نوع K

عملکرد سوئیچینگ به طور مستقل با یک اهرم یا موتور عمل می کند.
عملکرد سوئیچ زمین به طور مستقل با استفاده از یک اهرم عملیاتی باز و بسته می شود و انرژی عملیاتی آن است توسط یک فنر فشاری ارائه می شود که برای بستن یا قطع کنتاکت رها می شود.

(2) مکانیسم عملکرد دو فنر دو کاره: نوع A

عملکرد سوئیچینگ به طور مستقل توسط یک اهرم یا موتور کار می کند و انرژی عملیاتی توسط a تامین می شود فنر فشاری، که برای بستن کنتاکت رها می شود. عملکرد مستقل باز و بسته شدن با دکمه (0) یا دستگاه تریپ یونیت یا دستگاه قطع شنت.
عملکرد کلید زمین به طور مستقل با یک اهرم عملیاتی عمل می کند و انرژی عملیاتی توسط a تامین می شود فنر فشاری، که برای بستن یا قطع کنتاکت رها می شود.

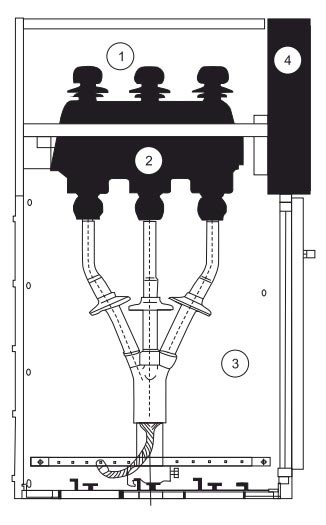

① اتاق اتوبوس
② سوئیچ اصلی
③ اتاق کابل
④ مکانیسم عملیاتی، مکانیزم در هم قفل شدن و اتاق کنترل فشار کم

کل کابینت تابلو را می توان به دو واحد بالا و پایین تقسیم کرد، واحد بالایی کابینت شامل را اتاق اتوبوس، سوئیچ بار، اتاق مکانیزم عملیات و اتاق ولتاژ پایین و واحد پایینی از کابل جدا شده است. اتاق کل واحد بالایی قابل تعویض است.

◇ اتاق اتوبوس

اتاق اتوبوس در قسمت بالایی کابینت چیده شده است. در اتاق شینه، شینه های اصلی به هم متصل هستند با هم و از کل ردیف تابلو عبور کنید.

◇ سوئیچ شکستن بار

اتاق سوئیچ مجهز به سوئیچ بار سوئیچ هگزا فلوراید گوگردی نوع SFG است. پوسته سوئیچ بار ساخته شده است از رزین اپوکسی ریخته می شود، با گاز هگزا فلوراید گوگرد (SF6) به عنوان محیط عایق پر می شود و پوسته ارائه می شود. با یک سوراخ مشاهده اتاق سوئیچ را می توان مجهز کرد با متر چگالی گاز SF6 یا تراکم گاز با تماس زنگ مطابق با نیاز مشتری.

◇ اتاق کابل

کابینت سوئیچ بار دارای یک اتاق کابل بزرگ است که عمدتا برای اتصال کابل استفاده می شود، به طوری که تک هسته یا کابل های سه هسته ای را می توان با استفاده از ساده ترین سر کابل بدون محافظ و همچنین فضای کافی وصل کرد جای دادن صاعقه گیر، ترانسفورماتور جریان، سوئیچ زمین پایین و سایر قطعات. با توجه به طراحی استاندارد، را درب کابینت دارای پنجره دید و دستگاه قفل ایمنی می باشد. صفحه پایین اتاق کابل با پوشش مهر و موم و گیره کابل با اندازه مناسب با براکت نگهدارنده. صفحه پایین اتاق کابل و قاب در را می توان جدا کرد تسهیل کند نصب کابل

◇ مکانیسم عملیاتی، مکانیسم درهم تنیده و اتاق کنترل فشار کم

اتاق مکانیزم در هم قفل شده نیز به عنوان یک صفحه کنترل عمل می کند. اتاق کم ولتاژ مجهز به فنر است مکانیزم با نشانگر موقعیت و دستگاه قفل مکانیکی و همچنین می تواند به کمکی مجهز شود کنتاکت‌ها، سیم‌پیچ‌های سفر، مکانیسم‌های سفر اضطراری، نمایشگرهای زنده خازنی، قفل‌های کلید و دستگاه‌های عملیاتی الکتریکی. در در عین حال، فضای محفظه کم فشار نیز می تواند به حلقه های کنترل، متر و رله های محافظ مجهز شود. و کابینت با عرض 750 میلی متر دارای دو محفظه کم فشار یکسان برای لوازم جانبی بیشتر است.

کابینت شبکه رینگ مجهز به قطع کننده مدار عمدتا به عنوان منبع تغذیه اصلی در شبکه رینگ استفاده می شود سیستم منبع تغذیه، کابینه خط ورودی منبع تغذیه آماده به کار و کابینه بخش میانی از دوگانه سیستم منبع تغذیه

◎ کابینت حلقه ماژول XGN15 V شامل:

(1) قطع کننده مدار خلاء
(2) قطع کننده مدار هگزا فلوراید گوگرد
(3) مکانیسم و ​​اینترلاک
(4) سوئیچ زمین

◎ روش نصب

جلو ثابت، جانبی / جانبی نصب شده ثابت

◎ ساختار اصلی

(1) از بالا به پایین، اتاق ابزار، اتاق اتوبوس، اتاق سوئیچ بار (ایزوله)، اتاق قطع کننده مدار، کابل اتاق
(2) CT، PT، صاعقه گیر، کلید زمین و دستگاه حفاظت رله را می توان با توجه به کاربر پیکربندی کرد نیاز دارد.
(3) قطع کننده مدار و سوئیچ بار (ایزوله) می توانند قفل شوند.

شرح عملیات

1-عملکرد دسته: جلوی تابلوی برق ایستاده، بالای دسته را نگه دارید و دیگری را به جلو فشار دهید. دستی که انتهای دسته را نگه می دارد تا بچرخد.
2. مطمئن شوید که درب کابینت قبل از منبع تغذیه به درستی بسته شده است یا از اتصال به زمین جدا شده است.
3. گیج فشار سوئیچ باید قبل از روشن و خاموش شدن برق بررسی شود.

روشن کنید

1. تأیید کنید که درب کابینت بسته است. دستگیره را در سوراخ عملیاتی بالایی قرار دهید و خلاف جهت عقربه های ساعت بچرخانید. 180 درجه تا شنیدن صدای ترمز جداکننده. نشانگر مرکزی پانل در موقعیت خود قرار دارد. درب پایینی است بسته و کلید ارت خاموش است.

2. دستگیره عملیاتی را در سوراخ عملیاتی پایینی قرار دهید و در جهت عقربه های ساعت 180 درجه بچرخانید تا صدای بسته شدن را بشنوید صدا؛ نشانگر مرکزی پانل در موقعیت D است. سوئیچ روشن خواهد شد و سپس عملیات منبع تغذیه آغاز می شود تکمیل شد.

خاموش کنید

1. خاموش کنید: دستگیره عملیاتی را در سوراخ عملیاتی پایینی قرار دهید و در جهت خلاف جهت عقربه های ساعت 180 درجه بچرخانید تا بشنوید را جداسازی صدای ترمز (دکمه استفاده مستقیم در صورت وجود دکمه)؛ مرکز پانل در موقعیت خود قرار دارد، سپس سوئیچ خاموش خواهد شد

2. بررسی کنید که آیا صفحه نمایش زنده بیرون است تا اطمینان حاصل شود که اتاق کابل از نظر الکتریکی خنثی است یا خیر. دسته وارد سوراخ عملیاتی بالایی شده و در جهت عقربه های ساعت 180 درجه بچرخانید تا صدای بسته شدن را بشنوید؛ نشانگر مرکزی پانل در موقعیت خود قرار دارد و درب پایینی باز است؛ سوئیچ اتصال به زمین بسته شده و سپس برق قطع می شود عملیات تکمیل می شود.

حمل و نقل و ذخیره سازی

هنگامی که کابینت سوئیچ روی صفحه زیرین ثابت می شود، می توان آن را با لیفتراک بیل کرد. زمانی که روی آن ثابت نشده باشد پایین صفحه، کابینت سوئیچ باید به طور کلی بلند شود یا حمل شود، اما باید به صورت عمودی حمل شود. زمان و برای جلوگیری از آسیب دیدن قطعات داخل کابینت نباید واژگون شود. کلید (حتی با بیرونی بسته بندی) نباید برای مدت طولانی در بیرون نگهداری شود.

تعمیر و نگهداری

◇ کابینت حلقه در شرایط عادی به مدت سه سال بدون تعمیر و نگهداری است.

◇ مکانیسم های عملکرد تک فنر و دو فنر سوئیچ بار بدون نیاز به تعمیر و نگهداری هستند و نیاز به هر گونه روغن کاری

◇ قبل از قرار دادن دستگاه حفاظت رله باید مطابق با الزامات سازنده بررسی شود عملیات.

◇ چرخه تعمیر و نگهداری از کابینت شبکه حلقه به طور کلی یک بار در سال، و اقدامات تعمیر و نگهداری خاص است به شرح زیر انجام می شود:

(1) تمام اتصالات الکتریکی (شوب اصلی، سوئیچ ها، کابل ها، ابزار اندازه گیری) را مطابق با الزامات دستورالعمل نصب
(2) تمام اجزاء (سوئیچ اصلی، کلید کمکی، مکانیسم تریپ، موتور و غیره) را جارو برقی کنید و ظاهر هدایت را انجام دهید. بازرسی
(3) یک عملیات بسته شدن/باز کردن را روی تمام کلیدها از جمله کلید زمین انجام دهید.
(4) منبع تغذیه کنترل کمکی را روشن کنید (سیگنال کنترل از راه دور را ندهید) برای یک ترتیب الکتریکی عملیات.

سفارش کالا

اسناد و ضمیمه های زیر با خروج از کابینت سوئیچ به کابینت تحویل داده می شود کارخانه:

◇ گواهی واجد شرایط محصول
◇ دستورالعمل استفاده از محصول
◇ داده های طراحی مهندسی محصول
◇ لوازم جانبی کابینت سوئیچ:
◇ هر ترکیب نصب مجهز به دسته عامل سوئیچ بار است.

کاربران هنگام سفارش محصولات باید اطلاعات زیر را ارائه دهند:

◇ طرح سیم کشی مدار اصلی و الزامات فنی خاص
◇ طرح نصب کلید.
◇ مشخصات مدل اجزای کابینت سوئیچ و حلقه کمکی، نمودار شماتیک حلقه کنترل (اگر لازم)
◇ سایر درخواست های ویژه برای اطلاعات کتبی.
