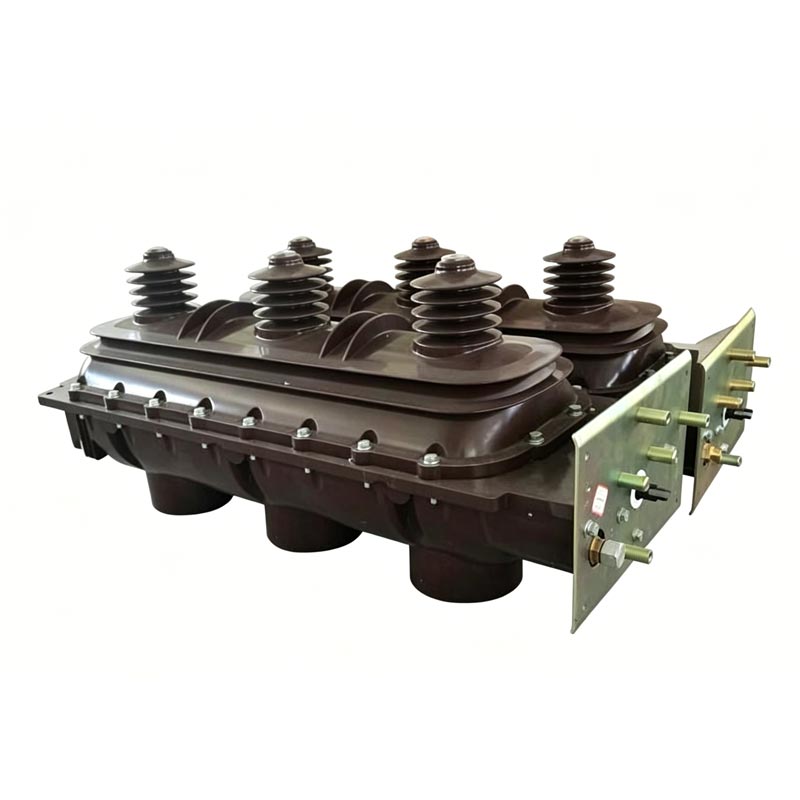

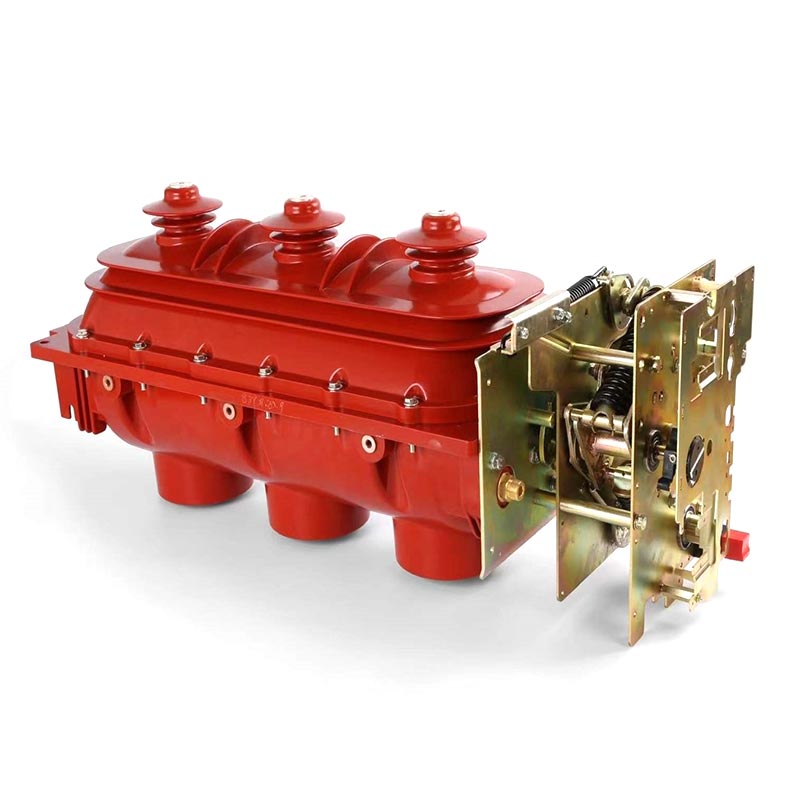

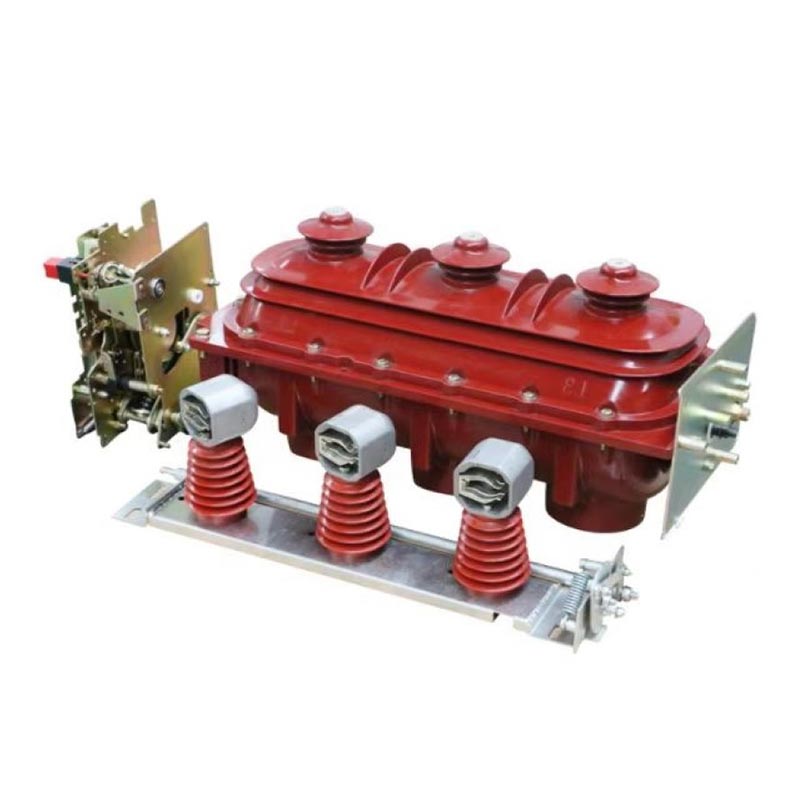

سوئیچ قطع بار 24kv 36kv

سوئیچ قطع بار 24 کیلو ولت 36 کیلو ولت داخلی Usune سری FLN36-24kV 36KV یک کلید ولتاژ متوسط هسته ای است. به طور مستقل توسط شرکت Zhejiang Usune Electric Co., Ltd. توسعه و تولید شده است. این سری به طور خاص طراحی شده است برای کاربردهای داخلی، قابل تطبیق با ولتاژهای نامی 24 کیلو ولت و 36 کیلو ولت و مناسب برای حلقه سه فاز AC 50 هرتز شبکه ها و سیستم های منبع تغذیه دو شعاعی. Usune، یک تامین کننده حرفه ای که ریشه در چین دارد، پیشرفته را ادغام می کند فن آوری و تجربه عملی در هر محصول، تضمین می کند که سوئیچ ها می توانند به طور پایدار جریان بار را کنترل کنند و سوئیچینگ جریان اضافه بار، و همچنین عملیات سوئیچینگ خطوط طولانی بدون بار، ترانسفورماتورهای بدون بار، و بانک های خازنی

مزیت اصلی این سری انعطاف پذیری آن است: هنگامی که با فیوزهای محدود کننده جریان استفاده می شود، می تواند جایگزین مدار شود. شکن ها سوئیچ بار سوئیچینگ جریان های بار مختلف را کنترل می کند، در حالی که فیوزهای محدود کننده جریان کنترل می شوند شکستن اضافه بار بزرگتر و جریان های اتصال کوتاه. این امر هزینه تجهیزات توزیع برق را کاهش می دهد و ایمنی و پایداری سیستم منبع تغذیه را بهبود می بخشد و در صنعت به رسمیت شناخته می شود.

ویژگی های اصلی محصول

1. طراحی سازه پیشرفته

اتخاذ یک طراحی تماس دوار، سه حالته، موقعیت عملکرد سوئیچ (بسته، باز، پایه) به وضوح تعریف شده است، به طور موثر از سوء عملکرد جلوگیری می کند و از سوئیچینگ دقیق و قابل اطمینان اطمینان می دهد. را طراحی کلی نصب سه فاز، همگام سازی خوب، قطعات کمتر و تنظیم راحت را ارائه می دهد نصب، به طور قابل توجهی دشواری و زمان نصب در محل را کاهش می دهد.

2. عملکرد عایق عالی

سوئیچ با محفظه های ریخته گری اپوکسی بالا و پایین، در داخل با گاز SF6 در 0.045-0.07 MPa پر شده است. SF6 گاز دارای خواص عایق و خاموش کننده قوس عالی است و مدار اصلی را کاملا آب بندی می کند مدار زمین در داخل محفظه، آن را از رطوبت خارجی، گرد و غبار و سایر آلاینده ها جدا می کند. این عملکرد عایق پایدار را حتی در محیط‌های سخت داخلی تضمین می‌کند و از خرابی عایق جلوگیری می‌کند تضمین عملکرد ایمن سیستم قدرت.

3. عملکرد ایمنی بالا

ایمنی در هسته طراحی محصول Usune قرار دارد. در صورت ایجاد قوس داخلی، ساختار ضعیف عقب از محفظه به طور خودکار پاره می شود، و به طور همزمان، شیر فشار شکن در بالای کابینت باز کردن، خروج گاز بیش از حد فشار به خارج از کابینت، به طور موثر از انفجار کابینت جلوگیری می کند و محافظت می کند. ایمنی اپراتورها و تجهیزات اطراف آن این طرح چندین تست ایمنی را گذرانده است، مطابقت دارد با استانداردهای ایمنی بین المللی، و حفاظت قابل اعتمادی را برای عملیات توزیع برق فراهم می کند.

4. عملیات انعطاف پذیر و قابل اعتماد

سوئیچ Load Break 24kV 36kV داخلی از هر دو حالت عملکرد دستی و الکتریکی پشتیبانی می کند که با توجه به انتخاب قابل انتخاب الزامات واقعی سایت کار با آن راحت و قابل اعتماد است، با ساختار مکانیکی کارآمد و عملکرد پایدار، سازگار با عملیات سوئیچینگ مکرر. با اتخاذ یک طراحی بدون تعمیر و نگهداری، از عمر طولانی برخوردار است عمر مفید، با طول عمر مکانیکی تا 2000 چرخه، کاهش هزینه های بعدی نگهداری و حجم کار.

پارامترهای فنی

شرایط استفاده

برای اطمینان از عملکرد پایدار و قابل اطمینان، سوئیچ قطع بار 24 کیلوولت 36 کیلوولت داخلی Usune باید تحت دنبال کردن شرایط (بر اساس تجربه واقعی برنامه در چین و در سطح جهانی):

الف) ارتفاع: از 1000 متر تجاوز نکند.
(ب) دمای محیط: حد بالا +40 ℃، حد پایین -25 ℃.
(ج) رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90%؛
(د) بدون گازهای خورنده قابل توجه، گازهای قابل اشتعال، یا آلودگی بخار آب در هوای اطراف.
(ه) بدون لرزش مکرر یا شدید.

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

مورد کاربردی دنیای واقعی

مطالعه موردی: پروژه توزیع برق مسکونی شهری هانگژو، چین

یک منطقه مسکونی بزرگ در هانگژو، چین، دارای الزامات بالایی برای بهره وری انرژی، ایمنی و ثبات در اتاق های توزیع برق داخلی آن. این پروژه 20 کلید قطع بار 24 کیلوولت داخلی Usune را انتخاب کرد (FLN36-24kV سری) برای مدیریت سوئیچینگ بار و حفاظت از سیستم منبع تغذیه مسکونی. به عنوان تامین کننده تعیین شده برای این پروژه، Usune راهنمایی نصب سفارشی و خدمات پس از فروش را ارائه کرد. کارخانه به شدت هر محصول را قبل از حمل و نقل برای اطمینان از انطباق با الزامات فنی پروژه آزمایش کرد. از آنجایی که آن با راه اندازی در سال 2023، سوئیچ ها به طور موثر بدون نقص یا نقص عایق کار کرده اند. تضمین منبع تغذیه پایدار برای بیش از 5000 خانوار. تیم پروژه عملکرد محصول را بسیار تحسین کرد و خدمات حرفه ای Usune.

سوالات متداول

Q1: آیا می توان از سوئیچ Usune Indoor 24kV 36kV Load Break به تنهایی برای قطع جریان اتصال کوتاه استفاده کرد؟

A1: خیر. کلیدهای بار عمدتاً برای تغییر جریان بار و جریان اضافه بار و همچنین اتصال استفاده می شوند. و قطع خطوط طولانی بدون بار، ترانسفورماتورهای بدون بار و بانک های خازن. آنها به طور مستقل نمی توانند قطع جریان های اتصال کوتاه برای کنترل جریان های اتصال کوتاه، کلیدهای بار را می توان با آن ترکیب کرد فیوزهای محدود کننده جریان فیوزهای محدود کننده جریان، وقفه اضافه بار بزرگتر و اتصال کوتاه را کنترل می کنند جریان، و این ترکیب می تواند جایگزین قطع کننده های مدار شود و حفاظت جامعی را برای منبع تغذیه فراهم کند سیستم این طراحی که توسط Usune بر اساس سالها تجربه حرفه ای بهینه شده است، هزینه و ایمنی را متعادل می کند.

Q2: اگر فشار گاز SF6 سوئیچ بار خیلی کم باشد چه باید کرد؟

A2: گاز SF6 در سوئیچ های بار داخلی 24 کیلو ولت و 36 کیلو ولت Usune در یک محفظه ریخته گری اپوکسی آب بندی شده است. استاندارد فشار 0.045-0.07MPa است. فشار کم بر عملکرد عایق و خاموش کردن قوس کلید تأثیر می گذارد. کاربران ابتدا باید نشت گاز را بررسی کنید. در صورت مشاهده نشتی، بلافاصله با تیم پس از فروش Usune تماس بگیرید. به عنوان یک سازنده حرفه ای، Usune خدمات تشخیص نشت گاز و تعمیر متخصص را ارائه می دهد. پس از رفع نشت، گاز SF6 باید تا فشار استاندارد دوباره پر شود تا از عملکرد عادی کلید اطمینان حاصل شود. توصیه می شود برای بررسی منظم فشار گاز در طول استفاده روزانه.
