سوئیچ شکستن بار داخلی

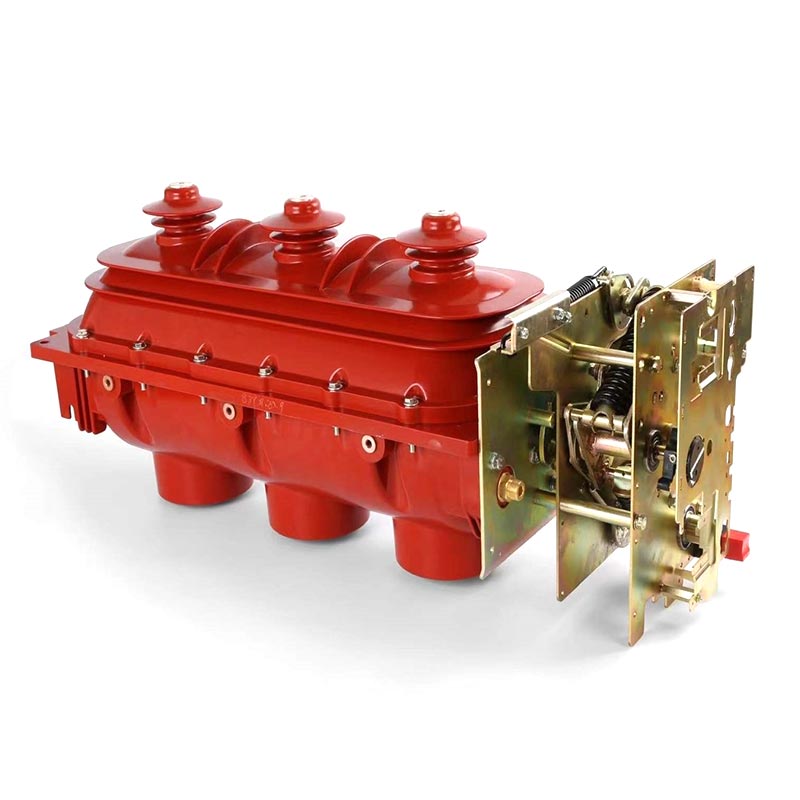

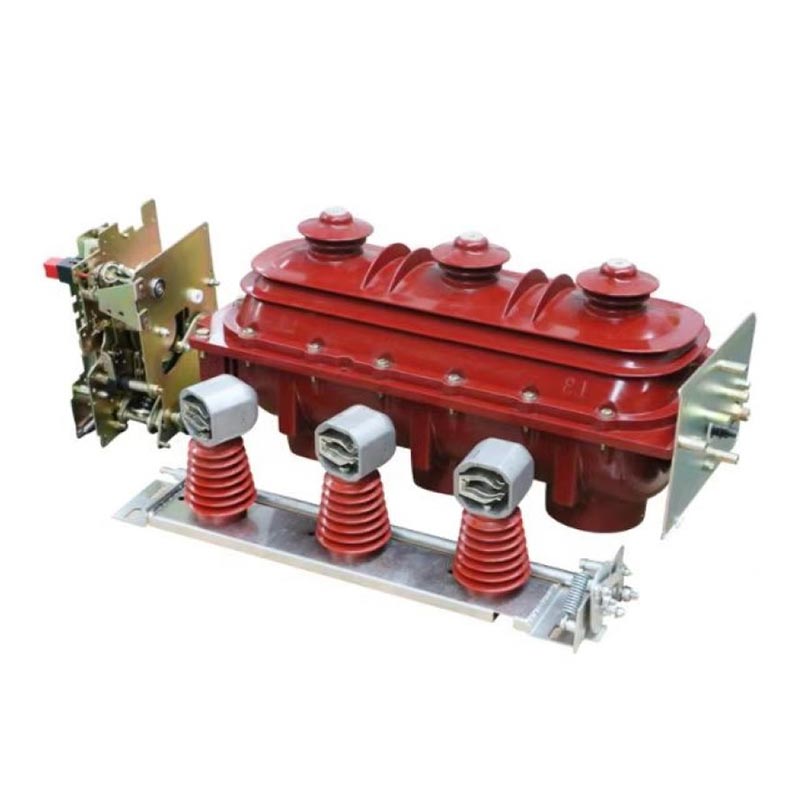

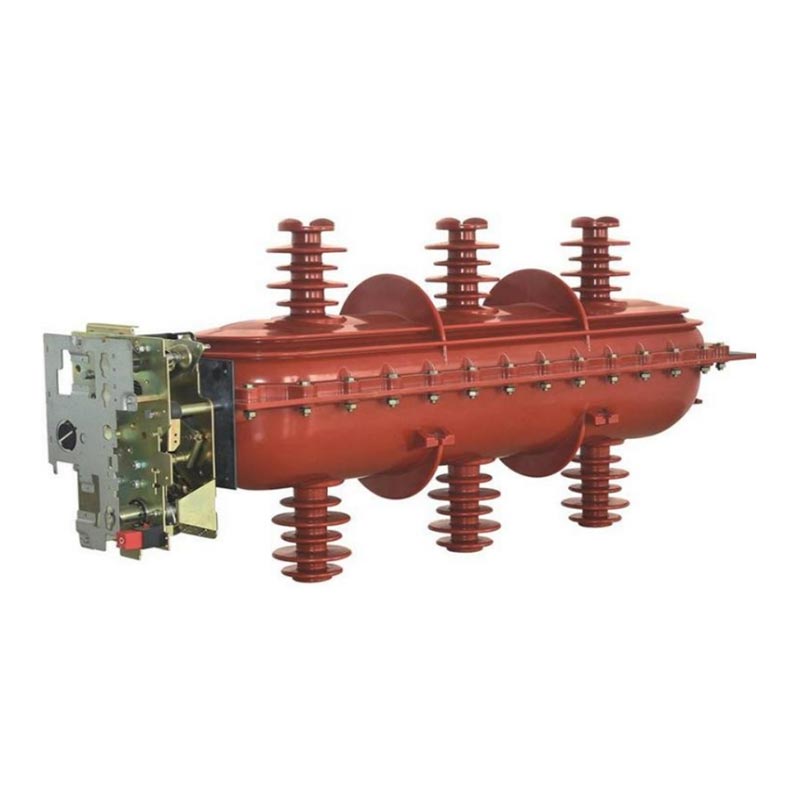

کلید قطع بار داخلی Usune FLN36-40.5 یک قطعه الکتریکی با ولتاژ بالا است که به طور مستقل توسعه یافته است. و توسط Zhejiang Usune Electric ساخته شده است. این به طور خاص برای قدرت ایمن و کارآمد طراحی شده است توزیع به سناریوهای ولتاژ نامی 35 کیلوولت نیاز دارد و یک قطعه کلیدی از تجهیزات در توزیع برق مدرن است. سیستم های مناسب برای شبکه های حلقه و سیستم های منبع تغذیه دو شعاعی، نقش حیاتی در تضمین انتقال و توزیع برق پایدار و ایمن. این محصول می تواند به طور مستقل جریان بار را روشن و خاموش کند و جریان اضافه بار، یا می توان آن را به صورت سری با یک فیوز محدودکننده جریان ترکیب کرد تا جایگزین قطع کننده مدار شود. سوئیچ بار سوئیچینگ جریان های بار مختلف را کنترل می کند، در حالی که فیوز محدود کننده جریان شکستگی را کنترل می کند. جریان اضافه بار سنگین و جریان های اتصال کوتاه، دستیابی به حفاظت چند سطحی برای سیستم قدرت. آن ساختار فشرده، نصب آسان و عملکرد بدون نیاز به تعمیر و نگهداری، آن را به محصولی ایده آل برای شبکه برق شهری تبدیل کرده است ارتقاء و بهینه سازی توزیع برق صنعتی

ویژگی های محصول

1. مزایای ساختاری

سوئیچ شکستن بار داخلی از ساختار تماس متحرک دوار، سه حالته، مجهز به یک محفظه اطفاء قوس سه حالته (زمین باز-بسته)، تضمین سوئیچینگ صاف تحت عملکردهای مختلف شرایط و بهبود پایداری سیستم. طراحی کلی نصب سه فاز همگام سازی خوبی را ارائه می دهد، قطعات کمتر، راه اندازی و نصب راحت، کاهش دشواری ساخت و ساز در محل و تعمیر و نگهداری

2. عملکرد عایق

سوئیچ از یک پوسته ریخته گری رزین اپوکسی بالا و پایین برای مونتاژ مهر و موم شده استفاده می کند. مدار اصلی و زمین سیستم مدار همگی در داخل پوسته قرار می گیرند و به طور موثر محیط خارجی را ایزوله می کنند و از گرد و غبار جلوگیری می کنند و خوردگی رطوبتی استحکام عایق بالای نقاط شکست و فاصله خزش زیاد به همراه محافظ یکسان کننده ولتاژ در پایانه های خروجی، قابلیت اطمینان عایق را بیشتر می کند و مطابقت با الزامات سختگیرانه سیستم های توزیع برق با ولتاژ بالا

3. عملکرد ایمنی

عملکرد ایمنی عالی در صورت بروز خطای قوس داخلی، ساختار عقبی ضعیف پوشش بیرونی پاره می شود و شیر فشار شکن در بالای کابینت باز می شود و جریان هوای بیش از حد فشار خارج می شود. خارج از کابینت، جلوگیری از آسیب تجهیزات و خطرات ایمنی شخصی. مجهز به اینترلاک پنج ضامن عملکرد، اساساً سوء عملکرد را از بین می برد و ایمنی اپراتورها و تجهیزات را تضمین می کند.

4. سهولت عملیات

سوئیچ Load Break Indoor از هر دو حالت عملکرد دستی و الکتریکی پشتیبانی می کند و به طور انعطاف پذیر با سایت سازگار است. الزامات، ارائه راحتی و قابلیت اطمینان. این طراحی بدون نیاز به تعمیر و نگهداری، با طول الکتریکی و طول عمر مکانیکی، کاهش هزینه های نگهداری بعدی. تابلو به طور کامل از آلومینیوم روی ساخته شده است صفحه، ارائه مقاومت در برابر خوردگی و استحکام مکانیکی بالا، مناسب برای شرایط مختلف کاری داخلی.

مزایای فنی

1. ایمنی عایق بالا: استفاده از طرح عایق ولتاژ بالا اولیه با حاشیه بالا و IP33 رتبه حفاظتی، سطح ایمنی عایق قسمت عملیاتی جلو را به طور موثر افزایش می دهد حفاظت از ایمنی شخصی اپراتورها

2. کاربرد گسترده: مناسب برای سناریوهای فشرده، کوچک، و مکرر، که به طور گسترده در شهری استفاده می شود شبکه های برق، توزیع برق صنعتی و تجاری، و اتصال به شبکه انرژی جدید، نیازهای متنوع را برآورده می کند سناریوهای مختلف

3. طراحی یکپارچه: طراحی سوئیچ ترکیبی فشرده، ادغام عملکردهای سوئیچ ایزوله و زمین، کاهش اشغال فضای تجهیزات و تسهیل یکپارچه سازی سیستم توزیع برق.

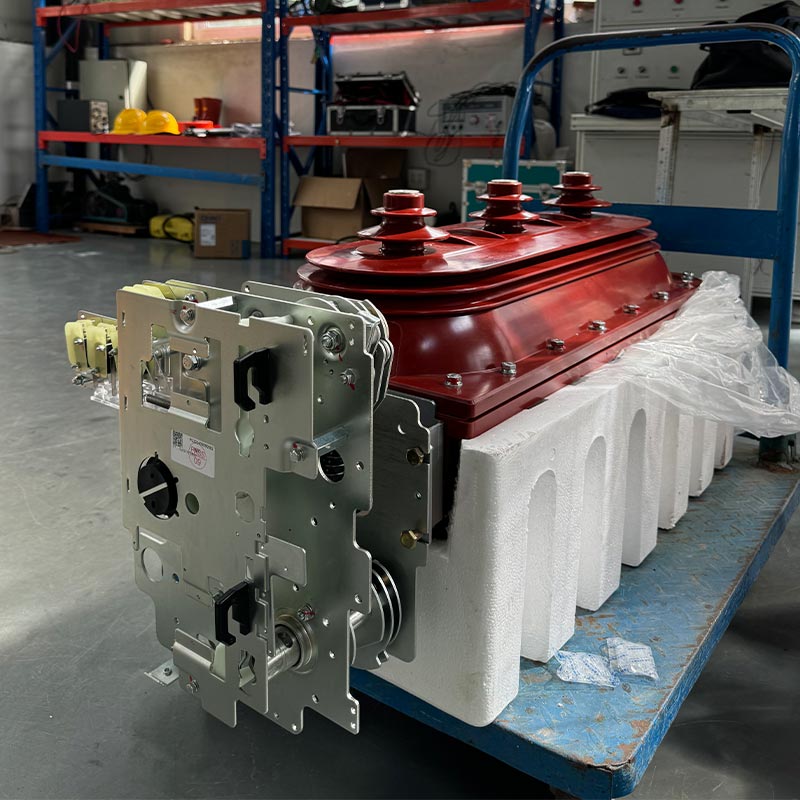

4. قابلیت اطمینان بالا: از یک سوئیچ بار SF6 با قابلیت اطمینان بالا استفاده می کند. فشار گاز SF6 کم است، عملکرد قابل اعتماد است و عمر احتباس گاز می تواند به 20 سال برسد، که نیاز به شارژ مجدد گاز را از بین می برد و تضمین می کند عملکرد پایدار طولانی مدت

پارامترهای فنی

اصل خاموش کردن قوس

این سوئیچ شکستن بار داخلی از گاز SF6 به عنوان رسانه خاموش کننده قوس استفاده می کند که خاموش کننده قوس عالی است. و عملکرد عایق هنگامی که سوئیچ جریان را قطع می کند، یک قوس فورا پس از جدا شدن ایجاد می شود تماس های متحرک و ثابت رانده شده توسط میدان مغناطیسی آهنربای دائمی، قوس به سرعت حرکت می کند و کشیده می شود، در حالی که به طور مداوم توسط گاز SF6 یونیزه می شود و خنک می شود، در نهایت با جریان جریان خاموش می شود. از صفر عبور می کند و به قطع جریان ایمن و سریع می رسد.

فاصله دو نقطه شکست، سطح عایق بندی و شکستگی بالایی را فراهم می کند. استفاده از آهنربای دائمی اصل قوس چرخشی، دارای مصرف انرژی کم عملیاتی، قابلیت خاموش کردن قوس قوی و حداقل سایش تماس، به طور موثر عمر الکتریکی سوئیچ را افزایش می دهد.

شرایط استفاده

برای اطمینان از عملکرد پایدار محصول، شرایط زیر برای نصب و استفاده باید رعایت شود:
1. ارتفاع: بیش از 1000 متر نباشد (الزامات ویژه باید هنگام سفارش مشخص شود).
2. دمای محیط: -25℃~40℃;
3. رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90%؛
4. شدت لرزه ای: از کلاس B تجاوز نمی کند.
5. هوای محیط عاری از آلودگی های شدید مانند گرد و غبار، دود، خورنده های شیمیایی، گازهای قابل اشتعال، بنزین و نمک پاش

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

مورد کاربردی کاربردی

به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی فشار قوی در چین، Yu Shun Electric FLN36-40.5 را ارائه کرد. کلیدهای قطع بار داخلی برای پروژه ارتقاء شبکه برق شهری در مقیاس بزرگ در شرق چین. پروژه درگیر خطوط توزیع 35 کیلوولت در هشت منطقه شهری، مناطق مسکونی، مراکز تجاری و پارک های صنعتی را پوشش می دهد. با الزامات بسیار بالا برای پایداری منبع تغذیه و ایمنی.

قبل از ارتقاء، تابلو برق موجود از عایق بندی ضعیف، تعمیر و نگهداری مکرر و ایمنی پایین رنج می برد. ناتوانی در برآوردن نیازهای توسعه شبکه برق شهری. پس از انتخاب این محصول، پروژه به نتیجه رسید سه پیشرفت عمده: اول، طراحی پنج ضد قفل و خاموش کننده قوس، عملکرد نادرست را کاهش می دهد و خطاهای قوس، بهبود ایمنی سیستم؛ دوم، طراحی بدون نیاز به تعمیر و نگهداری، زمان نگهداری ماهانه را تا 80٪ کاهش می دهد. کاهش هزینه های بهره برداری و نگهداری؛ و سوم، ساختار فشرده با فضای نصب داخلی سازگار است پست های شهری، تسهیل یکپارچه سازی سیستم توزیع برق. این محصول بدون شکست مواجه شده است در بیش از دو سال کارکرد، تامین برق پایدار برای بیش از 500000 ساکن و بیش از 300 کسب و کار، کسب شناخت بالایی از صاحب پروژه و بخش منبع تغذیه محلی. Usune Electric، به عنوان تامین کننده، ارائه خدمات پس از فروش جامع شامل راهنمایی نصب در محل و آموزش فنی.

سوالات متداول

Q1: طول عمر سوئیچ بار داخلی Usune FLN36-40.5 چقدر است و آیا تعمیر و نگهداری منظم مورد نیاز است؟

A1: این محصول طراحی بدون تعمیر و نگهداری با طول عمر الکتریکی و مکانیکی طولانی دارد. گاز SF6 عمر نگهداری می تواند به 20 سال برسد. در شرایط استفاده عادی، نیازی به نگهداری منظم نیست. فقط دوره ای بررسی پوشش تجهیزات، مکانیسم عملکرد و فشار گاز (در صورت لزوم) مورد نیاز است. همه محصولات Usune قبل از خروج از کارخانه برای اطمینان از طول عمر و قابلیت اطمینان محصول، تحت آزمایش کیفیت دقیق قرار بگیرید.

Q2: تفاوت بین این سوئیچ Load Break داخلی و یک قطع کننده مدار سنتی چیست و در کدام یک سناریوها می تواند جایگزین قطع کننده مدار شود؟

A2: تفاوت اصلی این است که کلیدهای شکست بار عمدتاً برای روشن و خاموش کردن جریان های بار و اضافه بار استفاده می شوند. جریان، در حالی که قطع کننده های مدار سنتی می توانند جریان های اتصال کوتاه را قطع کنند. این محصول، همراه با یک فیوز محدود کننده جریان به صورت سری، می تواند جایگزین قطع کننده مدار شود: کلید قطع بار مسئول است. برای روشن و خاموش کردن جریان های بار مختلف، در حالی که فیوز محدود کننده جریان، اضافه بار سنگین و قطع جریان اتصال کوتاه برای شبکه های حلقه 35 کیلوولت و سیستم های منبع تغذیه دو شعاعی (مانند به عنوان انشعابات شبکه برق شهری، اتاق های توزیع صنعتی و تجاری و غیره)، کاهش هزینه های تجهیزات در حالی که تضمین ایمنی سیستم به عنوان یک تولید کننده حرفه ای در چین، Yushun Electric می تواند فنی حرفه ای را ارائه دهد راهنمایی برای کمک به مشتریان در انتخاب راه حل های مناسب.
