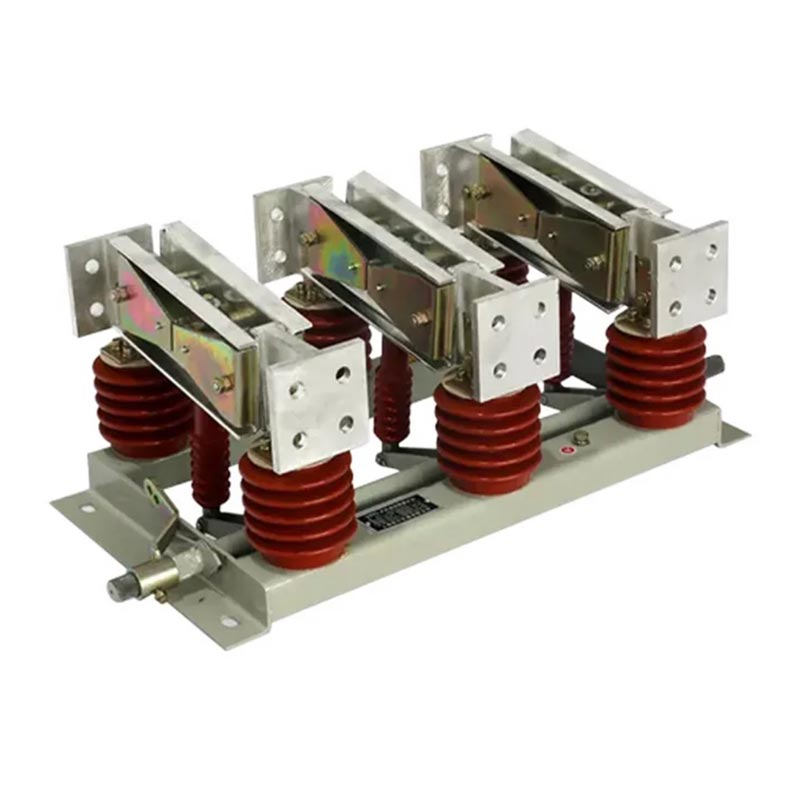

سوئیچ جداسازی نوع داخلی سری GN یک دستگاه سوئیچینگ بدون بار است که به طور خاص برای فضای داخلی طراحی شده است. سیستم های فشار قوی با ایجاد یک شکاف جداسازی قابل مشاهده، قطع برق فیزیکی را به دست می آورد و آن را تبدیل به یک می کند دستگاه ضروری برای نگهداری ایمن تجهیزات و سیستم های الکتریکی.
1. طراحی مدولار: متشکل از سه واحد تک قطبی مستقل، که می توانند به طور انعطاف پذیر در یک سه قطب ترکیب شوند. ساختار یکپارچه، سازگار با سناریوهای مختلف نصب.
2. سیستم هدایت جریان بالا: از تماس های آلیاژ مس با استحکام بالا استفاده می کند که رسانایی عالی را ارائه می دهد. و پایداری حرارتی، قادر به تحمل عملیات طولانی مدت با جریان تا 10000 آمپر است.
3. عملکرد عایق قابل اعتماد: مجهز به عایق های ضد آلودگی با کیفیت بالا، مناسب برای کلاس III و محیط های آلودگی IV
4. سوئیچ اتصال به زمین اختیاری: برخی از مدل ها یک سوئیچ اتصال به زمین را ادغام می کنند و به زمین ایمن ایزوله دست می یابند. مدار و افزایش ایمنی عملیاتی
| کد | معنی |
| G | جدا کننده |
| N | نوع داخلی |
| □ | شماره سریال طراحی |
| 20 | ولتاژ نامی (20 کیلو ولت) |
| D | دارای کلید ارتینگ |
| W | نوع ضد آلودگی |
| 8000 | جریان نامی (8000A) |
| 80 | جریان مقاومت کوتاه مدت نامی (80 کیلو آمپر) |
Usune به عنوان یک تامین کننده حرفه ای تجهیزات الکتریکی با ولتاژ بالا، به شدت به ملی و صنعت پایبند است استانداردهایی برای اطمینان از کیفیت و ایمنی محصول:
- GB 1985-2014 "کلیدهای قطع کننده برق متناوب ولتاژ بالا و کلیدهای زمین"
- GB/T 11022-2011 "الزامات فنی متداول برای استانداردهای تابلو و کنترل ولتاژ بالا"
- DL/T 486-2010 "شرایط سفارش فنی برای کلیدهای قطع کننده ولتاژ AC و سوئیچ های زمین"
- DL/T 593-2006 "الزامات فنی برای تابلو برق و تجهیزات کنترل فشار قوی"
- رتبه بندی ولتاژ: 12 کیلو ولت، 20 کیلو ولت، 35 کیلو ولت
- جریان دارای امتیاز: 2000A، 3150A، 4000A، 5000A، 6000A، 8000A، 9000A، 10000A
- جریان مقاومت کوتاه مدت: حداکثر 80 کیلو آمپر
- بر اساس عملکرد: بدون زمین، تک زمین، نوع از طریق دیوار
- با روش کار: دستی، الکتریکی (اختیاری)
سوئیچ ایزوله نوع داخلی برای محیط های صنعتی خشن مناسب است و سازگاری گسترده ای دارد:
1. دمای محیط: -50 ℃ ~ +50 ℃
2. ارتفاع: ≤2000 متر (ارتفاع ≥2500 متر را می توان برای افزایش سازگاری سفارشی کرد)
3. فشار باد: ≤700Pa (معادل سرعت باد ≤34m/s)
4. شدت لرزه ای: ≤8
5. ضخامت یخ: ≤20mm
6. سطح آلودگی: کلاس III، IV
7. محیط نصب: بدون خطرات قابل اشتعال یا انفجار، بدون خوردگی شیمیایی، و بدون لرزش شدید
مورد: یک کارخانه بزرگ فولاد در شرق چین باید سیستم خروجی ژنراتور 20 کیلوولت خود را با عایق جریان بالا تجهیز کند. تجهیزات محیط گیاه خشن بود (گرد و غبار زیاد، آلودگی کلاس IV) و نیاز به جریان بالایی داشت (8000A)، با قرار دادن الزامات سختگیرانه در مورد قابلیت اطمینان تجهیزات. در نهایت، کارخانه Usune را انتخاب کرد کلید قطع کننده GN□-20DW/8000-80. دلایل اصلی آن طراحی مقاوم در برابر آلودگی، سازگاری با کلاس IV بود محیط های آلودگی، جریان نامی 8000 آمپر منطبق با بار خروجی ژنراتور، و سوئیچ اتصال زمین یکپارچه تضمین ایمنی تعمیر و نگهداری از زمان راه اندازی آن در سال 2023، این تجهیزات بیش از دو سال به طور پایدار کار کرده است. ایجاد ایزولاسیون قابل اعتماد در طول تعمیر و نگهداری ماهانه، از بین بردن خطر برق گرفتگی. را عایق های مقاوم در برابر آلودگی هیچ گونه علائم پیری یا تخلیه آشکاری ندارند و به طور قابل توجهی تعمیر و نگهداری را کاهش می دهند. فرکانس و هزینه، ثابت می کند که کلید قطع کننده سری Usune GN یک انتخاب ایده آل برای کارهای سنگین است سیستم های قدرت صنعتی
A1: سوئیچ قطع کننده یک دستگاه سوئیچینگ بدون بار بدون قابلیت خاموش کردن قوس است. فقط عادت دارد پس از قطع بار مدار شکن، مدار را جدا کنید. سوئیچ بار می تواند یک بار مشخص را قطع کند جاری سوئیچ قطع کننده سری GN یک شکاف جداسازی قابل مشاهده را فراهم می کند که ایمنی مطلق را در طول حین تضمین می کند تعمیر و نگهداری
ج2: بله. مدل استاندارد برای ارتفاعات ≤2000 متر مناسب است. برای ارتفاعات ≥2500 متر، Usune می تواند عایق کاری را افزایش دهد عملکرد مکانیکی با توجه به نیازهای کاربر برای اطمینان از عملکرد تجهیزات پایدار.
A3: تعمیر و نگهداری منظم شامل موارد زیر است: (1) بررسی عایق ها برای ترک ها و علائم تخلیه. (2) تست فشار تماس و دما (≤70℃ در جریان نامی)؛ (3) بررسی یکپارچگی سوئیچ زمین و دستگاه قفل کننده؛ (4) به طور منظم مکانیزم عملیاتی را روانکاری کنید. نگهداری مناسب می تواند عمر مفید 20-30 سال را تضمین کند.
سوئیچ ایزوله نوع داخلی سری Usune GN ترکیبی از فناوری پیشرفته، عملکرد قابل اعتماد و گسترده است. سازگاری، و آن را به محصول ارجح برای نیروگاه های بزرگ، کارخانه های فولاد و سیستم های قدرت صنعتی تبدیل می کند. همانطور که یک تولید کننده پیشرو در صنعت برق فشار قوی چین، شرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین، با تکیه بر تیم تحقیق و توسعه حرفه ای، سیستم کنترل کیفیت دقیق، و تجربه غنی پروژه، به کاربران ارائه می دهد محصولات با کیفیت بالا و راه حل های سفارشی. چه برای پروژه های جدید و چه برای ارتقاء تجهیزات، می تواند ایمن باشد، حفاظت عایق برق پایدار و کارآمد.
