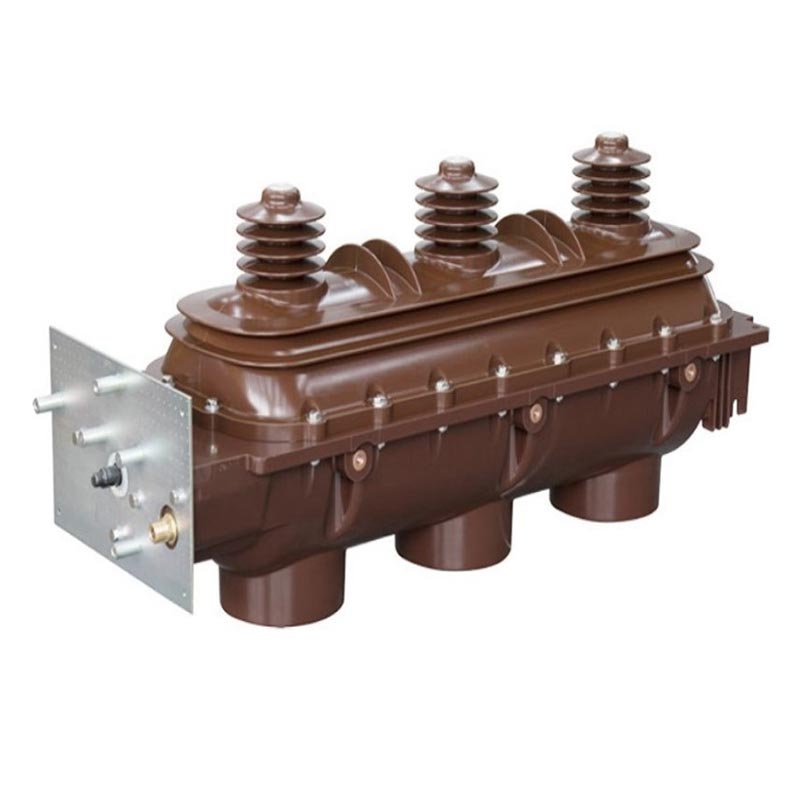

سوئیچ بار Usune Indoor Sf6 نسل جدیدی از تابلو برق فشار قوی است که به طور خاص برای فضای داخلی طراحی شده است. سناریوهای توزیع برق که توسط تیم تحقیق و توسعه حرفه ای Usune توسعه یافته است، نوع جامعی را پشت سر گذاشته است تست و عملکرد آن با استانداردهای GB3804، GB16926، IEC60265 و IEC60420 مطابقت دارد.
Usune به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی فشار قوی، کارخانه های تولید استاندارد را در این کشور دارد چین، مجهز به تجهیزات تولید پیشرفته و فرآیندهای کنترل کیفیت دقیق برای اطمینان از هر محصول مطابق با استانداردها این محصولات از گاز SF6 به عنوان عایق و رسانه خاموش کننده قوس استفاده می کنند که مزایایی مانند به عنوان استحکام عایق بالا، خاموش کردن قوس کارآمد، ساختار فشرده و عمر طولانی، به طور موثر حل نقاط درد ناشی از پایداری ضعیف و هزینه های نگهداری بالای سوئیچ های بار سنتی.
1. سیستم های قابل اجرا: سه فاز AC 10kV، 12kV، 24kV، 36kV، 50/60Hz
2. رسانه خاموش کننده قوس: گاز SF6 (بی اثر، غیر سمی، الکترونگاتیوی بالا، با راندمان بالا در سطح میلی ثانیه
خاموش کردن قوس)
3. مکانیزم عملیاتی: مکانیزم فنری (ذخیره انرژی دستی استاندارد، باز شدن الکتریکی اختیاری و
بسته شدن برای کنترل از راه دور)
4. وضعیت کار: محفظه خاموش کننده قوس سه حالته: "Close-Open-Ground"
5. عملکرد آب بندی: طراحی آب بندی پویا و استاتیک اختصاصی، مجهز به گیج فشار برای زمان واقعی
نظارت
سوئیچ های بار SF6 داخلی به طور گسترده در سناریوهای توزیع برق داخلی مانند صنعتی و معدنی استفاده می شود. شرکت ها، ساختمان های بلند، مناطق مسکونی شهری، ایستگاه های فرعی، مراکز خرید بزرگ، فرودگاه ها، متروها و بیمارستان ها برای سوئیچینگ جریان های بار، کنترل و حفاظت مدارها و ترانسفورماتورهای توزیع. چه زمانی مجهز به کانکتور جلو کابل قابل لمس در خروجی، آنها به ویژه برای شاخه کابل مناسب هستند (اتصال) جعبه ها.
| خیر | مورد | واحد | داده ها | |||
| 1 | ولتاژ نامی | کیلوولت | 12 | 24 | 40.5 | |
| 2 | فرکانس رتبه بندی شده | هرتز | 50/60 | |||
| 3 | RatedCurrent | A | 630 | |||
| 4 | RatedShort WithstandCurrent | kA/s | 25/2 | |||
| 5 | دارای رتبه حداکثر مقاومت جریان | kA | 63 | |||
| 6 | رتبه بندی MakingCurrent | kA | 63 | |||
| 7 | RatedSwitchingCapacitor Breaking Current | A | 400 | |||
| 8 | RatedTransferCurrent | A | 1700 | 1500 | 1300 | |
| 9 | RatedShort Breaking Current | kA | با توجه به tofuse | |||
| 10 | مقاومت LoopContact اصلی | uΩ | ≤85 | |||
| 11 | 1 دقیقه توان فرکانس تحمل ولتاژ |
P-P/P-E | کیلوولت | 42 | 55 | 95 |
| شکستن | 48 | 65 | 110 | |||
| 12 | امتیاز Lightning ImpulsePeak ولتاژ |
P-P/P-E | 75 | 125 | 185 | |
| شکستن | 85 | 150 | 215 | |||
| 13 | عمر مکانیکی | عملیات | 2000 | 2000 | 2000 | |

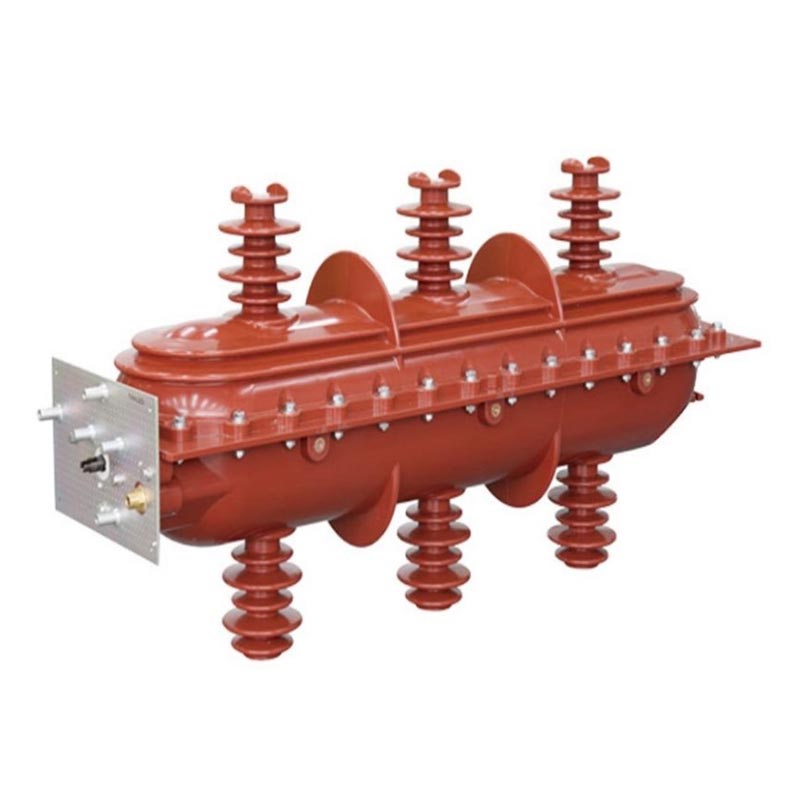

پوسته های بالایی و پایینی با رزین اپوکسی قالب گیری تزریقی می شوند و یک حفره داخلی مهر و موم شده و پر از گاز را تشکیل می دهند. به طور موثر محیط خارجی را جدا می کند. محفظه خاموش کننده قوس سه حالته بسته شدن را کامل می کند، عملیات باز کردن، و زمین کردن گام به گام از طریق چرخش یک تماس متحرک مشترک، تضمین شفافیت وضعیت و عملکرد قابل اعتماد گاز SF6 دارای قدرت دی الکتریک بالا و عملکرد عالی در خاموش کردن قوس است. خاموش کردن سریع قوس ایجاد شده در حین سوئیچینگ.
سوئیچ بار SF6 داخلی از یک طراحی آب بندی پویا و استاتیک اختصاصی استفاده می کند که آب بندی عالی را ارائه می دهد. عملکرد و جلوگیری از نشت گاز SF6. یک گیج فشار به طور برجسته روی جعبه مکانیزم برای نظارت قرار دارد فشار گاز در زمان واقعی، تسهیل تشخیص به موقع خطرات احتمالی توسط اپراتورها.
اینترلاک های مکانیکی قابل اعتماد بین سوئیچ بار و سوئیچ زمین و بین سوئیچ نصب می شوند کلید اتصال زمین و درب جلو (برای توزیع برق از نوع کابینت)، جلوگیری از عملکرد نادرست و اطمینان از ایمنی پرسنل و تجهیزات یک پوشش محافظ اکولایزر در انتهای خروجی برای بهبود تجهیز شده است عملکرد عایق

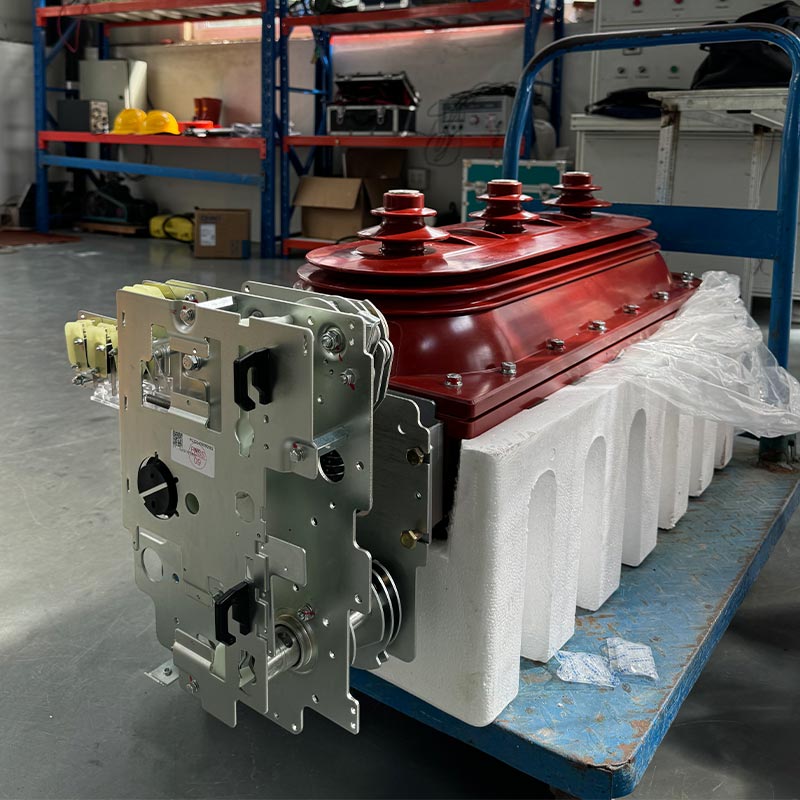

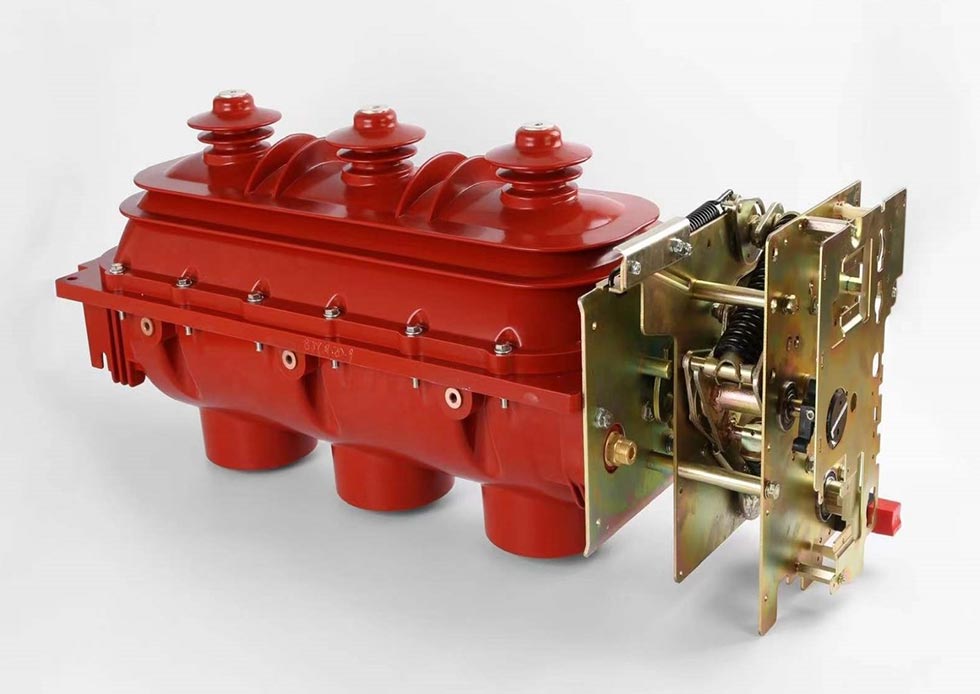

پیکربندی استاندارد شامل مکانیزم عملیاتی با فنر دستی است. باز و بسته شدن برقی اختیاری امکان کنترل از راه دور را فراهم می کند. ساختار جمع و جور و ردپای کوچک آن را برای ساختمان های بلند و کوچک مناسب می کند پستها و برنامههای کاربردی دیگر با فضای نصب محدود.
- دمای محیط: -25℃~40℃
- ارتفاع: بیش از 2000 متر نباشد
- رطوبت: میانگین رطوبت نسبی روزانه <95٪، میانگین ماهانه <90٪. میانگین فشار بخار روزانه ≤2.2kPa،
میانگین ماهانه ≤1.8kPa
طبق استاندارد GB/T11022-1999، سوئیچ بار داخلی Sf6 باید در شرایط عادی کار کند. اگر شرایط عملیاتی رعایت نمی شود (به عنوان مثال، ارتفاع بیش از 2000 متر، دما و رطوبت بیش از حد، و غیره)، لطفاً برای اطمینان از عملکرد طبیعی محصول، از قبل با سازنده مشورت کنید.
مطالعه موردی: پروژه توزیع برق متروی شهری چین
یک خط اصلی مترو برای سیستم توزیع برق ایستگاه خود به کلیدهای بار فشار قوی داخلی قابل اعتماد نیاز دارد. نیاز به سطوح بالایی از ایمنی، پایداری و فشرده بودن تجهیزات. این پروژه Usune FLN36-12D را انتخاب کرد مدلی که ساختار فشرده آن برای فضای محدود متروها مناسب است. آب بندی قابل اعتماد آن و عملکرد خاموش کننده قوس عملکرد پایدار را در محیط مرطوب زیرزمینی تضمین می کند. از زمان راه اندازی آن در سال 2024، هیچ شکستی را تجربه کرده و تمجیدهای بالایی از صاحب پروژه دریافت کرده است.
A1: فوراً استفاده از سوئیچ را متوقف کنید تا از آسیب تجهیزات یا حوادث ایمنی جلوگیری شود. ابتدا نشت گاز را بررسی کنید. اگر هیچ نشتی وجود ندارد، صبر کنید تا دما بهبود یابد و ببینید آیا فشار به حالت عادی باز می گردد یا خیر. اگر وجود دارد نشتی است یا فشار قابل بازگرداندن نیست، بلافاصله با تیم خدمات پس از فروش Usune تماس بگیرید. را سازنده تکنسین های حرفه ای را برای رسیدگی به این مشکل اعزام می کند.
A2: ارتفاع عملیاتی معمولی از 2000 متر تجاوز نمی کند. ارتفاعات بالاتر بر عملکرد عایق تاثیر می گذارد. در صورت استفاده در محیط های با ارتفاع بالا، از قبل با Usune مشورت کنید. به عنوان یک تامین کننده حرفه ای، ما می توانیم سفارشی ارائه دهیم راه حل ها و تنظیم طرح عایق برای اطمینان از عملکرد پایدار.
A3: در شرایط عادی، تعمیر و نگهداری جامع هر 1-2 سال توصیه می شود. موارد اصلی عبارتند از: (1) بررسی فشار گاز SF6 و آب بندی؛ (2) بررسی قابلیت اطمینان اینترلاک های مکانیکی؛ (3) تمیز کردن سوئیچ و سطوح جعبه مکانیزم؛ (4) بررسی صحت نشانگرهای موقعیت؛ (5) بررسی مکانیسم عملکرد و اضافه کردن روان کننده در صورت نیاز برای جزئیات لطفا به دفترچه راهنمای محصول مراجعه کنید یا با خدمات پس از فروش تماس بگیرید. Usune همچنین آموزش تعمیر و نگهداری حرفه ای را ارائه می دهد.

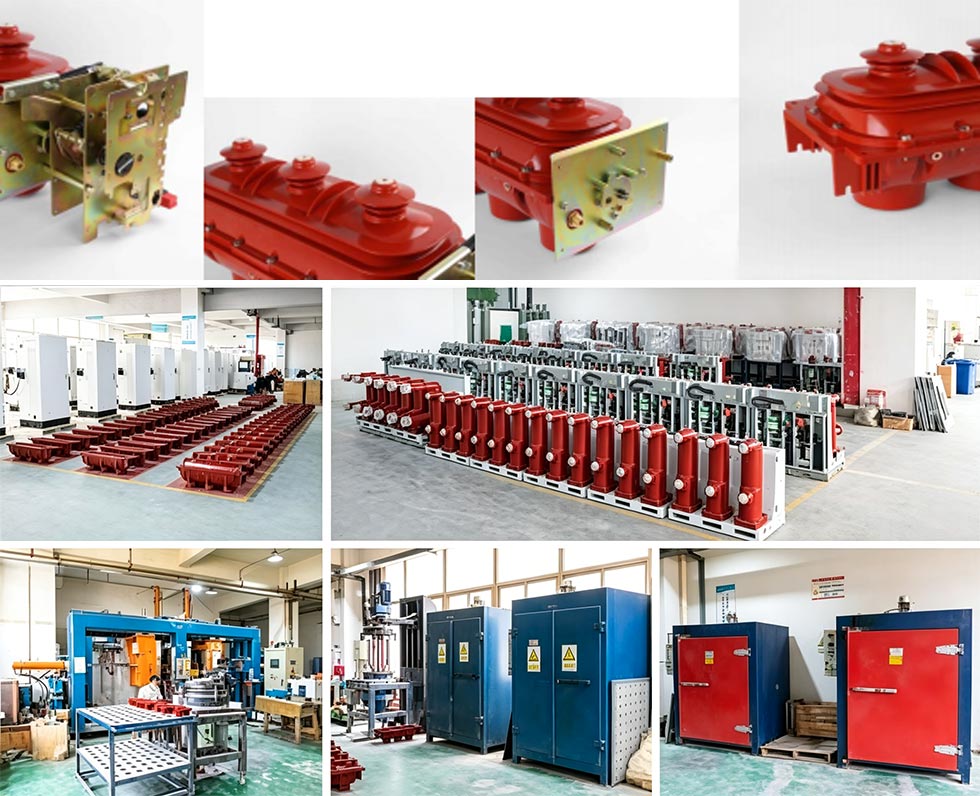

Usune به عنوان یک تولید کننده و تامین کننده حرفه ای تجهیزات الکتریکی فشار قوی، تولید استاندارد کرده است گیاهان در چین با رعایت اصل "کیفیت اول، ایمنی اول"، همه محصولات تحت کیفیت دقیق قرار می گیرند بازرسی قبل از خروج از کارخانه، رعایت استانداردهای گواهی مربوطه برای اطمینان از اعتبار محصول و قابلیت اطمینان
ما خدمات پس از فروش جامعی از جمله راهنمایی نصب، راه اندازی، تعمیر و نگهداری و آموزش فنی تیم پس از فروش ما متشکل از تکنسین های حرفه ای با تجربه است که به سرعت به آنها پاسخ می دهند نیاز دارد و راه حل های کارآمد ارائه می کند. ما همیشه از مفهوم اصلی "همه چیز برای استفاده ایمن" حمایت می کنیم برق» و همکاری با کاربران برای ایجاد یک محیط توزیع برق ایمن و پایدار.
