بررسی اجمالی مقاله
این راهنما توضیح می‌دهد که یک واحد اصلی حلقه عایق هوا چگونه کار می‌کند، کدام اجزا عملکرد آن را تعیین می‌کنند، چگونه مشخصات فنی آن را ارزیابی می‌کنند، و خریداران باید قبل از خرید چه چیزی را بررسی کنند. همچنین چالش‌های رایج برنامه، ایمنی عملیاتی و شیوه‌های تعمیر و نگهداری را پوشش می‌دهد که می‌تواند به کاهش خرابی قابل اجتناب کمک کند.
1. RMU واحد اصلی حلقه عایق هوا چیست؟

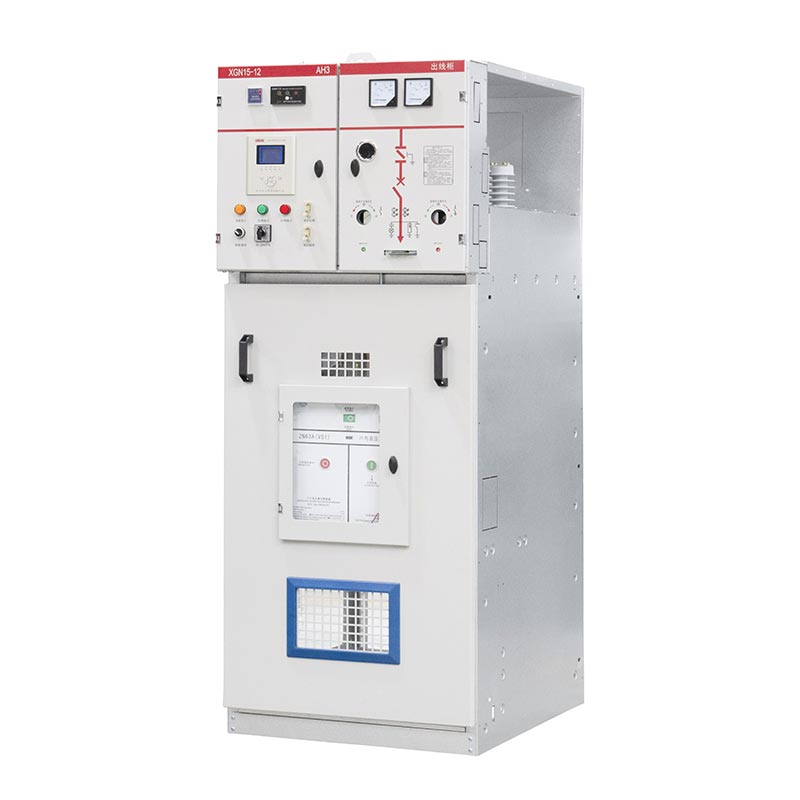

یکحلقه عایق هوا واحد اصلی RMUیک مجموعه تابلو برق با ولتاژ متوسط است که برای اتصال، کنترل و جداسازی مدارها در یک شبکه توزیع طراحی شده است. از هوای اتمسفر به عنوان یک محیط عایق در اطراف اجزای پرانرژی قابل استفاده استفاده می کند نه اینکه بر گاز SF6 به عنوان رسانه عایق اولیه در آن محفظه ها تکیه کند.
اصطلاححلقه واحد اصلینقش تجهیزات را در آرایش توزیع حلقه توصیف می کند. حلقه به طور معمول چندین نقطه توزیع را به هم متصل می کند و به برق اجازه می دهد تا زمانی که طراحی شبکه و پیکربندی عملیاتی اجازه می دهد، از جهات مختلف به یک پست برسد. یک RMU چندین عملکرد سوئیچینگ را در یک محفظه فشرده ترکیب می کند و به اپراتورهای توزیع کمک می کند تا فیدرها و اتصالات ترانسفورماتور را مدیریت کنند.
برخلاف یک ترانسفورماتور توزیع که ولتاژ الکتریکی را تغییر می دهد، یک RMU اتصال و قطع مدارهای ولتاژ متوسط را مدیریت می کند. بسته به پیکربندی آن، می تواند سوئیچینگ بار، جداسازی، ارتینگ و حفاظت فیدر را از طریق فیوزها یا قطع کننده های مدار فراهم کند.
RMU های عایق هوا در کاربردهایی استفاده می شوند که مهندسان به عملکردهای سوئیچینگ به وضوح تعریف شده، آرایش عایق بدون گاز و پیکربندی مناسب با محیط نصب نیاز دارند. قبل از مشخص کردن یکی، تیم پروژه باید ولتاژ سیستم، سطح خطا، طرح عملیاتی، فضای موجود و الزامات مربوط به تاسیسات را تایید کند.
2. یک RMU عایق شده با هوا چگونه کار می کند؟
یک RMU عایق شده با هوا، توان الکتریکی را با کنترل اتصالات بین فیدرهای حلقه ورودی و مدارهای توزیع خروجی مدیریت می کند. در یک آرایش سه طرفه معمولی، دو واحد عملکردی بخش‌های کابل حلقه را به هم متصل می‌کنند، در حالی که واحد سوم تغذیه‌کننده ترانسفورماتور محلی را تامین یا محافظت می‌کند.
عملیات توزیع عادی
در طول عملکرد عادی، دستگاه های سوئیچینگ بر اساس برنامه عملیاتی تایید شده شبکه قرار می گیرند. بسیاری از شبکه های توزیع از یک طرح کابل حلقه ای شکل با یک نقطه باز معمولی استفاده می کنند. این ترتیب یک مسیر عرضه جایگزین را بدون اینکه لزوماً کل حلقه را به عنوان یک حلقه بسته عمل کند حفظ می کند.
جداسازی خطا و بازیابی منبع
اگر یک بخش کابل خطا ایجاد کند، دستگاه های حفاظتی خطا را همانطور که طراحی شده است تشخیص می دهند یا قطع می کنند، در حالی که اپراتورها یا یک سیستم اتوماسیون تایید شده بخش آسیب دیده را ایزوله می کنند. سپس شبکه سالم باقیمانده را می توان از طریق یک تغذیه کننده جایگزین بازیابی کرد، مشروط بر اینکه رتبه بندی تجهیزات، ظرفیت شبکه، هماهنگی حفاظت و رویه های سوئیچینگ اجازه دهد.
| شرایط عملیاتی | تابع RMU | هدف عملیاتی |
|---|---|---|
| عملکرد عادی | اتصالات مدار تعیین شده را حفظ می کند. | برق را به بارهای متصل تحویل دهید. |
| نگهداری برنامه ریزی شده | مدار مربوطه را ایزوله می کند و رویه های زمین تایید شده را فعال می کند. | شرایط کار ایمن را ایجاد کنید. |
| خطای کابل | با طرح حفاظت از سیستم برای قطع یا جداسازی بخش آسیب دیده کار می کند. | محدوده شبکه آسیب دیده را محدود کنید. |
| بازیابی شبکه | به سوئیچ مجاز برای اتصال مجدد بخش های سالم در صورت مجاز اجازه می دهد. | سرویس را تا حد امکان با خیال راحت و سریع بازیابی کنید. |
مهم است که سوئیچ بار را از وقفه خطا تشخیص دهیم. سوئیچ شکست بار برای وظایف سوئیچینگ مشخص طراحی شده است. نباید فرض کرد که هر جریان اتصال کوتاه را قطع می کند. حفاظت از خطا ممکن است به یک ترکیب فیوز-سوئیچ هماهنگ یا یک قطع کننده مدار با یک رله حفاظتی مناسب نیاز داشته باشد.
3. اجزای اصلی RMU عایق شده با هوا چیست؟
چیدمان دقیق داخلی بسته به سازنده و مدل متفاوت است، اما اکثر طرح ها دستگاه های سوئیچینگ، هادی ها، سازه های عایق، مکانیسم های ایمنی و تجهیزات نظارتی اختیاری را ترکیب می کنند.
سوئیچ های شکست بار
کلیدهای قطع بار مدارها را تحت شرایط سوئیچینگ بار معمولی مشخص شده وصل یا قطع می کنند. در پیکربندی حلقه، آنها به اپراتورها اجازه می دهند تا بخش های کابل ورودی و خروجی را کنترل کنند. قابلیت های ساخت، شکست و مقاومت کوتاه مدت آنها باید با وظیفه مورد نظر مطابقت داشته باشد.
شینه ها و اتصالات الکتریکی
شینه ها مسیرهای رسانا را بین واحدهای عملکردی فراهم می کنند. مواد، سطح مقطع، کیفیت اتصال و طراحی حرارتی آنها بر قابلیت حمل جریان و افزایش دما تأثیر می گذارد. پایانه های کابل نیز باید با نوع کابل مشخص شده و ترتیب نصب سازگار باشد.
کلیدهای ارت و اینترلاک
سوئیچ های ارت هنگامی که توالی عملیاتی تایید شده اجازه می دهد، وسیله ای برای اتصال به بخش های مدار جدا شده تعیین شده را فراهم می کنند. اینترلاک های مکانیکی یا الکتریکی به جلوگیری از عملیات سوئیچینگ ممنوع کمک می کند. این مکانیسم ها مهم هستند، اما آنها جایگزین تأیید جداسازی و عدم وجود ولتاژ تحت رویه ایمنی قابل اجرا نمی شوند.
ترکیبات فیوز-سوئیچ یا کلیدهای مدار
فیدرهای ترانسفورماتور ممکن است از ترکیب فیوز-سوئیچ یا قطع کننده مدار با رله های محافظ استفاده کنند. راه حل مناسب به ویژگی های ترانسفورماتور، جریان خطا مورد انتظار، الزامات گزینش پذیری و فلسفه حفاظت شبکه بستگی دارد.
عایق ها، محفظه ها و لوازم جانبی نظارت
تکیه گاه های عایق فاصله های الکتریکی مورد نیاز را حفظ می کنند و از اجزای زنده پشتیبانی می کنند. محفظه از تجهیزات در برابر شرایط محیطی و مکانیکی مشخص شده برای محصول محافظت می کند. نشانگرهای اختیاری ولتاژ، نشانگرهای عبور خطا، اپراتورهای موتور و دستگاه های ارتباطی می توانند دید عملیاتی و کنترل از راه دور را در صورت یکپارچه سازی مناسب بهبود بخشند.
4. عایق هوا چه مزایایی دارد؟
عایق هوا می تواند مزایای عملی برای پروژه های توزیع ارائه دهد، به ویژه زمانی که صاحب پروژه می خواهد از عایق بندی مبتنی بر SF6 در محفظه های مربوطه اجتناب کند. ارزش این مزایا به طراحی تجهیزات و محیط عملیاتی بستگی دارد.
- بدون نیاز به SF6 در محفظه های عایق هوا:یک طراحی مناسب از رسیدگی، نظارت بر نشتی، و ملاحظات بازیابی پایان عمر مرتبط با SF6 در آن محفظه ها جلوگیری می کند.
- ترتیبات قابل مشاهده و در دسترس در صورت طراحی:برخی از سازه‌ها بررسی قطعات و موقعیت سوئیچینگ را برای پرسنل آموزش دیده آسان‌تر می‌کنند. قابلیت دسترسی برای مدل دقیق باید تأیید شود.
- پیکربندی مدولار:هنگامی که خانواده محصول از ترکیبات مورد نیاز پشتیبانی می کند، می توان واحدهای عملکردی را طوری ترتیب داد که نیازهای مختلف ورودی، خروجی و تغذیه کننده ترانسفورماتور را برآورده کنند.
- برنامه ریزی عملی تعمیر و نگهداری:بدون SF6 در بخش های عایق هوا، اپراتورها از وظایف خدمات مربوط به گاز برای آن بخش ها اجتناب می کنند، اگرچه تعمیر و نگهداری الکتریکی و مکانیکی ضروری است.
- پشتیبانی از اتوماسیون توزیع:اپراتورهای موتور اختیاری و لوازم جانبی نظارت می توانند از سوئیچینگ از راه دور و گزارش وضعیت پشتیبانی کنند.
محدودیت ها چیست؟
طرح‌های عایق‌شده با هوا ممکن است نیاز به فاصله‌های الکتریکی بزرگ‌تر و جای نصب بزرگ‌تری نسبت به برخی از جایگزین‌های عایق‌شده با گاز داشته باشند. رطوبت، آلودگی، تراکم، ارتفاع و شرایط محفظه نیز می تواند بر عملکرد عایق تأثیر بگذارد. طراحی بدون گاز بطور خودکار به معنای عملکرد بدون نیاز به تعمیر و نگهداری یا عملکرد برتر در هر محیطی نیست.
خریداران باید پیکربندی کامل تجهیزات، هزینه نصب، الزامات چرخه عمر، شرایط محیطی و مقررات قابل اجرا را به جای انتخاب یک RMU بر اساس عایق به تنهایی مقایسه کنند.
5. RMU های عایق هوا در کجا استفاده می شوند؟
واحدهای اصلی حلقه عایق هوا می توانند طیف وسیعی از کاربردهای توزیع ولتاژ متوسط را با توجه به درجه بندی ولتاژ، ترتیبات حفاظتی، ساخت محفظه و شرایط نصب تایید شده ارائه دهند.
کارخانه های صنعتی
کارخانه ها و تاسیسات پردازش از تجهیزات توزیع ولتاژ متوسط برای تامین ترانسفورماتورها، مناطق تولید و سایر بارهای الکتریکی استفاده می کنند. یک RMU می تواند از جداسازی فیدر پشتیبانی کند و به تیم های تعمیر و نگهداری کمک کند تا بخش های شبکه را بدون تأثیر غیرضروری بر کل سایت مدیریت کنند.
توسعه های تجاری و مسکونی
مجتمع‌های اداری، ساختمان‌های آپارتمانی، املاک خرده‌فروشی و پروژه‌های با کاربری مختلط ممکن است از RMU در پست‌های توزیع محلی استفاده کنند. ترتیبات عملکردی فشرده می تواند مدیریت فیدرهای ترانسفورماتور متعدد را در یک زیرساخت الکتریکی برنامه ریزی شده ساده کند.
شبکه های توزیع آب و برق
اپراتورهای توزیع ممکن است RMU ها را در نقاط اتصال شبکه نصب کنند تا بخش های فیدر را کنترل کرده و از روش های بازیابی پشتیبانی کنند. واحد انتخاب شده باید الزامات حفاظتی، سوئیچینگ، نصب و مستندسازی خاص ابزار را برآورده کند.
انرژی های تجدیدپذیر و پروژه های زیرساختی
تاسیسات خورشیدی، تاسیسات زیربنایی و سایر پروژه های انرژی ممکن است نیاز به سوئیچینگ ولتاژ متوسط بین مدارهای جمع آوری، ترانسفورماتورها و شبکه توزیع داشته باشند. RMU باید با توجه به سهم واقعی خطا، وظیفه سوئیچینگ و طراحی اتصال به شبکه انتخاب شود.
برای تأسیسات در فضای باز یا ساحلی، تیم های پروژه باید حفاظت محوطه، مقاومت در برابر خوردگی، محدوده دما، کنترل تراکم و آب بندی ورودی کابل را نیز ارزیابی کنند. مناسب بودن هر مدل خاص باید در برابر شرایط خدمات اعلام شده سازنده تایید شود.
6. خریداران چه مشخصاتی را باید بررسی کنند؟
انتخاب یک RMU عایق هوا به چیزی بیش از مطابقت با ولتاژ اسمی نیاز دارد. رتبه‌بندی‌های نادرست یا یک ترتیب حفاظتی نامناسب می‌تواند خطرات ایمنی، تاخیر در راه‌اندازی و تغییرات پرهزینه تجهیزات را ایجاد کند. خریداران باید قبل از درخواست قیمت، پارامترهای شبکه و الزامات پروژه را به سازنده ارائه دهند.
| مشخصات | چه چیزی را تأیید کنید | چرا مهم است |
|---|---|---|
| ولتاژ نامی | سازگاری با ولتاژ اسمی و حداکثر کارکرد سیستم. | اطمینان حاصل می کند که درجه بندی عایق و تجهیزات با شبکه مطابقت دارد. |
| جریان نامی | رتبه بندی جریان باسبار، حلقه-سوئیچ و فیدر. | از انتخاب تجهیزات نامناسب برای بار مورد انتظار جلوگیری می کند. |
| عملکرد اتصال کوتاه | دارای رتبه بندی کوتاه مدت در برابر جریان، مدت زمان و وظایف مربوط به ساخت یا شکستن. | تابلو برق را با سطح خطای محاسبه شده مطابقت می دهد. |
| پیکربندی عملکردی | تعداد راه ها، کلیدهای حلقه، فیدرهای ترانسفورماتور و مفاد انبساط. | تجهیزات را با نمودار تک خطی تراز می کند. |
| روش حفاظتی | ترکیب فیوز-سوئیچ یا قطع کننده مدار و آرایش رله. | از پاکسازی و هماهنگی صحیح خطا پشتیبانی می کند. |
| عایق ها و ترخیص ها | طراحی عایق هوا و فاصله های الکتریکی مورد نیاز. | از عملکرد دی الکتریک در شرایط مشخص پشتیبانی می کند. |
| محیط نصب | استفاده در محیط داخلی یا خارجی، ارتفاع، رطوبت، دما و آلودگی. | خطرات محیطی و عایق کاری را کاهش می دهد. |
| حفاظت از محوطه | رتبه بندی IP مشخص شده و الزامات دسترسی. | حفاظت در برابر نفوذ در شرایط آزمایش شده را تعریف می کند. |
| طبقه بندی ایمنی | طبقه بندی قوس داخلی مورد نیاز، اضلاع قابل دسترسی، جریان و مدت زمان. | به الزامات حفاظتی پرسنل خاص پروژه می پردازد. |
| اتوماسیون | عملیات دستی یا موتوری، منبع کمکی، سیگنال ها و پروتکل ارتباطی. | سازگاری با نظارت از راه دور یا SCADA را تضمین می کند. |
| اسناد انطباق | استانداردهای قابل اجرا، گزارش‌های آزمون نوع، سوابق آزمون معمول و گواهی‌ها. | پشتیبانی از تایید فنی و پذیرش پروژه. |
استانداردهای قابل اجرا را درک کنید
IEC 62271-200 تابلو برق و مجموعه های کنترلی محصور در فلز AC را برای ولتاژهای نامی بالاتر از 1 کیلو ولت و تا 52 کیلو ولت شامل کاربردهای داخلی و خارجی مربوطه پوشش می دهد. ویرایش و اصلاحات مربوطه باید در مقابل مشخصات پروژه تایید شود. بسته به پیکربندی تجهیزات، استانداردهای اضافی برای سوئیچ ها، قطع کننده های مدار، ترکیبات کلید-فیوز و دستگاه های ارت نیز ممکن است اعمال شود.
برای مرجع، به نشریه رسمی IEC 62271-200 مراجعه کنید. انطباق باید برای مدل و پیکربندی واقعی پیشنهادی تأیید شود. یک بیانیه کلی مبنی بر اینکه یک محصول از استاندارد IEC پیروی می کند، جایگزینی برای اسناد پشتیبانی مناسب نیست.
سوالاتی که باید قبل از ثبت سفارش بپرسید
- آیا RMU پیشنهادی با نمودار تک خطی تایید شده و آرایش کابل مطابقت دارد؟
- آیا قابلیت های جریان نامی و اتصال کوتاه برای مطالعه سیستم کافی است؟
- کدام عملکردهای حفاظتی و ارتینگ به عنوان استاندارد گنجانده شده است؟
- آیا شواهد تست نوع و سوابق آزمایش معمول کارخانه برای پیکربندی مربوطه موجود است؟
- آیا ابعاد، موقعیت های ورودی کابل، جزئیات فونداسیون، و مجوزهای نگهداری تایید شده است؟
- آیا قطعات یدکی، دستورالعمل های عملیاتی، پشتیبانی راه اندازی و شرایط گارانتی به وضوح مشخص شده است؟
7. الزامات ایمنی و نصب چه اهمیتی دارد؟
نصب تابلو برق ولتاژ متوسط باید توسط پرسنل واجد شرایط و طبق نقشه های تایید شده، مقررات برق محلی، دستورالعمل های سازنده و رویه های ایمنی خاص سایت انجام شود. از آنجایی که تجهیزات ممکن است حاوی انرژی الکتریکی خطرناک ذخیره شده یا القا شده باشند، راه اندازی و تعمیر و نگهداری هرگز نباید تنها به موقعیت سوئیچ بصری متکی باشد.
آماده سازی سایت
قبل از تحویل، تأیید کنید که فونداسیون، ترانشه های کابل، فضای خم شدن کابل، مسیرهای دسترسی، الزامات تهویه و فاصله های عملیاتی با نقشه های تایید شده مطابقت دارند. منطقه نصب باید در محدوده محیطی مشخص شده باقی بماند و اجازه عملیات و نگهداری ایمن را بدهد.
پایان کابل و ارتینگ
از لوازم جانبی کابل سازگار استفاده کنید و دستورالعمل های پایان کار سازنده را دنبال کنید. آماده سازی هادی، گشتاور اتصال، شناسایی فاز، وضعیت عایق و اتصالات زمین را بررسی کنید. پایانه های نصب شده ضعیف می توانند منجر به گرمای بیش از حد، تخلیه جزئی، خرابی عایق یا خرابی الکتریکی شوند.
چک های راه اندازی
راه اندازی باید از یک طرح آزمایشی تایید شده پیروی کند که منعکس کننده طراحی محصول و الزامات پروژه باشد. بررسی‌های معمولی شامل بازرسی عملکرد مکانیکی، اینترلاک‌ها، سیم‌کشی، تداوم زمین، تنظیمات حفاظتی، مدارهای کنترلی و نتایج تست الکتریکی مربوطه است. آزمون های دقیق و معیارهای پذیرش باید توسط مهندسان واجد شرایط تعریف شود.
8. چگونه اپراتورها می توانند RMU عایق شده هوا را حفظ کنند؟
اگرچه یک RMU عایق‌شده هوا از سرویس‌دهی گاز SF6 در محفظه‌های عایق‌شده با هوا اجتناب می‌کند، اما همچنان به یک برنامه تعمیر و نگهداری متناسب با طراحی، وظیفه، سن و محیط نصب آن نیاز دارد. تعمیر و نگهداری پیشگیرانه به شناسایی خرابی قبل از ایجاد یک قطع یا حادثه ایمنی کمک می کند.
مناطق بازرسی توصیه شده
- شرایط محوطه:خوردگی، آسیب فیزیکی، ورود آب، تهویه مسدود شده و مهر و موم های آسیب دیده را بررسی کنید.
- شرایط عایق:در طول بازرسی های تایید شده به دنبال آلودگی، رطوبت، علائم ردیابی، ترک خوردگی یا سایر علائم خرابی باشید.
- مکانیسم های سوئیچینگ:مکانیسم های عملیاتی، نشانگرهای موقعیت، قفل ها و شرایط مکانیکی را طبق رویه های سازنده بررسی کنید.
- اتصالات و کابل ها:پایانه ها و اتصالات در دسترس را برای علائم گرم شدن بیش از حد، شل بودن یا آسیب عایق با استفاده از روش های تایید شده بررسی کنید.
- حفاظت و کنترل:تنظیمات رله، برق کمکی، آلارم‌ها، اپراتورهای موتور و عملکردهای ارتباطی را در صورت نصب بررسی کنید.
- سوابق:بازرسی اسناد، نتایج آزمایش، خطاها، عملیات سوئیچینگ و اقدامات اصلاحی.
هر چند وقت یکبار باید یک RMU بازرسی شود؟
هیچ بازرسی واحدی برای هر نصب مناسب نیست. برنامه تعمیر و نگهداری سازنده، مقررات قابل اجرا، الزامات ابزار و ارزیابی ریسک سایت را دنبال کنید. تجهیزات در محیط های گرد و غبار، مرطوب، خورنده یا با بارهای سنگین ممکن است به بررسی های مکرر وضعیت نیاز داشته باشند.
محفظه های مهر و موم شده یا محدود شده را باز نکنید، اجزای فعال را تنظیم نکنید، یا بدون مجوز، جداسازی و روش های آزمایشی، کار مزاحم انجام ندهید. اگر گرمای غیرعادی، صدای تخلیه، بوی سوختن، آلارم های غیرمنتظره یا مقاومت مکانیکی رخ داد، موضوع را به سرعت به پرسنل تعمیر و نگهداری واجد شرایط برسانید.
9. تیم های پروژه باید از چه مشکلات رایجی جلوگیری کنند؟
بسیاری از مشکلات پروژه تابلو برق قبل از برق رسانی شروع می شود. مشخصات واضح، مستندات کامل و هماهنگی بین تامین کننده تجهیزات، طراح برق، نصاب و کاربر نهایی می تواند تاخیرهای قابل اجتناب را کاهش دهد.
| مسئله رایج | پیامد بالقوه | اقدام پیشگیرانه |
|---|---|---|
| رتبه بندی اشتباه نادرست | تجهیزات ممکن است در مقابل وظیفه خطای واقعی شبکه مقاومت نکنند. | قبل از تأیید نتایج مطالعه خطا و رتبه‌بندی تجهیزات را تأیید کنید. |
| پیکربندی فیدر اشتباه است | عدم وجود عملکرد سوئیچینگ یا حفاظتی و طراحی مجدد پرهزینه. | نمودار تک خطی و برنامه واحد عملکردی را مرور کنید. |
| لوازم جانبی کابل ناسازگار | مشکلات نصب یا پایانه های کابل نامطمئن. | مشخصات کابل و کیت های پایان تایید شده را تایید کنید. |
| شرایط نامناسب سایت | تراکم، خوردگی، مشکلات عایق، یا محدودیت دسترسی. | شرایط سرویس، طراحی محفظه، و مجوزهای نصب را بررسی کنید. |
| مستندات آزمون ناقص | بازرسی، پذیرش یا راه اندازی با تاخیر | در حین تدارکات در مورد سوابق و گواهی های آزمایشی مورد نیاز توافق کنید. |
| مسئولیت های تعمیر و نگهداری نامشخص | بازرسی از دست رفته و واکنش کندتر خطا. | روش های عملیاتی، آموزش، قطعات یدکی و پشتیبانی خدمات را تعریف کنید. |
برای تیم های تدارکات، موثرترین رویکرد، تعریف الزامات فنی قبل از مقایسه قیمت ها است. اگر پیکربندی پیشنهادی به مهندسی اضافی، تغییرات نصب، یا لوازم جانبی پشتیبانی نشده نیاز داشته باشد، ممکن است قیمت اولیه پایین بهترین ارزش کلی را نشان ندهد.
10. سوالات متداول
هدف اصلی از RMU واحد اصلی حلقه عایق هوا چیست؟
هدف اصلی آن مدیریت سوئیچینگ، جداسازی و اتصالات توزیع در یک شبکه ولتاژ متوسط است. بسته به پیکربندی، محافظت از تغذیه کننده ترانسفورماتور را نیز فراهم می کند و از جداسازی بخش های کابل معیوب پشتیبانی می کند.
عایق هوا در RMU به چه معناست؟
این بدان معناست که هوای اتمسفر به عنوان وسیله ای عایق در اطراف اجزای پرانرژی مربوطه عمل می کند. آرایش دقیق عایق بستگی به طراحی محصول دارد و این اصطلاح به خودی خود تکنولوژی سوئیچینگ یا قطع قوس را تعریف نمی کند.
آیا RMU SF6 عایق هوا بدون نیاز است؟
طراحی عایق هوا می تواند از SF6 در محفظه های عایق مربوطه جلوگیری کند. خریداران باید مستندات فنی سازنده را بررسی کنند تا تأیید کنند که آیا مجموعه کامل پیشنهادی حاوی هر گونه SF6 یا سایر گازهای عایق است یا خیر.
تفاوت بین RMU و ترانسفورماتور چیست؟
یک RMU اتصالات الکتریکی را در شبکه توزیع کنترل و محافظت می کند، در حالی که یک ترانسفورماتور ولتاژ را از یک سطح به سطح دیگر تغییر می دهد. آنها ممکن است با هم در یک پست توزیع نصب شوند، اما عملکردهای متفاوتی دارند.
آیا یک RMU عایق هوا می تواند به طور خودکار برق را پس از یک خطا بازیابی کند؟
نه لزوما. واحدهای اصلی ممکن است به تعویض دستی مجاز نیاز داشته باشند. جداسازی یا بازیابی خودکار خطا به حفاظت مناسب، سوئیچینگ موتوری، منطق کنترل، ارتباطات و یک طرح اتوماسیون شبکه تایید شده نیاز دارد.
کدام رتبه های فنی در هنگام خرید RMU مهم هستند؟
پارامترهای کلیدی شامل ولتاژ نامی، جریان نامی، مقاومت در برابر اتصال کوتاه و قابلیت ساخت، وظایف سوئیچینگ، آرایش حفاظتی، عملکرد عایق، شرایط محیطی، رتبه بندی محفظه و هرگونه طبقه بندی قوس داخلی مورد نیاز است.
آیا RMU عایق هوا نیاز به تعمیر و نگهداری دارد؟
بله. اپراتورها باید برنامه تعمیر و نگهداری سازنده را دنبال کنند و محفظه، عایق، مکانیسم های سوئیچینگ، انتهای کابل، سیستم ارت، دستگاه های حفاظتی و تجهیزات کنترل اختیاری را در صورت لزوم بازرسی کنند.
کدام استاندارد مربوط به RMU های ولتاژ متوسط محصور در فلز است؟
IEC 62271-200 یک استاندارد کلیدی برای مجموعه های تابلو برق محصور شده فلزی متناوب با توان بالای 1 کیلو ولت و تا 52 کیلو ولت است. استانداردهای دیگری ممکن است برای دستگاه های سوئیچینگ و حفاظت فردی اعمال شود. تیم پروژه باید نسخه های مورد نیاز و مستندات آزمایشی محصول واقعی را تأیید کند.
خریداران چگونه می توانند یک سازنده RMU را ارزیابی کنند؟
مستندات فنی سازنده، گزینه‌های پیکربندی محصول، شواهد آزمایش نوع قابل اجرا، روش‌های معمول آزمایش کارخانه، کنترل‌های کیفیت، راهنمایی‌های نصب، در دسترس بودن قطعات یدکی، شرایط گارانتی، و توانایی برآوردن الزامات خاص پروژه را بررسی کنید.
RMU مناسب عایق هوا را برای پروژه خود انتخاب کنید
توزیع ولتاژ متوسط قابل اعتماد با پیکربندی صحیح تجهیزات، مشخصات فنی دقیق و درک روشنی از شرایط سایت آغاز می شود. چه در حال برنامه ریزی یک سیستم توزیع برق صنعتی، یک توسعه تجاری یا یک پروژه شبکه برق شهری باشید، انتخاب دقیق تجهیزات می تواند از عملیات ایمن تر و برنامه ریزی تعمیر و نگهداری قابل اعتمادتر پشتیبانی کند.
