با ارتقای مستمر شبکه های برق شهری، تولید انرژی جدید و سیستم های تامین برق صنعتی، تابلو برق ولتاژ متوسط فشرده، هوشمند و کم تعمیر و نگهداری به تجهیزات اصلی ضروری برای مهندسی توزیع برق تبدیل شده است. راواحد اصلی حلقه با مدار شکن، که توسط واحد اصلی حلقه عایق هوا سری XGN15 SF6 نشان داده شده است، به دلیل ردپای کوچک، عملکرد پایدار و مقیاس پذیری قوی، به تدریج جایگزین تابلو برق حجیم سنتی شده است. این وبلاگ محصولات تولید شده توسطشرکت ژجیانگ اوسونه الکتریک با مسئولیت محدودبه عنوان هسته، به طور جامع ویژگی های محصول، پارامترهای فنی کامل، ساختار داخلی، مشخصات عملیاتی، سناریوهای کاربردی و خدمات پشتیبانی را معرفی می کند.

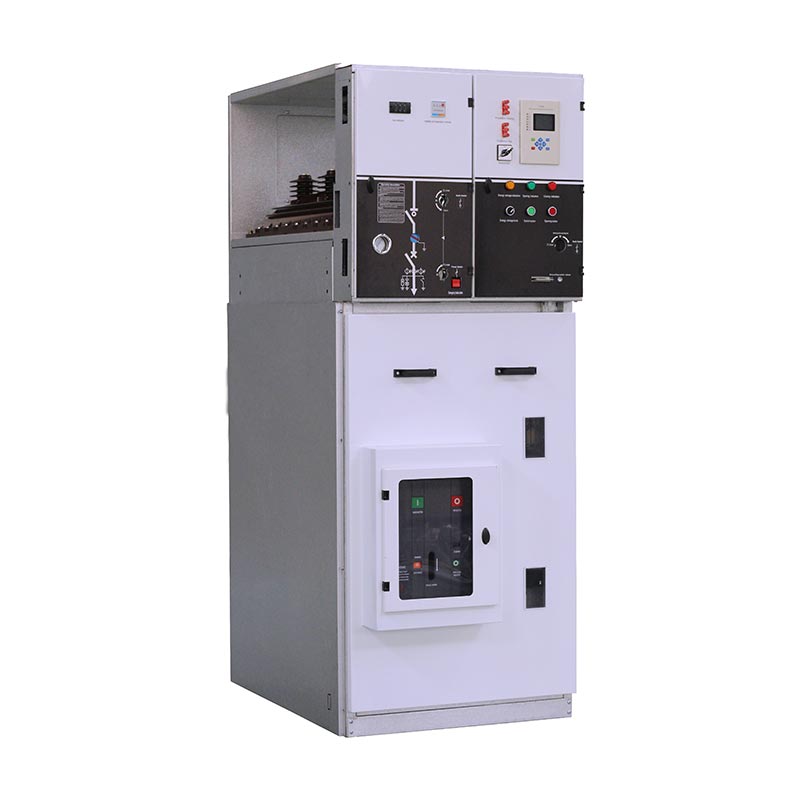

را واحد اصلی حلقه با مدار شکنیک تابلو برق مدولار محصور در فلز است که به طور ویژه برای سیستم های توزیع برق ولتاژ متوسط 12 کیلو ولت تا 36 کیلو ولت توسعه یافته است. با استفاده از سوئیچ بار هگزا فلوراید سولفورید SF6 پیشرفته و فناوری عایق هوا، عملکردهای قطع مدار، حفاظت، نظارت و قفل کردن را در یک کابینت ادغام می کند. توسعه و تولید مستقل توسطشرکت ژجیانگ اوسونه الکتریک با مسئولیت محدودمحصول سری XGN15 دارای چیدمان فشرده، عملکرد انعطاف پذیر و قفل مکانیکی قابل اعتماد است.
متفاوت از کابینت های سوئیچ معمولی، این واحد اصلی حلقه برای اتوماسیون توزیع برق طراحی شده است. سختی ساخت و ساز در محل و نگهداری بعدی را بسیار کاهش می دهد و برای فضاهای نصب باریک مختلف مناسب است. با پشتیبانی سیستم تحقیق و توسعه، تولید و آزمایش کامل شرکت، هر لینک تولیدی کاملاً با استانداردهای بین المللی مطابقت دارد و عملکرد پایدار طولانی مدت محصولات را در محیط های پیچیده توزیع برق تضمین می کند. این به طور گسترده ای در نوسازی شبکه برق شهری و روستایی، تامین برق صنعتی و عمرانی، انرژی های نو و سایر زمینه ها در داخل و خارج از کشور ترویج شده است.
واحد اصلی حلقه با مدار شکندر بازار تابلو برق ولتاژ متوسط با قدرت هسته های متعدد متمایز است. در ترکیب با فناوری تحقیق و توسعه مستقل و طراحی بهینه، مزایای اصلی آن به شرح زیر خلاصه می شود:
پیکربندی سوئیچ اصلی متنوع: مجهز به سوئیچ بار SF6 خود تولید شده به عنوان استاندارد، که عمر طولانی، عملکرد پایدار و هزینه نگهداری پایین دارد. کاربران همچنین می توانند برای بهبود ظرفیت شکست و سطح حفاظت ایمنی، نصب قطع کننده های مدار خلاء را انتخاب کنند و با نیازهای مختلف توزیع برق سازگار شوند.
•عملیات دوگانه و ارتقاء هوشمند: از هر دو حالت عملیات دستی و الکتریکی پشتیبانی می کند تا عادات مختلف عملیات در محل را برآورده کند. می توان آن را با دستگاه های FTU و RTU برای تحقق کنترل از راه دور، سیگنال دهی از راه دور، اندازه گیری از راه دور و تنظیم از راه دور، مطابق با الزامات "چهار راه دور" اتوماسیون توزیع و تحقق مدیریت هوشمند شبکه مطابقت داد.
• فناوری مانیتورینگ و حفاظت پیشرفته: سنسورها و رله های حفاظتی با دقت بالا تعبیه شده که می توانند وضعیت عملکرد تجهیزات را در زمان واقعی نظارت کنند، به سرعت به خطاها پاسخ می دهند و به طور موثر از ایمنی سیستم های توزیع برق و اپراتورها محافظت می کنند.
•ساختار سبک و قابل گسترش: طرح مونتاژ بهینه را اتخاذ می کند که برای حمل و نقل، بالا بردن و نصب راحت است. طراحی مدولار از ترکیب رایگان و افزایش ظرفیت بعدی پشتیبانی می کند و به طور انعطاف پذیر با تغییر تقاضای برق بازار مقابله می کند.
•ایمنی بالا و اندازه جمع و جور: ساختار عایق هوا + دستگاه قفل مکانیکی قابل اعتماد، به طور موثر از عملکرد نادرست جلوگیری می کند. اندازه کابینت کوچک باعث صرفه جویی در فضای کف می شود، که تجهیزات ترجیحی برای پست ها و اتاق های توزیع با فضای محدود است.
برای اطمینان از عملکرد پایدار و ایمنواحد اصلی حلقه با مدار شکن,تجهیزات الزامات روشنی برای محیط عملیاتی دارند. تمامی محصولات مطابق با استانداردهای زیر تست می شوند:
1. حداکثر ارتفاع: ≤1000 متر
2. محدوده دمای محیط: -35 ~ 45 ℃، حداکثر اختلاف دما نباید از 25 ℃ تجاوز کند
3. استاندارد رطوبت: میانگین رطوبت نسبی روزانه ≤95٪. میانگین رطوبت نسبی ماهانه ≤90%
4. مقاومت لرزه ای: با شدت لرزه ای 8 درجه و کمتر سازگار شوید
5. الزامات سایت: بدون لرزش شدید، ضربه، آتش باز، خوردگی شیمیایی و خطرات انفجار
لطفاً برای افزایش طول عمر تجهیزات و جلوگیری از خرابی های عملیاتی، قبل از نصب، محیط در محل را تأیید کنید.
جدول زیر تمام پارامترهای فنی استاندارد سری XGN15 را فهرست می کندواحد اصلی حلقه با مدار شکن12 کیلو ولت، 24 کیلو ولت و 36 کیلو ولت سه سطح ولتاژ اصلی را پوشش می دهد، برای مرجع تدارکات و طراحی مهندسی شما:
| S/N | نام | واحد | 12 کیلو ولت | 24 کیلو ولت | 36 کیلو ولت |
| 1 | ولتاژ نامی | کیلوولت | 12 | 24 | 36 |
| 2 | جریان نامی | A | 630 | 630 | 630 |
| 3 | جریان قطعی حلقه بسته نامی | A | 630 | 630 | 630 |
| 4 | امتیاز بر اساس جریان قطع بار | A | 630 | 630 | 630 |
| 5 | دارای جریان مقاومت کوتاه مدت | kA | 16 | 16 | 16 |
| 6 | حداکثر جریان مقاومتی نامی | kA | 40 | 40 | 40 |
| 7 | جریان تولید اتصال کوتاه نامی | kA | 40 | 40 | 40 |
| 8 | ولتاژ تحمل فرکانس توان نامی (فاز به فاز و فاز به زمین) | کیلوولت | 28 | 50 | 70 |
| 9 | ولتاژ تحمل فرکانس توان نامی (در سراسر فاصله ایزوله) | کیلوولت | 32 | 60 | 80 |
| 10 | ولتاژ مقاوم در برابر صاعقه (فاز به فاز و فاز به زمین) | کیلوولت | 75 | 125 | 170 |
| 11 | ولتاژ مقاومت در برابر صاعقه (در سراسر فاصله ایزوله) | کیلوولت | 85 | 145 | 195 |
| 12 | جریان انتقال نامی | A | 630 | 630 | 630 |
| 13 | استقامت مکانیکی | عملیات | M1 1000 | M1 1000 | M1 1000 |
| 14 | استقامت الکتریکی | عملیات | E1 | E1 | E1 |
| 15 | فشار گاز SF6 (20℃) | نوار | 0.5 | 0.5 | 0.5 |
| 16 | نرخ نشت سالانه | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | درجه حفاظت از محوطه | / | IP3X | IP3X | IP3X |
راواحد اصلی حلقه با مدار شکناز انواع کابینت و پیکربندی اجزای انعطاف پذیر پشتیبانی می کند. بدنه های مختلف کابینت استانداردهای اندازه متناظر را برای سیستم های 12 کیلو ولت، 24 کیلو ولت و 36 کیلوولت دارند که در جدول زیر نشان داده شده است:
| خیر | نوع کلید | پیکربندی اختیاری | ابعاد 12 کیلوولت (W×D×H، mm) | ابعاد 24 کیلوولت (W×D×H، mm) | ابعاد 36 کیلوولت (W×D×H، mm) |
| 1 | پنل LBS ورودی/خروجی | کلید بار، کلید ارتینگ، شینه اصلی | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | پنل محافظ ترانسفورماتور | کلید بار، کلید ارت، فیوز، شینه اصلی | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | پنل اندازه گیری | ترانسفورماتور، فیوز، شینه اصلی | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | پنل خروجی CB | شکن، ترانسفورماتور جریان، کلید بار، کلید ارت، حفاظت رله، شینه اصلی | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | خروجی CB با پنل اندازه گیری | قطع کننده، ترانسفورماتور جریان، ترانسفورماتور، کلید بار، کلید ارت، حفاظت رله، شینه اصلی | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 ساختار کلی کابینه
کابینه ازواحد اصلی حلقه با مدار شکنبه واحدهای مستقل بالا و پایین، با پارتیشن واضح و ایمنی قوی تقسیم می شود:
1-اتاق شینه: در قسمت بالای کابینت، شین اصلی از کل گروه تابلو عبور می کند تا انتقال نیرو بین کابینت ها انجام شود.
2. اتاق سوئیچ اصلی: مجهز به سوئیچ بار SF6 محصور در رزین اپوکسی، با سوراخ مشاهده و چگالی سنج گاز SF6 اختیاری.
3. اتاق کابل: فضای جادار برای سیم کشی کابل، که می تواند به صاعقه گیر، ترانسفورماتور جریان و سایر لوازم جانبی مجهز شود. صفحه پایین و درب کابینت برای نصب آسان کابل قابل جدا شدن هستند.
4. مکانیزم عملیاتی و اتاق کنترل ولتاژ پایین: مجهز به قفل مکانیکی، نشانگر موقعیت، کنتاکت های کمکی، سیم پیچ و سایر اجزاء، پشتیبانی از حلقه های کنترل مختلف و ابزار اندازه گیری.
واحد اصلی حلقه ماژول XGN15 V از قطع کننده مدار خلاء، قطع کننده مدار SF6، مکانیسم اینترلاک و سوئیچ ارت تشکیل شده است. روش های نصب به صورت ثابت جلو و ثابت جانبی می باشد. قطع کننده مدار و سوئیچ بار را می توان برای جلوگیری از عملکرد نادرست در هم قفل کرد.
6.2 دو نوع مکانیسم عملیاتی
• نوع K (مکانیسم تک فنر دو کاره): سوئیچ بار توسط اهرم یا موتور به طور مستقل کار می کند. سوئیچ ارت توسط فنر فشاری هدایت می شود و توسط یک اهرم جداگانه کار می کند.
• نوع A (مکانیسم دو فنر دو کاره): سوئیچ بار از ذخیره انرژی فنر، اهرم پشتیبانی، موتور یا دکمه خاموش می شود. کلید ارت توسط یک اهرم مستقل با محرک فنر کار می کند.
تمام عملیات ازواحد اصلی حلقه با مدار شکنباید با بسته بودن درب کابینت انجام شود. اپراتورها باید فرآیند استاندارد شده را دنبال کنند:
7.1 عملیات روشن شدن
1. اطمینان حاصل کنید که درب کابینت کاملا بسته است، دستگیره عملیاتی را در سوراخ بالایی وارد کنید و 180 درجه در خلاف جهت عقربه های ساعت بچرخانید تا صدای جداسازی ترمز شنیده شود و کلید ارت جدا شود.
2. دستگیره را در سوراخ پایینی قرار دهید و 180 درجه در جهت عقربه های ساعت بچرخانید تا صدای بسته شدن شنیده شود. نشانگر در موقعیت کار قرار دارد و عملیات روشن شدن کامل شده است.
7.2 عملیات خاموش کردن
1. دستگیره را در سوراخ پایینی قرار دهید و 180 درجه در خلاف جهت عقربه های ساعت بچرخانید تا برق قطع شود. اگر مجهز به یک دکمه است، مستقیماً دکمه سفر را فشار دهید.
2. بررسی کنید که نمایشگر زنده به طور کامل خاموش شده است تا اطمینان حاصل شود که اتاق کابل بدون قدرت است. دستگیره را در سوراخ بالایی قرار دهید و 180 درجه در جهت عقربه های ساعت بچرخانید تا کلید ارت را ببندید. قفل درب کابینت باز می شود و عملیات خاموش کردن کامل می شود.
توجه: قبل از هر بار تعویض فشار سنج SF6 را بررسی کنید تا مطمئن شوید که تجهیزات در محدوده فشار عادی کار می کنند.
8.1 حمل و نقل و ذخیره سازی
• هنگامی که کابینت بر روی صفحه پایین ثابت می شود، می توان آن را با لیفتراک حمل کرد. در غیر این صورت، از بالابر انتگرال استفاده کنید. تجهیزات در هنگام حمل و نقل باید عمودی نگه داشته شوند و نباید واژگون شوند.
• برای جلوگیری از رطوبت، گرد و غبار و خوردگی، تابلو را نباید برای مدت طولانی در فضای باز نگهداری کرد.
8.2 قوانین نگهداری
1. تجهیزات در عرض 3 سال تحت شرایط عملیاتی عادی بدون نیاز به تعمیر و نگهداری است و مکانیسم عملیاتی فنر نیازی به روغن کاری ندارد.
2. چرخه تعمیر و نگهداری منظم 1 سال است. محتویات نگهداری شامل سفت کردن تمام کانکتورهای الکتریکی، جاروبرقی و بازرسی اجزای داخلی است.
3. آزمایش های بسته شدن و باز کردن همه کلیدها و کلیدهای ارت را به طور منظم انجام دهید و حلقه الکتریکی را برای اطمینان از عملکرد انعطاف پذیر آزمایش کنید.
4. قبل از راه اندازی دستگاه های حفاظت رله را بازرسی و رفع اشکال کنید.
9.1 اسناد و لوازم جانبی پیوست
هر مجموعه ازواحد اصلی حلقه با مدار شکنبا مواد کامل تحویل داده می شود: گواهی محصول، دفترچه راهنمای عملیات، نقشه های طراحی مهندسی و یک مجموعه دسته عملیات ویژه.
9.2 اطلاعات سفارش مورد نیاز است
مشتریان در هنگام سفارش باید اطلاعات زیر را ارائه دهند: نمودار سیم کشی مدار اصلی، طرح نصب تابلو، مدل اجزاء، شماتیک حلقه کمکی و سایر الزامات فنی خاص، تا از سفارشی سازی دقیق محصولات اطمینان حاصل شود.
شرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین در سال 2011 تأسیس شد و در منطقه توسعه اقتصادی یوئکینگ، یک پایگاه معروف تولید برق در چین واقع شده است. این شرکت دارای سرمایه ثبت شده 8 میلیون دلار آمریکا، 4300 کارگاه تولید مدرن و بیش از 100 کارمند حرفه ای است. پس از سال ها توسعه، سه خط تولید اصلی را ساخته است: خط تولید تابلو برق فشار ضعیف و متوسط، خط تولید قطع کننده مدار فشار قوی و خط تولید تزریق رزین اپوکسی.
این شرکت تحقیق و توسعه، تولید و فروش را با ماتریس کامل محصول پوشش می دهد که تابلو برق فشار قوی و پایین، ترانسفورماتورها، سلف های متقابل، قطع کننده های مدار ولتاژ بالا و لوازم جانبی کلید را پوشش می دهد. این شرکت گواهینامه های ISO 9001، ISO 14001 و ISO 45001 را گذرانده است و به تامین کننده واجد شرایط شرکت گرید دولتی چین و شرکت ساخت و ساز راه آهن چین تبدیل شده است. با بیش از 14 سال تجربه در صنعت، این شرکت دارای یک تیم تحقیق و توسعه با تجربه و سیستم کنترل دقیق QC است که از سفارشی سازی OEM پشتیبانی می کند. چرخه تولید معمولی در عرض 15-20 روز کنترل می شود و همه محصولات به گزارش های آزمایش کامل مجهز هستند تا کیفیت قابل اعتماد را تضمین کنند.
راواحد اصلی حلقه با مدار شکندر بسیاری از پروژه های کلیدی در داخل و خارج از کشور استفاده شده است و تجربه مهندسی غنی را جمع آوری می کند:
• پروژه های پرتاب هوافضا
• پروژه های نیروگاه و کارخانه شیمیایی گروه Huaneng
• نیروگاه های هسته ای، نیروگاه های برق آبی و مراکز ذخیره سازی نفت
• جوامع مسکونی شهری، مجتمع های تجاری و نقاط دیدنی پشتیبانی کننده توزیع برق
•318 بزرگراه ملی، راه آهن، تونل و سایر پروژه های تامین برق حمل و نقل
عملکرد پایدار محصول و خدمات پس از فروش متفکرانه مورد تحسین پیمانکاران مهندسی و کاربران نهایی قرار گرفته است.
Q1: آیا تولید کننده یا شرکت تجاری هستید؟
A: ما یک کارخانه مستقیم حرفه ای هستیم. همهواحد اصلی حلقه با مدار شکنو سایر محصولات الکتریکی به طور مستقل و با قیمت های مستقیم کارخانه ای رقابتی تولید می شوند.
Q2: چه مدت می توانم نقل قول را پس از ارسال درخواست دریافت کنم؟
پاسخ: تیم فروش ما ظرف 24 ساعت پس از دریافت تقاضای دقیق شما یک نقل قول رسمی ارائه می دهد.
Q3: آیا می توانیم آرم و ظاهر محصولات را سفارشی کنیم؟
A: بله، ما از خدمات OEM و ODM پشتیبانی می کنیم و می توانیم آرم مشتری و اطلاعات شرکت را در صورت نیاز روی کابینت چاپ کنیم.
Q4: زمان تولید استاندارد چیست؟
A: زمان تحویل با مقدار سفارش تعیین می شود. به طور معمول، کالا را می توان ظرف 15-20 روز پس از دریافت سپرده تحویل داد.
Q5: فرآیند کنترل کیفیت شما چیست؟
A: ما بازرسی کامل فرآیند را از مواد خام، لوازم جانبی تا محصولات نهایی اجرا می کنیم. تمام تجهیزات قبل از تحویل تحت آزمایش های معمول کارخانه قرار می گیرند و چندین گزارش آزمایش ارائه می شود.
Q6: چگونه مشکلات کیفیت محصول را پس از فروش حل کنیم؟
پاسخ: در صورت بروز هرگونه مشکل کیفیت، لطفاً عکس یا فیلم را برای ما ارسال کنید. تیم فنی ما یک راه حل هدفمند را ظرف 1-3 روز ارائه خواهد کرد.
Q7: دوره گارانتی محصول چیست؟
A: ما خدمات گارانتی 12 ماهه را از تاریخ تحویل ارائه می دهیم.
Q8: چرا ما را به عنوان تامین کننده خود انتخاب کنید؟
A: ما بیش از 14 سال تجربه حرفه ای، R&D قوی و قابلیت های سفارشی سازی، کنترل کیفیت دقیق، چرخه تحویل پایدار و گزارش های آزمایش کامل، ارائه راه حل های تجهیزات توزیع برق یک مرحله ای داریم.
به عنوان یک تجهیزات اصلی برای منبع تغذیه شبکه حلقه ولتاژ متوسط مدرن،واحد اصلی حلقه با مدار شکنساختار فشرده، عملکرد هوشمند، تعمیر و نگهداری کم و ایمنی بالا را ادغام می کند که کاملاً با روند توسعه شبکه هوشمند شهری، تولید انرژی جدید و توزیع برق صنعتی سازگار است. با پشتیبانی قوی R&D، خطوط تولید استاندارد و سیستم کنترل کیفیت عالی،شرکت ژجیانگ اوسونه الکتریک با مسئولیت محدودواحدهای حلقه اصلی با کیفیت بالا و قابل تنظیم و مجموعه کاملی از خدمات پشتیبانی را برای مشتریان جهانی فراهم می کند.
خواه در پیمانکاری مهندسی برق، عمده فروشی تجهیزات الکتریکی، ساخت و ساز پروژه های انرژی نو یا نوسازی شبکه شهری مشغول باشید، محصولات ما می توانند نیازهای مختلف خرید و مهندسی شما را برآورده کنند. اگر میخواهید درباره پارامترهای محصول، طرحهای سفارشیشده، قیمتها و جزئیات همکاری پروژه بیشتر بدانید، لطفاًبا ما تماس بگیرید. تیم فنی و فروش بین المللی حرفه ای ما به موقع به شما پاسخ می دهد، پشتیبانی نمونه رایگان و راهنمایی فنی حرفه ای را ارائه می دهد و مشتاقانه منتظر برقراری روابط همکاری بلند مدت برد-برد با شرکای سراسر جهان است.
