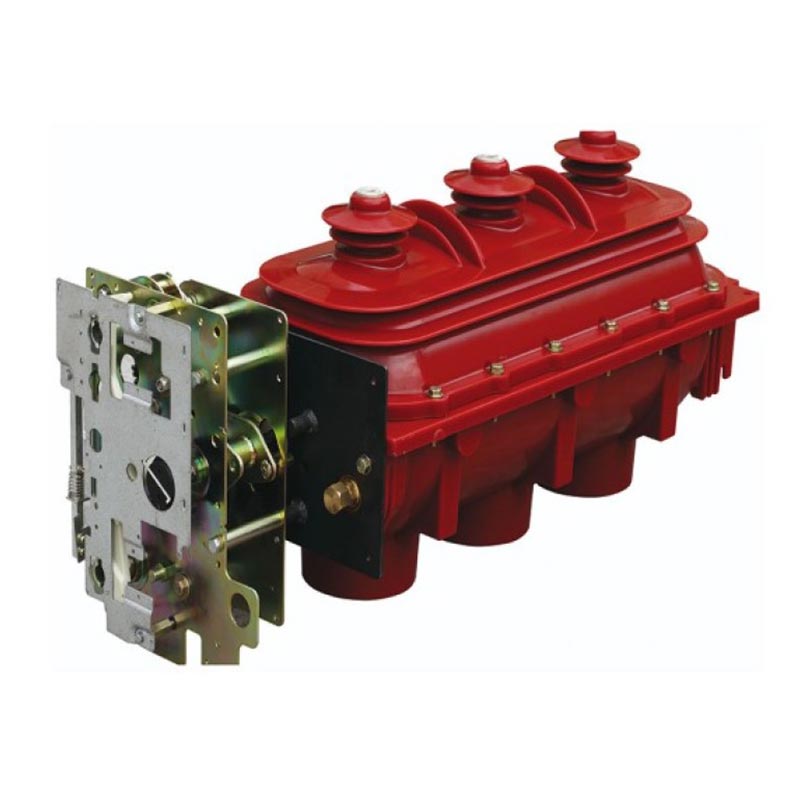

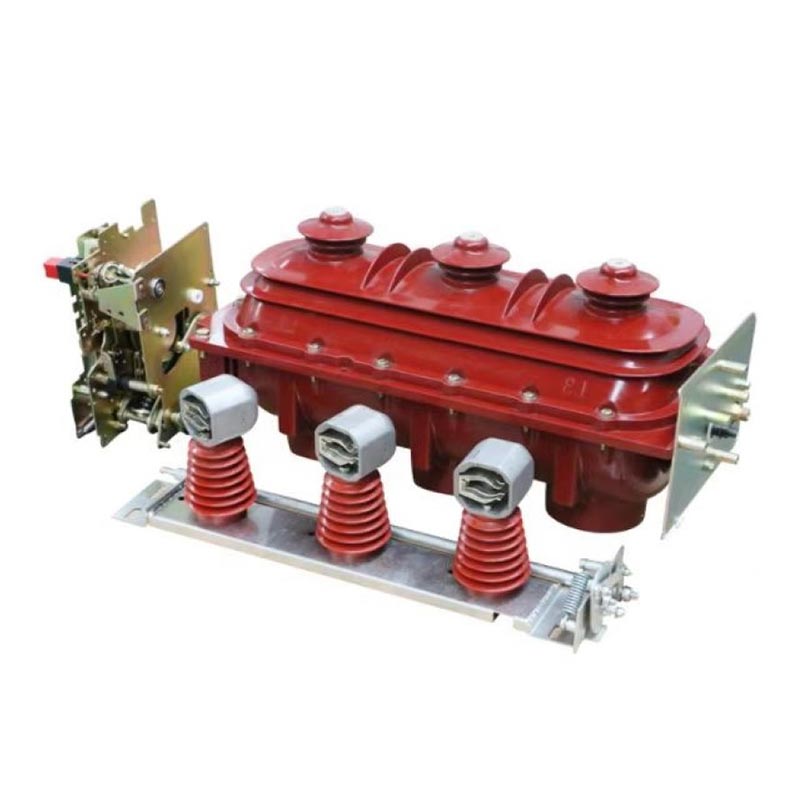

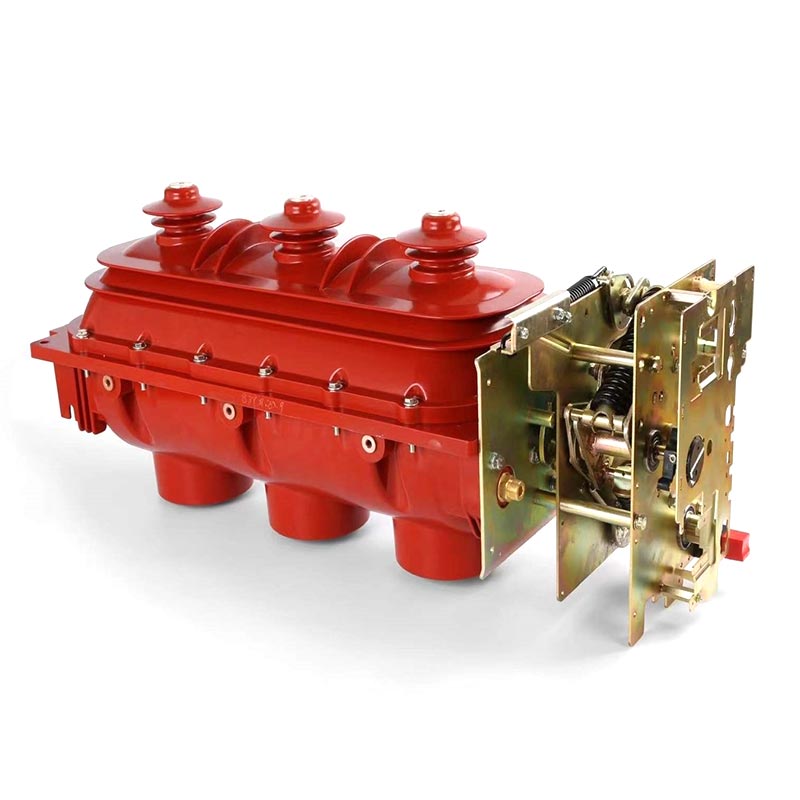

سوئیچ Usune RMU Load Break عمدتا شامل سه نوع محصول مستقل توسعه یافته است: AC داخلی سوئیچ های بار ولتاژ بالا SF6، دستگاه های ترکیبی سوئیچ بار-فیوز و سوئیچ های بار نصب شده روی سر کابل، مدل های FLN36-12D (کلید بار) و FLRN36-12D (دستگاه ترکیبی سوئیچ بار-فیوز) را پوشش می دهد. این محصولات می تواند نیازهای سناریوهای مختلف توزیع برق را برآورده کند و به ویژه برای مجتمع مناسب است الزامات عملیاتی سیستم برق چین به عنوان محصول اصلی شرکت ژجیانگ Usune Electric Co., Ltd.، این سوئیچ در کارخانه مدرن این شرکت تولید می شود و در طول فرآیند تحت آزمایش کیفیت دقیق قرار می گیرد. برای اطمینان از عملکرد پایدار و قابل اعتماد.
1. Usune سالهاست که عمیقاً در تحقیق و توسعه و تولید تجهیزات الکتریکی فشار قوی شرکت داشته است. انباشت تجربه غنی در کاربردهای میدانی کلید قطع بار RMU به طور گسترده در هزاران مورد استفاده شده است پروژه های داخلی و بین المللی را انجام می دهد و سازگاری و قابلیت اطمینان آن را در محیط های مختلف تأیید می کند.
2. سوئیچ RMU Load Break به طور مستقل توسط تیم حرفه ای تحقیق و توسعه Usune توسعه داده شده است و پیشرفته ها را جذب می کند. فن آوری های خارجی و بهینه سازی طراحی آن برای مطابقت با ویژگی های واقعی سیستم قدرت چین. آن اصل خاموش کردن قوس، طراحی ساختاری و مکانیزم عملیاتی همگی منعکس کننده تخصص عمیق حرفه ای در این زمینه هستند زمینه تابلو برق فشار قوی
3. محصول مجموعه کاملی از تستهای نوع را گذرانده است و عملکرد آن کاملاً مطابق با GB 3804, GB 16926, IEC است. استانداردهای 60265 و IEC 60420 که اقتدار فنی و انطباق آن را نشان می دهد.
4. با استفاده از یک ساختار آب بندی پویا و استاتیک خاص، عملکرد آب بندی عالی دارد و مجهز است. با فشار سنج بصری برای نظارت در زمان واقعی. اینترلاک های مکانیکی قابل اعتماد ایمنی عملیاتی را تضمین می کند. همانطور که Usune که یک تولید کننده حرفه ای است، خدمات پس از فروش جامعی را ارائه می دهد و اعتماد مشتری را بیشتر می کند.
1. سوئیچ بار و لوازم الکتریکی ترکیبی از یک محفظه عایق یکپارچه، بدنه سوئیچ، فنر تشکیل شده است. مکانیسم عملکرد، نگهدارنده فیوز، و سیستم خاموش کردن فیوز. سوئیچ های بار نصب شده روی سر کابل مجهز به یک محفظه عایق اختصاصی و مکانیزم عملکرد جهانی فنر.
2. محفظه های بالایی و پایینی با رزین اپوکسی ریخته گری می شوند تا یک حفره داخلی مهر و موم شده و پر از گاز را تشکیل دهند. چرخش از تماس متحرک مشترک به سه موقعیت می رسد: "بستن"، "باز کردن" و "زمین کردن"، تضمین انعطاف پذیری و سوئیچینگ قابل اعتماد
3. جلوی جعبه مکانیزم مجهز به گیج فشار SF6 و نشانگر موقعیت می باشد. موقعیت نشانگر مستقیماً به شفت درایو تماس متحرک مرتبط است و نشانگر دقیق و قابل اعتماد را تضمین می کند.
4. یک پورت کاهش فشار در عقب محفظه قرار دارد. در صورت فشار بیش از حد داخلی به دلیل نقص، گاز به سمت عقب تخلیه می شود و از پرتاب به جلو جلوگیری می کند و ایمنی پرسنل را تضمین می کند.
5. اینترلاک های مکانیکی قابل اعتماد بین سوئیچ بار و سوئیچ زمین و بین سوئیچ اتصال زمین و درب جلو (تطبیق پانل) برای جلوگیری از خطر سوء عملکرد.
6. سوئیچ های بار نصب شده در ترمینال کابل مجهز به کانکتورهای کابل جلوی ضد لمس هستند که از ولتاژ بالا پشتیبانی می کنند. اتصالات کابل در هر دو انتهای ورودی و خروجی، و به طور خاص برای شاخه های کابل / اتصالات طراحی شده اند جعبه ها
کلید شکستن بار RMU از گاز SF6 به عنوان وسیله خاموش کننده قوس استفاده می کند و خاموش کردن قوس عالی را نشان می دهد. عملکرد هنگامی که سوئیچ جریان را قطع می کند، کنتاکت های متحرک و ثابت از هم جدا می شوند و یک قوس ایجاد می شود. که توسط یک میدان مغناطیسی دائمی هدایت می شود، قوس به سرعت در اطراف کنتاکت ها می چرخد و به دییونیزاسیون سریع و خنک کردن، خاموش کردن در نقطه عبور از صفر فعلی؛ پس از شکستن، شکاف دو شکسته با سطح بالایی از عایق ایزوله تشکیل می شود که منجر به ظرفیت شکست قوی، حداقل سایش تماس و برق طولانی می شود زندگی
برای عملیات سوئیچینگ، بستن، باز کردن و زمین کردن سوئیچ بار استفاده می شود. کنترل سوراخ عملیاتی بالایی سوئیچ زمین و سوراخ عملیاتی پایین سوئیچ بار را کنترل می کند. پس از بسته شدن، بهار سفر به طور همزمان انرژی را ذخیره می کند و سفر فقط از طریق دکمه دستی یا سیگنال فیوز آزاد می شود.
بر اساس مکانیزم دستی، این طراحی یک دستگاه ذخیره انرژی موتور و یک سیم پیچ تریپ را اضافه می کند. دستی و برقی عملیات مستقل هستند و با یکدیگر تداخل ندارند. از کنترل از راه دور و عملیات پشتیبانی می کند ولتاژ شامل AC220V، DC220V، DC110V و DC48V می باشد.
- دمای محیط: -25 °C ~ +40 °C
- ارتفاع: بیش از 2000 متر نباشد
- رطوبت: میانگین رطوبت نسبی روزانه ≤95%؛ میانگین رطوبت نسبی ماهانه ≤90%؛ متوسط بخار آب روزانه
فشار ≤2.2kPa; میانگین فشار ماهانه بخار آب ≤1.8kPa
- هوای محیطی عاری از گرد و غبار قابل توجه، دود، گازهای خورنده/قابل اشتعال، بخارات و آلودگی پاشش نمک
- لرزش خارجی و تداخل لرزه ای ناچیز است
- دامنه تداخل الکترومغناطیسی ناشی از مدار ثانویه ≤1.6kV
بر اساس GB/T 11022-1999 "الزامات فنی رایج برای استانداردهای کلید ولتاژ بالا و دنده کنترل"، سوئیچ باید در شرایط عادی کار کند. اگر شرایط عملیاتی واقعی از محدوده طبیعی منحرف شود (مانند ارتفاع بیش از 2000 متر، دمای بیش از حد، رطوبت بالا و تراکم آسان و غیره)، کاربر نیاز دارد. برای رسیدن به توافق با سازنده
| خیر | مورد | واحد | داده ها | |
| FLN36-12D | FLN36-12D | |||
| 1 | ولتاژ نامی | کیلوولت | 12 | 12 |
| 2 | فرکانس رتبه بندی شده | هرتز | 50 | 50 |
| 3 | جریان رتبه بندی شده | A | 630 | 125 |
| 4 | سوئیچ بار برای مقاومت کوتاه مدت نامی / مدت زمان اتصال کوتاه نامی | kA/s | 20/3 | - |
| 5 | جریان مقاومت کوتاه مدت سوئیچ زمین / مدت زمان اتصال کوتاه نامی | kA/s | 20/2 | - |
| 6 | جریان تلقین | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| جریان قطع اتصال کوتاه احتمالی | kA | - | 50 | |
| 7 | سطح عایق رتبه بندی شده | کیلوولت | 42/48 | 42/48 |
| کیلوولت | 75/48 | 75/85 | ||
| 8 | عمر مکانیکی مدار اصلی و مدار زمین | بار | 3000/2000 | 2000/2000 |
| 9 | فشار گاز رتبه بندی شده SF6 (فشار گیج در 20 درجه سانتیگراد) | MPa | 0.04-0.05 | 0.04-0.05 |
| مدل | ولتاژ نامی (کیلو ولت) | جریان نامی فیوز (A) | جریان نامی پیوند فیوز (A) | جریان شکست نامی (kA) |
| XRNT | 12 | 40 | 6.3، 10، 16، 20، 25، 31.5، 40 | 50 |
| XRNT | 12 | 100 | 50، 63، 71، 80، 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
مورد 1: پروژه توزیع برق در یک جامعه مسکونی در هانگژو، چین یک جامعه مسکونی بزرگ در Hangzhou، با الزامات بالا برای ثبات و امنیت منبع تغذیه، Usune FLRN36-12D بار شکسته را انتخاب کرد. دستگاه ترکیبی سوئیچ فیوز به عنوان تجهیزات اصلی توزیع برق آن پس از مقایسه. نصب شده در پست جامعه، وظیفه سوئیچینگ و حفاظت از خطوط برق برای 8 واحد مسکونی را بر عهده دارد ساختمان ها (1200 خانوار). از زمان راه اندازی آن در سال 2024، این تجهیزات بیش از 12 ماه به طور پایدار کار کرده است بدون هیچ گونه قطع یا قطع برق طراحی به هم پیوسته قابل اعتماد و عملکرد خاموش کردن قوس SF6 به طور موثر از قطع برق ناشی از جریان های خطا جلوگیری می کند و زندگی عادی ساکنان را تضمین می کند. به عنوان تامین کننده برای این پروژه، Usune راهنمایی نصب در محل و خدمات تعمیر و نگهداری منظم را ارائه کرد و تحسین زیادی را به دست آورد از مدیریت اموال جامعه و ساکنان.
A1: محصول مجموعه کاملی از تستهای نوع را گذرانده است و عملکرد آن کاملاً مطابق با GB 3804 "3kV~63kV AC است. سوئیچ قطع بار ولتاژ بالا، GB 16926 «دستگاه ترکیبی کلید قطع بار فشار قوی-فیوز»، و IEC 60265 و استانداردهای IEC 60420. علاوه بر این، این محصول به طور مستقل توسط Usune با کنترل کیفیت دقیق توسعه یافته است در کل فرآیند از تهیه مواد خام تا تولید و آزمایش کارخانه. پویایی منحصر به فرد آن و ساختار آب بندی استاتیک، نظارت بر فشار در زمان واقعی، و اینترلاک های مکانیکی قابل اعتماد، همگی طولانی مدت را تضمین می کنند. عملکرد پایدار
A2: این محصول به گونه ای طراحی شده است که با شرایط عملیاتی معمولی سازگار باشد (ارتفاع 2000 متر، دما 25- درجه سانتی گراد ~ +40 درجه سانتیگراد و غیره). اگر شرایط عملیاتی واقعی از محدوده نرمال منحرف شود (به عنوان مثال، ارتفاع بیش از 2000 متر، دمای بیش از حد، رطوبت بالا و تراکم)، کاربران باید با سازنده (ژجیانگ اوسونه) مشورت کنند. Electric Co., Ltd.) از قبل. تیم تحقیق و توسعه حرفه ای Usune می تواند راه حل های سفارشی را بر اساس موارد خاص ارائه دهد محیط هایی برای اطمینان از عملکرد پایدار محصول.
