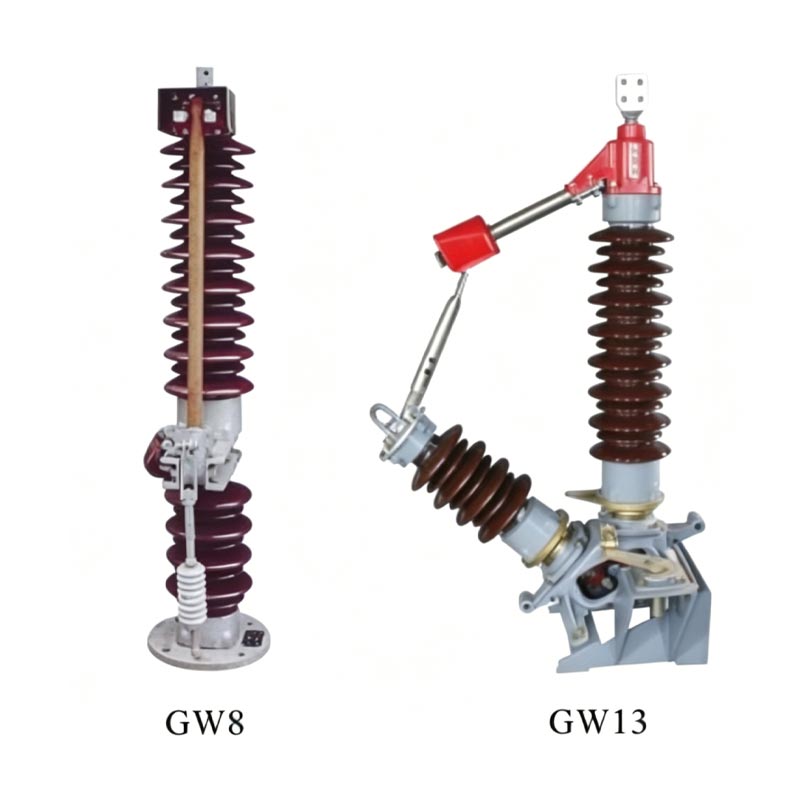

قطع کننده های ولتاژ بالا سری Usune GW8 و GW13 برای سیستم های زمین خنثی ترانسفورماتور دارای ولتاژ بالا در فضای باز هستند تجهیزات الکتریکی که به طور خاص برای سیستم های اتصال زمین نقطه خنثی ترانسفورماتور طراحی شده اند. مناسب برای AC 50Hz/60Hz سیستم ها، آنها در مشخصات ولتاژ 40.5kV، 72kV و 110kV موجود هستند. عملکرد اصلی آنها تغییر ایمن است وضعیت اتصال نقطه خنثی ترانسفورماتور تحت شرایط بدون بار، مطابق با الزامات ایمنی برای قدرت سوئیچینگ حالت عملیات سیستم و نگهداری تجهیزات.
1. سری GW8: می تواند به مکانیزم عملیاتی الکتریکی نوع CJ یا مکانیزم عملکرد دستی نوع CS8 مجهز شود. مناسب برای سناریوهای اتصال به زمین نقطه خنثی در پست های معمولی.
2. سری GW13: می تواند به مکانیزم عملیاتی الکتریکی نوع CJ یا عملکرد دستی نوع CS14 مجهز شود. مکانیزم، عملکرد انعطاف پذیرتر و قابلیت اطمینان بالاتر را ارائه می دهد.
قطعکنندههای ولتاژ بالا سری GW8 و GW13 برای سیستمهای زمین خنثی ترانسفورماتور از یک تک قطبی استفاده میکنند. ساختار، عمدتا از یک بدنه قطب و یک مکانیسم عامل تشکیل شده است.
شامل پایه، عایق پست، بازوی رسانا، کنتاکت ها و غیره است. عایق پست برق قابل اعتمادی را ارائه می دهد. عایق، بازوی رسانا و کنتاکت ها مدار رسانای اصلی را تشکیل می دهند و پایه پایداری را تضمین می کند نصب
بازوی رسانا را از طریق یک اتصال به چرخش سوق می دهد و عمل باز و بسته شدن جدا کننده را متوجه می شود. سوئیچ موقعیت یابی دقیق و عملکرد پایدار، قطع واضح و قابل اعتماد را پس از باز کردن تضمین می کند.
از مواد عایق با کیفیت بالا و طراحی تماس دقیق، با استحکام عایق عالی و عملکرد خاموش کردن قوس، تضمین سوئیچینگ بدون بار ایمن.
از هر دو حالت عملیات الکتریکی و دستی پشتیبانی می کند و با کنترل خودکار و عملکرد دستی در محل سازگار می شود نیاز به سناریوهای مختلف
طراحی شده به طور خاص برای استفاده در فضای باز، مقاوم در برابر دماهای بالا و پایین، رطوبت، خوردگی و آلودگی، مناسب برای محیط های مختلف خشن در فضای باز.
انتخاب دقیق مواد و کنترل فرآیند، همراه با یک سیستم مدیریت کیفیت جامع، منجر به الف نرخ شکست کم و عملکرد پایدار طولانی مدت.
ساختار جمع و جور، نصب و نگهداری آسان، به طور موثر عملیات و نگهداری بعدی را کاهش می دهد هزینه ها

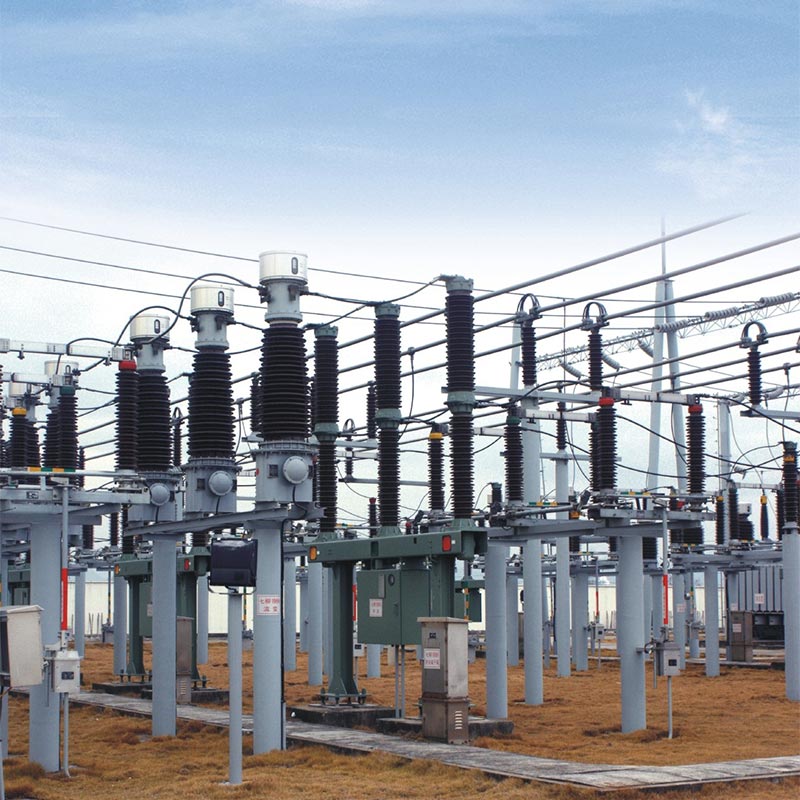

یک پست مرکزی شهری 220 کیلوولت در شرق چین از قطع کننده ولتاژ بالا Usune GW8-110kV برای ترانسفورماتور استفاده می کند. سیستم زمین خنثی برای ترانسفورماتور اصلی آن. این پست وظیفه تامین برق شهر را بر عهده دارد مرکز، نیاز به قابلیت اطمینان و ایمنی تجهیزات بسیار بالایی دارد. از زمان راه اندازی آن در سال 2022، تجهیزات هزاران عملیات سوئیچینگ نقطه خنثی را با موفقیت به پایان رسانده است. در طول تعمیر و نگهداری سالانه و شبکه تنظیمات حالت عملیات، عملکرد انعطاف پذیر و عملکرد تماس قابل اعتماد آن به طور موثر تضمین شده است ایمنی شخصی پرسنل تعمیر و نگهداری و عملکرد پایدار شبکه برق.
یک پست بزرگ مزرعه بادی در شمال غربی چین، قطع کننده های ولتاژ بالا Usune GW13-72kV را برای سیستم زمین خنثی ترانسفورماتور انتخاب کرد. این منطقه دارای شرایط طبیعی سخت، با اختلاف دمای زیاد، بادهای شدید است و طوفان شن و ارتفاع بالا. محصولات سری GW13 با سازگاری و خوردگی عالی در فضای باز مقاومت، بیش از سه سال است که با ثبات کار می کنند و به طور موثر با ترانسفورماتور مزرعه بادی همکاری می کنند سیستم حفاظت از زمین نقطه خنثی برای اطمینان از عملکرد ایمن و پایدار تولید برق بادی سیستم و اتصال صاف برق به شبکه.
| مورد | واحد | GW8 | GW13 | |||||
| مدل | GW8 | GW13 | ||||||
| ولتاژ نامی | کیلوولت | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| ولتاژ تحمل فرکانس برق 1 دقیقه | کیلوولت | 85 | 140 | 230 | 85 | 160 | 230 | |
| ضربه رعد و برق در برابر ولتاژ مقاومت می کند | کیلوولت | 185 | 325 | 550 | 185 | 350 | 550 | |
| جریان رتبه بندی شده | A | 630 | 630، 1250 | |||||
| دارای جریان مقاومت کوتاه مدت | kA/s | 25/4 | 31.5/4 | |||||
| حداکثر جریان مقاومتی نامی | kA | 63 | 80 | |||||
| بار ترمینال مکانیکی نامی (سطح) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| محرک موتور | مدل | سی جی | سی جی | |||||
| ولتاژ موتور | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| حلقه کنترل ولتاژ | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| امتیاز، زمان بسته شدن | s | 7±1 | 7±1 | |||||
| زاویه خروجی | 180 درجه | 180 درجه | ||||||
| محرک انسانی | مدل | CS8-5 | CS14 | |||||
| حلقه کنترل ولتاژ | V | AC220 | AC220 | |||||
A: تفاوت اصلی در مکانیسم عملیاتی تطبیق و برخی از طرح های ساختاری نهفته است. سری GW8 است مجهز به مکانیزم الکتریکی نوع CJ یا مکانیزم دستی نوع CS8؛ سری GW13 مجهز به a مکانیزم الکتریکی نوع CJ یا مکانیزم دستی از نوع CS14. از نظر ساختاری، دارای یک تماس چرخان بهینه است طراحی، ارائه قابلیتهای خود تمیز شوندگی پیشرفته و مناسبتر بودن برای محیطهای سخت در فضای باز.
ج: بله. این سری به طور خاص برای استفاده در فضای باز، با سازگاری محیطی قوی طراحی شده است. می تواند عمل کند معمولاً در ارتفاعات ≤1000 متری (ارتفاعات بالاتر را می توان سفارشی کرد) و در دماهای بین -40 تا +40 درجه سانتیگراد. آن را دارای مقاومت عالی در برابر رطوبت، مقاومت در برابر آلودگی و مقاومت در برابر خوردگی است. ضد خوردگی ویژه و درمان های ضد یخ را می توان با توجه به نیاز کاربر ارائه کرد.
ترانسفورماتورهای سری Usune GW8 و GW13 (قطع ولتاژ بالا برای سیستم زمین خنثی ترانسفورماتور) هستند محصولات با کیفیت بالا که فناوری پیشرفته، کیفیت قابل اعتماد و عملکرد عالی را ادغام می کنند. به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، Usune همیشه ابتدا به اصول کیفیت پایبند است مشتری در درجه اول، ارائه راه حل های تجهیزات الکتریکی ولتاژ بالا ایمن، قابل اعتماد و کارآمد برای جهانی است مشتریان سیستم قدرت در میان آنها، محصولات سوئیچ قطع اتصال زمین نقطه خنثی گسترده شده اند به رسمیت شناختن و اعتماد مشتریان صنعت برق به دلیل تجربه کاربردی کاربردی غنی و خدمات پس از فروش جامع
