شرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین یک شرکت الکتریکی ولتاژ بالا حرفه ای است که به طراحی، تحقیق اختصاص داده شده است. و توسعه، تولید کارخانه، و فروش جهانی تجهیزات فشار قوی 12 کیلوولت تا 245 کیلوولت داخلی و خارجی. آن محصولات اصلی شامل کلیدهای مدار خلاء، کلیدهای مدار SF6، سوئیچ های قطع، سوئیچ های بار و GW4 هستند. سری 110kv 126kv جدا کننده سوئیچ قطع. این شرکت از تجهیزات پیشرفته تولید، آزمایش های دقیق استفاده می کند فرآیندها، انتخاب مواد استاندارد شده، صنعتگری نفیس، و سیستم مدیریت کیفیت جامع به یک پایه محکم برای کیفیت محصول ایجاد کنید.
کلید قطع برق فشار قوی فضای باز سری Usune GW4 یک قطعه اصلی از تجهیزات با توان 110 کیلو ولت و 126 کیلو ولت است. سیستم ها این در درجه اول برای سوئیچینگ مدار در شرایط بدون بار استفاده می شود و فاصله ایزوله قابل مشاهده را فراهم می کند تعمیر و نگهداری تجهیزات و اطمینان از ایمنی اپراتور. عملکرد الکتریکی و مکانیکی 110kv 126kv جداساز سوئیچ قطع به طور کامل با استانداردهای ملی GB1985 "سوئیچ های قطع کننده ولتاژ بالا AC و سوئیچهای زمین، DL486 «شرایط فنی سفارش کلید قطع برق AC» و IEC International استانداردها

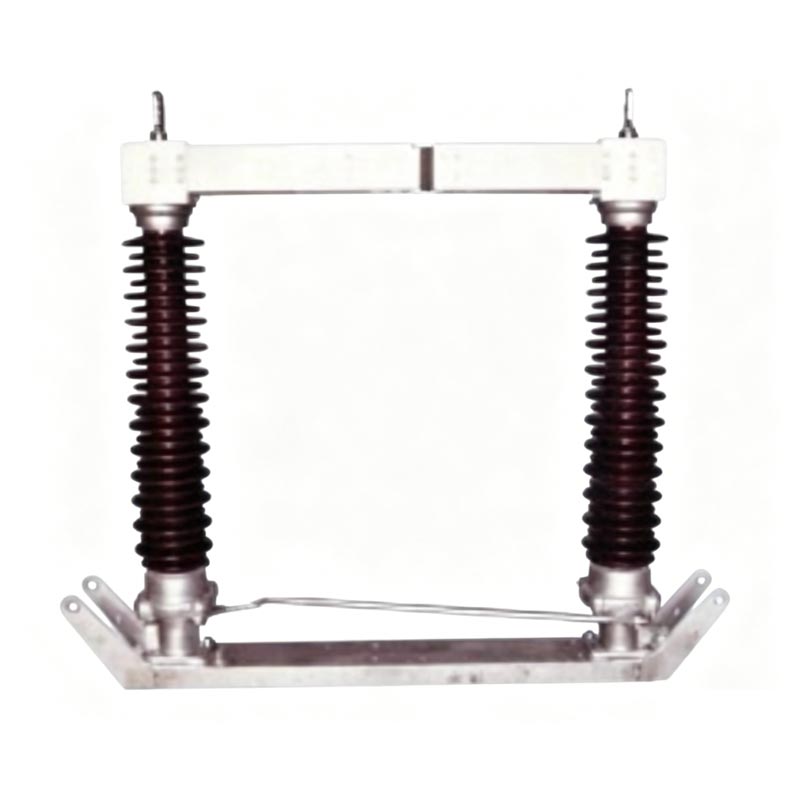

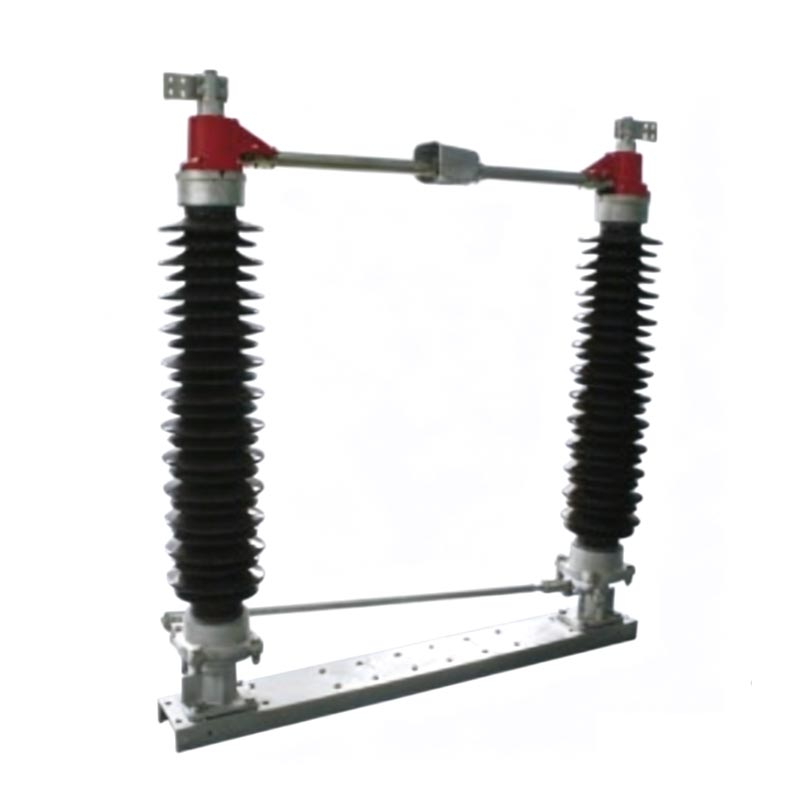

1. نوع ساختار: ساختار تک قطبی دو ستونی. سه قطب به صورت مکانیکی از طریق یک شفت برای متصل می شوند
عملیات همزمان
2. اجزای اصلی: از یک پایه محکم، ستون های چینی با عایق بالا و یک سیستم رسانا دقیق تشکیل شده است.
3. مکانیزم عملیاتی: هر قطب شامل دو ستون سرامیکی است که بر روی یاتاقان ها نصب شده اند. سوئیچ رسانا تقسیم شده است
به دو نیمه، که به صورت افقی 91 درجه از طریق یک مکانیسم اتصال متقابل برای رسیدن به باز شدن همزمان و
بسته شدن در همان جهت
4. نقطه تماس: بین دو ستون سرامیکی قرار گرفته است که تماس پایدار و مقاومت بسیار کم را تضمین می کند.
1. سازگار و قابل اعتماد: کاملاً مطابق با استانداردهای ملی و IEC، ارائه عملکرد پایدار و طولانی مدت
عمر سرویس
2. عایق عالی: ستون های سرامیکی با کیفیت بالا استحکام عایق بالا و ضد آلودگی عالی را ارائه می دهند.
و عملکرد ضد فلاشور
3. عملیات صاف: مکانیسم اتصال دقیق عملکرد انعطاف پذیر و صاف را با حداقل سایش مکانیکی تضمین می کند.
4. نصب و نگهداری راحت: ساختار فشرده و معقول، نصب آسان در محل، و حداقل
تعمیر و نگهداری
5. سازگاری قوی با محیط: مناسب برای آب و هواهای مختلف در فضای باز، از جمله ارتفاع بالا، آلوده، و
مناطق ساحلی

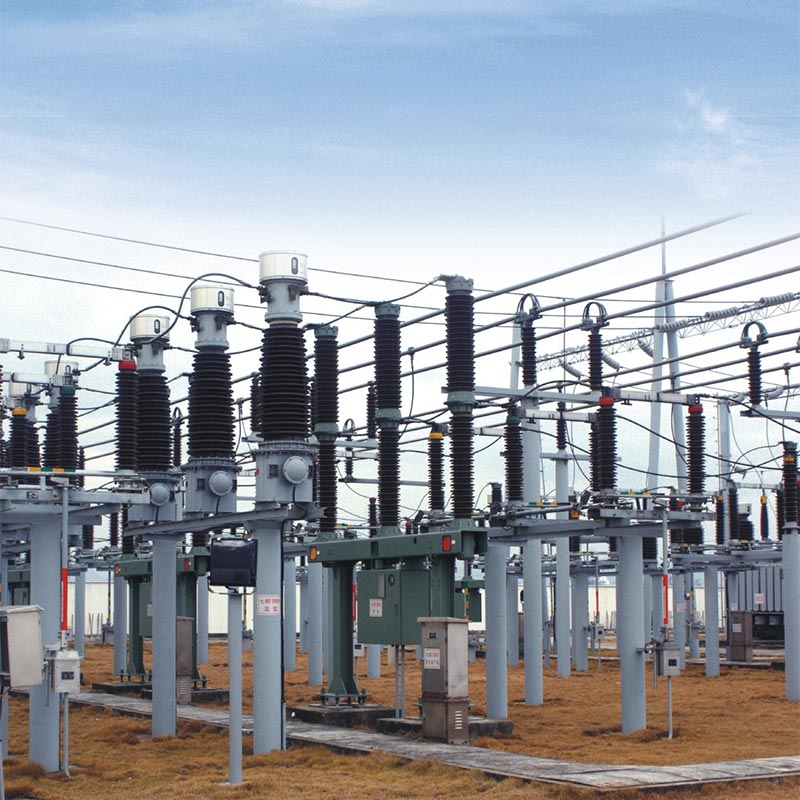

1. نام پروژه: پروژه ارتقاء پست شهری 110 کیلوولت چین شرقی
2. مکان: استان ژجیانگ، چین
3. زمان: 2024-2025
4. جزئیات: Usune 36 سوئیچ قطع اتصال GW4-126kV را برای این پروژه کلیدی ارتقاء شبکه برق شهری برای بهبود ارائه کرد.
قابلیت اطمینان منبع تغذیه یک منطقه تجاری و مسکونی به مساحت 20 کیلومتر مربع.
5. عملکرد عملیاتی: نصب و راه اندازی با موفقیت طی 45 روز تکمیل شد. پایدار
عملیات تحت پیک بار تابستانی (1.2 برابر جریان نامی) در سال 2025، بدون گرمای بیش از حد یا تماس ضعیف انجام شد.
مسائل در بازرسی های سالانه عایق کاری و مکانیکی عیوب صفر مشاهده شد. حجم کار تعمیر و نگهداری کاهش یافت
40٪ در مقایسه با سوئیچ های قدیمی، به طور قابل توجهی ایمنی تعمیر و نگهداری پست را بهبود می بخشد.
6. بازخورد مشتری: "کلیدهای قطع Usune به طور قابل توجهی ایمنی و کارایی پست را بهبود بخشیده اند.
عملیات. کیفیت و پایداری آنها فوق العاده است. ما همچنان به انتخاب Usune به عنوان تامین کننده ترجیحی خود ادامه خواهیم داد."
| مورد | واحد | پارامترها | |||||
| ولتاژ نامی | کیلوولت | 40.5 | 72.5 | 126 | 145 | ||
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس توان 1 دقیقه (مقدار موثر) | روی زمین | کیلوولت | 95 | 160 | 230 | 275 |
| شکستگی | کیلوولت | 118 | 200 | 70+230 | 275+85 | ||
| جریان مقاوم در برابر ضربه صاعقه (اوج) | روی زمین | کیلوولت | 185 | 350 | 550 | 650 | |
| شکستگی | کیلوولت | 215 | 410 | 550+110 | 650+120 | ||
| فرکانس رتبه بندی شده | هرتز | 50/60 | |||||
| جریان رتبه بندی شده | A | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | ||
| دارای جریان مقاومت کوتاه مدت | kA | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | ||
| حداکثر جریان مقاومتی نامی | kA | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | ||
| مدت زمان اتصال کوتاه نامی | چاقو/شمشیر | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| بار ترمینال مکانیکی نامی | افقی و عمودی | N | 1250 | 1250 | 1250 | 1250 | |
| افقی | N | 750 | 750 | 750 | 750 | ||
| نیروی عمودی | N | 1000 | 1000 | 1000 | 1000 | ||
| فاصله خزش | میلی متر | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| عمر مکانیکی | بار | 5000 | 5000 | 1000 | 5000 | ||
| محرک موتور | مدل | سی جی | سی جی | سی جی | سی جی | ||
| ولتاژ موتور | V | AC380، AC220، DC220، DC110 | |||||
| حلقه کنترل ولتاژ | V | AC380، AC220، DC220، DC110 | |||||
| امتیاز، زمان بسته شدن | s | 7±1 | |||||
| محرک انسانی | مدل | CS14 CS17 | |||||
| ولتاژ قفل الکترومغناطیسی | V | AC220، DC220، DC110 | |||||
پاسخ: خیر. جداکنندههای سوئیچ قطع کننده 110kv 126kv فقط برای سوئیچینگ مدار در شرایط بدون بار طراحی شدهاند. با ولتاژ آنها باید همراه با قطع کننده های مدار استفاده شوند. قبل از عملیات، مدار باید باشد برای اطمینان از قطع برق قبل از کارکردن کلید قطع، با استفاده از قطع کننده مدار قطع شود.
A: می تواند به طور پایدار در محیط های زیر عمل کند: دمای محیط -30 تا +40 درجه سانتیگراد؛ ارتفاع ≤2000 متر (بالاتر مدل های ارتفاع را می توان در صورت درخواست سفارشی کرد. سطح آلودگی از عمومی تا آلودگی متوسط تا سنگین (مدل های مقاوم در برابر آلودگی موجود هستند)؛ سرعت باد ≤35 متر بر ثانیه؛ شدت لرزه ای ≤8 درجه.
به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی فشار قوی، Usune Electric سری GW4 110kv 126kv جداسازهای جداکننده سوئیچ، طراحی پیشرفته، مواد با کیفیت بالا و ساخت دقیق را ترکیب میکنند. آنها را به گزینه ای ایده آل برای نیروگاه ها، پست ها و تاسیسات صنعتی بزرگ تبدیل می کند. ایمن را فراهم می کنند، حفاظت عایق الکتریکی قابل اعتماد و طولانی مدت. بر اساس یک سیستم جامع کیفیت و زمینه بالغ عملکرد، Usune متعهد به حمایت از پروژه های مختلف زیرساخت انرژی حیاتی در سراسر جهان است.
