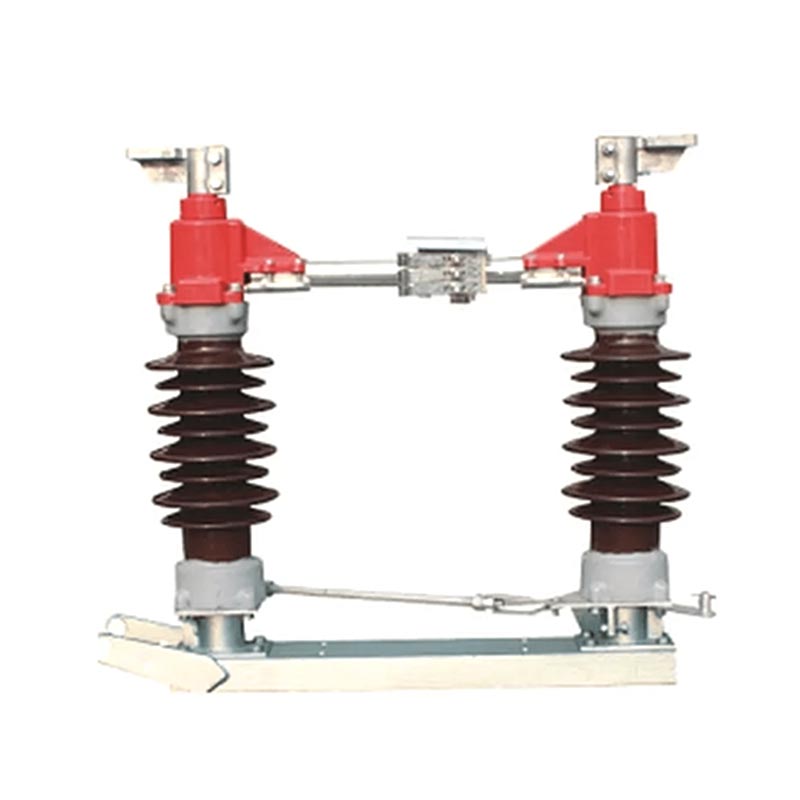

سوئیچ ایزوله در فضای باز کتابچه راهنمای موتوری

The Isolation Switch Outdoor Manual Motorized is a core product of Usune, specifically designed for outdoor AC مدارهایی با فرکانس نامی 50 هرتز و ولتاژ نامی 35 کیلوولت تا 170 کیلو ولت. این یک قطعه کلیدی از تجهیزات است تضمین عملکرد ایمن و پایدار سیستم های قدرت و همچنین می تواند به عنوان واحد اساسی برای این سری از محصولات مشتق شده محصولات مطابق با استاندارد IEC 62271-102 AC ولتاژ بالا تولید می شوند. سوئیچ ها و سوئیچ های اتصال زمین" و IEC 60694 "شرایط فنی عمومی برای تابلو برق فشار قوی و تجهیزات کنترلی" که از تخصص حرفه ای و قابلیت اطمینان محصول اطمینان حاصل می کند.

Featuring a horizontal rotary switching structure, this switch boasts high insulation levels, strong pollution مقاومت، عملکرد مکانیکی پایدار و نصب و نگهداری راحت. از هر دو حالت دستی و عملکرد الکتریکی دارد و در صورت نیاز می توان آن را با سوئیچ اتصال به زمین پیکربندی کرد. این قابل انطباق با فضای خشن است محیط هایی مانند ارتفاعات بالا، دمای پایین و آلودگی شدید. به عنوان یک تامین کننده قابل اعتماد، Usune به شدت به استانداردهای بین المللی پایبند است و کیفیت محصول را به شدت کنترل می کند تا کیفیت بالا را به مشتریان ارائه دهد. سوئیچ های جدا کننده ایمن و بادوام

سناریوهای کاربردی اصلی

سوئیچ عایق موتوری دستی در فضای باز به طور گسترده در سیستم های انتقال و توزیع برق در فضای باز استفاده می شود. در شبکه های برق، شرکت های صنعتی و معدنی، ساخت و ساز شهری و تولید برق انرژی های جدید. هست مناسب برای کاربردهایی که نیاز به ایزوله برق مکرر و تعمیر و نگهداری ایمنی دارند و مخصوصاً مناسب است برای محیط های خشن در فضای باز، به طور موثر تداوم و ایمنی منبع تغذیه را تضمین می کند.

پارامترهای اصلی محصول

این محصول دارای عملکرد فنی عالی است و مشخصات مختلفی را پوشش می دهد. پارامترهای اصلی آن هستند به شرح زیر:
- ولتاژ نامی: 35kV~170kV
- جریان نامی: 630A~2500A
- جریان مقاومت کوتاه مدت: 20kA/s~50kA/s
- حداکثر جریان مقاومتی: 50kA~125kA
- مقاومت مدار اصلی: ≤125μΩ (بسته به مدل متفاوت است)
- ولتاژ تحمل فرکانس برق یک دقیقه ای: 80 کیلو ولت تا 200 کیلو ولت
- ولتاژ مقاومت در برابر ضربه رعد و برق: 115kV~860kV (بسته به مدل و سوئیچ اتصال به زمین متفاوت است)
- مکانیسم عملیاتی: دستی (CS11، CS17D، سری CS14G) یا الکتریکی (نوع CJ2)

ساختار اصلی محصول

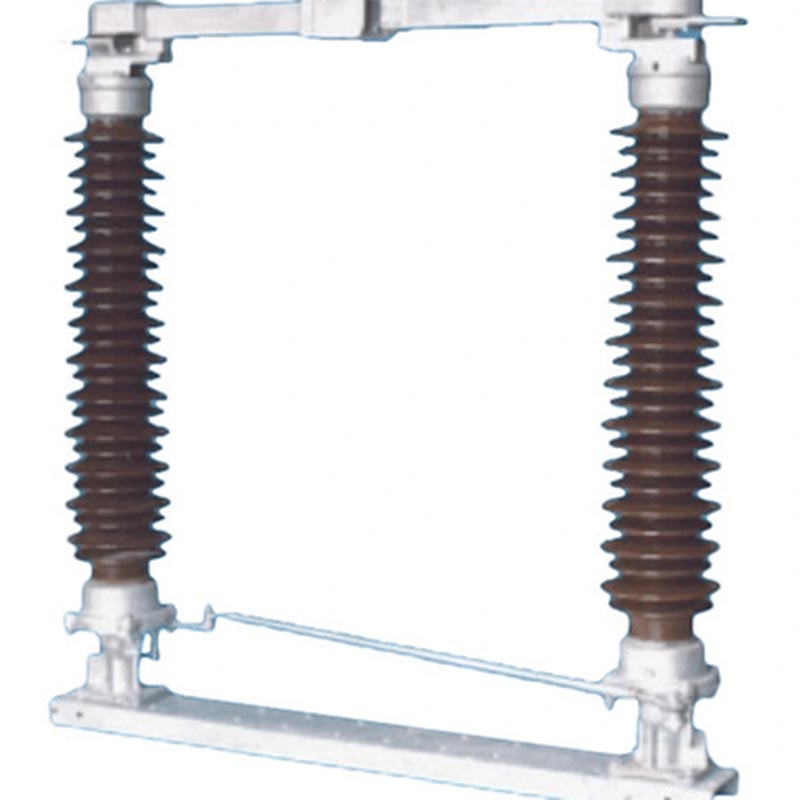

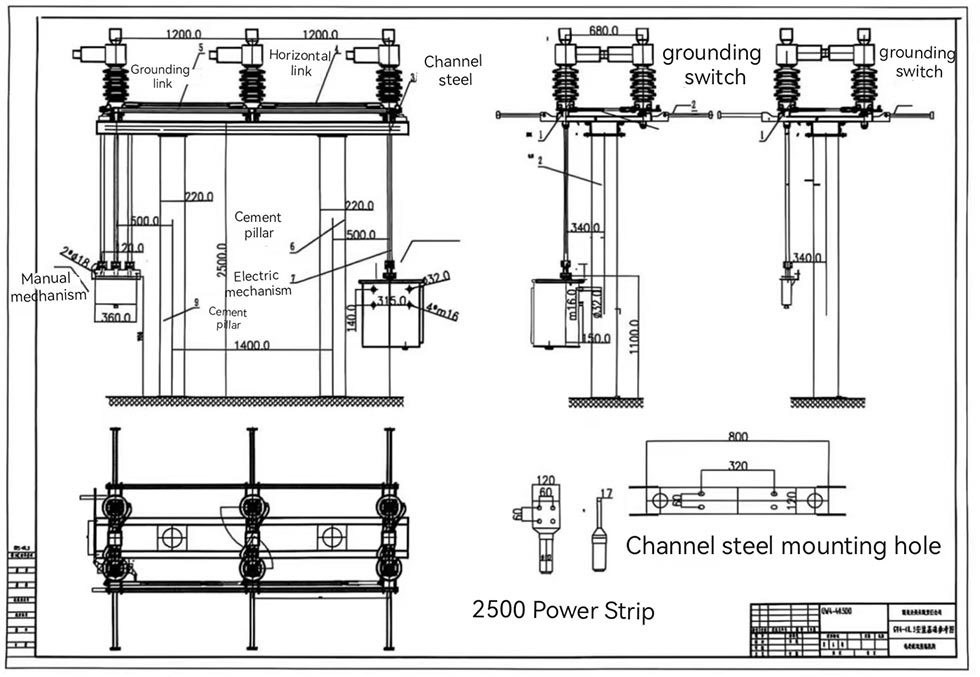

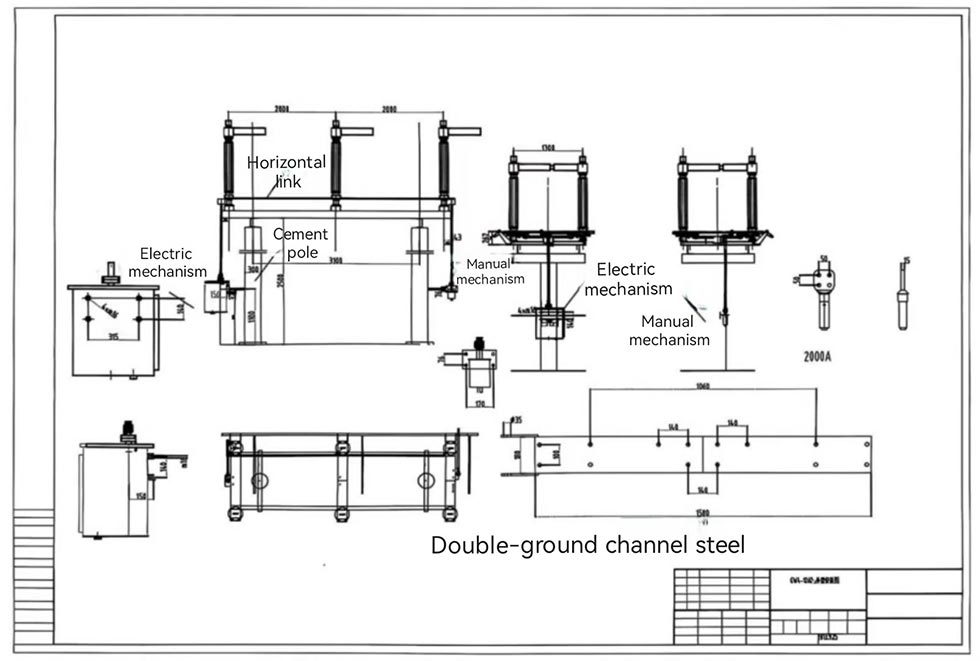

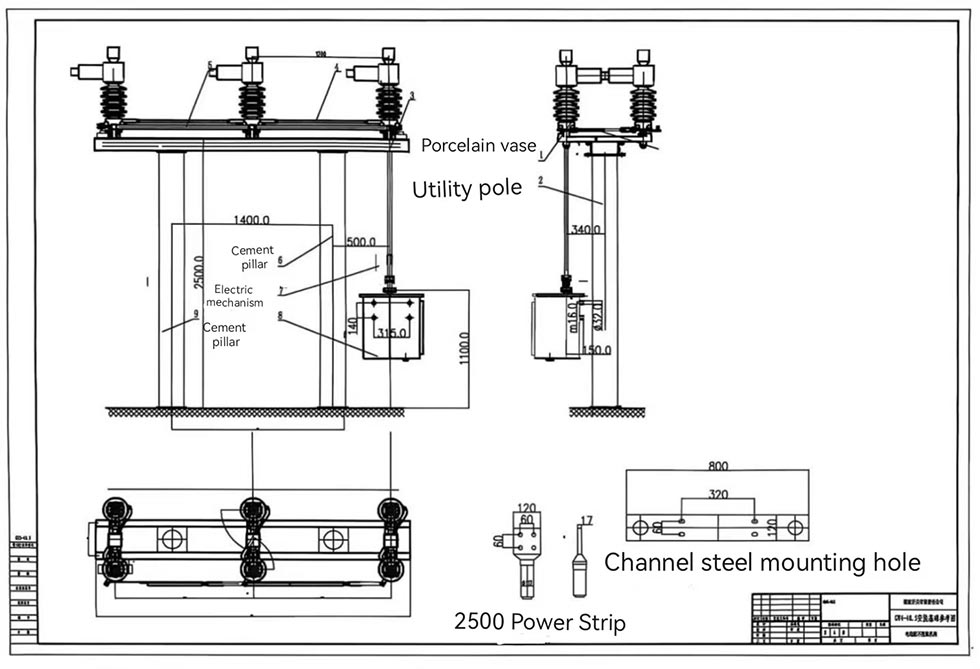

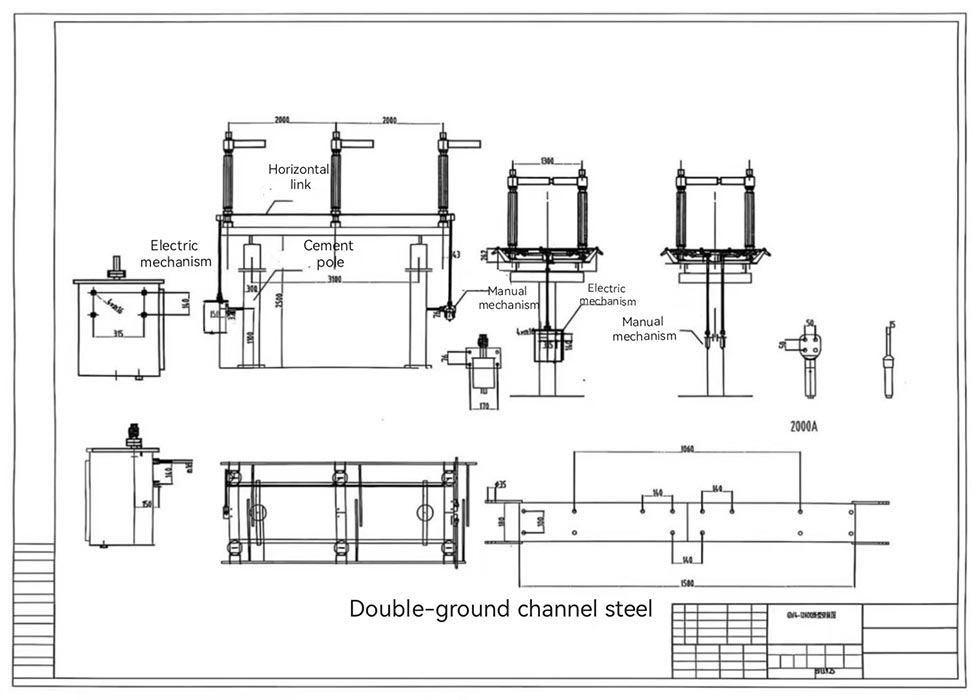

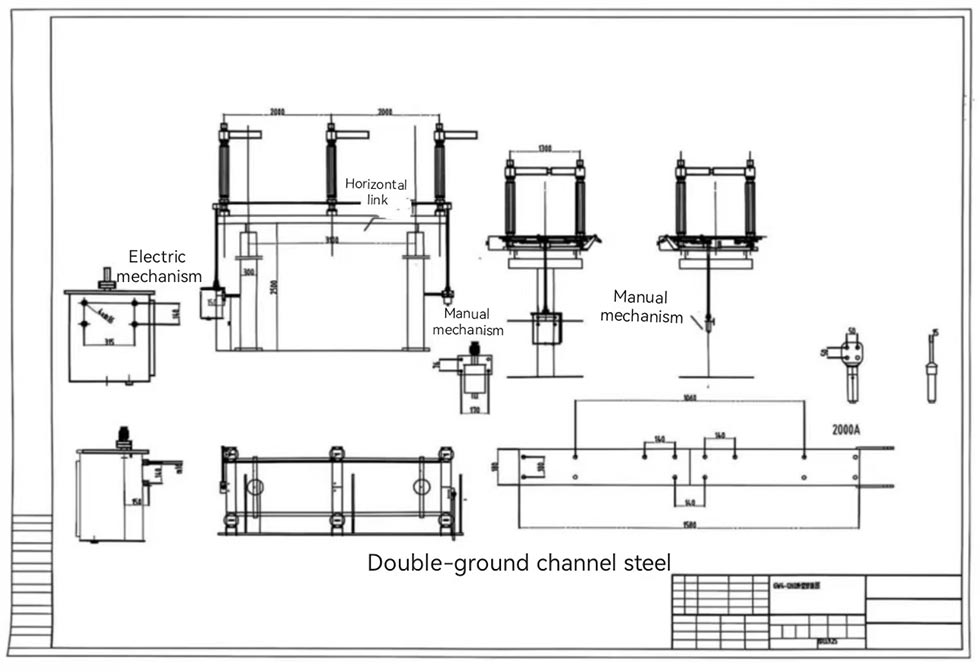

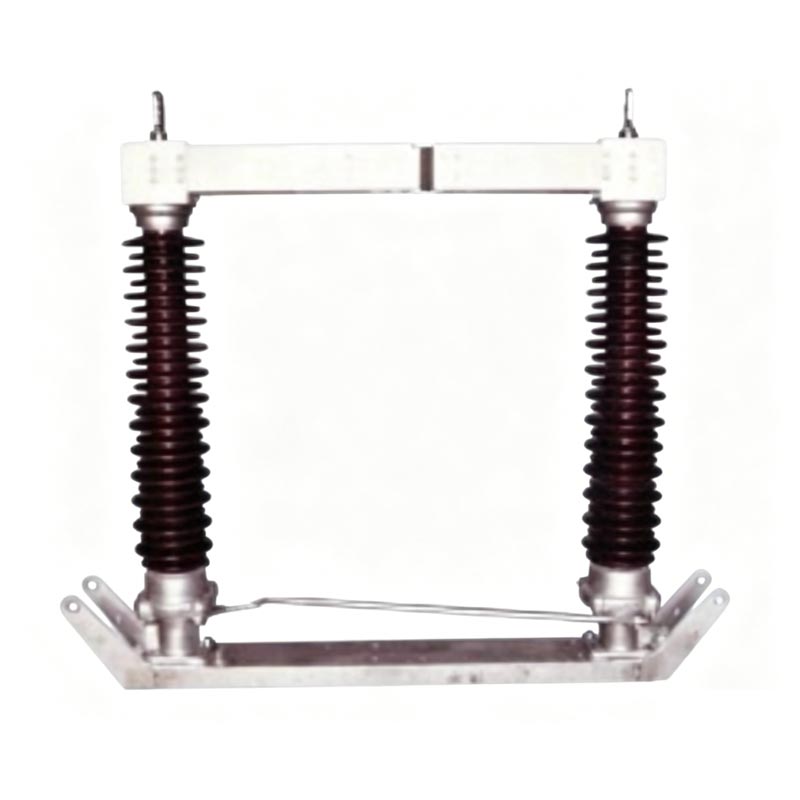

سوئیچ ایزوله در فضای باز دفترچه راهنما Motorized از ساختار دست دادن دو پست استفاده می کند. هر فاز از یک پایه تشکیل شده است، مقره های پست، پایانه های خروجی و کنتاکت ها. دو مقره پست به صورت موازی بر روی یکدیگر نصب می شوند صندلی های بلبرینگ در دو انتهای پایه و عمود بر پایه. قسمت رسانای اصلی تقریباً می چرخد 90 درجه با مقره های پست. کنتاکت میانی دارای ساختار چرخشی خود تمیز شونده است که گرد و غبار را حذف می کند کثیفی از تماس در هنگام باز و بسته شدن، اطمینان از تماس قابل اعتماد. قطعات در حال چرخش مهر و موم شده است، maintenance-free design, and the transmission components use stainless steel pins and molybdenum بوش های نایلونی حاوی دی سولفید که در برابر خوردگی و زنگ زدگی مقاوم هستند.

ویژگی های اصلی محصول

1. قابلیت اطمینان بالا

انگشتان تماس از نوع جدیدی از مواد با استحکام بالا، رسانایی بالا و الاستیسیته بالا استفاده می کنند. تکیه می کنند خاصیت ارتجاعی خود را برای بستن تماس ها، جلوگیری از شکست تماس ناشی از خوردگی فنر و حرارت آنیل. این ساختار جزء رسانا یک حق اختراع ملی را به دست آورده است.

2. سازگاری با محیط سخت

قابل تطبیق با ارتفاعات ≤2000 متر، دمای محیط -40 تا +40 درجه سانتیگراد، سرعت باد ≤34 متر بر ثانیه و شدت لرزه 8 ≤ درجه فاصله خزش مطابق با الزامات کلاس III یا IV GB/T5582 است. مقاومت قوی در برابر آلودگی و آیسینگ (ضخامت یخ ≤10mm).

3. حالت های عملیات دوگانه

از عملیات دستی و الکتریکی پشتیبانی می کند، در صورت نیاز قابل انتخاب است. مکانیسم دستی آسان برای کار است، در حالی که مکانیزم الکتریکی (نوع CJ2) توسط یک موتور AC از طریق یک چرخ دنده کاهش هدایت می شود و کارایی و راندمان بالایی را ارائه می دهد. عملکرد صرفه جویی در کار

4. قفل ایمنی

در صورت مجهز شدن به سوئیچ زمین، مدار رسانای اصلی و سوئیچ اتصال به زمین قابل اطمینان هستند قفل شده، اطمینان حاصل می کند که سوئیچ اتصال به زمین نمی تواند در هنگام بسته شدن مدار اصلی بسته شود و بالعکس، جلوگیری از عملیات تصادفی

5. نصب و نگهداری راحت

میله های اتصال فاز به فاز و عمودی ساختار گیره ای دارند و نیاز به پین و جوشکاری، که منجر به راندمان نصب بالا می شود. قطعات چرخشی بدون نیاز به تعمیر و نگهداری هستند و روال را ساده می کنند بازرسی و نگهداری، کاهش هزینه های عملیاتی بلند مدت.

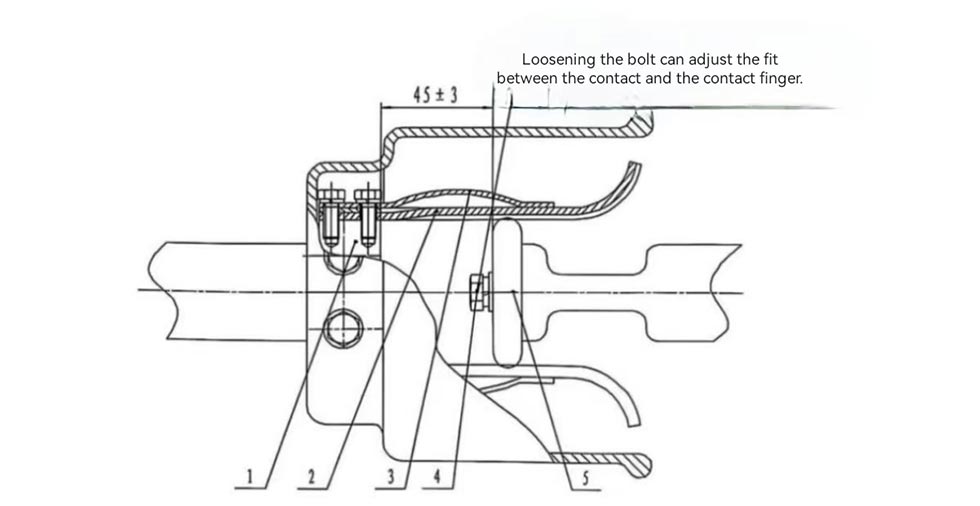

1. پایه لمس انگشت
2. لمس انگشت
3. صفحه قفل مغناطیسی
4. پیچ و مهره
5. تماس بگیرید
شکل 2 نمودار شماتیک نقاط تماس الکتریکی غالب

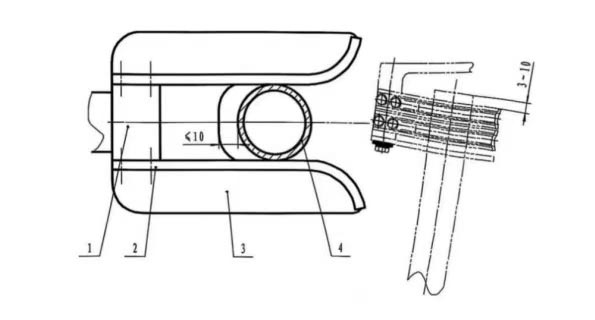

1. سر تماس استاتیک چاقوی زمین
2. انگشت تماس
3. صفحه تعیین موقعیت
4. لوله چاقوی زمینی
شکل 3 نمودار شماتیک موقعیت لوله زمین و صفحه موقعیت

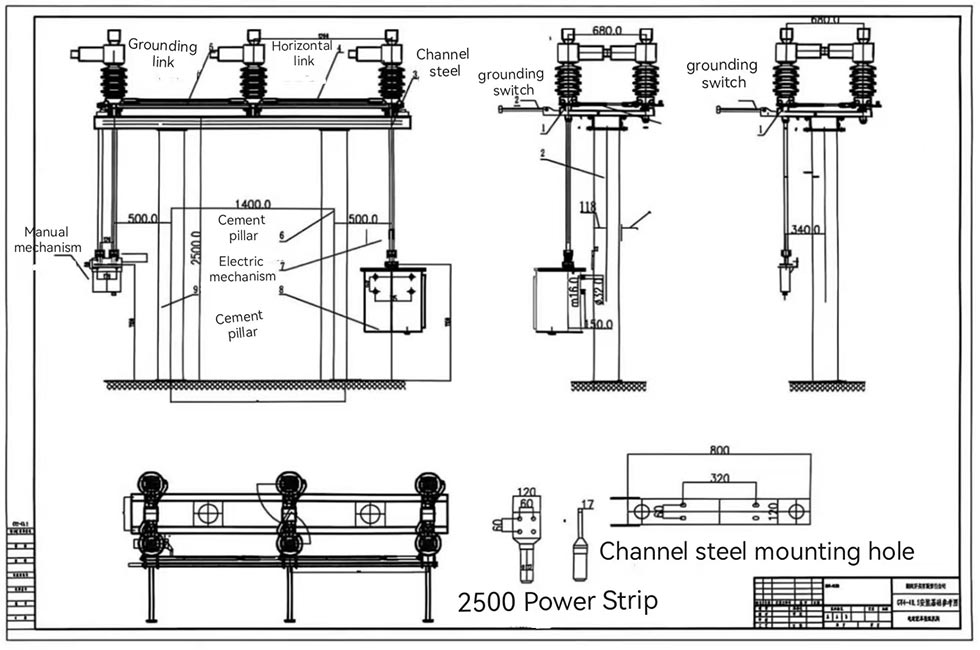

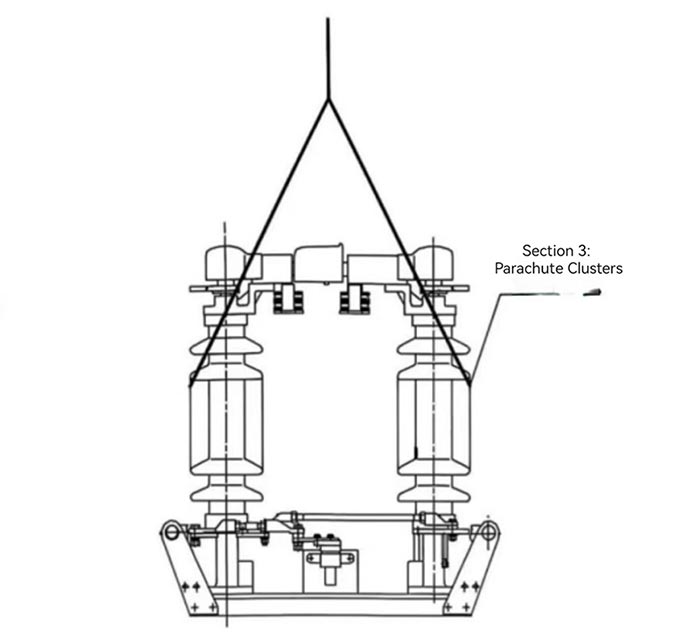

شکل 4 نمودار بالا بردن

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

مورد کاربردی دنیای واقعی

مطالعه موردی: پروژه شبکه برق در ارتفاع بالا در غرب چین

یک شرکت شبکه برق در غرب چین در حال انجام پروژه ارتقاء خط انتقال 110 کیلوولت است. واقع در یک این پروژه در ارتفاع 1800 متری، دمای متوسط سالانه 15- تا 25 درجه سانتیگراد، بادهای شدید مکرر و بارش برف سنگین در زمستان این پروژه کلیدهای قطع کننده Usune GW4(A)-126(D)(W)/1250 (مجهز به CJ2) را انتخاب کرد. مکانیزم های عملیات الکتریکی و سوئیچ های زمین). در طول سه سال گذشته، این محصول نشان داده است سازگاری محیطی عالی، بدون آسیب عایق یا گرمای بیش از حد تماس. باز و بسته شدن operations are smooth, and it can still operate normally even with 8mm of ice accumulation in winter, ensuring عملکرد پایدار شبکه برق Usune به عنوان سازنده، راهنمایی نصب در محل و به طور منظم ارائه می کند خدمات تعمیر و نگهداری برای پروژه، کسب تحسین بالا از مشتری.

سوالات متداول

Q1: اگر گشتاور عملکرد دستی کلید قطع کننده Usune در فضای باز در حین استفاده افزایش یابد، چه کاری باید انجام دهم؟

A1: دلیل اصلی افزایش گشتاور عملکرد دستی این است که روغن روان کننده در قسمت های چرخان سیستم انتقال خشک شده، کثیف شده است، یا پین های شافت زنگ زده است که منجر به افزایش انتقال می شود. مقاومت راه حل: ابتدا عملیات را متوقف کنید. پس از تایید سوئیچ ایزوله در موقعیت باز قرار دارد و خط ولتاژ بالا به زمین متصل می شود، قطعات در حال چرخش را جدا می کند، خاک و زنگ انباشته شده را تمیز می کند و یک مقدار مناسب روان کننده اگر مشکل همچنان ادامه داشت، با تیم خدمات پس از فروش Usune تماس بگیرید تعمیر حرفه ای کارخانه Usune دارای پرسنل تعمیر حرفه ای و قطعات یدکی برای پشتیبانی به موقع است.

Q2: آیا می توان از Usune Isolation Switch Outdoor Manual Motorized در مناطقی با خوردگی شدید شیمیایی استفاده کرد؟ اگر چنین است، چه اقدامات احتیاطی باید انجام شود؟

A2: می توان از آن در مناطقی با خوردگی شیمیایی خفیف تا متوسط ​​استفاده کرد. اقدامات احتیاطی کلیدی: 1. به تامین کننده اطلاع دهید میزان خوردگی محیط هنگام سفارش Usune درمان ضد خوردگی (مانند شیب داغ) را سفارشی می کند گالوانیزه کردن قطعات فولادی تقویت شده و انتخاب عایق های ضد خوردگی ویژه؛ 2. به طور منظم تمیز کنید سطح عایق ها و قطعات رسانا برای حذف مواد خورنده. 3. بازرسی معمول را کوتاه کنید چرخه، تمرکز بر بررسی سطح تماس و وضعیت عایق، و تعویض سریع قطعات آسیب دیده. برای مناطق با خوردگی شدید شیمیایی، برای راه حل های سفارشی با بخش فنی Usune مشورت کنید.

تامین محصول و خدمات پس از فروش

هر کلید Usune Isolation Outdoor Manual Motorized مجهز به لوازم جانبی کامل نصب و راه اندازی است مکانیزم عملیاتی به سفارش مشتری، همراه با گواهی محصول، راهنمای نصب و بهره برداری، و لیست لوازم جانبی Usune به عنوان یک تامین کننده که ریشه در چین دارد، یک سیستم تولید و پس از فروش جامع دارد: کارخانه دارای یک فرآیند بازرسی کیفیت دقیق است تا اطمینان حاصل شود که هر محصول قبل از خروج واجد شرایط است کارخانه؛ the after-sales service team provides on-site installation guidance, debugging, maintenance, and other خدمات، پاسخگویی به نیازهای مشتریان به صورت 24 ساعته و متعهد به ارائه محصولات باکیفیت و خدمات توجه به مشتریان در داخل و خارج از کشور، ایجاد روابط همکاری طولانی مدت و پایدار.
