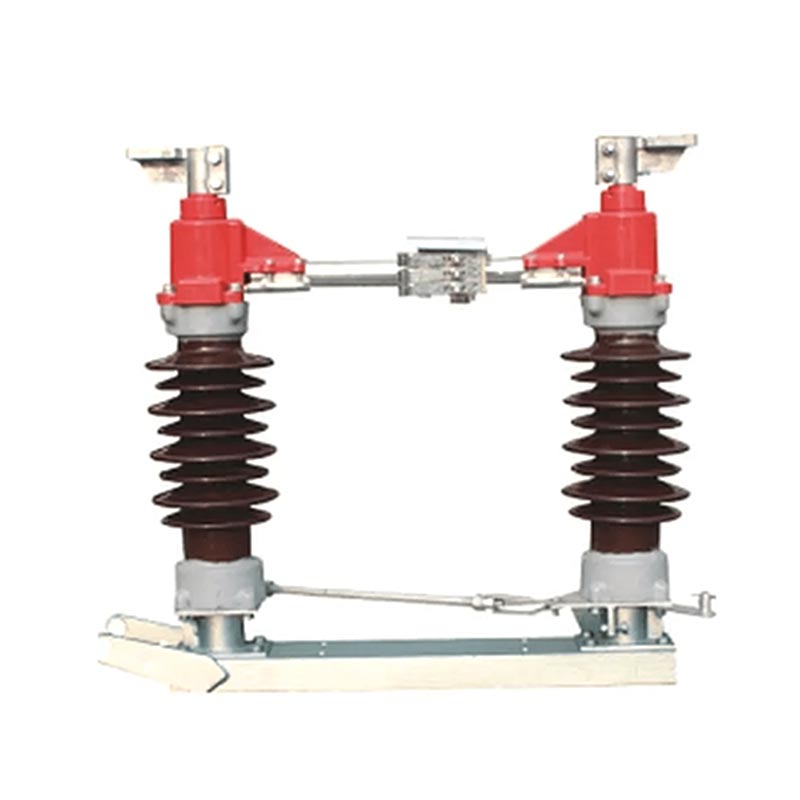

کلید قطع کننده پست خارجی Usune سری GW4 یک محصول اصلی است که به طور مستقل توسعه یافته و تولید شده توسط Usune. برای مدارهای AC با فرکانس نامی 50 هرتز و ولتاژ نامی 35 کیلو ولت مناسب است. 170 کیلو ولت در درجه اول برای باز و بسته شدن مدار در شرایط بدون بار استفاده می شود، یک ایمنی ضروری است جزء در سیستم های انتقال و توزیع برق همچنین می تواند به عنوان یک واحد پایه برای محصولات مشتق عمل کند در همان سری، قابلیت توسعه قوی برای برآوردن نیازهای پروژه های مختلف را ارائه می دهد.

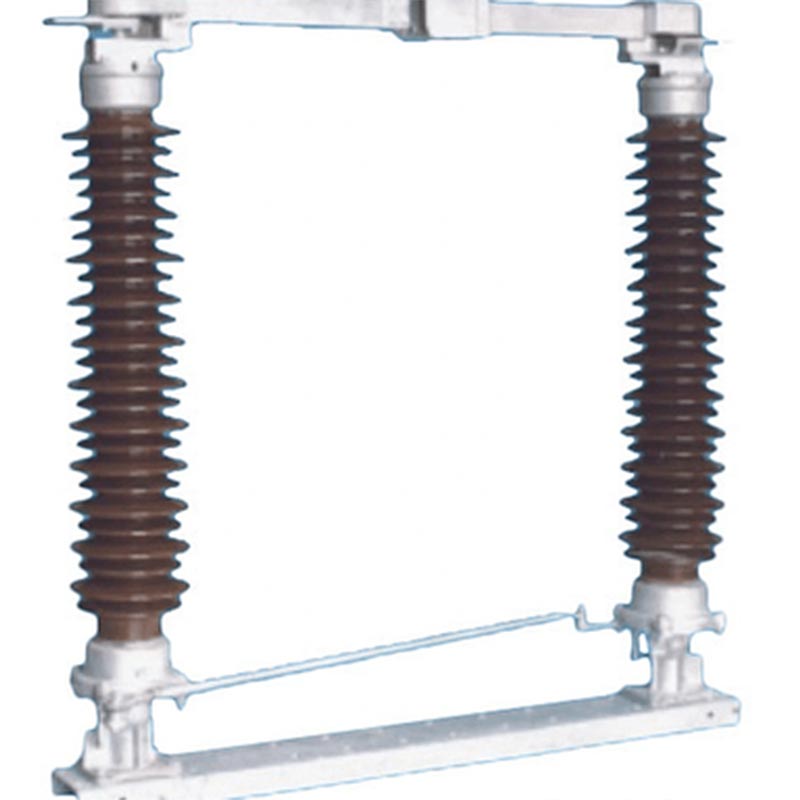

سوئیچ قطع کننده پست در فضای باز از ساختار کلیدزنی چرخشی افقی استفاده می کند که دارای پایداری است. عملکرد مکانیکی، سطح عایق بالا، مقاومت در برابر آلودگی قوی و نصب راحت و تعمیر و نگهداری این به طور موثر منابع تغذیه را ایزوله می کند، ایمنی تعمیر و نگهداری تجهیزات الکتریکی را تضمین می کند و عملیات سوئیچینگ بدون بار را تکمیل می کند و آن را برای محیط های مختلف خشن در فضای باز مانند ارتفاعات مناسب می کند ارتفاع، دمای پایین و آلودگی شدید.
1. ایزوله برق: به طور موثر تجهیزات را از شبکه برق جدا می کند و ایمنی تعمیر و نگهداری را تضمین می کند.
پرسنل و تجهیزات؛
2. ظرفیت بار بلند مدت: می تواند به طور پایدار جریان بار نامی را برای دوره های طولانی حمل کند و از قدرت مداوم اطمینان حاصل کند.
عرضه؛
3. سوئیچینگ بدون بار: سوئیچینگ بدون بار خطوط و ترانسفورماتورهای بدون بار و همچنین سوئیچینگ شینه را کامل می کند.
عملیات، رفع نیازهای تنظیم انعطاف پذیر شبکه برق؛
4. حفاظت از زمین: می توان آن را با یک سوئیچ اتصال به زمین در صورت نیاز پیکربندی کرد تا به زمین مدار قابل اطمینان دست یابد.
افزایش بیشتر ایمنی عملیاتی
برای اطمینان از کیفیت محصول و ایمنی عملیاتی، سری Usune GW4 به شدت از بین المللی پیروی می کند استانداردهای معتبر، از جمله IEC 62271-102 "سوئیچ های قطع جریان متناوب ولتاژ بالا و سوئیچ های زمین" و IEC 60694 "شرایط فنی عمومی برای کلید ولتاژ بالا و تجهیزات کنترل". کارخانه ادوات A فرآیند بازرسی کیفیت دقیق هر محصول قبل از خروج از آن تحت آزمایش عملکرد جامع قرار می گیرد کارخانه اطمینان حاصل کند که تمام پارامترها الزامات استاندارد را برآورده می کنند.
پارامترهای فنی محصول سری Usune GW4 شامل چندین مدل مانند GW4(A)-35(D)(W)، GW4(A)-126(D)(W)، و GW4(A)-170(D)(W)، با جریان نامی از 630A تا 2500A، مناسب برای سطوح مختلف ولتاژ و بار سناریوها پارامترهای فنی اصلی (شاخص های کلیدی) به شرح زیر است:
| سری مدل | ولتاژ نامی (کیلو ولت) | جریان دارای رتبه (A) | جریان مقاومت کوتاه مدت نامی (kA/s) | ولتاژ مقاومت در برابر ضربه رعد و برق (کیلو ولت) | مقاومت مدار اصلی (μΩ) |
| GW4 (A) -35 (D) (W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4 (A) -126 (D) (W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4 (A) -170 (D) (W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
علاوه بر این، این محصولات به مکانیزم های عملیاتی دستی CS11، CS17D و CS14G و CJ2 الکتریکی مجهز هستند. مکانیزم های عملیاتی تنظیمات سوئیچ کمکی با توجه به نوع مکانیزم برای اطمینان بهینه شده است عملیات انعطاف پذیر و قابل اعتماد
طراحی دوبل مهر و موم شده، مجموعه شفت توسط دو بلبرینگ شعاعی پشتیبانی می شود و به طور موثر از نفوذ رطوبت، گرد و غبار و گازهای مضر.
کنتاکت میانی از یک انگشت تماسی خودکار استفاده می کند که نیاز به فنر را از بین می برد. به خود متکی است خاصیت ارتجاعی برای بستن تماس، اطمینان از تماس پایدار و کاهش هزینه های نگهداری.
مدار رسانای اصلی و سوئیچ اتصال به زمین مجهز به مکانیزم قفل کننده هستند که تضمین می کند که هنگامی که مدار اصلی بسته است، سوئیچ اتصال زمین نمی تواند بسته شود و بالعکس، از عملکرد نادرست جلوگیری می کند.
اتصال انعطاف پذیر در داخل پایه خروجی محکم به میله رسانا و صفحه ترمینال ثابت می شود. بدون روغن بلبرینگ های خود روان کننده چرخش صاف را تضمین می کنند و عمر مفید را افزایش می دهند.
Usune یک تیم تحقیق و توسعه حرفه ای با سالها تجربه در طراحی تجهیزات الکتریکی فشار قوی دارد. را ساختار اجزای رسانای سری GW4 یک پتنت مدل کاربردی ملی را به دست آورده است. انگشت تماس از a استفاده می کند مواد جدید با استحکام بالا، رسانایی بالا و خاصیت ارتجاعی بالا، اجتناب از مشکلاتی مانند خوردگی فنر، کاهش نیروی گیره به دلیل بازپخت حرارتی و افزایش مقاومت تماسی.
سری GW4 سالهاست که با تکنولوژی تولید بالغ و عملکرد پایدار در بازار وجود دارد. اجزای چرخان دارای طراحی بدون نیاز به تعمیر و نگهداری هستند و قطعات انتقال از پین های فولادی ضد زنگ جفت شده استفاده می کنند. با بوش های نایلونی حاوی دی سولفید مولیبدن. اجزای فولادی تحت گالوانیزه گرم قرار می گیرند تا از صافی اطمینان حاصل شود عملیات و جلوگیری از زنگ زدگی طولانی مدت
Usune به عنوان یک تولید کننده حرفه ای، به شدت استانداردهای بین المللی را در فرآیند تولید خود رعایت می کند. را کارخانه دارای یک سیستم کنترل کیفیت جامع است که بر کل فرآیند از تهیه مواد خام نظارت دارد برای مونتاژ و آزمایش محصول محصولات تست ها و گواهینامه های معتبر متعددی را پشت سر گذاشته اند عملکرد به طور گسترده ای در صنعت شناخته شده است.
Usune رضایت مشتری، ارائه مشاوره جامع پیش فروش، راهنمایی نصب، و خدمات تعمیر و نگهداری پس از فروش محصولات دارای عمر طولانی و هزینه های نگهداری پایین و کارخانه هستند پشتیبانی کامل پس از فروش را برای رفع نگرانی های مشتریان ارائه می دهد.
سوئیچ قطع کننده پست در فضای باز سری Usune GW4 برای محیط های خشن در فضای باز طراحی شده است. سازگاری محیطی قوی شرایط عملیاتی باید شرایط زیر را برآورده کند: ارتفاع بیش از حد نباشد 2000 متر؛ دمای محیط -40 تا +40 درجه سانتیگراد؛ سرعت باد بیش از 34 متر بر ثانیه؛ شدت لرزه بیش از 8 درجه؛ ضخامت یخ بیش از 10 میلی متر؛ عدم وجود گرد و غبار سنگین، خوردگی شیمیایی، ارتعاش قوی و خطرات قابل اشتعال / انفجار؛ و یک پایه نصب تراز. اگر محیط برنامه کاربر از بالا از الزامات، یک راه حل سفارشی را می توان با Usune مذاکره کرد.

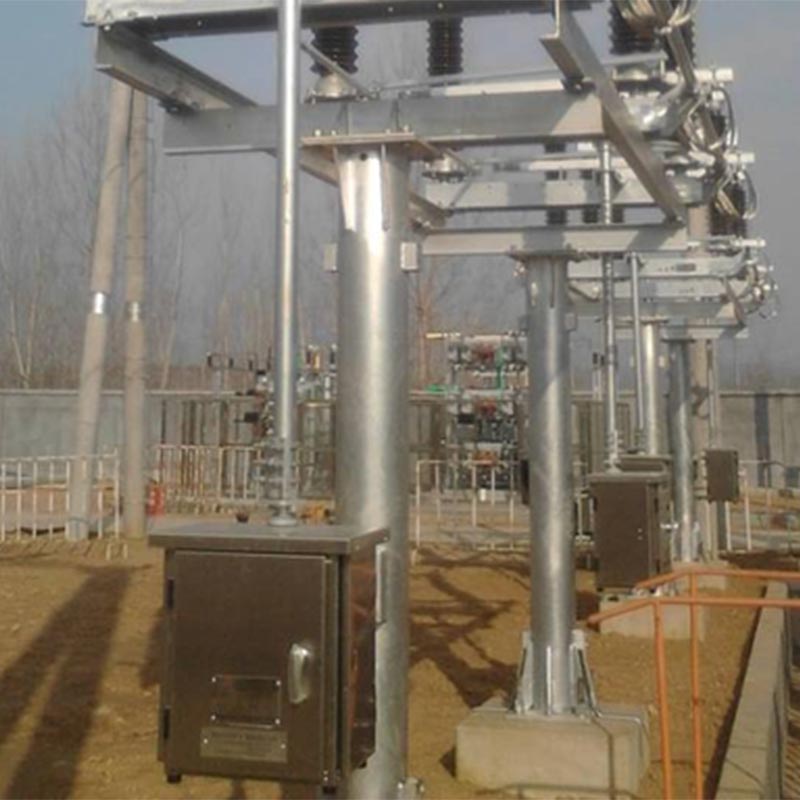

نام پروژه: پروژه بازسازی پست 110 کیلوولت فضای باز در شمال چین
پیشینه پروژه: این پست در یکی از شهرهای شمالی چین واقع شده است که زمستان های سختی را تجربه می کند (حداقل) درجه حرارت -35 درجه سانتیگراد) و بادهای شدید مکرر. کلید قطع کننده اصلی از دمای پایین ضعیف رنج می برد مقاومت، عملکرد ناپایدار و هزینه های نگهداری بالا. پس از مقایسه جامع، تیم پروژه کلید قطع کننده پست Usune GW4-126(D)(W)/1250 Outdoor Disconnector را انتخاب کرد. Usune یک محصول کامل ارائه کرد مجموعه و خدمات راهنمایی نصب.
نتایج کاربرد: این محصول به مدت 3 سال پس از راه اندازی به طور پایدار عمل کرده است و عالی نشان می دهد مقاومت در برابر دمای پایین و مقاومت در برابر باد. عملیات باز و بسته شدن آن انعطاف پذیر و قابل اعتماد است. را عملکرد تماس خود تمیز شونده به طور موثر از خرابی تماس ناشی از تجمع گرد و غبار و برف جلوگیری می کند طراحی بدون نیاز به تعمیر و نگهداری، بار کاری تعمیر و نگهداری روزانه پست را کاهش می دهد. صاحب پروژه به شدت عملکرد و خدمات پس از فروش محصولات Usune را به رسمیت می شناسد و یک همکاری طولانی مدت امضا کرده است توافق با Usune، تعیین آن به عنوان سازنده تعیین شده برای پروژه های نوسازی پست بعدی.
A1: ابتدا به صورت چشمی بررسی کنید که آیا شاتون تغییر شکل داده است، آیا اتصال شل است یا خیر، و آیا گیره شل یا لیز می خورد. میله اتصال تغییر شکل یافته باید تعویض شود. مفاصل و گیره های شل باید باشند با یک آچار گشتاور مطابق با گشتاور مشخص شده در دفترچه راهنما سفت شده است (به جدول 5 مراجعه کنید). اگر دفترچه راهنما گشتاور عملیات به طور قابل توجهی افزایش می یابد، ممکن است به دلیل خشک شدن روان کننده در قسمت های چرخان یا زنگ زدگی در قسمت های چرخان باشد. پین شفت برای اطمینان از عملکرد روان، قطعات چرخان را تمیز و روغن کاری کنید.
A2: محصول بدون نیاز به تعمیر و نگهداری طراحی شده است، اما برای اطمینان از بازرسی و نگهداری منظم توصیه می شود عملیات پایدار طولانی مدت: یک بازرسی ساده در محل باید هر 2 سال انجام شود. وقتی خارج از خدمت تعمیر و نگهداری باید هر 5 سال یا هر 2000 عملیات انجام شود. هر بار یک تعمیر اساسی باید انجام شود 10 سال یا هر 5000 عملیات. نکات کلیدی نگهداری عبارتند از: بررسی یکپارچگی قطعات مکانیکی و عایق ها، اندازه گیری مقاومت مدار رسانای اصلی، بررسی سفتی پیچ و آزمایش وضعیت عملکرد سوئیچ های کمکی و اجزای الکتریکی به هم پیوسته
1. کامل بودن تامین محصول: هر کلید قطع و وصل سری Usune GW4 و سوئیچ اتصال زمینی که ارسال می شود همراه با لوازم جانبی نصب و مکانیسم عملیاتی سفارش داده شده توسط کاربر به همراه گواهی محصول، راهنمای نصب و بهره برداری و لیست لوازم جانبی برای اطمینان از نصب و استفاده روان.
2. دستورالعمل های سفارش هنگام سفارش، لطفاً مشخص کنید: مدل محصول، نام، جریان نامی، ولتاژ نامی، آیا سوئیچ اتصال به زمین پیکربندی شده است (ارتفاع تکی / زمین دوگانه). نوع، مدل و نام عملیات مکانیسم؛ منبع تغذیه و رتبه بندی ولتاژ قفل الکترومغناطیسی (در صورت وجود)؛ مدل و ولتاژ کنترل از مکانیزم عملیات الکتریکی (در صورت وجود). در صورت نیاز به مدارک فنی خاص یا لوازم جانبی نصب، لطفا هنگام سفارش مشخص کنید
1. پایه لمس انگشت
2. لمس انگشت
3. صفحه قفل مغناطیسی
4. پیچ و مهره
5. تماس بگیرید
شکل 2 نمودار شماتیک نقاط تماس الکتریکی غالب
1. سر تماس استاتیک چاقوی زمین
2. انگشت تماس
3. صفحه تعیین موقعیت
4. لوله چاقوی زمینی
شکل 3 نمودار شماتیک موقعیت لوله زمین و صفحه موقعیت
شکل 4 نمودار بالا بردن
