سوئیچ قطع کننده 110 کیلوولت 1250A 2000A یک دستگاه برق فشار قوی AC 50 هرتز سه فاز در فضای باز با ولتاژ نامی 126 کیلوولت (سطح 110 کیلوولت) و جریان نامی 1250A/2000A. عمدتاً برای باز و بسته کردن استفاده می شود عملیات تحت شرایط بدون بار، جداسازی قابل اعتماد تجهیزات تعمیر و نگهداری از خطوط زنده و تشکیل یک مشخص شکست قابل مشاهده
Usune، به عنوان یک کارخانه حرفه ای متخصص در تحقیق و توسعه و ساخت تابلو برق فشار قوی، ارائه می دهد. محصولات پست های اصلی انتقال 110 کیلو ولت که الزامات عملکرد ایمن شبکه برق را برآورده می کند.

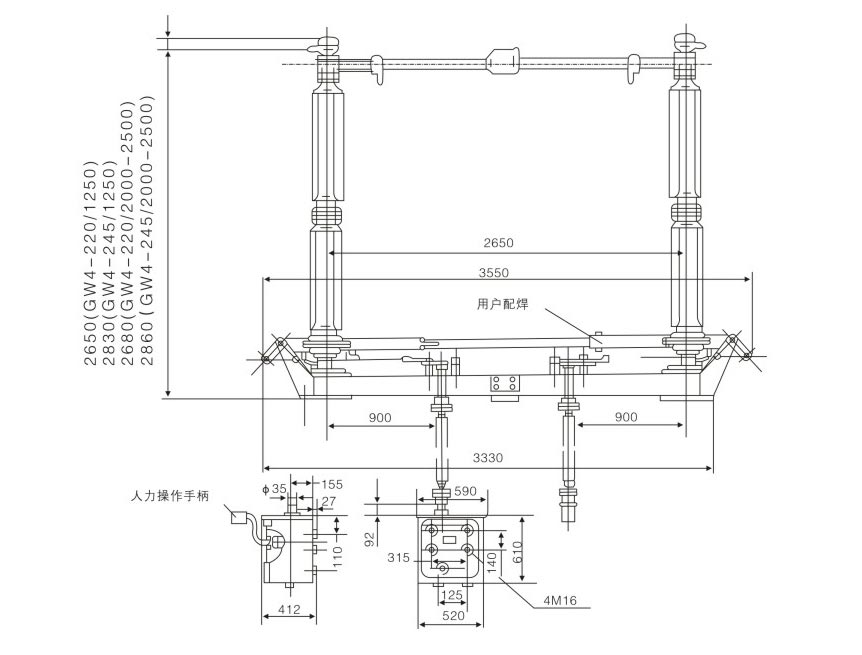

هر فاز دارای دو ستون عایق است که به طور همزمان 90 درجه به صورت افقی می چرخند تا باز و بسته شوند. را پایه از فولاد گالوانیزه گرم با یاتاقان های مهر و موم شده ساخته شده است که آن را در برابر خوردگی و بادوام می کند.
کنتاکت های اصلی سوئیچ قطع کننده 1250A 2000A 110kV از جنس مس با روکش نقره ساخته شده است که منجر به مقاومت در برابر تماس کم، ظرفیت حمل جریان بالا و حداقل گرمای بیش از حد در طول عملیات طولانی مدت.
مدلهای دارای سوئیچهای زمین مجهز به قفلهای مکانیکی قابل اعتماد هستند که دقیقاً دنباله آن را دنبال میکنند "سوئیچ اصلی باز → سوئیچ زمین بسته؛ سوئیچ زمین باز → کلید اصلی بسته" به طور موثر جلوگیری می کند سوء عملکرد
می توان با مکانیزم های دستی CS14G یا CS17G یا مکانیزم های الکتریکی CJ6B یا CJ11 پیکربندی کرد که از محلی و کنترل از راه دور
| پارامتر | GW4-126 (1250A) | GW4-126 (2000A) |
| ولتاژ نامی | 126 کیلوولت (کلاس 110 کیلوولت) | 126 کیلوولت (کلاس 110 کیلوولت) |
| جریان رتبه بندی شده | 1250A | 2000A |
| فرکانس | 50 هرتز | 50 هرتز |
| دمای عملیات | -40 درجه سانتیگراد ~ +40 درجه سانتیگراد | -40 درجه سانتیگراد ~ +40 درجه سانتیگراد |
| ارتفاع | ≤ 2000 متر | ≤ 2000 متر |
| استانداردها | GB 1985، IEC 62271-102 | GB 1985، IEC 62271-102 |
| سطح عایق | درجه IV (ضد آلودگی اختیاری) | درجه IV (ضد آلودگی اختیاری) |
| جریان مقاومت کوتاه مدت | 31.5kA/4s | 31.5kA/4s |
| جریان مقاومت در اوج | 80 کیلو آمپر | 80 کیلو آمپر |

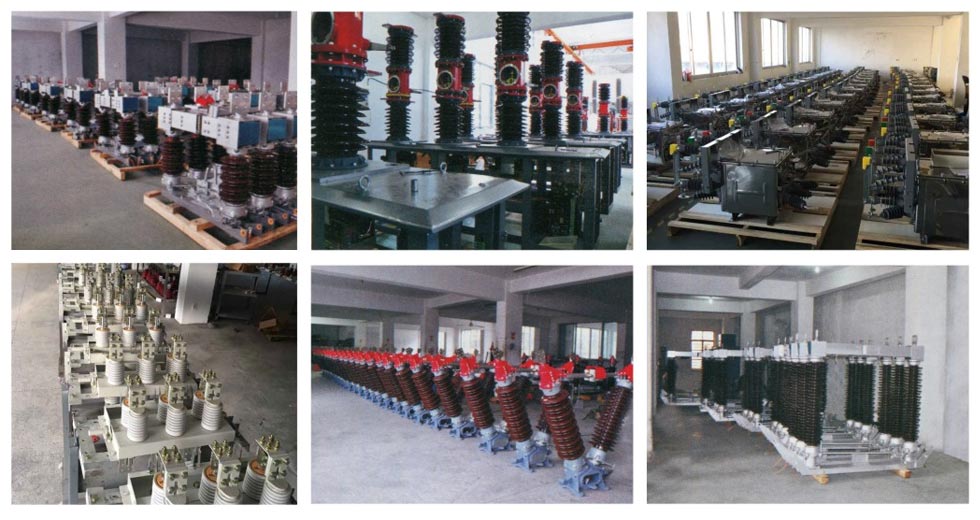

- تولید شده با استفاده از تجهیزات پیشرفته تولید و روش های آزمایش دقیق برای اطمینان از سازگاری محصول و
ثبات
- مواد استاندارد با کیفیت بالا و صنایع دستی نفیس پایه محکمی برای کیفیت محصول ایجاد می کند.
- سیستم جامع مدیریت کیفیت کل فرآیند تولید از انبار مواد اولیه تا انبار را پوشش می دهد
تحویل محصول نهایی
- مدل های استاندارد می توانند به طور پایدار در محدوده دمایی -40 تا +40 درجه سانتیگراد کار کنند که برای اکثر مناطق مناسب است.
- نوع مقاوم در برابر آلودگی (GW4-126W) دارای عایق پیشرفته ای است که آن را برای مناطق بسیار آلوده ایده آل می کند.
مانند مناطق ساحلی، مناطق صنعتی، یا مناطق با گرد و غبار زیاد، اسپری نمک، یا خوردگی شیمیایی.
- می تواند شرایط آب و هوایی شدید مانند بادهای شدید، باران شدید و کولاک را تحمل کند.
- یک مکانیسم در همبسته مکانیکی واضح به طور موثر از عملکرد نادرست جلوگیری میکند و ایمنی پرسنل را تضمین میکند
تجهیزات
- کلید قطع کننده 110 کیلو ولت 1250A 2000A ساختار فشرده ای دارد که به فضای نصب کمی نیاز دارد و باعث می شود
نصب، تنظیم و نگهداری آسان است.
- نقاط شکست قابل مشاهده تضمین ایمنی بصری را برای عملیات تعمیر و نگهداری فراهم می کند.
1. مطالعه موردی: پست مزرعه بادی 110 کیلوولت در منطقه ساحلی جنوب شرقی
2. پیشینه پروژه: یک مزرعه بادی 110 کیلوولت واقع در منطقه ساحلی جنوب شرقی چین، منطقه ای با نمک بالا. غلظت اسپری، رطوبت بالا و آلودگی شدید.
3. محصول کاربردی: سوئیچ قطع اتصال ضد آلودگی Usune GW4-126W 2000A (12 مجموعه)
4. نتایج پیاده سازی:
- با موفقیت به مدت 5 سال بدون هیچ گونه خرابی، سازگار با محیط خشن نمک پاش ساحلی.
- عایق کامپوزیت ضد آلودگی عملکرد عایق عالی را حفظ کرد، بدون تخلیه خزشی یا
فلاش اور آلودگی
- کنتاکت های روکش نقره روشن باقی ماندند، با مقاومت تماسی پایدار، و هیچ گرمای بیش از حدی در زیر رخ نداد.
جریان عملیاتی بلند مدت 1800A.
5. بازخورد مدیر پروژه: "سوئیچ قطع Usune عملکرد عالی ضد آلودگی را به طور کامل نشان داد. برآورده کردن الزامات زیست محیطی سختگیرانه مزارع بادی ساحلی."
| مورد | واحد | پارامترها | |||||
| ولتاژ نامی | کیلوولت | 40.5 | 72.5 | 126 | 145 | ||
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس توان 1 دقیقه (مقدار موثر) | روی زمین | کیلوولت | 95 | 160 | 230 | 275 |
| شکستگی | کیلوولت | 118 | 200 | 70+230 | 275+85 | ||
| جریان مقاوم در برابر ضربه صاعقه (اوج) | روی زمین | کیلوولت | 185 | 350 | 550 | 650 | |
| شکستگی | کیلوولت | 215 | 410 | 550+110 | 650+120 | ||
| فرکانس رتبه بندی شده | هرتز | 50/60 | |||||
| جریان رتبه بندی شده | A | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | ||
| دارای جریان مقاومت کوتاه مدت | kA | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | ||
| حداکثر جریان مقاومتی نامی | kA | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | ||
| مدت زمان اتصال کوتاه نامی | چاقو/شمشیر | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| بار ترمینال مکانیکی نامی | افقی و عمودی | N | 1250 | 1250 | 1250 | 1250 | |
| افقی | N | 750 | 750 | 750 | 750 | ||
| نیروی عمودی | N | 1000 | 1000 | 1000 | 1000 | ||
| فاصله خزش | میلی متر | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| عمر مکانیکی | بار | 5000 | 5000 | 1000 | 5000 | ||
| محرک موتور | مدل | سی جی | سی جی | سی جی | سی جی | ||
| ولتاژ موتور | V | AC380، AC220، DC220، DC110 | |||||
| حلقه کنترل ولتاژ | V | AC380، AC220، DC220، DC110 | |||||
| امتیاز، زمان بسته شدن | s | 7±1 | |||||
| محرک انسانی | مدل | CS14 CS17 | |||||
| ولتاژ قفل الکترومغناطیسی | V | AC220، DC220، DC110 | |||||
• عایق ها: بدون ترک، آسیب یا کثیفی.
• تماس ها: سطح نقره ای تمیز و دست نخورده.
• بست ها: همه پیچ ها سفت شده اند.
• مکانیسم: چرخش صاف. قطعات متحرک را روغن کاری کنید
• عمودی عایق: با شیم ها تنظیم کنید (حداکثر 3 میلی متر در هر مکان).
• همگام سازی سه فاز: بازو میل لنگ و میله های اتصال را تنظیم کنید.
• فشار تماس: از جاگذاری و فشار مناسب اطمینان حاصل کنید.
• فقط تحت NO LOAD کار کنید. تایید کنید که مدار شکن باز است
• عملیات دستی: از دستگیره عملیاتی استفاده کنید. اجتناب از نیروی بیش از حد
• عملیات موتوری: از کنترل محلی/راه دور استفاده کنید. موقعیت مانیتور
• اینترلاک: در صورت قفل شدن، عملیات را مجبور نکنید.
• تعمیرات اساسی دوره ای: هر 1 تا 2 سال یکبار.
• عایق ها و کنتاکت ها را تمیز کنید. وازلین صنعتی بزنید
• بلبرینگ ها و قطعات انتقال را روغن کاری کنید.
• پیچ و مهره های شل، کنتاکت های فرسوده و آسیب عایق را بررسی کنید.
• پس از اتصال کوتاه: فوراً بازرسی کنید.
• نمی تواند کار کند: اینترلاک، اتصال گیر کرده یا عیب موتور را بررسی کنید.
• فازهای ناهمزمان: میله های اتصال متقابل را تنظیم کنید.
• گرمای بیش از حد تماس: تمیز و دوباره سفت کنید. آبکاری نقره را بررسی کنید
A: تفاوت اصلی در ظرفیت حمل جریان نامی است. 1250A برای 110 کیلو ولت بار متوسط مناسب است پستها، در حالی که 2000A برای مدارهای ورودی و خروجی ترانسفورماتور اصلی با جریان بالا مناسب است. را ساختار، کلاس عایق و ابعاد نصب اساساً یکسان است.
ج: بله. محصولات ضد آلودگی (نوع W) با فاصله خزش 31.5mm/kV موجود است. استفاده می کنند عایق های چینی ضد آلودگی یا عایق های کامپوزیتی و در برابر اسپری نمک و خوردگی گرد و غبار مقاوم هستند.
A: ما می توانیم راه حل های انتخاب، نقشه های نصب، راهنمایی راه اندازی در محل و تعمیر رایگان ارائه دهیم خدمات در طول دوره گارانتی مدل های استاندارد به سرعت تحویل داده می شوند تا نیازهای زمانی قدرت را برآورده کنند پروژه های شبکه
