Zhejiang Usune Electric Co., Ltd. یک کارخانه حرفه ای است که تحقیق و توسعه، طراحی، تولید و فروش را ادغام می کند. اصلی آن محصولات عبارتند از 12 کیلو ولت الی 245 کیلو ولت در داخل و خارج از منزل و ولتاژ بالا، قطع کننده مدار SF6، بار سوئیچ ها و سوئیچ های مختلف قطع کننده. این یک تامین کننده حرفه ای قابل اعتماد برای پروژه های مهندسی قدرت است داخلی و بین المللی.
کلید Usune Gw4 Disconnect بطور خاص برای سیستم های برق سه فاز AC 50Hz/60Hz طراحی شده است. اولیه آن است عملکرد این است که مدارهای ولتاژ بالا را در شرایط برق دار و بدون بار وصل یا جدا کردن مدارهای ولتاژ بالا و ایجاد قابل مشاهده ترخیص عایق الکتریکی برای تعمیر و نگهداری شینه ها، قطع کننده های مدار، ترانسفورماتورها و سایر ولتاژهای بالا تجهیزات
-GB 1985-2004: سوئیچهای قطع ولتاژ بالا و سوئیچهای زمین
-IEC 62271-102: کلید و کنترل ولتاژ بالا
-GB/T 11022: مشخصات عمومی برای کلید ولتاژ بالا و تجهیزات کنترل

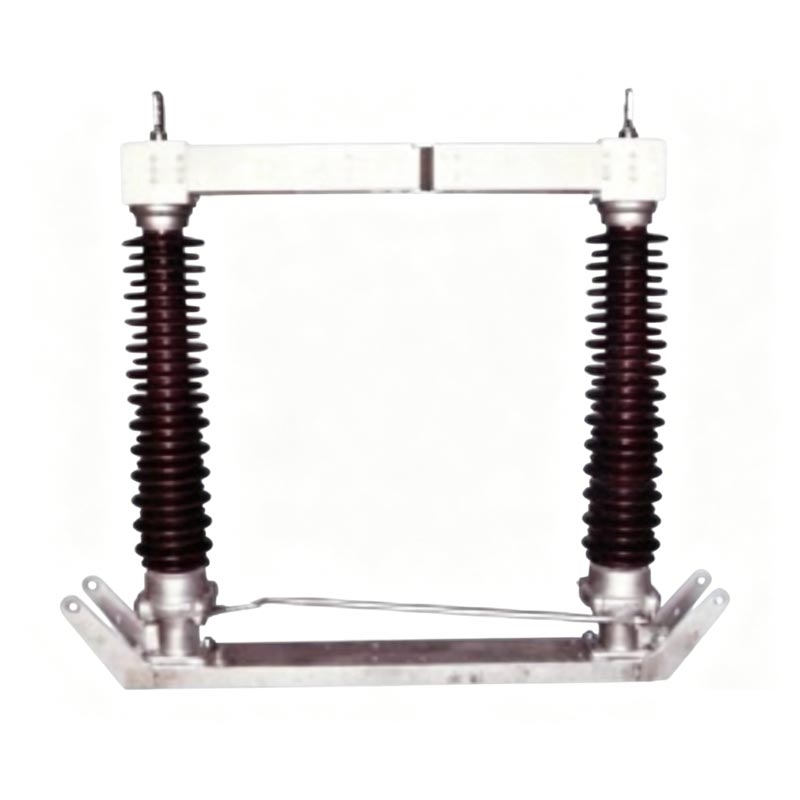

سری GW4: عایق دو پایه، افقی چرخشی، نوع قطع شده
1. ساختار عایق دو پست، دو عایق پست در هر فاز به صورت افقی 90 درجه به طور همزمان می چرخند.
2. کنتاکت های اصلی عبارتند از کنتاکت های مسی وسط شکسته، نقره اندود، مقاومت تماس کم و رسانایی خوب.
3. پایه از فولاد گالوانیزه گرم، با یاتاقان های مهر و موم شده، مقاوم در برابر خوردگی و بادوام ساخته شده است.
4. سوئیچ قطع اتصال GW4 را می توان با سوئیچ های اتصال زمین یک طرفه یا دو طرفه، با مکانیکی مجهز کرد.
در هم قفل شدن برای اطمینان از ایمنی عملیاتی.
5. مکانیسم عملیاتی می تواند دستی (CS14G, CS17G) یا الکتریکی (CJ6B, CJ11, XCJ-I) باشد.
| پارامتر | مشخصات |
| ولتاژ نامی | 126 کیلوولت (سیستم 110 کیلوولت) |
| فرکانس رتبه بندی شده | 50 هرتز |
| جریان رتبه بندی شده | 630A, 1250A, 1600A, 2000A, 2500A |
| جریان مقاومت کوتاه مدت (1 ثانیه) | 31.5kA، 40kA، 50kA |
| حداکثر جریان مقاومت دارای امتیاز | 80kA، 100kA، 125kA |
| ولتاژ مقاومت AC خشک 1 دقیقه | - به زمین: 140 کیلو ولت - ولتاژ کل: 160 کیلوولت |
| دمای عملیات | -40 درجه سانتیگراد تا +40 درجه سانتیگراد |
| ارتفاع | ≤ 2000 متر |

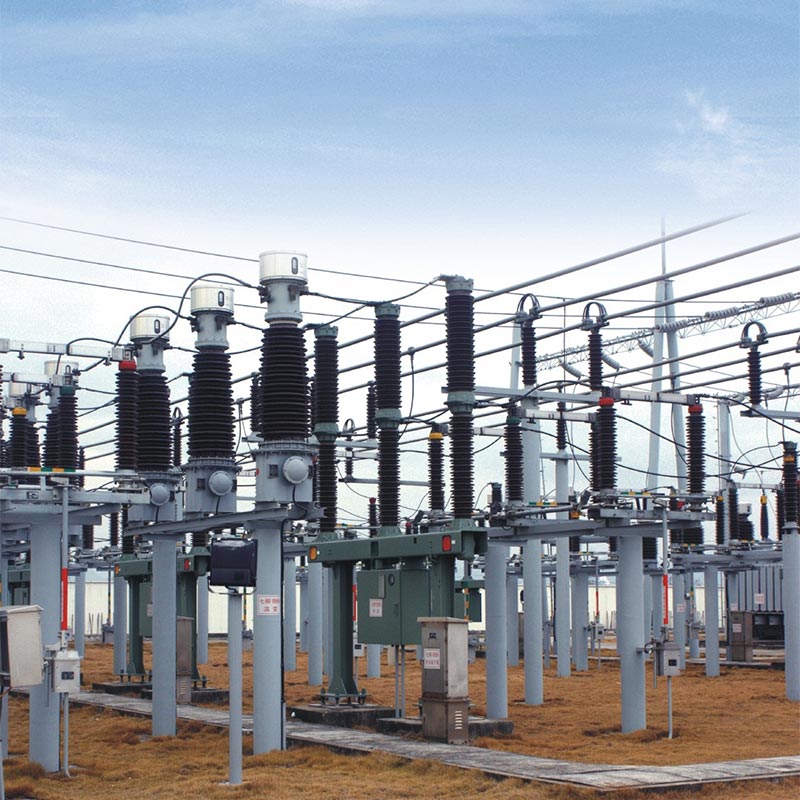

یک 110 کیلوولت ... پروژه پست برق بادی
این پروژه در یک منطقه شمالی با اختلاف دمای قابل توجهی واقع شده است که نیاز به تجهیزات بالایی دارد قابلیت اطمینان و مقاومت در برابر سرما این پروژه چندین کلید Usune GW4 Disconnect را انتخاب کرد که مجهز به برق بودند مکانیزم ها و سوئیچ های اتصال زمین دو طرفه. برای سالهای زیادی از زمان راهاندازی، تجهیزات به طور پایدار کار میکنند. با اقدامات مکانیکی قابل اعتماد و مقاومت در برابر خوردگی عالی، به طور موثر ایمنی تعمیر و نگهداری پست را تضمین می کند و بازده عملیات روزانه، کسب تحسین بالا از کاربر.
| مورد | واحد | پارامترها | |||||
| ولتاژ نامی | کیلوولت | 40.5 | 72.5 | 126 | 145 | ||
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس توان 1 دقیقه (مقدار موثر) | روی زمین | کیلوولت | 95 | 160 | 230 | 275 |
| شکستگی | کیلوولت | 118 | 200 | 70+230 | 275+85 | ||
| جریان مقاوم در برابر ضربه صاعقه (اوج) | روی زمین | کیلوولت | 185 | 350 | 550 | 650 | |
| شکستگی | کیلوولت | 215 | 410 | 550+110 | 650+120 | ||
| فرکانس رتبه بندی شده | هرتز | 50/60 | |||||
| جریان رتبه بندی شده | A | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | 630 تا 4000 | ||
| دارای جریان مقاومت کوتاه مدت | kA | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | ||
| حداکثر جریان مقاومتی نامی | kA | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | ||
| مدت زمان اتصال کوتاه نامی | چاقو/شمشیر | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| بار ترمینال مکانیکی نامی | افقی و عمودی | N | 1250 | 1250 | 1250 | 1250 | |
| افقی | N | 750 | 750 | 750 | 750 | ||
| نیروی عمودی | N | 1000 | 1000 | 1000 | 1000 | ||
| فاصله خزش | میلی متر | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| عمر مکانیکی | بار | 5000 | 5000 | 1000 | 5000 | ||
| محرک موتور | مدل | سی جی | سی جی | سی جی | سی جی | ||
| ولتاژ موتور | V | AC380، AC220، DC220، DC110 | |||||
| حلقه کنترل ولتاژ | V | AC380، AC220، DC220، DC110 | |||||
| امتیاز، زمان بسته شدن | s | 7±1 | |||||
|
محرک انسانی |
مدل | CS14 CS17 | |||||
| ولتاژ قفل الکترومغناطیسی | V | AC220، DC220، DC110 | |||||
• عایق ها: بدون ترک، آسیب یا کثیفی.
• تماس ها: سطح نقره ای تمیز و دست نخورده.
• بست ها: همه پیچ ها سفت شده اند.
• مکانیسم: چرخش صاف. قطعات متحرک را روغن کاری کنید
• عمودی عایق: با شیم ها تنظیم کنید (حداکثر 3 میلی متر در هر مکان).
• همگام سازی سه فاز: بازو میل لنگ و میله های اتصال را تنظیم کنید.
• فشار تماس: از جاگذاری و فشار مناسب اطمینان حاصل کنید.
• فقط تحت NO LOAD کار کنید. تایید کنید که مدار شکن باز است
• عملیات دستی: از دستگیره عملیاتی استفاده کنید. اجتناب از نیروی بیش از حد
• عملیات موتوری: از کنترل محلی/راه دور استفاده کنید. موقعیت مانیتور
• اینترلاک: در صورت قفل شدن، عملیات را مجبور نکنید.
• تعمیرات اساسی دوره ای: هر 1 تا 2 سال یکبار.
• عایق ها و کنتاکت ها را تمیز کنید. وازلین صنعتی بزنید
• بلبرینگ ها و قطعات انتقال را روغن کاری کنید.
• پیچ و مهره های شل، کنتاکت های فرسوده و آسیب عایق را بررسی کنید.
• پس از اتصال کوتاه: فوراً بازرسی کنید.
• نمی تواند کار کند: اینترلاک، اتصال گیر کرده یا عیب موتور را بررسی کنید.
• فازهای ناهمزمان: میله های اتصال متقابل را تنظیم کنید.
• گرمای بیش از حد تماس: تمیز و دوباره سفت کنید. آبکاری نقره را بررسی کنید
پاسخ: خیر. کلید قطع کننده GW4 فقط برای ایزوله کردن و سوئیچینگ فقط تحت ولتاژ و بدون بار مناسب است. شرایط قابلیت اطفاء قوس ندارد و کار در زیر بار اکیداً ممنوع است. آن را باید همراه با قطع کننده مدار استفاده شود.
A: اینترلاک مکانیکی یک توالی عملکرد ایمن را اعمال می کند: کلید اصلی باز است → کلید اتصال زمین بسته است. سوئیچ اتصال زمین باز → کلید اصلی بسته است، از عملکرد نادرست جلوگیری می کند و ایمنی تعمیر و نگهداری را تضمین می کند پرسنل
A: نوع استاندارد برای محیط هایی با ارتفاع ≤2000 متر و دمای -40 تا +40 درجه سانتیگراد مناسب است. که می تواند نیازهای اکثر پست های فضای باز را برآورده کند. برای مناطق ویژه با ارتفاع زیاد یا به شدت آلوده، عایق های تقویت شده و راه حل های ضد خوردگی را می توان سفارشی کرد.
