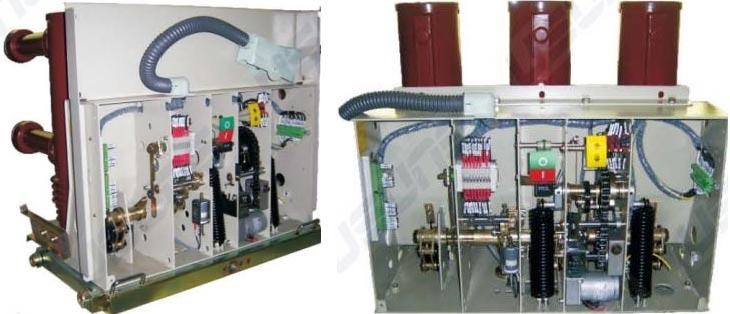

مدار شکن خلاء 24kv

مدار شکن خلاء 24 کیلو ولت دارای یک طرح یکپارچه است، از ذخیره انرژی دستی و الکتریکی پشتیبانی می کند و آسان برای کار. مدار اصلی نیازی به تعمیر و نگهداری اضافی ندارد. قطع کننده خلاء با استفاده از APG کپسوله شده است فناوری، محافظت در برابر آلودگی و خزش، افزایش عمر مفید آن و کاهش تعمیر و نگهداری هزینه ها این دارای یک مکانیسم جامع ضد سوء عملکرد برای اطمینان از تجهیزات و پرسنل است ایمنی محفظه خاموش کننده قوس خلاء پایدار را حفظ می کند، با باز شدن ≤50ms و بسته شدن ≤100ms، ارائه سریع پاسخ برای برآوردن نیازهای مختلف منبع تغذیه، با ولتاژهای مختلف کنترل ثانویه سازگار است.

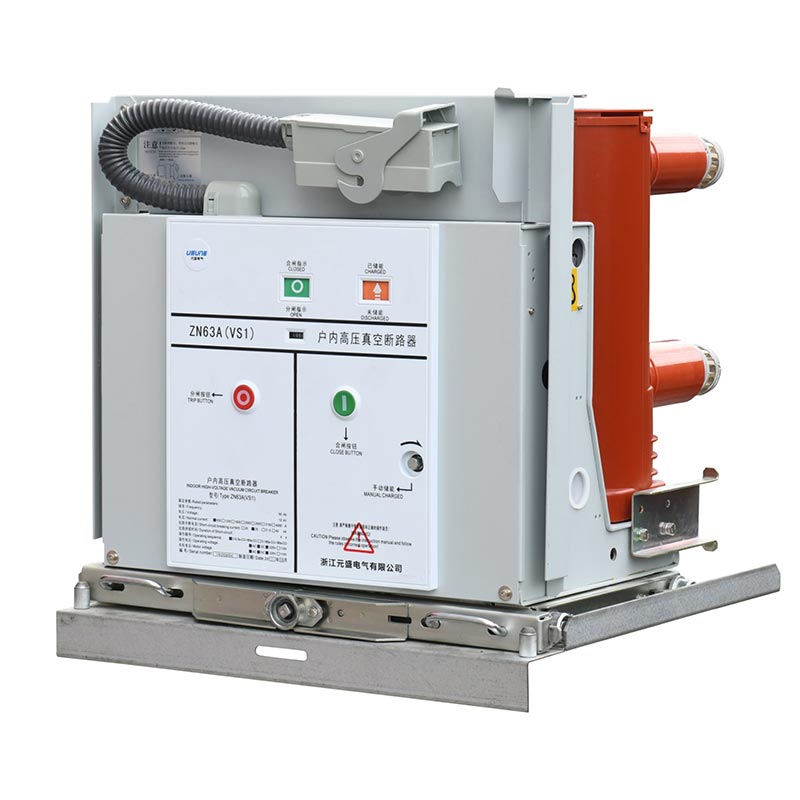

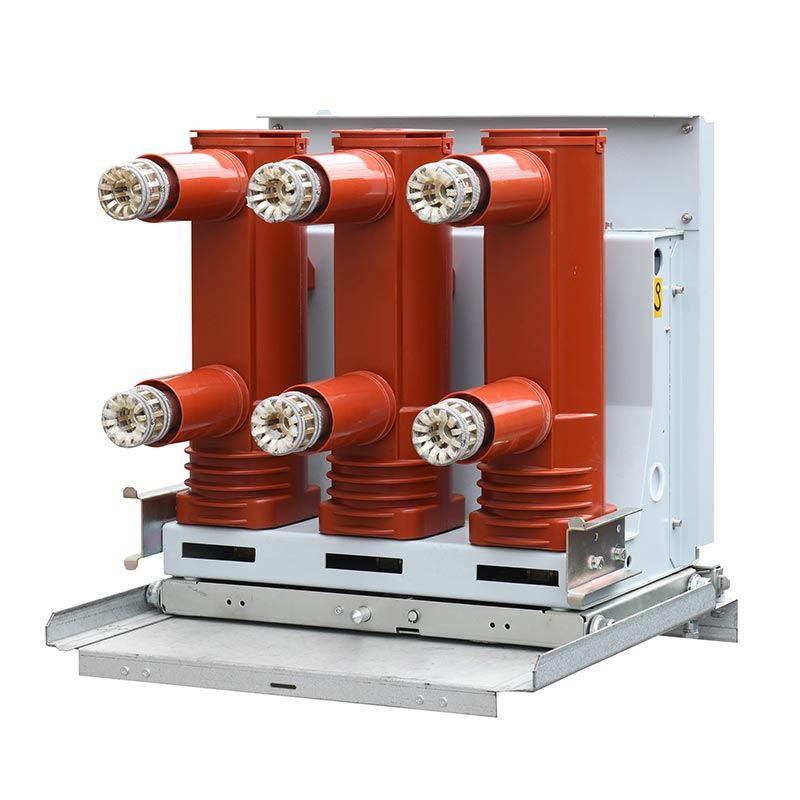

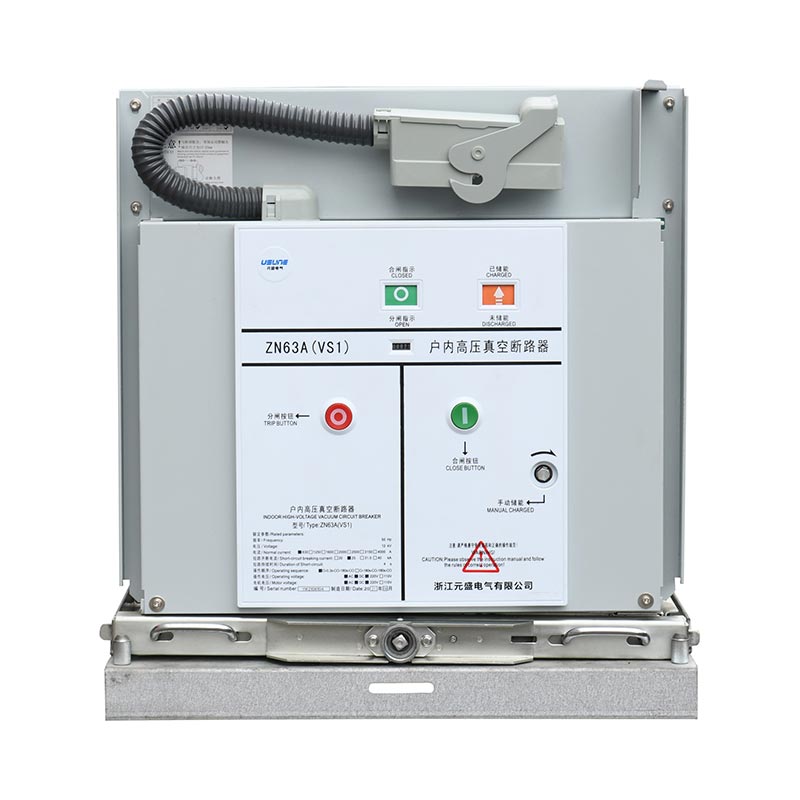

مدار شکن خلاء 24 کیلوولت در مدل های ثابت و دستی و سازگار با تابلوهای مختلف موجود می باشد. جریان نامی از 630 آمپر تا 4000 آمپر و جریان قطع اتصال کوتاه از 20 کیلو آمپر تا 50 کیلو آمپر است. بر اساس انتخاب انعطاف پذیر بر اساس نیازهای کاربر امکان انطباق با سناریوهای عملیات مکرر را فراهم می کند. Usune به عنوان یک تولید کننده حرفه ای از اهرم استفاده می کند فرآیندهای تولید بالغ، کنترل کیفیت دقیق، و پشتیبانی فنی جامع برای ارائه عملکرد بالا قطع کننده های مدار خلاء برای کاربران جهانی. علاوه بر این، Usune با استفاده از منابع تامین کننده مجرب به موفقیت می رسد همکاری زنجیره تامین کارآمد، تضمین تحویل به موقع محصول و کیفیت پایدار.

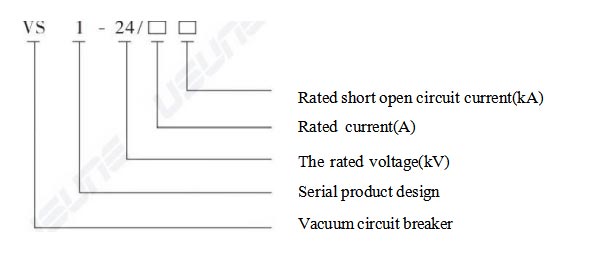

مدل های معنا

پارامترهای فنی اصلی

1. پارامترهای اساسی الکتریکی

2. پارامترهای ساختاری کلیدی

- فاصله تماس: 13±1 میلی متر؛
- سفر بیش از حد: 0.5±3.5 میلی متر؛
- سرعت متوسط ​​باز شدن: 0.9-1.2m/s.
- سرعت بسته شدن متوسط: 0.5-0.8m/s.
- ضخامت سایش مجاز تماس های متحرک و ثابت: ≤3 میلی متر.
- مقاومت مدار رسانای اصلی: ≤60μΩ (630A)، ≤55μΩ (1250A)، ≤35μΩ (1600-2000A)، تضمین رسانایی پایدار.

3. پارامترهای سازگاری محیطی

دمای عملیاتی: -15℃~+40℃; رطوبت نسبی روزانه ≤95%, رطوبت نسبی ماهانه ≤90%; ارتفاع ≤1000 متر (قابل تنظیم برای ارتفاعات خاص)؛ شدت لرزه ای ≤8 درجه؛ مناسب برای مکان های بدون چکه آب، مواد قابل اشتعال و انفجار، گازهای خورنده و ارتعاشات شدید؛ سازگار با آب و هوای اکثر نقاط چین.

سناریوهای قابل اجرا

مدار شکن خلاء 24 کیلوولت Usune با عملکرد عالی خود به طور گسترده در حالات زیر استفاده می شود: زمینه های متعددی مانند برق، صنعت و زیرساخت را پوشش می دهد:

1. نیروگاه ها و پست ها: به عنوان هسته کنترل و تجهیزات حفاظتی برای مدارهای توزیع برق، می باشد برای قطع و بستن جریان مدار استفاده می شود و از تجهیزات حیاتی مانند ترانسفورماتورها و شینه ها در برابر اضافه بار محافظت می کند و آسیب اتصال کوتاه؛
2. شرکت های صنعتی: مناسب برای سیستم های توزیع برق فشار قوی در صنایعی مانند متالورژی، مهندسی شیمی، ساخت ماشین آلات و منسوجات، پاسخگویی به نیازهای راه اندازی و تعطیلی مکرر تجهیزات تولید و نوسانات بار زیاد؛
3. زیرساخت: برای توزیع برق با ولتاژ بالا در حمل و نقل ریلی شهری، ساختمان های بلندمرتبه و تجاری استفاده می شود. مجتمع ها، تضمین منبع تغذیه پایدار و بهبود قابلیت اطمینان قدرت؛
4. میدان انرژی جدید: مناسب برای پشتیبانی از سیستم های توزیع برق نیروگاه های فتوولتائیک و نیروی باد نیروگاه ها، دارای قابلیت های ضد تداخل خوب و تطبیق با ویژگی های بار انرژی جدید هستند نسل

مطالعه موردی کاربردی در دنیای واقعی

مطالعه موردی: پروژه ارتقاء سیستم توزیع برق فشار قوی در یک شهرک صنعتی شیمیایی بزرگ

1. پیشینه پروژه

کلیدهای مدار موجود در پارک از قابلیت اطمینان ناکافی و هزینه های بالای نگهداری رنج می بردند. نیاز به ارتقاء مدار شکن های خلاء 24 کیلوولت با قابلیت اطمینان بالا، تعمیر و نگهداری کم و سازگاری با محیط شیمیایی خورنده

2. راه حل

32 قطع کننده مدار دستی Usune (1600A/31.5kA) انتخاب شد. ساختار عایق برای بهینه سازی شد افزایش مقاومت در برابر خوردگی راهنمایی نصب و آموزش فنی برای اطمینان از به موقع ارائه شده است تحویل

3. نتایج برنامه

تجهیزات به طور پایدار و بدون خرابی کار می کردند و هزینه های تعمیر و نگهداری را تا 60 درصد کاهش می دادند. با آن سازگار بود تابلو برق موجود، چرخه ساخت و ساز را کوتاه می کند. این پارک Usune را به عنوان یک شریک بلند مدت تعیین کرده است.

تضمین زنجیره تولید و تامین

1. تضمین تولید

Usune دارای یک کارخانه مدرن، با رعایت استانداردهای بین المللی و داخلی است. هر محصول تحت سختگیری قرار می گیرد آزمایش کارخانه، و یک سیستم ردیابی کیفیت کامل فرآیند ایجاد شده است.

2. تضمین زنجیره تامین

همکاری طولانی مدت با تامین کنندگان با کیفیت بالا، استفاده از برندهای معروف برای قطعات اصلی و تامین بهینه مدیریت زنجیره از تحویل به موقع محصول اطمینان حاصل می کند.

3. خدمات پس از فروش

ما راهنمایی نصب، آموزش فنی و خدمات عیب یابی را ارائه می دهیم. تعمیر و تعویض رایگان قطعات در طول دوره گارانتی ارائه می شوند و پشتیبانی فنی مادام العمر پس از دوره گارانتی ارائه می شود.

دستورالعمل پیکربندی و سفارش محصول

1. تنظیمات اختیاری

- روش عملیات: دستی + ذخیره سازی انرژی الکتریکی (استاندارد)؛
- دستگاه‌های حفاظتی: دستگاه‌های سفر اضافه جریان اختیاری، کمبود ولتاژ/افت ولتاژ.
- دستگاه های زمین: راه حل های زمینی گسترده 650 وات، 800 وات، 1000 وات اختیاری.
- اجزای کمکی: رله های ضد پمپ اختیاری، آهنرباهای الکتریکی قفل کننده و غیره.

2. اطلاعات سفارش، سفارش ها باید مشخص شوند

مدل محصول، روش نصب و مقدار؛ پارامترهای رتبه بندی شده؛ تنظیمات اختیاری؛ کنترل ثانویه ولتاژ؛ قطعات یدکی و الزامات خاص
