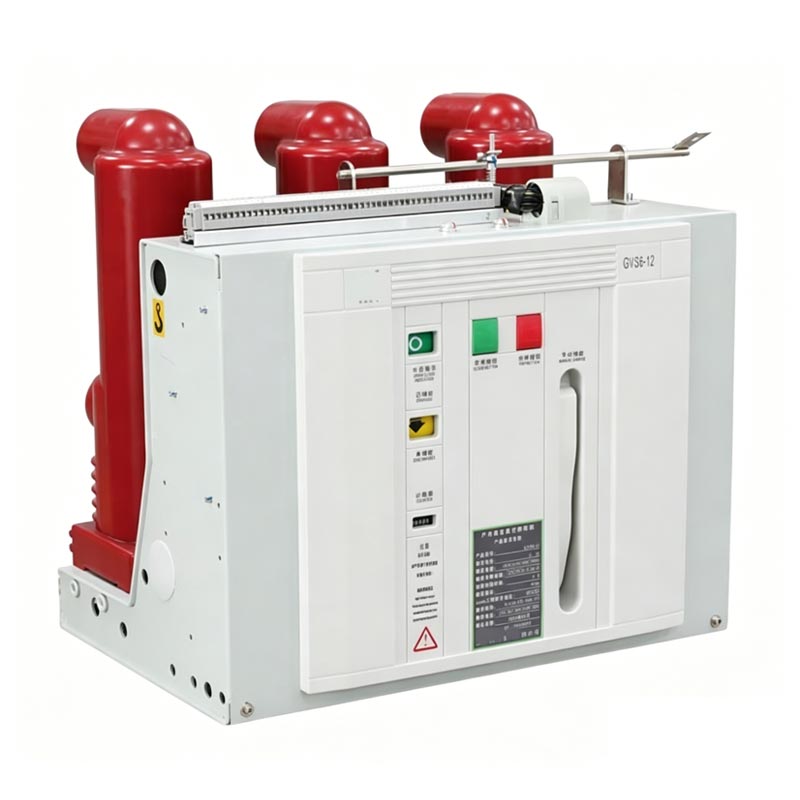

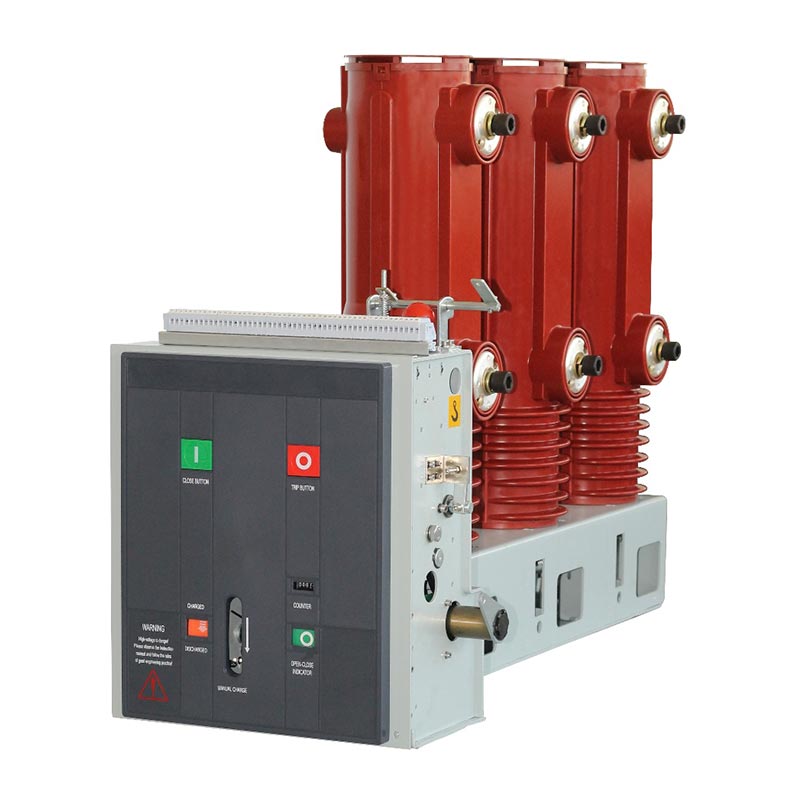

مدار شکن های خلاء Vcb داخلی 11kv سری 12 Usune VS-12 (VEP-12) ولتاژ بالای داخلی با کارایی بالا هستند. عملکردهای کنترل و حفاظت یکپارچه تابلو برق، که عمدتاً در برق ولتاژ متوسط داخلی 12/11 کیلو ولت استفاده می شود سیستم های توزیع به عنوان یک تولید کننده متخصص در تحقیق و توسعه و تولید ولتاژ بالا تجهیزات الکتریکی، Usune دارای یک کارخانه استاندارد در چین است که تحقیق و توسعه، تولید، آزمایش و خدمات پس از فروش برای اطمینان از مطابقت هر محصول با استانداردهای داخلی و بین المللی صنعت. محصول گزینه های نصب ثابت و کشو را ارائه می دهد، که امکان ادغام انعطاف پذیر با تابلوهای مختلف را فراهم می کند. پاسخگویی به نیازهای نصب سناریوهای مختلف مانند کارگاه های صنعتی، اتاق های توزیع برق و ساختمان های تجاری
مزیت اصلی 12 بریکر خلاء 11kv داخلی Vcb در پذیرش نسل سوم آن نهفته است. فناوری عایق محصور شده جامد، یک پیشرفت مهم در تکامل مدار شکن خلاء تکنولوژی عایق بندی از عایق هوا نسل اول و عایق کامپوزیت نسل دوم تا امروزی نسل سوم عایق جامد کپسوله شده، Usune به طور مداوم ساختار عایق را بهینه کرده است، حل نقاط درد محصولات سنتی مستعد تأثیرات محیطی و پایداری ضعیف، بنابراین ارتقای فن آوری مدارشکن های خلاء در صنعت را هدایت می کند.
عایق قطب قطع کننده های مدار خلاء سه نسل ارتقاء تکنولوژیکی را تجربه کرده است. Usune سری VS-12 (VEP-12) از پیشرفته ترین نسل سوم فناوری عایق جامد کپسوله استفاده می کند و یک جهش کیفی:
قطعات زنده کاملاً در معرض هوا هستند. سطح عایق به شدت تحت تأثیر عوامل محیطی از جمله مانند رطوبت، گرد و غبار، اثرات حمل و نقل و حیوانات کوچک، که منجر به پایداری ضعیف و نرخ خرابی بالا می شود.
محفظه خاموش کننده قوس توسط یک بوش رزین اپوکسی محافظت می شود، اما قطعات برقی با ولتاژ بالا اینگونه نیستند. کاملاً مهر و موم شده و همچنان تحت تأثیر عوامل خارجی مانند گرد و غبار، رطوبت و حشرات قرار می گیرند. به طور اساسی مشکل سازگاری محیطی را حل کند.
از طریق فناوری APG، محفظه خاموش کننده قوس و پایانه های خروجی بالا و پایین با رزین اپوکسی این نه تنها حجم محفظه خاموش کننده قوس را کاهش می دهد، بلکه به طور کامل ایزوله می شود تجهیزات تحت تأثیر محیط خارجی (گرد و غبار، رطوبت، و غیره)، به طور قابل توجهی آب و هوا را بهبود می بخشد مقاومت و ثبات عملیاتی رزین اپوکسی همچنین به عنوان عایق اولیه و پشتیبانی مکانیکی عمل می کند میدان الکتریکی و توزیع تنش برتر در مقایسه با پارتیشن های عایق با شکل نامنظم مختلف سازه ها، تضمین عملکرد پایدار طولانی مدت تجهیزات.
با استفاده از نسل سوم فناوری عایق جامد کپسوله شده، تحت تأثیر محیط خارجی قرار نمی گیرد. قابلیت اطمینان عایق بالایی دارد و به طور موثر از خرابی عایق ناشی از عوامل محیطی جلوگیری می کند.
عمر مکانیکی طولانی (تا 20000 سیکل، 10000 چرخه برای رتبه 50KA)، جریان قطع اتصال کوتاه با نام بالا (20-40KA)، سرعت باز و بسته شدن سریع، امکان جداسازی سریع خطا و محافظت از عملکرد ایمن دستگاه سیستم قدرت

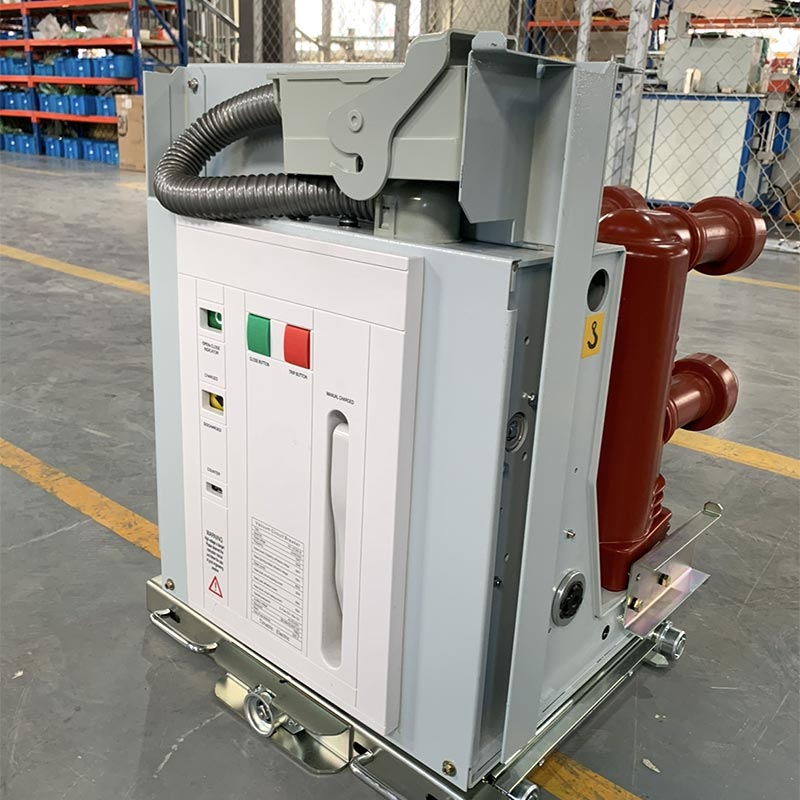

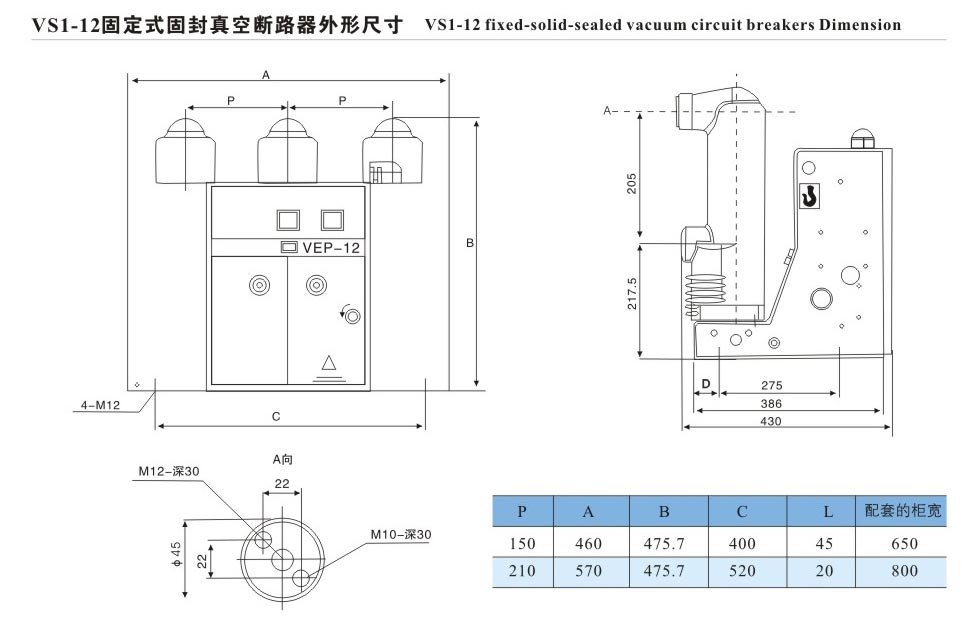

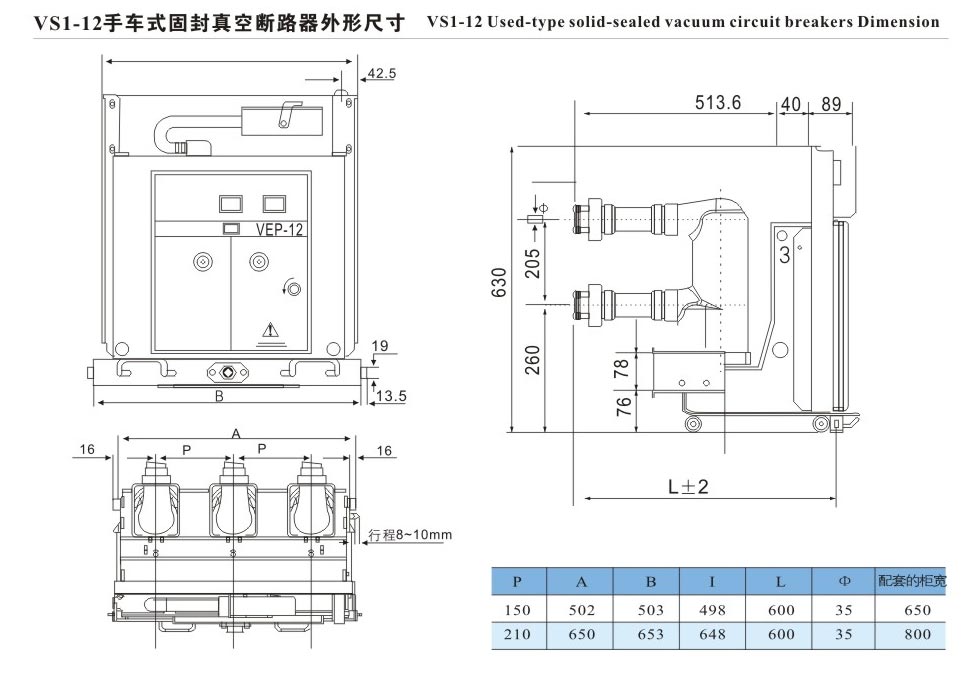

فناوری کپسولاسیون جامد اندازه محصول را کاهش می دهد. گزینه های ثابت و کشو در دسترس هستند، اجازه می دهد برای ادغام انعطاف پذیر با تابلوهای مختلف و سازگاری با فضای نصب محدود در توزیع داخلی اتاق ها
ساختار کپسوله جامد از خوردگی خارجی قطعات زنده جلوگیری می کند و فرکانس تعمیر و نگهداری را کاهش می دهد دستیابی به عملیات اولیه بدون نیاز به نگهداری و صرفه جویی قابل توجهی در هزینه های نگهداری بعدی کاربران.
Usune به عنوان یک تولید کننده حرفه ای، یک سیستم جامع بازرسی کیفیت را به زبان چینی خود ایجاد کرده است کارخانه هر محصول قبل از خروج از کارخانه تحت آزمایش عملکرد دقیق قرار می گیرد تا از این پارامترها اطمینان حاصل شود مطابق با استانداردها و کیفیت قابل اعتماد است.
مدار شکن خلاء Vcb داخلی Usune VS-12 (VEP-12) سری 12 11kv دارای پارامترهای فنی عالی است. به طور کامل نیازهای سیستم های توزیع برق ولتاژ متوسط 12/11 کیلوولت را برآورده می کند. مشخصات کلیدی در نشان داده شده است جدول زیر (پارامترها برای اتاق های خاموش کننده قوس تولید داخل اعمال می شود):
| شماره سریال | نام | واحد | پارامتر |
| 1 | ولتاژ نامی | کیلوولت | 12 |
| 2 | سطح عایق رتبه بندی شده | - | ولتاژ مقاومت در برابر فرکانس برق 1 دقیقه: 42 کیلو ولت. ولتاژ مقاومت در برابر ضربه رعد و برق: 75 کیلو ولت |
| 3 | فرکانس رتبه بندی شده | HZ | 50 |
| 4 | جریان رتبه بندی شده | KA | 630، 1250، 1600، 2000، 2500، 3150، 4000 |
| 5 | جریان قطعی نامی اتصال کوتاه | KA | 20، 25، 31.5، 40 |
| 6 | جریان مقاومت کوتاه مدت دارای رتبه بندی | - | 20، 25، 31.5، 40 |
| 7 | مدت زمان اتصال کوتاه نامی | S | 4 |
| 8 | حداکثر جریان مقاومت دارای امتیاز | KA | 50، 63، 80، 100 |
| 9 | جریان قطعی و اتصال کوتاه نامی | - | 50، 63، 80، 100 |
| 10 | ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه) | V | 2000 |
| 11 | جریان قطعی بانک خازن تکی / پشت به پشت | A | 630/400 (800/400 برای 40KA) |
| 12 | بانک خازن رتبه ای که جریان ایجاد می کند | A | 12.5 |
| 13 | زمان افتتاحیه | اماس | 20-50 |
| 14 | زمان بسته شدن | اماس | 35-70 |
| 15 | زندگی مکانیکی | بار | 20000 (10000 بار برای 50KA) |
| 16 | رتبه بندی زمان شکست فعلی | بار | 20000 (10000 بار برای 50KA) |
| 17 | زمانهای شکست جریان کوتاهمدت رتبهبندی شده | بار | 50 (30 بار برای 40KA، 20 بار برای 50KA) |
| 18 | ضخامت سایش تجمعی مجاز کنتاکت های متحرک و ایستا | میلی متر | 3 |
| 19 | ولتاژ عملیاتی بسته شدن و باز شدن نامی | V | AC110/220، DC110/220 |
| 20 | ولتاژ نامی موتور ذخیره انرژی | V | AC110/220، DC110/220 |
| 21 | قدرت نامی موتور ذخیره انرژی | W | 70 (80 برای 40KA، 50KA) |
| 22 | زمان ذخیره انرژی | S | ≤10 |
| 23 | فاصله تماس | میلی متر | 1±11 |
| 24 | بیش از سفر | میلی متر | 0.5±3.5 |
| 25 | تماس با بسته شدن Bounce Time | اماس | ≤2 |
| 26 | همزمانی باز و بسته شدن سه فاز | اماس | ≤2 (≤3 برای 40KA، 50KA) |
| 27 | میانگین سرعت باز شدن | اماس | 0.9-1.2 |
| 28 | میانگین سرعت بسته شدن | اماس | 0.5-0.8 |
| 29 | مقاومت مدار رسانای اصلی | μΩ | ≤60 (630A)؛ ≤50 (1250A)؛ ≤35 (1600-2000A)؛ ≤25 (≥2500A) |
| 30 | فشار تماس بسته | N | 2000±200 (20KA)؛ 200±2400 (25KA)؛ 200±3100 (31.5KA)؛ 4250±250 (40KA)؛ 500±6500 (50KA) |
| 31 | توالی عملیات رتبه بندی شده | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (برای 50KA) |
برای بررسی قابلیت اطمینان و کاربرد مدار خلاء داخلی Vcb 11kv سری 12 Usune VS-12 (VEP-12) بریکر، این محصول با موفقیت در پروژه نوسازی توزیع برق در یک ماده شیمیایی بزرگ اعمال شد پارک صنعتی در شرق چین (یک پروژه کلیدی ارتقاء صنعتی محلی). این پارک دارای شرایط عملیاتی پیچیده است، رطوبت بالا، سطح گرد و غبار بالا، و تغییرات مکرر در بار قدرت. قطع کننده های مدار موجود اغلب به دلیل عوامل محیطی دچار شکست عایق شدند که بر تولید عادی در پارک تأثیر می گذارد.
پس از بررسی و مقایسه عمیق، پارک Usune را به عنوان تامین کننده تعیین شده خود انتخاب کرد و 36 Usune را پذیرفت. VCB های داخلی ثابت سری VS-12 (VEP-12) که همگی توسط Usune در کارخانه چینی آن ساخته شده اند. این محصول استفاده می کند نسل سوم فناوری عایق جامد کپسوله شده، به طور موثر در برابر اثرات رطوبت بالا و گرد و غبار در شهرک صنعتی جریان قطعی نامی اتصال کوتاه 31.5 کیلو آمپری آن به طور کامل حفاظت برق را برآورده می کند. نیاز به تجهیزات پرقدرت در پارک
از زمان راه اندازی رسمی آن در اکتبر 2024، 36 واحد VCB به مدت بیش از شش ماه به طور پایدار بدون هیچ گونه فعالیتی کار کرده اند. خطاهای عایق یا عملیاتی، دستیابی به میانگین میزان خرابی 0. این امر به طور قابل توجهی پارک را کاهش می دهد. هزینه های بهره برداری و نگهداری سیستم قدرت، اطمینان از عملکرد مداوم و پایدار تجهیزات تولید. این پروژه توسط مدیریت پارک بسیار شناخته شده است و Usune به یک تجهیزات برق طولانی مدت تبدیل شده است تامین کننده پارک
A1: عمر مکانیکی محصول تا 20000 سیکل (10000 چرخه برای کلاس 50kA) و جریان نامی است. چرخه شکست 20000 سیکل است (10000 چرخه برای کلاس 50 کیلو آمپر). با تشکر از پذیرش نسل سوم فن آوری عایق مهر و موم جامد، طرف اصلی محصول بدون نیاز به تعمیر و نگهداری است. در استفاده روزانه، فقط دوره ای بازرسی مدار ثانویه و مکانیسم های عملیاتی (مانند موتور ذخیره انرژی و عملکرد ولتاژ)، تمیز کردن سطح تجهیزات، و جلوگیری از تجمع گرد و غبار برای گسترش موثر مورد نیاز است طول عمر تجهیزات
ج2: بله. این محصول از فناوری عایق مهر و موم جامد نسل سوم استفاده می کند که خاموش کننده قوس را محصور می کند. محفظه و پایانه های خروجی بالا و پایین با رزین اپوکسی با استفاده از فرآیند APG. این به طور کامل ایزوله می کند اجزای برق با ولتاژ بالا از محیط خارجی، از تحت تاثیر قرار گرفتن آنها توسط گرد و غبار، رطوبت، حشرات و غیره مقاومت عالی در برابر آب و هوا و سازگاری با محیط را نشان می دهد و کاملاً مناسب است برای محیط های سرپوشیده خشن مانند رطوبت بالا، کارگاه های صنعتی گرد و غبار، کارخانه های شیمیایی و معادن. واقعی موارد کاربردی در پارک صنعتی شیمی شرقی چین نیز این موضوع را تایید می کند.
