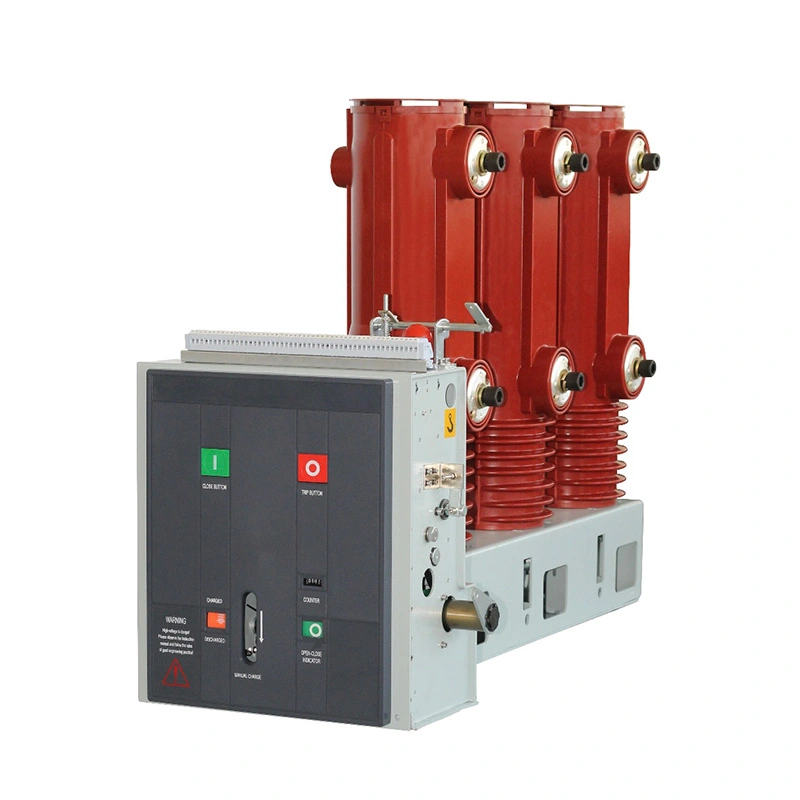

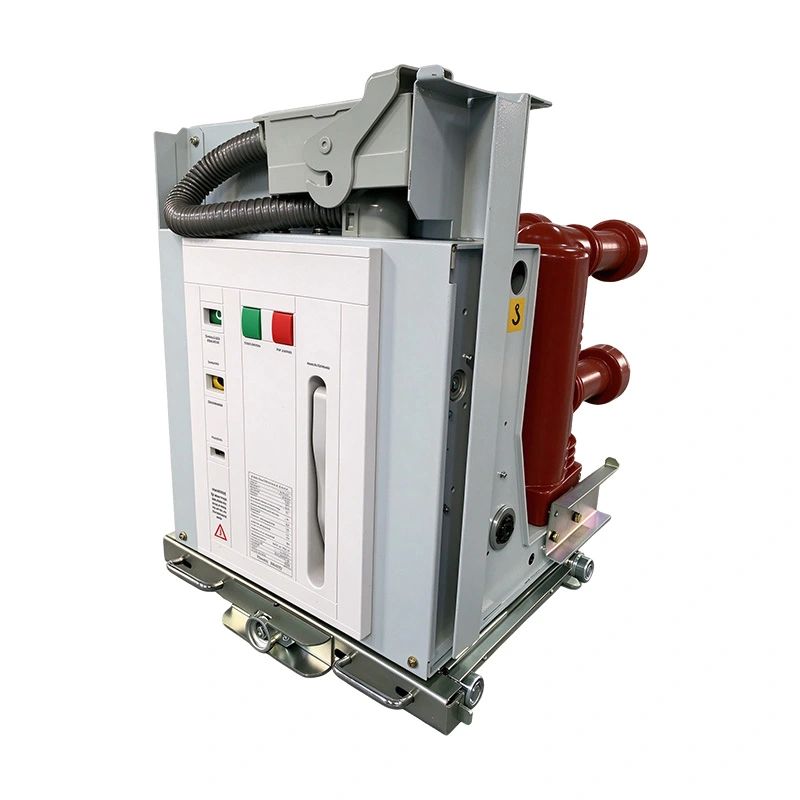

مدار شکن وکیوم فشار قوی 36 کیلو ولت

مدار شکن خلاء ولتاژ بالا 36 کیلوولت Usune برای کاربردهای توزیع برق که عملکرد وقفه پایدار، پیکربندی انعطاف پذیر و کنترل قابل اعتماد مورد نیاز است. با VS1 بهینه شده طراحی ساختار، فناوری پیشرفته وقفه خلاء و عملکردهای حفاظتی هوشمند اختیاری، محصول راه حلی قابل اعتماد برای سیستم های سوئیچینگ ولتاژ بالا مدرن ارائه می دهد.

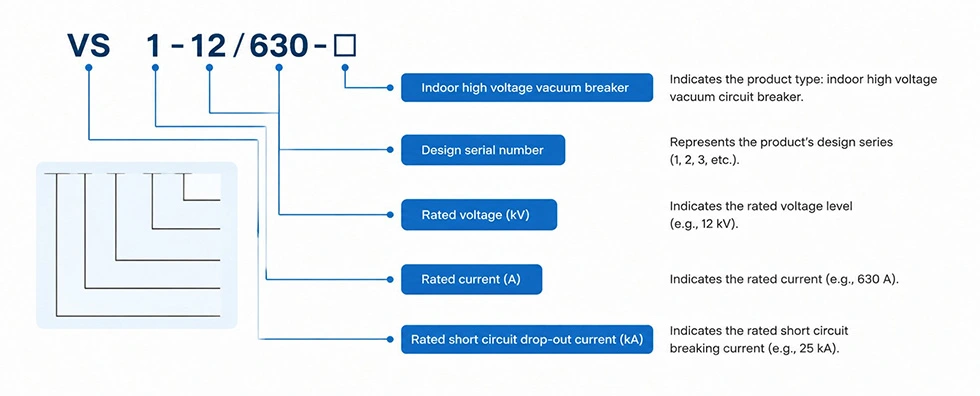

مدل محصول و معنی

طراحی سازه

ساختار نصب ثابت

برای پروژه های تابلو برق فشار قوی، ابعاد مکانیکی و سازگاری کابینت از عوامل حیاتی هستند. انتخاب تجهیزات

ساختار VS1 نوع ثابت با ابعاد نصب بهینه طراحی شده است که به مهندسان اجازه می دهد تا آنها را ادغام کنند شکن به پیکربندی های مختلف کابینت با توجه به نیازهای فعلی نامی.

ساختار استاندارد از عرض های مختلف کابینت و سطوح فعلی پشتیبانی می کند و انعطاف پذیری را برای انواع مختلف فراهم می کند طراحی سیستم های الکتریکی

طرح مکانیکی بهینه به کاهش مشکلات نصب و بهبود هماهنگی تجهیزات کمک می کند تابلو برق فشار قوی

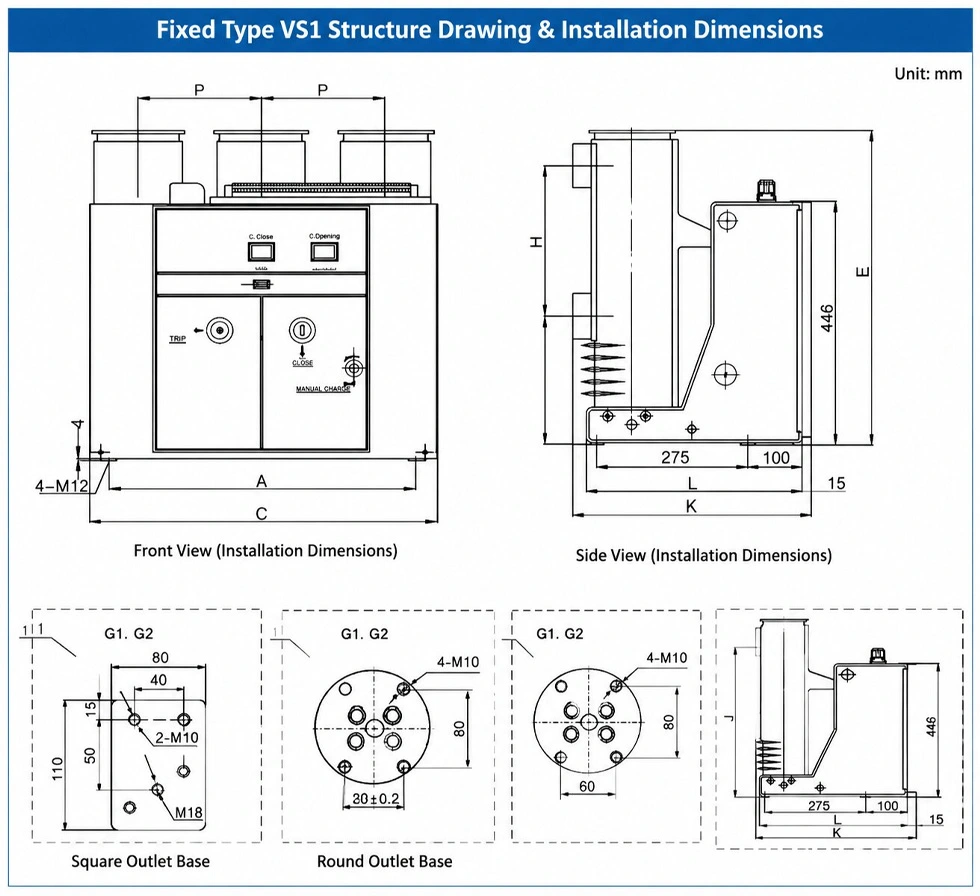

طراحی ساختار و ابعاد نصب VS1

طراحی و ابعاد نصب ساختار VS1 نوع ثابت

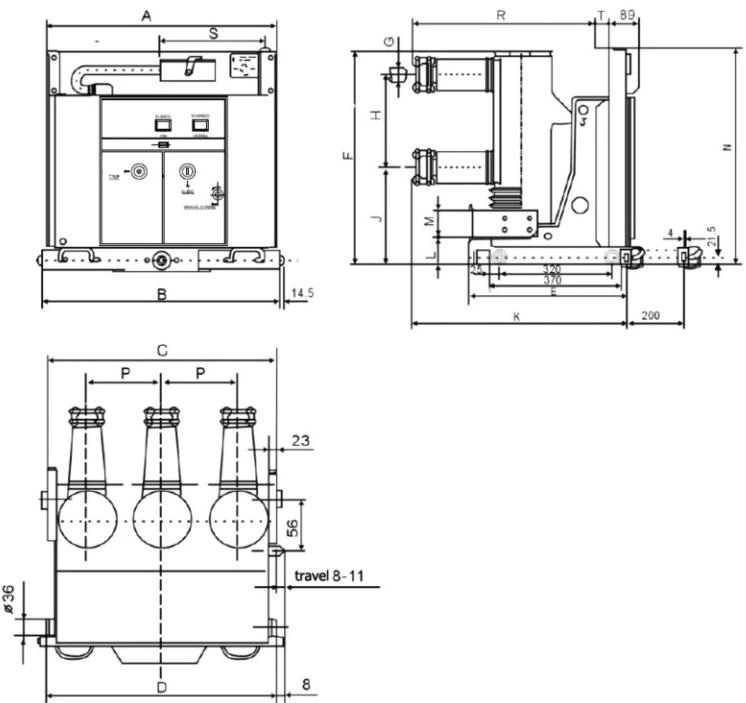

تطبیق ابعاد نصب

تطبیق دقیق ابعاد برای کاهش تغییرات مهندسی در طول نصب پروژه مهم است.

سری VS1 ابعاد نصب استاندارد از جمله موقعیت نصب، ترتیب ترمینال و الزامات رابط کابینت

این طراحی استاندارد به مشتریان اجازه می دهد تا پیکربندی های مناسب را با توجه به ظرفیت سیستم و کابینت انتخاب کنند الزامات

سیستم کنترل الکتریکی

طراحی مدار کنترل قابل اعتماد

سیستم کنترل مستقیماً بر قابلیت اطمینان عملکرد تجهیزات سوئیچینگ ولتاژ بالا تأثیر می گذارد.

مدار شکن خلاء ولتاژ بالا Usune 36 کیلو ولت از طراحی مدار کنترل حرفه ای با اختیاری استفاده می کند. قطعاتی از جمله سیم پیچ بستن، سیم پیچ بازکن، کلیدهای کمکی، سیم پیچ مسدود کننده، سیستم ذخیره انرژی موتور و سیم پیچ قطع جریان بیش از حد.

این پیکربندی به مهندسان اجازه می دهد تا سیستم کنترل را با توجه به نیازهای مختلف پروژه سفارشی کنند.

توابع حفاظتی

کنترل ضد پرش

در حین کار الکتریکی، سیگنال های مکرر بسته شدن ممکن است باعث عملکرد غیرعادی سوئیچینگ شود.

رله ضد پرش اختیاری با قطع مدار بسته شدن در هنگام بسته شدن به جلوگیری از عملیات مکرر بسته شدن کمک می کند. سیگنال بسته شدن برای مدت طولانی فعال باقی می ماند.

این عملکرد پایداری عملیاتی را بهبود می بخشد و مکانیسم عملکرد مکانیکی را از تکرارهای غیر ضروری محافظت می کند اقدامات

محافظت از مسدود کردن

عملکرد مسدود کردن از عملکرد نادرست هنگامی که شرایط کنترل برآورده نمی شود جلوگیری می کند.

هنگامی که منبع تغذیه کنترل ثانویه فعال نمی شود یا محدوده ولتاژ مورد نیاز را برآورده نمی کند، مسدود شدن مکانیزم از عملیات بستن ناامن جلوگیری می کند.

این طراحی ایمنی عملیاتی را در محیط های پیچیده با ولتاژ بالا بهبود می بخشد.

حفاظت بیش از حد جریان

عملکرد اختیاری قطع جریان بیش از حد، حفاظت هوشمند از خطا را فراهم می کند.

این سیستم سیگنال های جریان سه فاز را از سمت ثانویه ترانسفورماتور جریان دریافت می کند و آنها را با آنها مقایسه می کند مقادیر از پیش تعیین شده هنگامی که جریان از مقدار تنظیم شده بیشتر شود، واحد حفاظت یک سیگنال سفر برای باز کردن آن ارسال می کند شکن و تکمیل فرآیند حفاظت از خطا.

پیکربندی سیم کشی

گزینه های اتصال انعطاف پذیر

پروژه های مختلف ممکن است به ترتیبات مدار کنترل متفاوتی نیاز داشته باشند.

این محصول از پیکربندی های سیم کشی اختیاری بر اساس نیاز مشتری، از جمله ترکیب با عملکرد ضد پرش، عملکرد مسدود کردن، و گزینه های قدرت عملیاتی.

طراحی سیم کشی انعطاف پذیر امکان ادغام بهتر با سیستم های مختلف حفاظتی و اتوماسیون را فراهم می کند.

اطلاعیه اتصال برق DC

هنگام استفاده از برق DC، قطبیت پایانه های جعبه چین باید ثابت بماند.

قطبیت سیم کشی موتور باید از نمودار مدار مشخص شده پیروی کند تا از عملکرد صحیح ذخیره انرژی اطمینان حاصل شود.

نمودار سیم کشی نشان دهنده قطع کننده در وضعیت تست بدون ذخیره انرژی و در حالت باز است.

سیم کشی صحیح برای عملکرد قابل اعتماد سیستم کنترل ضروری است.

مزایای مهندسی

قابلیت اعمال ولتاژ بالا

مدار شکن خلاء فشار قوی 36 کیلوولت Usune برای سیستم های توزیع ولتاژ بالا که نیاز به عملکرد سوئیچینگ قابل اعتماد و پایداری عملیات طولانی مدت.

ساختار مکانیکی بهینه، فناوری قطع خلاء قابل اعتماد، و پیکربندی کنترل انعطاف پذیر آن مناسب برای پروژه های توزیع برق که ایمنی و قابلیت اطمینان ملاحظات کلیدی هستند.

یکپارچه سازی آسان سیستم

برای شرکت های مهندسی و سازندگان تابلو برق، سازگاری با سیستم های موجود انتخاب مهمی است عامل

ساختار استاندارد، چندین گزینه عرض کابینت، و مدارهای کنترل قابل تنظیم، ادغام را ساده می کند به راه حل های مختلف تابلو برق فشار قوی.

مقایسه محصول

پیکربندی استاندارد در مقابل پیکربندی حفاظت

هنگام انتخاب قطع کننده های مدار ولتاژ بالا، مشتریان اغلب نیاز دارند که نیازهای عملیاتی و حفاظت را متعادل کنند توابع

گزینه های مختلف ظرفیت فعلی

سیستم های قدرت مختلف نیاز به قابلیت های جریان متفاوتی دارند.

انتخاب رتبه بندی صحیح جریان به بهبود کارایی سیستم و جلوگیری از اضافه بار تجهیزات کمک می کند.

مشخصات فنی

اطلاعات سفارش

جزئیات فنی مورد نیاز

برای اطمینان از پیکربندی صحیح، مشتریان باید الزامات فنی کامل را قبل از سفارش ارائه دهند.

اطلاعات فنی دقیق به کوتاه شدن زمان تایید مهندسی کمک می کند و کارایی پروژه را بهبود می بخشد.

گواهی کیفیت

استانداردهای بین المللی تولید

Usune مدیریت کیفیت دقیق را در طول توسعه محصول، تولید و آزمایش اعمال می کند.

این گواهینامه ها نشان دهنده تعهد Usune به تامین تجهیزات الکتریکی ولتاژ بالا قابل اعتماد برای مشتریان جهانی

سوالات متداول

هنگام انتخاب مدارشکن ولتاژ بالا 36 کیلوولت باید به چه عواملی توجه کرد؟

مشتریان باید ولتاژ نامی، جریان نامی، سازگاری کابینت، الزامات کنترل و حفاظت را در نظر بگیرند توابع

آیا شکن می تواند از عملکردهای کنترل سفارشی پشتیبانی کند؟

بله. عملکردهایی مانند کنترل ضد جهش، محافظت از مسدود کردن، و خاموش شدن بیش از حد جریان را می توان پیکربندی کرد با توجه به الزامات پروژه

چرا سازگاری ابعاد کابینت مهم است؟

تطبیق صحیح مکانیکی تغییرات نصب را کاهش می دهد و کارایی یکپارچه سازی سیستم را بهبود می بخشد.

چه عملکردهای حفاظتی در دسترس هستند؟

این محصول می تواند از کنترل ضد جهش، محافظت مسدود کننده و عملکردهای هوشمند خاموش شدن بیش از حد جریان پشتیبانی کند.
