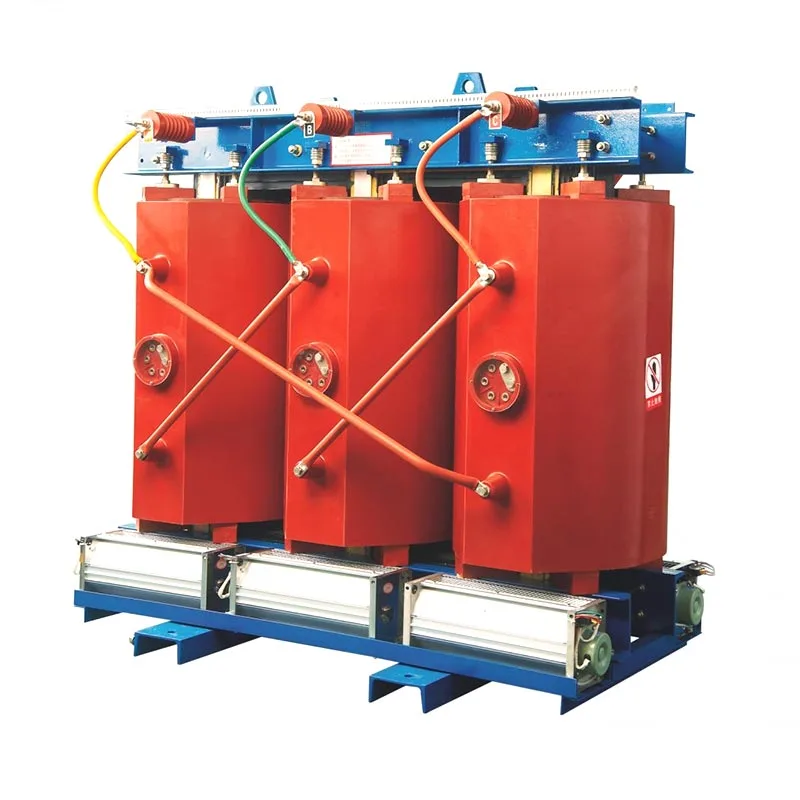

یکترانسفورماتور نوع خشک 11 کیلوولت 1000 کیلو ولتیک ترانسفورماتور توزیع ولتاژ متوسط است که برای انتقال انرژی الکتریکی از منبع 11 کیلو ولت به ولتاژ مصرف پایینتر و در عین حال حفظ ایزوله الکتریکی، پایداری ولتاژ و توزیع ایمن برق طراحی شده است. این راهنما ساخت، اصل عملیات، مشخصات، کاربردها، ملاحظات نصب، الزامات حفاظتی، شیوه های تعمیر و نگهداری و نکات خرید برای سیستم های قدرت صنعتی و تجاری را توضیح می دهد.
یک ترانسفورماتور 1000 کیلوولت آمپر ظرفیت توان ظاهری نامی 1000 کیلوولت آمپر را فراهم می کند، در حالی که 11 کیلو ولت کلاس ولتاژ اولیه را مشخص می کند. بر خلاف ترانسفورماتورهای غوطه ور در روغن، ترانسفورماتورهای نوع خشک از هوا به عنوان محیط خنک کننده استفاده می کنند و به روغن عایق معدنی متکی نیستند. طرحهای رزین ریختهگری میتوانند راهحل فشردهای برای پستهای داخلی، ساختمانهای تجاری، کارخانههای صنعتی، تأسیسات مرتبط با دادهها، تأسیسات انرژیهای تجدیدپذیر و سایر مکانهایی که رفتار آتشسوزی، نگهداری، فضا و ملاحظات زیستمحیطی مهم هستند ارائه دهند.
مشخصات واقعی هرگز نباید تنها از روی پلاک نام انتخاب شود. ولتاژ ثانویه، گروه برداری، امپدانس، سطح عایق، مواد سیمپیچ، افزایش دما، روش خنکسازی، حفاظت محفظه، ارتفاع، دمای محیط، بارگذاری هارمونیک، شرایط اتصال کوتاه و استانداردهای قابل اجرا همگی بر طراحی نهایی تأثیر میگذارند.
یکترانسفورماتور نوع خشک 11 کیلوولت 1000 کیلو ولتیک ترانسفورماتور الکتریکی سه فاز است که معمولاً برای کاهش برق ولتاژ متوسط به ولتاژ پایین مناسب برای توزیع پایین دست و تجهیزات الکتریکی استفاده می شود. ترانسفورماتور دارای توان ظاهری نامی 1000 کیلوولت آمپر و ولتاژ اولیه 11 کیلوولت است.
اصطلاحنوع خشکبه این معنی که ترانسفورماتور از روغن عایق مایع به عنوان عایق اولیه و محیط خنک کننده استفاده نمی کند. بسته به طرح، سیمپیچها ممکن است به صورت باز، آغشته به فشار خلاء، یا محصور در رزین باشند. ساخت رزین ریخته گری به ویژه در مواردی که حفاظت مکانیکی، مقاومت محیطی و کاهش وابستگی به عایق مایع مورد نیاز است رایج است.
IEC 60076-11 به طور خاص ترانسفورماتورهای قدرت نوع خشک را با تجهیزاتی با بالاترین ولتاژ تا 72.5 کیلو ولت و حداقل یک سیم پیچی که بالاتر از 1.1 کیلو ولت کار می کند، پوشش می دهد، که مستقیماً با بسیاری از طرح های ترانسفورماتور نوع خشک 11 کیلو ولت مرتبط است.
11 کیلو ولت نشان دهنده ولتاژ اسمی سمت اولیه است. سطح عایق دقیق و ولتاژ نامی تجهیزات باید از مشخصات پروژه و استاندارد قابل اجرا تایید شود نه اینکه فقط از ولتاژ اسمی استنتاج شود.
1000kVA توان ظاهری نامی ترانسفورماتور است. قابلیت بارگذاری الکتریکی را در شرایط عملیاتی مشخص به جای نمایش خروجی مستقیم 1000 کیلووات توصیف می کند.
برای یک سیستم سه فاز، جریان تقریبی خط تمام بار را می توان با استفاده از موارد زیر محاسبه کرد:
به عنوان مثال، در 11 کیلوولت و 1000 کیلو ولت، جریان بار کامل اولیه تقریباً است52.5A. جریان ثانویه به درجه ولتاژ پایین انتخاب شده بستگی دارد. به عنوان مثال، در 400 ولت، جریان تئوری بار کامل سه فاز تقریباً است1,443 A. این محاسبات برای مهندسی اولیه مفید است، در حالی که انتخاب کابل نهایی، شکن، شینه و حفاظت باید از طراحی کامل پروژه پیروی کند.
عملکرد یک ترانسفورماتور نوع خشک به طراحی هماهنگ چندین جزء اصلی بستگی دارد. یک واحد معمولی 11 کیلوولت 1000 کیلو ولت آمپر شامل موارد زیر است:
| جزء | عملکرد اولیه | ملاحظات مهم |
|---|---|---|
| هسته مغناطیسی | مسیر مغناطیسی را برای انتقال انرژی فراهم می کند | مواد هسته، طراحی مفصل و تلفات |
| سیم پیچ HV | منبع تغذیه 11 کیلو ولت را دریافت می کند | عایق، مواد هادی، مقاومت در برابر ضربه |
| سیم پیچ LV | خروجی ولتاژ پایین مورد نیاز را فراهم می کند | ولتاژ، ظرفیت جریان، افزایش دما |
| سیستم عایق | اجزای پر انرژی را به صورت الکتریکی جدا می کند | عملکرد حرارتی، دی الکتریک، محیطی |
| کپسولاسیون رزینی | از سیم پیچ ها در طرح های رزین ریخته گری محافظت می کند | کیفیت ریخته گری، کنترل فضای خالی، عملکرد حرارتی |
| سیستم خنک کننده | گرمای تولید شده در حین کار را حذف می کند | عملیات AN یا ANAF و تهویه |
در طرح های ریخته گری رزین، سیم پیچ های محصور شده با رزین می توانند یک ساختار عایق جامد در اطراف سیم پیچ ها ایجاد کنند. با این حال، ساخت نهایی باید با توجه به شرایط الکتریکی، حرارتی، محیطی و مکانیکی مورد نیاز ارزیابی شود و نه تنها با ساخت رزین.
ترانسفورماتور از طریق القای الکترومغناطیسی کار می کند. هنگامی که یک ولتاژ متناوب 11 کیلو ولت به سیم پیچ اولیه اعمال می شود، یک شار مغناطیسی متناوب در هسته ایجاد می کند. این شار مغناطیسی به سیم پیچ ثانویه متصل می شود و ولتاژی را با توجه به نسبت چرخش القا می کند.
تحت سرمایش هوای طبیعی، گرما از طریق همرفت و تابش از قسمتهای فعال به هوای اطراف منتقل میشود. برای کاربردهایی با تقاضای حرارتی بیشتر، فن های هوای اجباری را می توان اضافه کرد. آرایش خنک کننده انتخاب شده باید با درجه بندی مشخص شده ترانسفورماتور و محیط کار مطابقت داشته باشد.
یک خریدار باید به جای خرید صرفاً بر اساس "11 کیلوولت 1000 کیلوولت آمپر"، یک برگه اطلاعات فنی کامل درخواست کند. یک مشخصات پروژه معمولی باید به موارد زیر اشاره داشته باشد:
| پارامتر | چرا اهمیت دارد |
|---|---|
| ظرفیت رتبه بندی شده | توان ظاهری را تعیین می کند: 1000kVA. |
| ولتاژ اولیه | باید با شبکه ولتاژ متوسط واقعی مطابقت داشته باشد. |
| ولتاژ ثانویه | سازگاری با تجهیزات پایین دستی را تعیین می کند. |
| فرکانس | مقادیر رایج پروژه شامل 50 هرتز یا 60 هرتز است. |
| گروه برداری | جابجایی فاز و اتصال سیم پیچ را تعریف می کند. |
| امپدانس | بر تنظیم ولتاژ و رفتار جریان خطا تأثیر می گذارد. |
| ضرر و زیان | بر دمای عملیاتی و مصرف انرژی چرخه عمر تأثیر می گذارد. |
| افزایش دما | شرایط عملیات حرارتی و الزامات عایق را تعریف می کند. |
| سطح عایق | برای مقاومت دی الکتریک و هماهنگی سیستم مهم است. |
| رتبه بندی محفظه/IP | از ترانسفورماتور در برابر خطرات محیطی و تماس تصادفی محافظت می کند. |
مشخصات سازنده منتشر شده نشان می دهد که ترانسفورماتورهای نوع خشک 1000 کیلوولت آمپر کلاس 11kV می توانند مقادیر تلفات، مواد سیم پیچ، ابعاد، گروه های برداری، مقادیر امپدانس و ترتیبات خنک کننده را به طور قابل ملاحظه ای متفاوت داشته باشند. بنابراین، این پارامترها باید برای مدل دقیق به جای فرض اینکه همه ترانسفورماتورهای 1000 کیلوولت آمپر از نظر فنی معادل هستند، تأیید شوند.
فناوری ترانسفورماتور نوع خشک مخصوصاً زمانی مفید است که محیط نصب بر عملیات داخلی، ملاحظات آتش سوزی، کاهش نیازهای عایق مایع یا تعمیر و نگهداری ساده تأکید دارد.
IEC 60076-11 همچنین به کلاس های آب و هوایی، ملاحظات حرارتی و دی الکتریک مربوط به ارتفاع، مدیریت محوطه، رفتار آتش سوزی و طبقه بندی لرزه ای می پردازد، و نشان می دهد که چرا باید شرایط محیطی در طول مشخصات ترانسفورماتور در نظر گرفته شود.
ترانسفورماتور 11 کیلوولت 1000 کیلوولت نوع خشک را می توان در هر جایی که یک سیستم توزیع 11 کیلوولت به ترانسفورماتور کاهنده با ظرفیت متوسط نیاز دارد و الزامات نصب با فناوری نوع خشک سازگار است، استفاده کرد.
انتخاب ترانسفورماتور باید با سیستم الکتریکی شروع شود تا کاتالوگ محصول. چک لیست زیر می تواند به جلوگیری از شکاف مشخصات کمک کند:
حتی یک ترانسفورماتور با طراحی خوب می تواند عملکرد ضعیفی داشته باشد اگر محیط نصب، فاصله، تهویه، حفاظت یا هماهنگی الکتریکی کافی را فراهم نکند.
شرایط نصب صرفاً جزئیات مکانیکی نیست. IEC 60076-11 به طور خاص تأثیر ارتفاع و شرایط محیطی را بر عملکرد حرارتی و دی الکتریک ترانسفورماتور تشخیص می دهد، بنابراین این پارامترها باید در مرحله مشخصات اعلام شوند.
ترانسفورماتورهای نوع خشک معمولاً از انجام کارهای تعمیر و نگهداری مربوط به روغن اجتناب می کنند، اما همچنان نیاز به بازرسی دوره ای دارند. فرکانس تعمیر و نگهداری باید بر اساس دستورالعمل سازنده، شرایط عملیاتی، مقررات محلی و بحرانی بودن نصب تعیین شود.
| منطقه بازرسی | چه چیزی را بررسی کنید |
|---|---|
| سیم پیچ | آلودگی قابل مشاهده، آسیب، علائم ترشح غیر طبیعی، یا خرابی. |
| اتصالات | وضعیت ترمینال، سفتی، علائم گرمای بیش از حد، و وضعیت کابل. |
| خنک کننده | گذرگاههای هوا، تهویه، فنهایی که در آن نصب شده است و دمای غیرعادی. |
| مانیتورینگ دما | خوانش سنسور، آلارم، عملکرد کنترلر و روندهای تاریخی. |
| محیط زیست | گرد و غبار، رطوبت، جو خورنده و تهویه اتاق. |
یکی از عملی ترین اقدامات نگهداری، تمیز نگه داشتن سطوح خنک کننده و مسیرهای تهویه است. گرد و غبار بیش از حد می تواند انتقال حرارت را کاهش دهد و ممکن است در طول زمان شرایط عایق نامطلوب ایجاد کند.
ترانسفورماتورهای نوع خشک و غوطهور در روغن هر دو میتوانند وظایف توزیع ولتاژ متوسط را انجام دهند، اما ویژگیهای ساخت و نصب آنها متفاوت است.
| عامل | نوع خشک | غوطه ور در روغن |
|---|---|---|
| محیط عایق | سیستم عایق هوا و/یا جامد | مایع عایق |
| مدیریت نفت | لازم نیست | با توجه به طراحی و شرایط عملیاتی مورد نیاز است |
| نصب داخل ساختمان | کاربرد رایج | به طراحی محلی و الزامات ایمنی بستگی دارد |
| ملاحظات آتش سوزی | بدون بار آتش سوزی روغن ترانسفورماتور | نیاز به در نظر گرفتن نوع مایع و الزامات نصب دارد |
| تعمیر و نگهداری معمولی | بازرسی، تمیز کردن، اتصالات، خنک کننده و نظارت | شامل الزامات بازرسی و نگهداری مربوط به مایعات است |
فناوری مناسب به پروژه بستگی دارد تا به یک قانون جهانی. مشخصات بار، فضا، شرایط محیطی، الزامات آتش سوزی، محل نصب، هزینه اولیه، ملاحظات چرخه عمر و مقررات محلی باید ارزیابی شوند.
برای تدارکات بین المللی، ارتباطات فنی به اندازه قیمت پیشنهادی مهم است. قبل از ثبت سفارش، خریداران باید اسناد واضحی را درخواست کنند که پیکربندی دقیق ترانسفورماتور را پوشش دهد.
مستندات فنی منتشر شده از تولیدکنندگان معتبر ترانسفورماتور نشان میدهد که حتی ترانسفورماتورهایی که دارای رتبهبندی 11 کیلوولت و 1000 کیلوولت آمپر هستند میتوانند در مواد سیمپیچ، مقادیر تلفات، گروه برداری، امپدانس، سیستم عایق، ابعاد و پیکربندی خنککننده متفاوت باشند.
شرکت ژجیانگ اوسونه الکتریک با مسئولیت محدودمی تواند به عنوان یک تامین کننده بالقوه برای مشتریانی که به دنبال راه حل های سفارشی ترانسفورماتور هستند ارائه شود. برای یک پیشنهاد پروژه خاص، خریدار باید پارامترهای سیستم الکتریکی، محیط نصب، استانداردهای قابل اجرا، مقصد تحویل، و هرگونه لوازم جانبی مورد نیاز یا مشخصات محفظه را ارائه دهد.
زمانی که منبع تغذیه 11 کیلوولت، ولتاژ ثانویه، مشخصات بار، شرایط نصب، سیستم حفاظتی و ظرفیت مورد نیاز با پروژه مطابقت داشته باشد، می تواند برای بسیاری از کاربردهای صنعتی مناسب باشد. محاسبه بار واقعی باید قبل از انتخاب کامل شود.
برای یک سیستم سه فاز 11 کیلوولت، جریان اولیه با بار کامل نظری تقریباً 52.5 آمپر است. طراحی واقعی سیستم باید تحمل ترانسفورماتور، شرایط عملیاتی، تنظیمات حفاظتی و ویژگی های شبکه را نیز در نظر بگیرد.
ولتاژ ثانویه مختص پروژه است. پیکربندی های رایج ولتاژ پایین شامل 400 ولت، 415 ولت و 433 ولت است، اما بسته به سیستم الکتریکی می توان ولتاژهای دیگری را نیز طراحی کرد.
نه لزوما. بسیاری از ترانسفورماتورهای نوع خشک با خنک کننده هوای طبیعی کار می کنند. هنگامی که طراحی نیاز به افزایش ظرفیت حرارتی یا شرایط عملیاتی خاص داشته باشد، می توان خنک کننده هوای اجباری را اضافه کرد.
IEC 60076-11:2018 استاندارد اصلی IEC است که به طور خاص ترانسفورماتورهای قدرت نوع خشک را در محدوده تعریف شده خود پوشش می دهد. ملزومات ملی، منطقه ای، پروژه، نصب یا کارایی اضافی نیز ممکن است اعمال شوند.
kVA توان ظاهری را اندازه گیری می کند، در حالی که kW توان فعال را اندازه گیری می کند. این رابطه به ضریب توان بستگی دارد: kW = kVA × ضریب توان. بنابراین، یک ترانسفورماتور 1000 کیلوولت آمپر نباید به طور خودکار به عنوان منبع برق 1000 کیلو وات توصیف شود.
بسیاری از تولیدکنندگان میتوانند پارامترهایی مانند ولتاژ ثانویه، گروه برداری، مواد سیمپیچ، امپدانس، محدوده شیر، محفظه، آرایش خنککننده، لوازم جانبی و سیستم نظارت را با توجه به نیاز پروژه پیکربندی کنند. هر سفارشی سازی باید در برابر استاندارد فنی قابل اجرا تایید شود.
یکترانسفورماتور نوع خشک 11 کیلوولت 1000 کیلو ولتبیش از ترکیبی از ارقام ولتاژ و ظرفیت است. عملکرد واقعی آن به تعامل طراحی الکتریکی، عایق، مدیریت حرارتی، ساخت سیم پیچ، تلفات هسته، امپدانس، شرایط محیطی، حفاظت، نصب و نگهداری بستگی دارد.
برای تیم های مهندسی و مدیران خرید، مطمئن ترین رویکرد این است که با نیاز کامل برق شروع کنند و سپس یک پیشنهاد فنی دقیق درخواست کنند. مقایسه تلفات تضمین شده، سطوح عایق، گروه برداری، امپدانس، افزایش دما، ابعاد، آزمایش، لوازم جانبی و پشتیبانی خدمات می تواند به اطمینان حاصل شود که ترانسفورماتور انتخاب شده با کاربرد واقعی مطابقت دارد.
شرکت ژجیانگ اوسونه الکتریک با مسئولیت محدود می تواند مشتریانی را که نیازهای ترانسفورماتور نوع خشک ولتاژ متوسط و پیکربندی های خاص پروژه را ارزیابی می کنند، پشتیبانی کند. اگر در حال برنامه ریزی یک پست جدید، ارتقاء یک سیستم برق صنعتی هستید، یا به دنبال ترانسفورماتور 11 کیلوولت 1000 کیلوولت آمپر برای یک پروژه تجاری یا زیرساختی هستید،با ما تماس بگیریدبا ولتاژ، ظرفیت، فرکانس، شرایط نصب و الزامات فنی خود برای بحث در مورد راه حل مناسب ترانسفورماتور.
