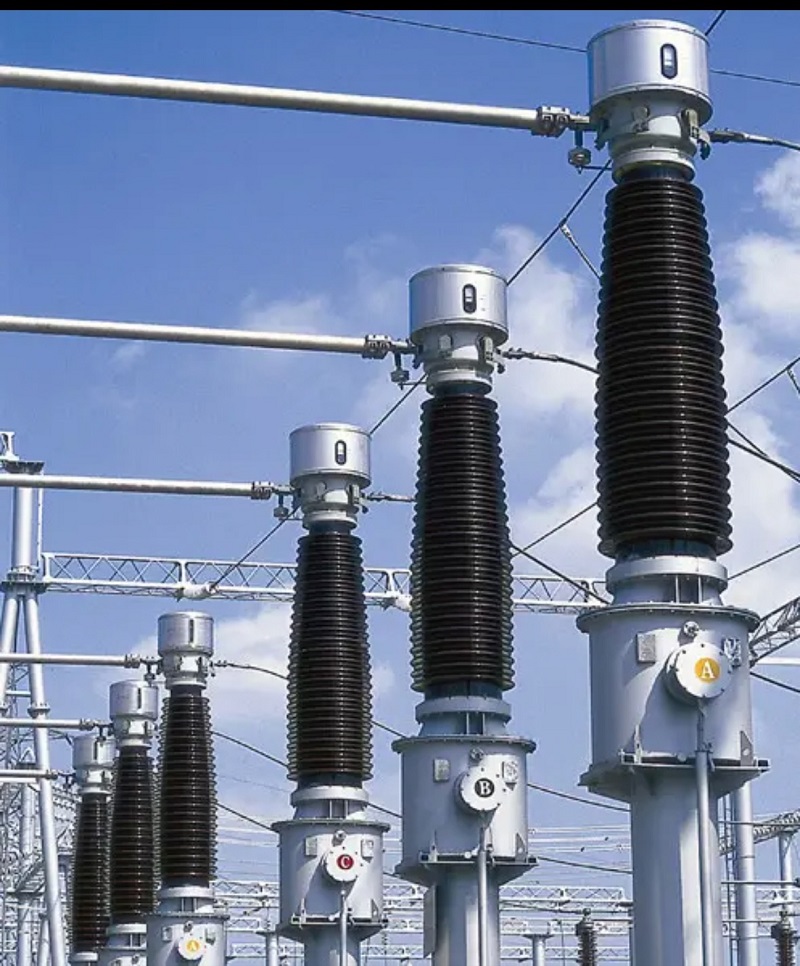

ترانسفورماتور جریان LB6-110kVیک ترانسفورماتور جریان ولتاژ بالا است که برای اندازه گیری جریان، اندازه گیری انرژی و حفاظت رله در سیستم های برق 110 کیلوولت AC طراحی شده است. این ترانسفورماتور مناسب برای شبکه های الکتریکی 50 هرتز و 60 هرتز، عملکرد پایدار و دقت اندازه گیری بالایی را برای پست ها، سیستم های انتقال نیرو و تاسیسات برق صنعتی ارائه می دهد.
ترانسفورماتور جریان LB6-110kV با فناوری پیشرفته عایق غوطه ور در روغن و ساختار کاملاً مهر و موم شده، عایق الکتریکی عالی، عملکرد قابل اعتماد و عمر طولانی را در شرایط کاری با ولتاژ بالا ارائه می دهد.
ترانسفورماتور جریان سری LB6-110kV از طراحی حرفه ای برای کاربردهای برق با ولتاژ بالا استفاده می کند. مدل محصول ویژگی های فنی کلیدی آن را نشان می دهد:
ترانسفورماتور مجهز به چند سیم پیچ ثانویه از جمله یک سیم پیچ اندازه گیری با کلاس دقت 0.5 و سه سیم پیچ حفاظتی است. پیکربندی سیم پیچ ثانویه چندگانه، اندازه گیری جریان قابل اعتماد و عملکردهای حفاظتی را برای نیازهای مختلف سیستم قدرت امکان پذیر می کند.
ترانسفورماتور جریان LB6-110kVبا تغییر روش اتصال قطعه اتصال خارجی روی محافظ روغن، از تنظیمات نسبت جریان چندگانه پشتیبانی می کند. هنگام اتصال سری، نسبت جریان a/c است، در حالی که اتصال موازی نسبت جریان 2*a/c را فراهم می کند.
این طراحی انعطاف پذیر به همان مدل ترانسفورماتور اجازه می دهد تا با نیازهای عملیاتی مختلف سازگار شود، هزینه های جایگزینی تجهیزات را کاهش دهد و تطبیق پذیری برنامه را در سیستم های قدرت ولتاژ بالا بهبود بخشد.
ترانسفورماتور جریان LB6-110kV به گونه ای طراحی شده است که تحت شرایط مختلف محیطی به طور قابل اعتماد عمل کند:
برای کاربردهایی با دماهای پایین تر یا الزامات محیطی خاص، راه حل های سفارشی را می توان با توجه به شرایط پروژه با سازنده مورد بحث قرار داد.
ترانسفورماتور جریان LB6-110kV یک ساختار غوطه ور در روغن متشکل از مخزن سوخت، بدنه ترانسفورماتور، بوش چینی، محافظ روغن و منبسط کننده را اتخاذ می کند. بدنه ترانسفورماتور در روغن عایق غوطه ور است و حاوی سیم پیچ های اولیه و ثانویه است که برای عملکرد الکتریکی پایدار طراحی شده اند.
سیم پیچ اولیه ساختاری U شکل دارد. سیستم عایق اصلی از فناوری عایق کاغذ روغنی خازنی با صفحات خازنی متعددی که بین لایه های عایق چیده شده اند استفاده می کند. صفحه داخلی به پتانسیل بالا متصل می شود در حالی که صفحه بیرونی به زمین متصل است، عملکرد عایق و ایمنی عملیاتی را بهبود می بخشد.
هادی سیم پیچ اولیه به دو بخش با چهار پایانه متصل به محافظ روغن تقسیم می شود. نسبت جریان را می توان از طریق تغییرات سیم کشی خارجی تنظیم کرد و گزینه های پیکربندی انعطاف پذیر را ارائه کرد.
سیم پیچ ثانویه روی تکیه گاه زیر سیم پیچ اولیه نصب می شود. تمام پایانه های ثانویه و پایانه های صفحه نمایش خارجی به جعبه اتصال در مخزن ترانسفورماتور متصل می شوند و از نصب و نگهداری راحت اطمینان می دهند.
ترانسفورماتور جریان LB6-110kV دارای طراحی اتصال عملی با گیره های سیم کشی خارجی نصب شده در پایین جعبه اتصال است. پیچ و مهره های زمین هم روی جعبه اتصال و هم روی مخزن سوخت ارائه می شود که امکان اتصال ایمن سیم پیچ ثانویه و ساختار کامل ترانسفورماتور را فراهم می کند.
ترانسفورماتور ویژگی های قطبیت کاهشی را اتخاذ می کند. هنگامی که جریان اولیه از P1 به P2 می گذرد، جریان ثانویه از مدار خارجی از S1 به S2 یا S3 عبور می کند و از انتقال دقیق جریان برای سیستم های اندازه گیری و حفاظت اطمینان حاصل می کند.
با توجه به عملکرد ولتاژ بالا و عملکردهای حفاظتی قابل اعتماد، ترانسفورماتور جریان LB6-110kV به طور گسترده در موارد زیر استفاده می شود:
ترانسفورماتور جریان LB6-110kV اندازه گیری دقیق، عایق قابل اعتماد، طراحی نسبت جریان انعطاف پذیر و عملیات کم تعمیر و نگهداری را ترکیب می کند. ساختار کاملاً مهر و موم شده غوطهور در روغن آن عملکرد پایدار را در محیطهای با ولتاژ بالا تضمین میکند و آن را به یک راهحل قابل اعتماد برای سیستمهای قدرت مدرن که نیاز به عملکرد ایمن و مداوم دارند تبدیل میکند.
