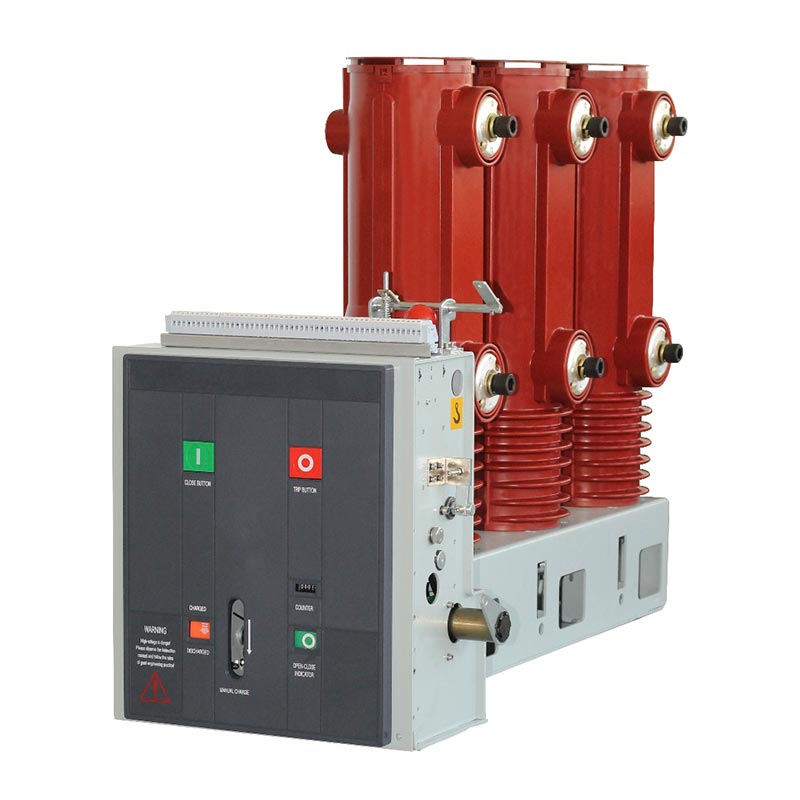

مدار شکن وکیوم Vcb داخلی 33kv

مدار شکن خلاء Vcb داخلی Usune 33kv یک محصول نسل جدید است که بر اساس تابلو برق پیشرفته طراحی شده است. مفاهیم تحقیق و توسعه و نیازهای واقعی بازار جهانی توزیع برق برای AC سه فاز مناسب است سیستم های توزیع برق داخلی 50 هرتز با ولتاژ نامی 40.5 کیلو ولت (سطح عملیاتی 33 کیلو ولت)، هسته متعهد عملکردهایی مانند سوئیچینگ بار معمولی، قطع جریان خطا، حفاظت از اضافه بار سیستم و تجهیزات جداسازی ایمنی

این محصول ساختارهای پیچیده و زائد را کنار می‌گذارد و یک چارچوب یکپارچه و چیدمان مدولار را بهینه می‌کند. برای نصب ثابت کناری در تابلو برق فشار قوی. مزایای قابل توجهی در فضای کابینت ارائه می دهد انطباق، پایداری کلی ساختار، و عملیات و نگهداری بعدی. در مقایسه با فضای داخلی معمولی قطع کننده مدار خلاء، سازگاری بیشتری با شرایط کاری مکرر دارد، عمر مکانیکی بیشتری دارد و ثبات عملیات پایدارتر، به طور کامل نیازهای عملیات مستمر و قابل اعتماد حیاتی را برآورده می کند لینک های منبع تغذیه

مزایای محصول اصلی

1. تحقیق و توسعه حرفه ای + طراحی مبتنی بر سناریو

به طور خاص برای پرداختن به نقاط درد کاربردهای عملی در تابلو برق 33 کیلو ولت / 40.5 کیلو ولت طراحی شده است. منطق طراحی سوئیچ حرفه ای را اتخاذ می کند. مشخصات مکانیکی خروجی آن کاملاً مطابقت دارد الزامات عملیاتی قطع کننده خلاء تمام پیکربندی‌های ساختاری و عملکردی برای این منظور طراحی شده‌اند تاسیسات ثابت داخلی، عملیات مکرر، پست ها و سناریوهای توزیع برق صنعتی. را فناوری بالغ و بسیار کاربردی برای کاربردهای مهندسی است.

2. آزمایش در دنیای واقعی + بازخورد پایدار برنامه

مدار شکن خلاء Vcb داخلی 33 کیلو ولت از مکانیزم عملکرد فنر مدولار بالغ استفاده می کند. انتقال آن ساختار ساده و قابل اعتماد است، بدون پیوندهای انتقال پیچیده یا به راحتی آسیب دیده است. تایید شده در تعداد زیادی توزیع برق صنعتی، ارتقاء پست‌ها، و پروژه‌های تامین برق معدن، بسیار عالی است عملکرد در دقت بسته شدن و باز کردن، طول عمر مکانیکی و قابلیت های ضد تداخل.

3. عملکرد استاندارد + پارامترهای پشتیبانی کامل

سیم پیچ عملیاتی، موتور ذخیره انرژی و منطق عملیاتی همه بر اساس پارامترهای رتبه بندی شده طراحی شده اند. را محدوده تطبیق ولتاژ واضح است و منطق اتصال سوئیچ کمکی قابل اعتماد است. بسته شدن محصول، عملیات باز کردن و ذخیره انرژی با ابعاد کامل، رابط ها و سیم کشی استاندارد شده است تنظیمات می توان آن را مستقیماً با تابلو برق استاندارد 33 کیلو ولت داخلی مطابقت داد و سازگاری قوی را ارائه می دهد قابلیت تعویض بالا

4. طراحی ایمن، پایدار و کاربرپسند

مجهز به دو حالت ذخیره انرژی الکتریکی/دستی، نشانگر وضعیت و سوئیچ کمکی همگام هستند. طراحی جذب بافر هیدرولیک در مراحل بعدی قطع استفاده می شود و به طور موثر سایش ضربه را کاهش می دهد و بهبود ایمنی عملیاتی بازخورد واضحی در مورد ذخیره انرژی و وضعیت باز/بستن ارائه می‌کند و از آن اجتناب می‌کند خطر سوء استفاده و تضمین جامع ایمنی عملیات و نگهداری در محل.

ساختار عملیاتی و سیستم مکانیکی

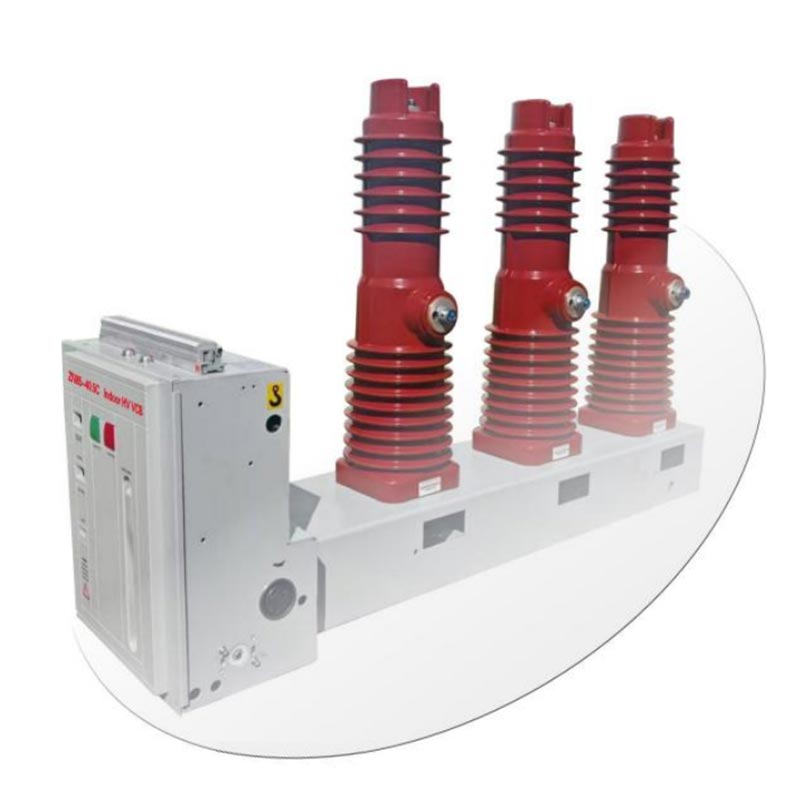

هسته مدار شکن خلاء Vcb داخلی 33 کیلوولت Usune ZN85C-40.5 از فنر مدولار اختصاصی استفاده می کند. مکانیزمی که به طور کامل در داخل قاب تجهیزات نصب می شود و جزء اصلی ضروری است ساختار کلی قطع کننده مدار این مکانیزم به طور خاص برای 40.5 کیلو ولت داخلی طراحی شده است مدل‌هایی با ساختار انتقال بسیار ساده و توزیع منطقی‌تر نیرو.

مهمترین ویژگی ساختاری آن سازگاری کامل آن با طرح عمودی مدار شکن است. امکان مونتاژ بسیار یکپارچه با مدار اصلی و سیستم قطب. منحنی نیروی خروجی مکانیزم کاملاً با نیازهای عملیاتی قطع کننده خلاء مطابقت دارد و از مشکلاتی مانند عدم تطابق عملکرد جلوگیری می کند سرعت، فشار تماس ناپایدار، و طول عمر مکانیکی کوتاه ناشی از مکانیسم های معمولی. هست به ویژه برای ویژگی های مکانیکی و شرایط عملیاتی مدار خلاء داخلی 40.5kV مناسب است شکن ها

اصل کار و جریان عملیات

1. عملیات ذخیره سازی انرژی

قدرت بسته شدن قطع کننده مدار به طور کامل توسط ذخیره انرژی فنر بسته می شود و از هر دو پشتیبانی می کند. حالت های عملکرد درایو موتور الکتریکی و دسته دستی. حتی در هنگام قطع برق یا تعمیر و نگهداری، این امر عادی است ذخیره انرژی و بسته شدن پشتیبان

در حالت ذخیره انرژی الکتریکی، موتور ذخیره انرژی که روی صفحه جانبی مکانیزم ثابت شده است، دنده را به حرکت در می آورد سیستم انتقال در حالت ذخیره سازی انرژی دستی، اپراتور یک دسته اختصاصی ذخیره انرژی را می کشد و می چرخد شفت دنده و مجموعه دنده. از طریق کلاچ بیش از حد، شفت ذخیره انرژی به طور همزمان می چرخد، کشش فنر بسته شدن برای ذخیره کامل انرژی.

پس از رسیدن به ذخیره کامل انرژی، گیره ذخیره انرژی به طور ایمن غلتک بادامک و کلاچ اوررانینگ را قفل می کند. به طور خودکار جدا می شود به طور همزمان، صفحه اتصال نشانگر ذخیره انرژی را به سمت چرخش سوق می دهد. نشانگر "انرژی ذخیره شده" را نشان می دهد و سوئیچ کمکی برای قطع برق موتور سوئیچ می شود. در این نقطه، قطع کننده مدار با وضعیت روشن و قابل اطمینان وارد حالت آماده بسته شدن می شود.

2. عملیات بستن

بسته شدن را می توان با فشار دادن دستی دکمه بسته شدن یا کنترل از راه دور آهنربای الکتریکی بسته شدن انجام داد. پس از شروع، مکانیسم ذخیره انرژی قفل پنجه را آزاد می کند و فنر بسته شدن از قبل ذخیره شده را به سرعت آزاد می کند. منقبض می شود و باعث می شود که بادامک، محور ذخیره انرژی و کلاچ بیش از حد به طور همزمان حرکت کنند.

بادامک مکانیزم اتصال را بیشتر به حرکت در می آورد، میله کششی عایق شده را فشار می دهد و تماس را به سمت بسته شدن حرکت می دهد. موقعیت، فشرده سازی فنر دیسک تماس، و ایجاد فشار تماس پایدار مورد نیاز برای نامی هدایت جریان پس از بسته شدن، پنجه بسته شدن غلتک مکانیسم را قفل می کند و موقعیت بسته را حفظ می کند. را نشانگر ذخیره انرژی و کلید کمکی به طور خودکار تنظیم مجدد می شود و مدار موتور را وصل می کند. با خارجی منبع تغذیه، بلافاصله وارد حالت ذخیره انرژی مجدد می شود، نشانگر بسته شدن/باز شدن به حالت سوئیچ می شود. حالت "بسته" و سوئیچ های اصلی و کمکی سوئیچینگ همزمان را کامل می کنند.

3. عملیات ترک

Trip را می توان به سه روش راه اندازی کرد: به صورت دستی از طریق دکمه سفر، از طریق یک واحد تریپ الکتریکی خارجی، یا از طریق یک واحد سفر اضافه جریان پس از شروع، قفل های بسته باز می شوند و حالت قفل شدن بین آن ها آزاد می شود مکانیزم و غلطک ها

تحت عمل ترکیبی فنر تماسی و فنر قطع کننده، کنتاکت های متحرک و ثابت داخل محفظه قطع کننده خلاء قطب ثابت به سرعت و با اطمینان جدا می شود و جریان یا بار خطا به دست می آید وقفه فعلی در مراحل بعدی عمل قطع، بافر هیدرولیک داخلی باقیمانده را جذب می کند انرژی ضربه، محدود کردن موقعیت قطع نهایی، کاهش نویز و سایش ضربه مکانیکی، و گسترش آن عمر مکانیکی کلی تجهیزات

پارامترهای کلیدی الکتریکی و مکانیکی

روش نصب و ابعاد

Usune ZN85C-40.5 از یک ساختار نصب جانبی ثابت استفاده می کند، که به طور خاص برای استاندارد داخلی طراحی شده است. تابلو برق فشار قوی دارای سازگاری با کابینت بالا، مونتاژ راحت، راه اندازی و متعاقب آن است تعمیر و نگهداری، و از سه روش اصلی نصب سیم کشی پشتیبانی می کند:

- نوع کابل خروجی سمت راست
- نوع کابل ورودی بالا
- نوع نصب توکار

ابعاد کلی کاملاً مطابق با مشخصات کلی واحد مطابقت دارد (برای جزئیات بیشتر به شکل 1 مراجعه کنید فاصله سوراخ نصب، طول کلی، عرض، ارتفاع و ابعاد اتصال شینه)، امکان استانداردسازی جایگزینی و تطبیق کابینت یکپارچه، کاهش هزینه های طراحی، اصلاح و نصب مشتری.

سوالات متداول

Q1: آیا این محصول برای هر دو سیستم قدرت 33kV و 40.5kV مناسب است؟

ج: بله. ولتاژ طراحی نامی محصول 40.5 کیلو ولت است که به طور کامل نیازهای معمول عملیات داخلی را برآورده می کند. سیستم های قدرت 33 کیلو ولت دارای عایق کافی و حاشیه های ظرفیت شکستگی است و می تواند ایمن و پایدار باشد برای پروژه های 33 کیلو ولت تابلو برق داخلی در شرکت های صنعتی و معدنی، نیروگاه ها و کوچک و پست های متوسط

Q2: اگر منبع تغذیه در محل قطع شود و ذخیره انرژی به صورت الکتریکی تکمیل نشود چه؟

A: این مدار شکن خلاء Vcb داخلی 33 کیلوولت مجهز به دسته اختصاصی ذخیره انرژی دستی است. زمانی که منبع تغذیه خارجی قطع می شود یا موتور از کار می افتد، اپراتور می تواند به صورت دستی بسته شدن و انرژی را کامل کند عملیات ذخیره سازی از طریق دسته ذخیره انرژی، دستیابی به عملیات بسته شدن عادی و بهبود قابل توجهی قابلیت عملیات اضطراری تجهیزات در شرایط قطع برق و تعمیر و نگهداری.

Q3: مزایای اصلی این نوع ثابت جانبی در مقایسه با خلاء معمولی نوع گاری دستی چیست؟ قطع کننده مدار؟

پاسخ: این مدل ثابت جانبی دارای استحکام ساختاری قوی‌تر و فضای نصب شعاعی کمتری است که باعث می‌شود تطبیق آسان تر با تابلو برق فشرده همچنین در شرایط عملیات مکرر و لرزش پایداری بالاتری را ارائه می دهد شرایط نصب، تعمیر و نگهداری بعدی ساده تر است و آن را برای صنعتی مناسب تر می کند کاربران، پروژه‌های مقاوم‌سازی، و سناریوهای جایگزینی غیرکاملاً کشو با الزامات بالا برای ثابت و عملیات قابل اعتماد
