راکلید قطع 220 کیلو ولتیک دستگاه عایق ولتاژ بالا در فضای باز است که برای پست های انتقال برق 220 کیلوولت AC طراحی شده است. عمدتاً برای جداسازی مدارهای الکتریکی، ایجاد یک نقطه قطع ایمنی قابل مشاهده و اطمینان از عملیات تعمیر و نگهداری ایمن برای تجهیزات ولتاژ بالا استفاده می شود.
به عنوان یک تولید کننده حرفه ای تجهیزات پست ولتاژ بالا در چین، ما راه حل های قابل اعتماد قطع و وصل 220 کیلو ولت را ارائه می دهیم که دارای عملکرد الکتریکی پایدار، سازگاری قوی در فضای باز و مطابقت با استانداردهای بین المللی است. این محصول مطابق با الزامات IEC 62271-102 طراحی شده است و به طور گسترده در سیستم های انتقال و توزیع برق استفاده می شود.
در طول عملیات عادی،کلید قطع 220 کیلو ولتجریان نامی را به طور مداوم حمل می کند. هنگامی که تعمیر و نگهداری مورد نیاز است، پس از باز شدن، یک شکاف جداسازی قابل مشاهده ایجاد می کند و به اپراتورها اجازه می دهد تا تجهیزات الکتریکی پایین دست را با خیال راحت بازرسی و تعمیر کنند.
کلید قطع برای عملیات سوئیچینگ جریان بدون بار طراحی شده است و با کلیدهای مدار و کلیدهای ارت برای بهبود ایمنی عملیات پست کار می کند.

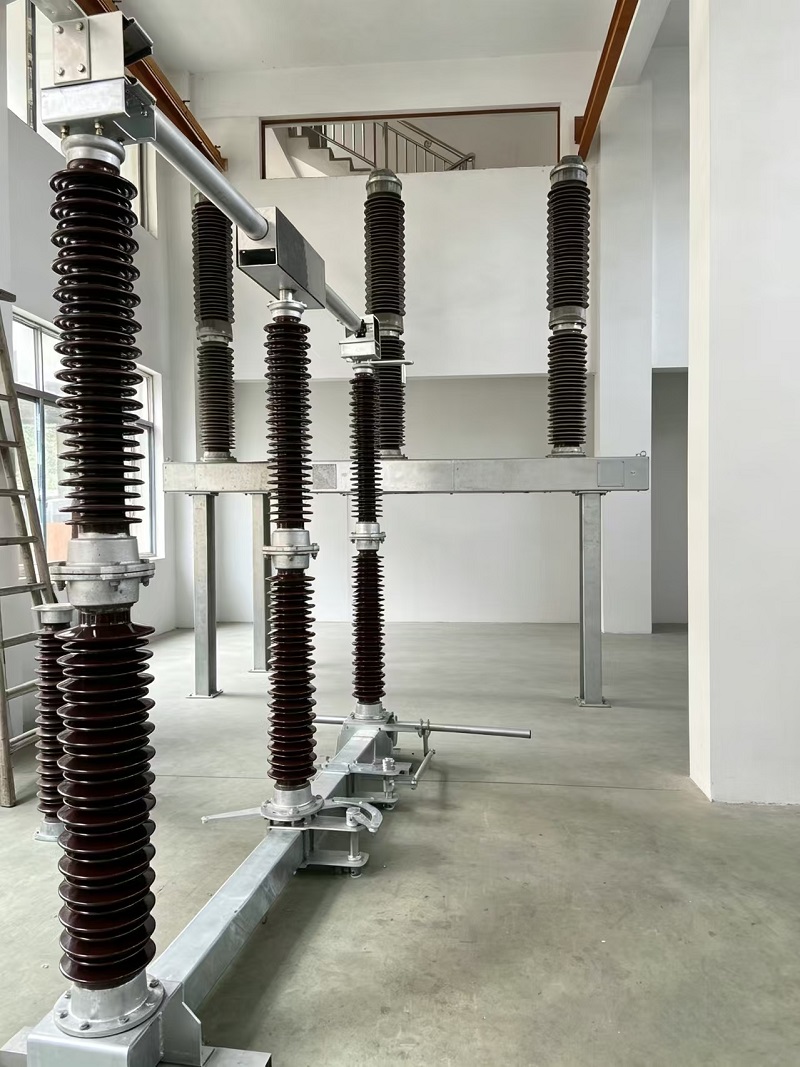

جدا کننده کامل 220 کیلو ولت شامل یک ساختار اصلی سه فاز، عایق های نگهدارنده، سیستم رسانا، قاب پایه فولادی و مکانیزم عملیاتی موتور محور است. هر جزء برای عملیات طولانی مدت در فضای باز تحت شرایط ولتاژ بالا بهینه شده است.
کنتاکت های رسانا با استفاده از مواد آلیاژ مس با روکش نقره با چگالی بالا ساخته می شوند. این طراحی به طور موثر مقاومت تماس را کاهش می دهد، افزایش دما را در حین کار مداوم به حداقل می رساند و هدایت الکتریکی و قابلیت اطمینان خدمات را بهبود می بخشد.
عایق های نگهدارنده با پرسلن آلومینا درجه بالا یا مواد لاستیکی سیلیکونی کامپوزیت اختیاری ساخته می شوند. ساختار عایق استحکام الکتریکی و مقاومت محیطی عالی را فراهم می کند و عملکرد پایدار در پست های فضای باز را تضمین می کند.
قاب پایه دارای ساختار فولادی گالوانیزه گرم با مقاومت در برابر خوردگی قوی است. برای نصب طولانی مدت در فضای باز مناسب است و به حفظ استحکام مکانیکی در شرایط مختلف آب و هوایی کمک می کند.
سوئیچ قطع کننده 220 کیلو ولت فضای باز مجهز به مکانیزم عملیاتی موتوری است، در حالی که عملیات اضطراری دستی نیز در دسترس است. جعبه مکانیزم با درجه حفاظت IP54 طراحی شده است تا محافظت در برابر نفوذ گرد و غبار و آب را بهبود بخشد.
مکانیسم عملیاتی شامل کنتاکت های کمکی است که سیگنال های بازخورد موقعیت را برای سیستم های نظارت از راه دور ارائه می دهد. این به اپراتورها اجازه می دهد تا وضعیت سوئیچ را در پست های مدرن به طور موثر بررسی کنند.
کلید قطع را می توان با کلیدهای مدار و سوئیچ های ارت ادغام کرد تا از عملکرد نادرست جلوگیری شود. سیستم قفل ایمنی تضمین می کند که:
| نوع محصول | سوئیچ قطع ولتاژ بالا در فضای باز |
| ولتاژ نامی | 252 کیلو ولت |
| فرکانس رتبه بندی شده | 50 هرتز |
| جریان پیوسته دارای رتبه | 1250A / 2000A / 2500A |
| جریان مقاومت کوتاه مدت (3 ثانیه) | 40kA / 50kA |
| جریان مقاومت در اوج | 100kA / 125kA |
| روش عملیاتی | عملکرد موتوری با عملکرد اضطراری دستی |
| محافظ جعبه مکانیزم | IP54 |
| استاندارد قابل اجرا | IEC 62271-102 |
کلید قطع 220 کیلو ولت به طور گسترده در سیستم های انتقال برق با ولتاژ بالا استفاده می شود، از جمله:
با عملکرد ایزولاسیون قابل اعتماد و سازگاری محیطی قوی، این تجهیزات از عملکرد ایمن و پایدار سیستم های قدرت مدرن پشتیبانی می کند.
جداکننده 220 کیلو ولت برای نصب در فضای باز طراحی شده است و می تواند تحت شرایط مختلف محیطی به طور قابل اعتماد کار کند.
این محصول را می توان با توجه به نیازهای مختلف پروژه، از جمله راه حل های عایق، مکانیسم های عملیاتی و ویژگی های سازگاری با محیط، سفارشی کرد.
به عنوان یک تولید کننده باتجربه چینی تجهیزات پست ولتاژ بالا، ما بر ارائه راه حل های قابل اعتماد و سفارشی انتقال برق تمرکز می کنیم. کلید قطع 220 کیلوولت ما ترکیبی از طراحی ساختاری پیشرفته، مواد بادوام و کنترل کیفیت دقیق است تا نیازهای سخت سیستم های قدرت مدرن را برآورده کند.
با انطباق با استانداردهای IEC، گزینه های پیکربندی انعطاف پذیر و پشتیبانی فنی حرفه ای، جداکننده 220 کیلوولت ما راه حلی قابل اعتماد برای ایزوله سازی ایمن و عملکرد کارآمد پست های فشار قوی ارائه می دهد.
