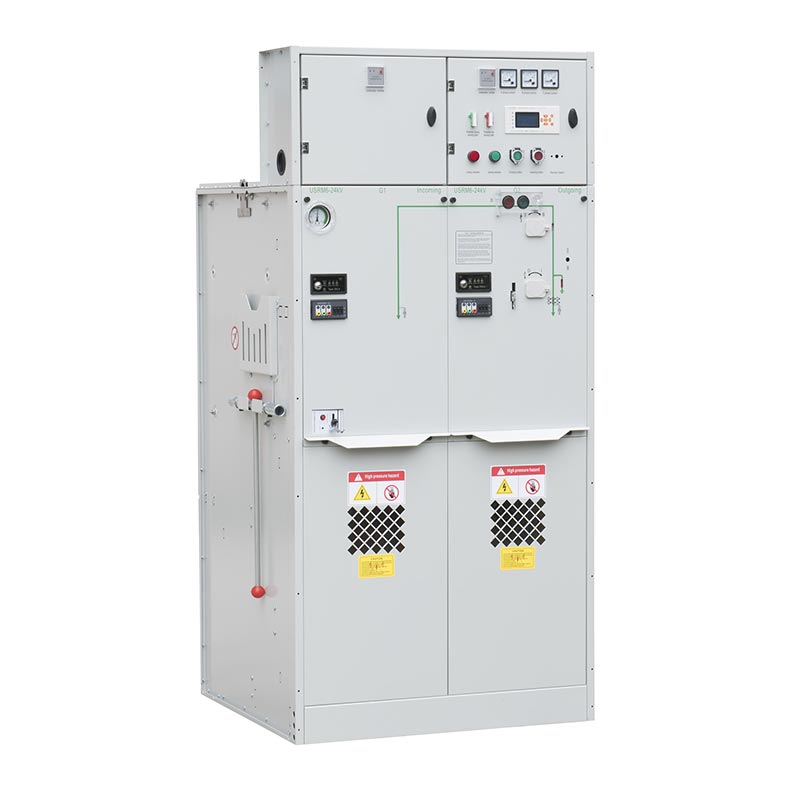

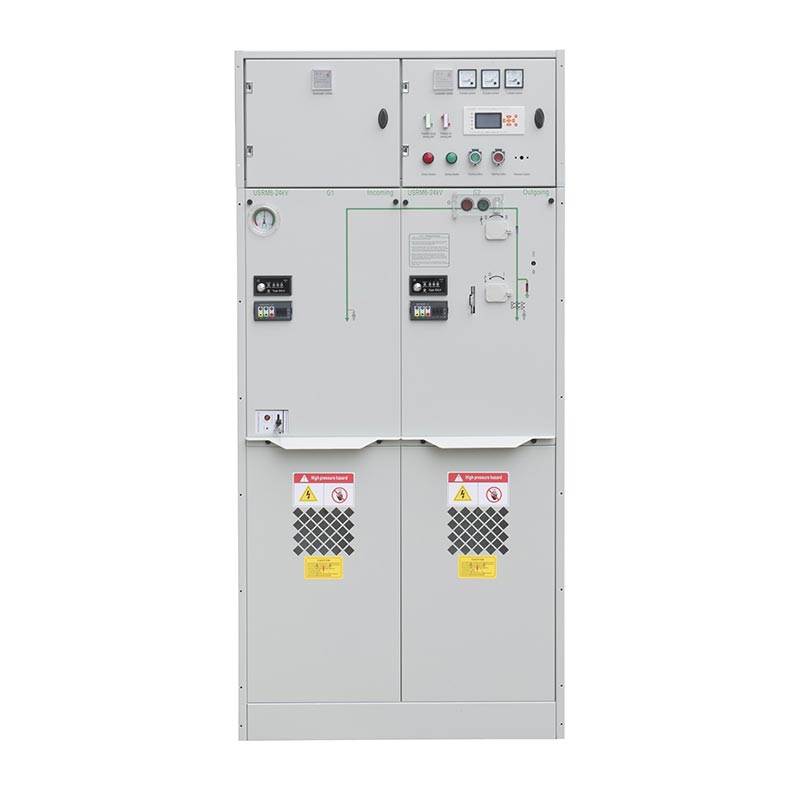

سری USRM6 Sf6 Gas Insulated Switchgear یک سیستم کاملاً عایق شده است که به طور مستقل توسط USUNE توسعه یافته است. اصلی آن عملکرد کلید مدار و تمام اجزای الکتریکی با گاز SF6 تحت فشار آب بندی و عایق بندی شده اند. به طور کامل ساختار محصور از کل دستگاه در برابر تأثیرات محیطی خارجی محافظت می کند و به طور موثر عملکرد آن را تضمین می کند قابلیت اطمینان و ایمنی پرسنل، دستیابی به عملیات بدون تعمیر و نگهداری در کل چرخه عمر آن. محصول یک واحد مدولار استاندارد و طراحی واحد مدولار ترکیبی ثابت را اتخاذ می کند که از انتخاب شینه اصلی قابل ارتقا پشتیبانی می کند. این ماژولار بودن کامل، عایق بندی کامل و محفظه کامل را به دست می آورد و اطمینان و ایمنی بالایی را در حین رعایت استانداردها تضمین می کند. الزامات تابلو برق انعطاف پذیر و فشرده گره های شبکه برق، کاربران نهایی و پست های ثانویه از طریق غنی ترکیبات ماژول
ادغام چندین ماژول عملکردی مانند واحدهای سوئیچ بار (C)، سوئیچ بار + واحدهای ترکیبی فیوز (F)، مدار واحدهای شکن (V)، واحدهای اندازه گیری (M) و واحدهای PT شینه (PT)، می توانند آزادانه در واحدهای اصلی حلقه ترکیب شوند. سازگاری انعطاف پذیر با سناریوهای مختلف توزیع برق و نیازهای کاربر، به طور قابل توجهی محصول را بهبود می بخشد کاربرد و انعطاف پذیری
بخش مدار اصلی کلید عایق گاز Sf6 (شینه اصلی) و عملکرد سوئیچ در داخل یک کپسوله شده است. جعبه گاز جوش داده شده از جنس استنلس استیل. مدار اصلی از طریق یک بوش جعبه گاز مطابق با خارج به خارج متصل می شود استانداردهای DIN47636 کابل های ورودی و خروجی با استفاده از کانکتورهای جداشدنی محصور کاملاً عایق متصل می شوند. را جعبه گاز دارای رتبه حفاظتی IP67 است که به طور موثر محیط خارجی را ایزوله می کند و سیل کوتاه مدت را فراهم می کند. و حفاظت از تراکم، تضمین عملکرد پایدار حتی در شرایط سخت.

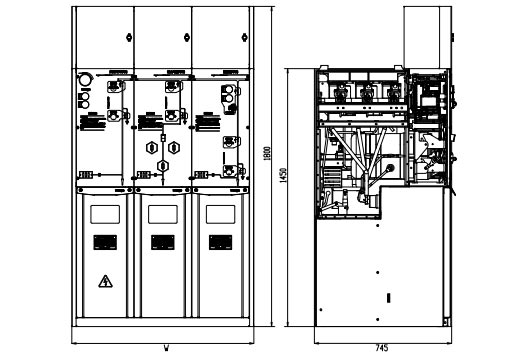

می توان آن را با واحدهای مدولار استاندارد مختلف ترکیب کرد تا یک حلقه ثابت از نوع کابینت استاندارد و غیر قابل گسترش تشکیل شود. سوئیچ شبکه (یک جعبه گاز عایق SF6 را می توان با حداکثر 6 واحد ترکیب کرد). همچنین می توان با آن ترکیب کرد ماژول های مختلف برای تشکیل واحدهای قابل گسترش، دستیابی به اشکال ترکیبی مختلف از طریق شینه کاملاً عایق شده اختصاصی کانکتورهایی برای پاسخگویی به نیازهای توزیع برق مناطق، انواع و مشتریان مختلف.
اجزای مدار اصلی و عملکرد سوئیچ در داخل جعبه گاز فولاد ضد زنگ محصور شده اند که به آن متصل است در خارج از طریق بوش ها برای جلوگیری از تماس مستقیم با قطعات زنده. مجهز به دستگاه های فشار شکن قابل اعتماد و کانال ها، به طور موثر از ایمنی پرسنل و تجهیزات در صورت بروز حوادث محافظت می کند. مکانیکی جامع دستگاه قفل کننده خطر سوء عملکرد را به حداقل می رساند و ایمنی و قابلیت اطمینان را بیشتر می کند.
کلید عایق گاز SF6 مجهز به مکانیزم عملکرد فنری است که خود توسعه یافته و طراحی شده است. از طریق کنترل کیفیت جامع از طراحی تا تولید و نفوذ، قابلیت اطمینان و پایداری مکانیزم است تضمین شده، ارائه یک راه حل مکانیزم عملیاتی با کیفیت بالا برای سری USRM6 و مشابه SF6 عایق گاز تابلو برق
- النگرش: ≤4000 متر (برای ارتفاعات بالای 1000 متر، لطفاً از قبل به تامین کننده اطلاع دهید تا فشار باد را تنظیم کند؛ برای ارتفاعات بالای 2000 متر، فشار را تنظیم کنید تا اضافه ولتاژ داخل کابینت از بین برود.)
- دمای محیط: حداکثر +50 درجه سانتیگراد، حداقل -40 درجه سانتیگراد، میانگین دمای 24 ساعته که از 35 درجه سانتیگراد تجاوز نمی کند
- رطوبت محیط: رطوبت نسبی 24 ساعته بیش از 95 درصد، رطوبت نسبی ماهانه بیش از 90 درصد
- محیط نصب: عدم وجود گازهای انفجاری یا خورنده در محیط اطراف بدون لرزش یا ضربه شدید در محل نصب؛ سطح آلودگی از کلاس III که در GB/T5582 مشخص شده است بیشتر نباشد.

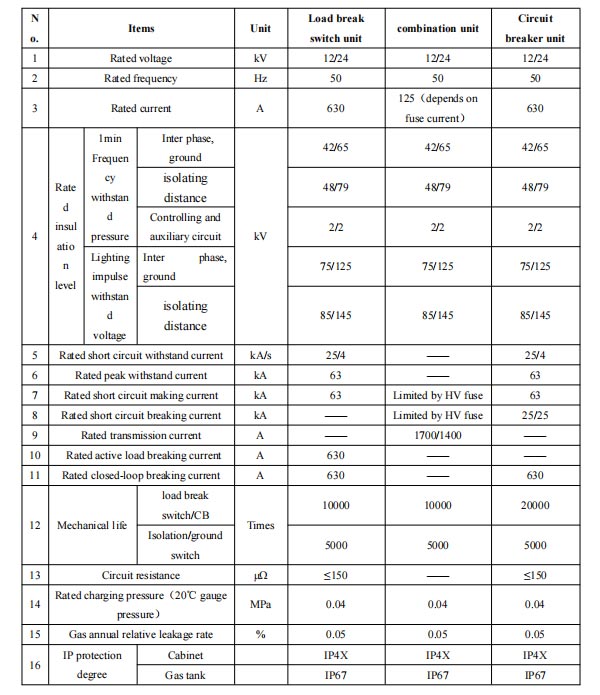

برای اطمینان از محصول، به شدت به استانداردهای ملی و صنعتی متعدد مانند GB3804-2004 و GB1984-2014 پایبند است. حرفه ای بودن و اقتدار، پاسخگویی به نیازهای سناریوهای مختلف استفاده.
کلید عایق گاز Sf6 عملکردهای متعددی را ادغام می کند و دارای مزایایی مانند اندازه کوچک، عملکرد بدون نیاز به تعمیر و نگهداری و مدار اصلی تحت تأثیر عوامل محیطی خارجی قرار نگرفته است. به خصوص مناسب است برای محیط های خشن مانند مکان های زیرزمینی، مرتفع و ساحلی و به طور گسترده در صنعت و شرکتهای معدنی، راهآهن، فرودگاهها، مراکز شهرها و مناطق مسکونی در چین و در سطح جهان، ارائه پایدار و پشتیبانی از منبع تغذیه قابل اعتماد برای سیستم های مختلف توزیع برق.
همه سوئیچ ها باید با استفاده از دسته تطبیق کار کنند. سوئیچ های بار / سوئیچ های خلاء و زمین مربوطه سوئیچ ها به صورت مکانیکی قفل شده اند و برای جلوگیری از عملکرد تصادفی می توان قفل های اضافی اضافه کرد. سوئیچ های زمین از مکانیزم کارکرد سریع استفاده می کنند: چرخش دسته در جهت عقربه های ساعت مدار را می بندد. چرخش خلاف جهت عقربه های ساعت آن را باز می کند. قبل از باز یا بستن واحد یا مدار ترکیبی سوئیچ بار-فیوز شکن، انرژی باید ذخیره شود. پس از تکمیل ذخیره انرژی، دکمه سبز رنگ را فشار دهید تا باز یا بسته شود مدار. این محصول دارای پنج عملکرد قفل ایمنی است. عملیات تامین برق و قطع و وصل باید به شدت به مشخصات پایبند باشد.
کلید Sf6 گاز عایق مجهز به حلقه های بالابر برای بالا بردن و جابجایی لیفتراک است. پس از دریافت، بررسی هرگونه آسیب در حین حمل و نقل؛ هر گونه خسارت باید فوراً به حامل گزارش شود. پس از باز کردن بسته بندی، یکپارچگی دسته عملیاتی را بررسی کنید، اطمینان حاصل کنید که نشانگر فشار سنج در منطقه سبز قرار دارد و انجام دهید تست های عملکردی بر روی قطعات مکانیکی هر گونه نقص یا نقص باید به سرعت به تامین کننده گزارش شود. قبل از نصب و استفاده، در جای خشک و دارای تهویه و با پوشش مناسب نگهداری شود.
تمام اجزای کلید عایق گاز Sf6 در طول عمر مفید خود بدون نیاز به تعمیر و نگهداری هستند. گاز مخزن از فولاد ضد زنگ ساخته شده است. پانل های ابزار آسیب دیده باید به سرعت با رنگ برای خوردگی تعمیر شوند حفاظت قطعات مکانیکی نصب شده خارجی، عملیات و جایگزینی را تسهیل می کند. حفاظت در برابر خوردگی و روغن کاری قبل از حمل و نقل اعمال شده است. در محیط های شدید، قطعات در حال چرخش نیاز به بازرسی منظم دارند و تعمیر و نگهداری و در صورت لزوم تعویض می شود. تحت شرایط عملیاتی عادی، هیچ بازرسی خاصی انجام نمی شود مورد نیاز؛ قبل از عملیات، مطمئن شوید که نشانگر فشار سنج در منطقه سبز است.
دارای عملکردهای تشخیص اجزای خط زنده و تأیید فاز است. اتصال الکتریکی و تطبیق قفل مغناطیسی از باز شدن درب محفظه کابل هنگام روشن شدن کابل ورودی جلوگیری می کند و از باز شدن درب محفظه کابل جلوگیری می کند. ایمنی پرسنل
در صورت نیاز می توان به نشانگر خطای پنل مجهز شود. در صورت بروز خطای فاز به فاز یا زمین، پرسنل می تواند وضعیت انرژی و منطقه خطا را از طریق نشانگر هشدار تأیید کند و به سرعت نقطه خطا را تعیین کند. زنگ هشدار اطلاعات را می توان به مرکز مانیتورینگ انتقال داد تا به پرسنل گشت در تایید بخش خطا کمک کند و مکان.
یک دستگاه حفاظت و اندازه گیری جریان و ولتاژ دیجیتال مناسب برای حفاظت، اندازه گیری و کنترل تجهیزات اولیه مانند خطوط و ترانسفورماتورهای توزیع. می تواند جایگزین الکترومغناطیسی سنتی شود حفاظت رله از طریق شبکه ترمینال کاربر، می تواند تشخیص مصرف برق منظم، زنگ هشدار، کنترل و اینترنت برق هوشمند، سطح هوشمندی سیستم توزیع برق را بهبود می بخشد.
شرکت Zhejiang Usien Electric Co., Ltd. متعهد به ارائه محصولات با کیفیت بالا سری USRM6 به مشتریان جهانی است. ما یک پیش فروش جامع داریم، سیستم فروش و خدمات پس از فروش: پیش فروش شامل مشاوره فنی و طراحی راه حل است. فروش شامل راهنمایی نصب و راه اندازی؛ و خدمات پس از فروش شامل نگهداری به موقع و تامین قطعات یدکی می باشد. ما کارخانه به اصل اول کیفیت پایبند است و تمام جنبه های تولید را به شدت کنترل می کند تا اطمینان حاصل شود که محصولات مطابقت دارند. استانداردها و نیازهای کاربر، تلاش برای تبدیل شدن به یک شریک قابل اعتماد برای کاربران در زمینه توزیع برق در چین و در سطح جهانی.
کارخانه، ما می توانیم تضمین کنیم که قیمت ما معقول و رقابتی است.
معمولاً ما ظرف 24 ساعت پس از دریافت درخواست شما نقل قول می کنیم.
بله، البته، ما OEM را می پذیریم.
زمان تحویل بستگی به مقادیر سفارش داده شده دارد، معمولاً در عرض 15-20 روز پس از دریافت پرداخت.
همه محصولات از لوازم جانبی بازرسی می شوند و قبل از خروج با آزمایشات معمولی انجام می شوند کارخانه ما
از مشکلات کیفیت عکس یا فیلم بگیرید و برای بررسی و تایید برای ما ارسال کنید و ما یک عکس را انجام خواهیم داد راه حل راضی برای شما در عرض 1-3 روز.
12 ماه از تاریخ ارسال.
● ما بیش از 14 سال در این زمینه تخصص داریم و یک تیم تحقیق و توسعه با تجربه داریم که طراحی را انجام می دهند.
و کار توسعه برای هر پروژه بر اساس خواسته های خاص مشتری.
● ما رویه بسیار دقیق QC از اجزاء تا محصولات نهایی داریم.
● دوره تولید ثابت در عرض 15-20 روز.
● مجموعه کاملی از گزارش های آزمایشی برای محصولات داریم.
● راه حل یک مرحله ای ارائه شده است.
