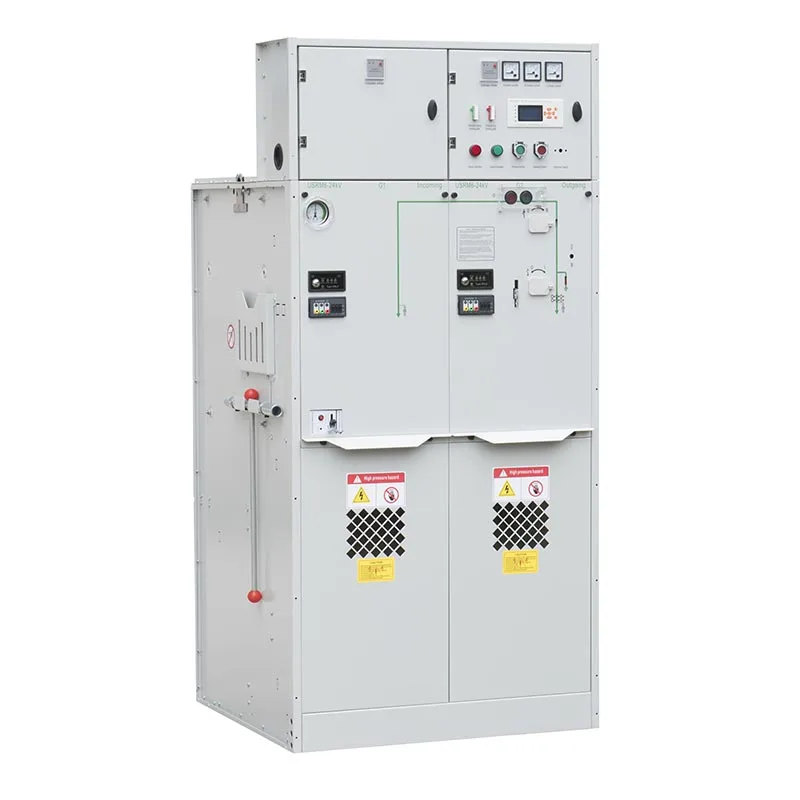

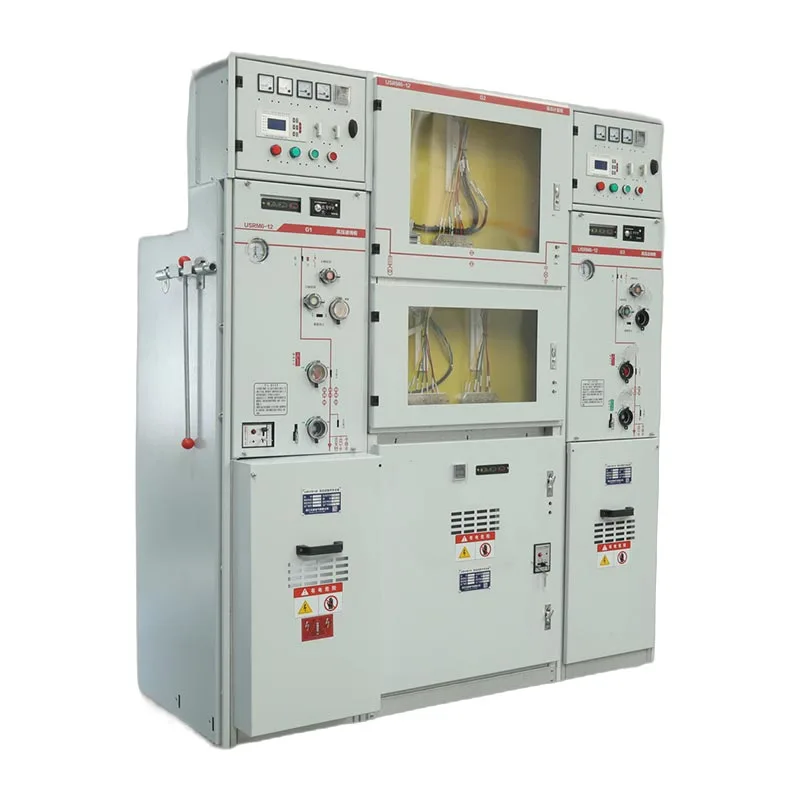

Usune 11kv Sf6 Gis Gas متفاوت از تابلو برق معمولی که به شدت به محیط های نصب متکی است. کلید عایق بندی اجزای اصلی الکتریکی را در داخل یک محفظه گاز مهر و موم شده جدا می کند. مکانیکی یکپارچه سیستم قفل کننده به جلوگیری از عملیات نادرست کمک می کند و ایمنی اپراتور و قابلیت اطمینان تجهیزات را بهبود می بخشد.
تابلو برق به طور گسترده ای در پست های ترانسفورماتور، سیستم های توزیع برق صنعتی، ساختمان های تجاری استفاده می شود. پروژه های زیرساختی و سایر کاربردهای ولتاژ متوسط 11 کیلو ولت که ایمنی، قابلیت اطمینان و بهره برداری آسان است. ضروری است.
اجزای مدار اصلی در داخل یک مخزن گاز SF6 مهر و موم شده قرار می گیرند که قرار گرفتن در معرض مستقیم را با خارجی کاهش می دهد. شرایط محیطی این طراحی به محافظت از قطعات الکتریکی در برابر گرد و غبار، رطوبت، آلودگی و تراکم، بهبود پایداری عملیاتی طولانی مدت.
ساختار محصور همچنین فضای مورد نیاز را در مقایسه با تابلو برق سنتی عایق هوا کاهش می دهد کلید عایق گاز Usune 11kv Sf6 Gis مناسب برای پست های فشرده و اتاق های برق با فضای محدود.
Usune 11kV SF6 GIS با چندین محافظ ایمنی مکانیکی برای جلوگیری از عملکرد نادرست طراحی شده است. همه سوئیچ ها باید با استفاده از دسته عامل اختصاصی کار کنند و از رویه های سوئیچینگ کنترل شده اطمینان حاصل کنند.
کلید قطع بار یا قطع کننده مدار وکیوم و کلید اتصال زمین مربوطه مجهز به داخلی هستند در هم تنیدگی مکانیکی قفل قفل اضافی را نیز می توان در صورت لزوم اعمال کرد که بالاتر است امنیت در حین نگهداری و بهره برداری
درب پایینی را فقط زمانی می توان باز کرد که کلید اتصال زمین بسته باشد و کلید شکستن بار در باز باشد موقعیت، جلوگیری از دسترسی به قطعات پر انرژی.
هنگامی که درب پایینی باز است نمی توان سوئیچ اتصال به زمین را کار کرد و به جلوگیری از شرایط نگهداری ناایمن کمک می کند.
هنگامی که سوئیچ اتصال به زمین بسته است، کلید قطع بار نمی تواند بسته شود و سوئیچ اتصال زمین نمی تواند بسته شود هنگامی که سوئیچ شکست بار بسته است کار می کند.
برای عملکرد منبع تغذیه، ابتدا درب محفظه کابل باید بسته شود. سوئیچ سه حالته است از موقعیت زمین به حالت ایزوله و در نهایت به موقعیت بسته شدن عمل می کند.
برای ایزولاسیون برق، سوئیچ سه حالته از حالت بسته شدن به حالت ایزوله و سپس به حالت عمل میشود موقعیت زمین، امکان دسترسی ایمن به محفظه کابل را فراهم می کند.
| خیر | موارد | واحد | واحد سوئیچ شکستن بار | واحد ترکیبی | یونیت قطع کننده مدار |
| 1 | ولتاژ نامی | کیلوولت | 12/24 | 12/24 | 12/24 |
| 2 | فرکانس نامی | هرتز | 50 | 50 | 50 |
| 3 | جریان نامی | A | 630 | 125 (بستگی به جریان فیوز دارد) | 630 |
| 4 | سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر ولتاژ - بین فاز، زمین | کیلوولت | 42/65 | 42/65 | 42/65 |
| سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر فاصله ایزوله ولتاژ | کیلوولت | 48/79 | 48/79 | 48/79 | |
| سطح عایق درجه بندی-1 دقیقه فرکانس مقاومت در برابر ولتاژ-کنترل و مدار کمکی | کیلوولت | 2/2 | 2/2 | 2/2 | |
| سطح عایق درجه بندی-مقاومت ضربه نور ولتاژ-فاز بین، زمین | کیلوولت | 75/125 | 75/125 | 75/125 | |
| سطح عایق درجه بندی شده-مقاومت در برابر ضربه روشنایی فاصله ایزوله ولتاژ | کیلوولت | 85/145 | 85/145 | 85/145 | |
| 5 | جریان مقاومت در برابر اتصال کوتاه نامی | kA/s | 25/4 | —— | 25/4 |
| 6 | حداکثر جریان مقاومتی نامی | kA | 63 | —— | 63 |
| 7 | جریان ایجاد اتصال کوتاه نامی | kA | 63 | با فیوز HV محدود شده است | 63 |
| 8 | جریان قطعی اتصال کوتاه نامی | kA | —— | با فیوز HV محدود شده است | 25/25 |
| 9 | جریان انتقال نامی | A | —— | 1700/1400 | —— |
| 10 | جریان قطع بار فعال نامی | A | 630 | —— | —— |
| 11 | جریان قطعی حلقه بسته نامی | A | 630 | —— | 630 |
| 12 | سوئیچ قطع کننده بار عمر مکانیکی/CB | بار | 10000 | 10000 | 20000 |
| کلید عایق عمر مکانیکی/زمین | بار | 5000 | 5000 | 5000 | |
| 13 | مقاومت مدار | μΩ | ≤150 | —— | ≤150 |
| 14 | فشار نامی شارژ (فشار سنج 20 درجه سانتیگراد) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | نرخ نشت نسبی سالانه گاز | % | 0.05 | 0.05 | 0.05 |
| 16 | کابینه درجه حفاظت IP | IP4X | IP4X | IP4X | |
| درجه حفاظت IP-مخزن گاز | IP67 | IP67 | IP67 |
مکانیزم عملیاتی از فناوری شارژ فنری برای اطمینان از عملکرد سوئیچینگ پایدار استفاده می کند.
برای واحد ترکیبی سوئیچ و فیوز قطع بار یا واحد قطع کننده مدار، فنر باید قبل از تعویض شارژ شود عملیات دسته عملیات برای شارژ کامل در جهت عقربه های ساعت چرخانده می شود و سپس دکمه سبز رنگ بسته شدن را فشار می دهید دکمه برای تکمیل عملیات بسته شدن.
عملیات باز کردن با چرخاندن دسته عامل در خلاف جهت عقربه های ساعت انجام می شود.
در برنامه های حفاظت ترانسفورماتور با استفاده از قطع کننده های مدار خلاء، مدار شکن می تواند از طریق آن عبور کند رله حفاظتی در صورت بروز شرایط غیرعادی
برای واحدهای ترکیبی سوئیچ قطع بار و فیوز، هنگامی که نشانگر فیوز در زیر کار می کند، سوئیچ قطع بار خاموش می شود شرایط اضافه جریان یا اتصال کوتاه
کلید عایق گاز Usune 11kV SF6 GIS را می توان بر اساس توزیع ولتاژ متوسط مختلف پیکربندی کرد. الزامات، از جمله:
● برنامه های حفاظت از ترانسفورماتور
● سیستم های تغذیه کننده صنعتی
● شبکه های توزیع اصلی حلقه
● سیستم های برق ساختمان های تجاری
● پست های فشرده
طراحی عایق SF6 مهر و موم شده و مکانیسم عملکرد قابل اعتماد، تجهیزات را برای کاربردهای مورد نیاز مناسب می کند عملکرد مداوم و استانداردهای ایمنی بالا.
کلید عایق گاز Usune 11kv Sf6 Gis برای حمل و نقل راحت و نصب در محل طراحی شده است.
این تجهیزات مجهز به حلقه های بالابر برای حمل و نقل جرثقیل است و همچنین می توان با استفاده از تجهیزات لیفتراک جابجا کرد. ترکیبات مختلف ماژول با ترتیبات وزنی عملی برای ساده کردن حمل و نقل در طول پروژه طراحی شده اند نصب
قبل از نصب، مشتریان باید وضعیت تجهیزات را پس از حمل و نقل بررسی کنند، از جمله:
● در دسترس بودن دسته عملیاتی
● وضعیت نشانگر فشار
● عملکرد عملکرد مکانیکی
● هر گونه آسیب قابل مشاهده حمل و نقل
نشانگر فشار باید قبل از راه اندازی در محدوده سبز معمولی باقی بماند.
برای عملکرد ایمن و پایدار، پایه نصب باید شرایط زیر را برآورده کند:
● ظرفیت باربری زمین باید حداقل 500 کیلوگرم بر متر مربع باشد
● سطح نصب باید صاف و صاف بماند
● داکت های کابل باید با توجه به نیاز پروژه آماده شوند
● مجاری کابل باید به درستی آب بندی شوند تا از نفوذ رطوبت جلوگیری شود

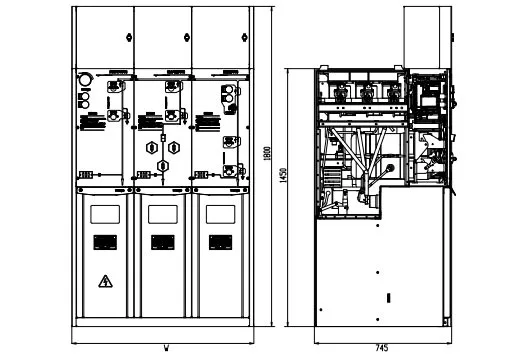

● ابعاد کانال فولادی پایه باید طبق نقشه های سازنده تهیه شود
آماده سازی مناسب فونداسیون به اطمینان از نصب دقیق، اتصال کابل قابل اعتماد و تجهیزات طولانی مدت کمک می کند عملکرد
| مقایسه | Usune 11kV SF6 GIS | AIS سنتی |
| روش عایق کاری | ساختار آب بندی شده عایق گاز SF6 | عایق هوا |
| حفاظت از محیط زیست | کمتر تحت تأثیر گرد و غبار، رطوبت و آلودگی قرار می گیرد | بیشتر به محیط نصب بستگی دارد |
| ایمنی | قفل مکانیکی و پنج محافظ ایمنی | حفاظت به روش های عملیاتی بستگی دارد |
| فضای نصب | طراحی فشرده | نیاز به ترخیص بزرگتر دارد |
| تعمیر و نگهداری | کاهش الزامات نگهداری محیطی | نیاز به حفاظت بیشتر از محیط زیست دارد |
| عملیات | توالی سوئیچینگ کنترل شده | وابستگی بیشتر به تجربه اپراتور |
یک مشتری از Usune 11kV SF6 GIS برای یک سیستم توزیع برق صنعتی استفاده کرد که در آن سوئیچینگ ایمن و محدود فضای نصب نگرانی های اصلی بود. پس از نصب، مشتری ساختار کابینت فشرده را برجسته کرد و قفل مکانیکی، که عملیات سوئیچینگ روزانه را کنترلتر کرده و خطر نادرست بودن را کاهش میدهد عملیات
برای کاربرد حفاظت ترانسفورماتور، مشتری پیکربندی قطع کننده مدار خلاء را با آن انتخاب کرد حفاظت مبتنی بر رله مشتری عملکرد سفر خودکار و توالی عملکرد واضح را برای آن مفید یافت پاسخ به شرایط غیرعادی فعلی در حالی که عملیات روتین را ساده می کند.
در طول عملیات سایت، مشتریان به ویژه به سیستم پنج ایمنی اینترلاک اهمیت دادند. دنباله مورد نیاز بین درب کابل، سوئیچ اتصال به زمین و سوئیچ قطع بار، روش های تعمیر و نگهداری را واضح تر می کند و به جلوگیری از ناامن شدن کمک می کند دسترسی به محفظه کابل
ژجیانگ Usune Electric Co.,Ltd. یک سیستم مدیریت جامع بر اساس کیفیت ISO 9001 ایجاد کرده است سیستم مدیریت، سیستم مدیریت زیست محیطی ISO 14001 و مدیریت ایمنی و بهداشت شغلی ISO 45001 سیستم
برای برآورده ساختن الزامات بازار بین المللی، محصولات سوئیچ ولتاژ متوسط Usune IEC و GB مربوطه را گذرانده اند. تست های نوع استاندارد و محصولات قابل اجرا گواهی CE را دریافت کرده اند. کنترل کیفیت دقیق اجرا می شود در سراسر فرآیندهای تولید، بازرسی و آزمایش برای اطمینان از عملکرد قابل اعتماد برای توزیع برق جهانی برنامه های کاربردی
اینترلاک مکانیکی از توالی سوئیچینگ نادرست بین کلیدهای قطع بار، قطع کننده مدار و سوئیچ های زمین این به محافظت از اپراتورها و تجهیزات در حین عملیات و نگهداری کمک می کند.
قبل از نصب، مشتریان باید شرایط حمل و نقل، وضعیت نشانگر فشار، دسته عملیاتی را بررسی کنند در دسترس بودن و عملکرد مکانیکی هر گونه آسیب یا نقص قطعات باید فورا گزارش شود.
مناسب برای پست های ترانسفورماتور، کارخانه های صنعتی، تاسیسات تجاری، پروژه های زیربنایی و سایر سیستم های توزیع ولتاژ متوسط 11 کیلو ولت که نیاز به عملکرد مطمئن و ایمن دارند.
Usune ترکیبی از فناوری عایق گاز SF6، قفل شدن ایمنی مکانیکی، مکانیزم های عملیاتی قابل اعتماد و کنترل کیفیت دقیق برای ارائه راه حل ایمن و فشرده برای شبکه های توزیع ولتاژ متوسط 11 کیلوولت مدرن.
