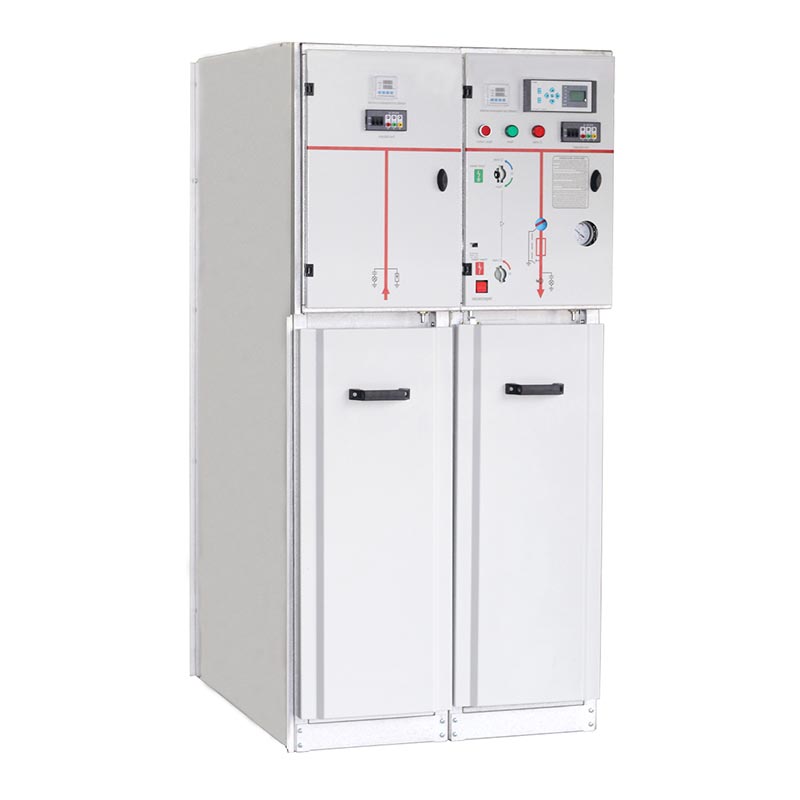

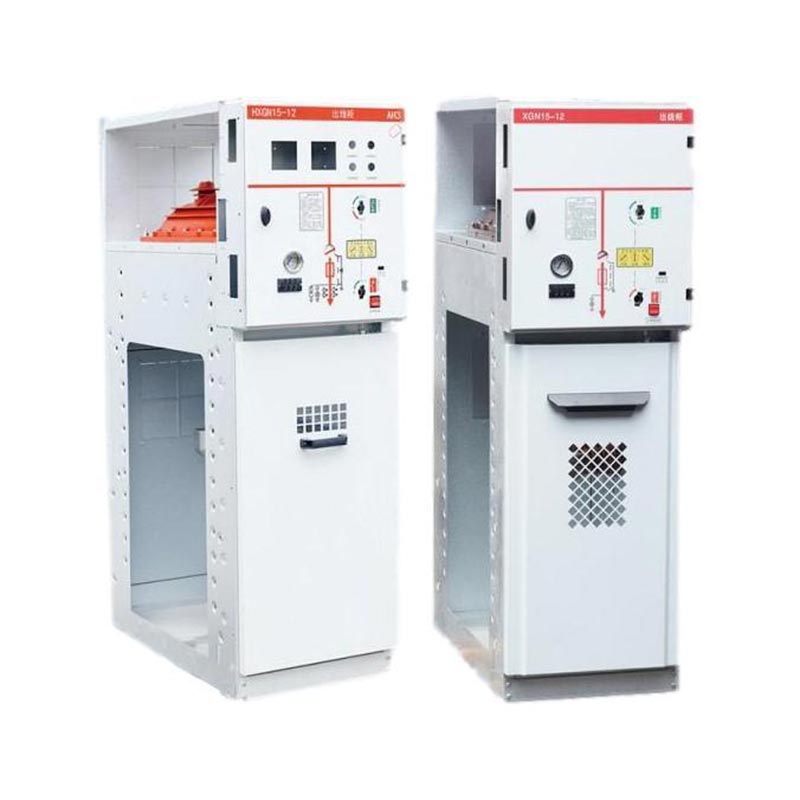

واحد اصلی حلقه USUNE 630a Sf6 یک تجهیزات توزیع برق با ولتاژ متوسط با کارایی بالا به طور مستقل است. توسعه و تولید شده توسط شرکت ژجیانگ یوسی الکتریک، آموزشی ویبولیتین (یک تولید کننده حرفه ای که تحقیق و توسعه را ادغام می کند، تولید و فروش تجهیزات الکتریکی). این محصول دارای ساختار محصور فلزی ثابت جعبه ای است که با استفاده از گاز SF6 به عنوان عایق و وسیله اطفاء قوس. مجهز به فیوزهای سوئیچ عایق گاز SF6، در درجه اول استفاده می شود در شبکه های توزیع ثانویه با حداکثر ولتاژ نامی 36 کیلو ولت و جریان نامی 630 آمپر، کاملا سازگار به نیازهای منبع تغذیه سیستم های برق AC 50/60Hz.
USUNE به عنوان یک تامین کننده پیشرو در صنعت تجهیزات الکتریکی چین، به فلسفه تولید با کیفیت بالا پایبند است. این واحد اصلی حلقه 630A SF6 در کارخانه استاندارد این شرکت تولید می شود که در آن کنترل کیفیت دقیق انجام می شود. در طول کل فرآیند از اجزاء تا محصول نهایی اجرا می شود و اطمینان محصول را تضمین می کند قوام
واحد اصلی حلقه 630a SF6 دارای ساختار جمع و جور و طراحی سبک وزن است که به طور موثر در فضای نصب صرفه جویی می کند. و کاهش هزینه های حمل و نقل و نصب. پوسته رزین اپوکسی یک مهر و موم محکم ایجاد می کند و آن را مناسب می کند برای سناریوهای با محدودیت فضا مانند اتاق ماشین های کوچک و پست های پیش ساخته، بهبود در محل انعطاف پذیری برنامه
محفظه محصور شده با گاز SF6 پر شده است که عایق عالی و عملکرد سرکوب کننده قوس را ارائه می دهد. هست در برابر رطوبت و آلودگی بسیار مقاوم است و امکان عملکرد پایدار در محیط های خشن را فراهم می کند عملیات تقریباً بدون نیاز به تعمیر و نگهداری، به طور قابل توجهی هزینه های نگهداری بعدی را کاهش می دهد.
واحد اصلی حلقه 630a SF6 دارای طراحی اتصال کابل جلویی است که تمام عملکردهای کنترل متمرکز روی آن است. پانل جلویی، فرآیند عملیات را ساده می کند و عملیات و اشکال زدایی را تسهیل می کند. سبک بودن آن و طراحی فشرده نصب را کارآمدتر می کند و امکان استقرار سریع پس از نصب را فراهم می کند.
لوازم جانبی مختلفی مانند رله ها، ترانسفورماتورها و برقگیرها را می توان برای پاسخگویی به موارد مختلف مجهز کرد الزامات عملکردی سناریوهای مختلف توزیع برق، افزایش سازگاری و عملی بودن محصول.
واحد اصلی حلقه USUNE 630a SF6 به طور گسترده در شبکه های رینگ کابل صنعتی و عمرانی و پایانه های منبع تغذیه استفاده می شود. این به ویژه برای پست های فرعی کوچک، ایستگاه های سوئیچینگ، توزیع برق مسکونی شهری، مناسب است. شرکت های صنعتی و معدنی، مراکز خرید، فرودگاه ها، مترو، تولید برق بادی، بیمارستان ها، استادیوم ها، راهآهن و سایر مکانها، منبع تغذیه قابل اعتماد برای سناریوهای مختلف را فراهم میکنند.
برای اطمینان از عملکرد پایدار و ایمن، این واحد اصلی حلقه دارای الزامات زیست محیطی دقیق است، به شرح زیر:
- ارتفاع: ≤1000 میلی متر
- دمای محیط: -35 ℃ ~ 45 ℃
- رطوبت نسبی: میانگین روزانه بیش از 95٪ نیست. میانگین ماهانه بیش از 90٪ نیست
- مقاومت لرزه ای: شدت لرزه ای بیش از 8 درجه نیست
- الزامات زیست محیطی: مکان هایی عاری از لرزش شدید، ضربه، آتش سوزی، خوردگی شیمیایی و خطرات انفجار.
| S/N | نام | واحد | ارزش | |||
| 1 | ولتاژ نامی | کیلوولت | 12 | 24 | 36 | |
| 2 | جریان نامی | A | 630 | 630 | 630 | |
| 3 | جریان قطعی حلقه بسته نامی | A | 630 | 630 | 630 | |
| 4 | نامگذاری شده بر اساس جریان قطع بار | A | 630 | 630 | 630 | |
| 5 | دارای جریان مقاومت کوتاه مدت | kA | 16 | 16 | 16 | |
| 6 | حداکثر جریان مقاومتی نامی | kA | 40 | 40 | 40 | |
| 7 | جریان تولید اتصال کوتاه نامی | kA | 40 | 40 | 40 | |
| 8 | ولتاژ تحمل فرکانس توان نامی | فاز به فاز و فاز به زمین | کیلوولت | 28 | 50 | 70 |
| 9 | در سراسر فاصله ایزوله | کیلوولت | 32 | 60 | 80 | |
| 10 | ولتاژ مقاومت در برابر صاعقه | فاز به فاز و فاز به زمین | کیلوولت | 75 | 125 | 170 |
| 11 | در سراسر فاصله ایزوله | کیلوولت | 85 | 145 | 195 | |
| 12 | جریان انتقال نامی | A | 630 | 630 | 630 | |
| 13 | استقامت مکانیکی | عملیات | M1 1000 | M1 1000 | M1 1000 | |
| 14 | استقامت الکتریکی | عملیات | E1 | E1 | E1 | |
| 15 | فشار گاز SF6 (20 ℃) | نوار | 0.5 | 0.5 | 0.5 | |
| 16 | نرخ نشت سالانه | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | درجه حفاظت محیطی | IP3X | IP3X | IP3X | ||
عملکرد سوئیچینگ به طور مستقل با یک اهرم یا موتور عمل می کند.
عملکرد سوئیچ زمین به طور مستقل با استفاده از یک اهرم عملیاتی باز و بسته می شود و انرژی عملیاتی آن است
توسط یک فنر فشاری ارائه می شود که برای بستن یا قطع کنتاکت رها می شود.
عملکرد سوئیچینگ به طور مستقل توسط یک اهرم یا موتور کار می کند و انرژی عملیاتی توسط a تامین می شود
فنر فشاری، که برای بستن کنتاکت رها می شود. عملکرد مستقل باز و بسته شدن با دکمه
(0) یا واحد تریپ یا دستگاه تریپ شنت.
عملکرد کلید زمین به طور مستقل با یک اهرم عملیاتی عمل می کند و انرژی عملیاتی توسط a تامین می شود
فنر فشاری، که برای بستن یا قطع کنتاکت رها می شود.
یک عملیات الکتریکی: AC 220V 110V; DC 220v 110v
سوئیچ کمکی
یک سیم پیچ شنت تریپ (مکانیسم نوع A): AC 220V 110V; DC 220v 110v
یک فیوز کلید نشانگر کمکی را فیوز می کند
نشانگر خطای زمین

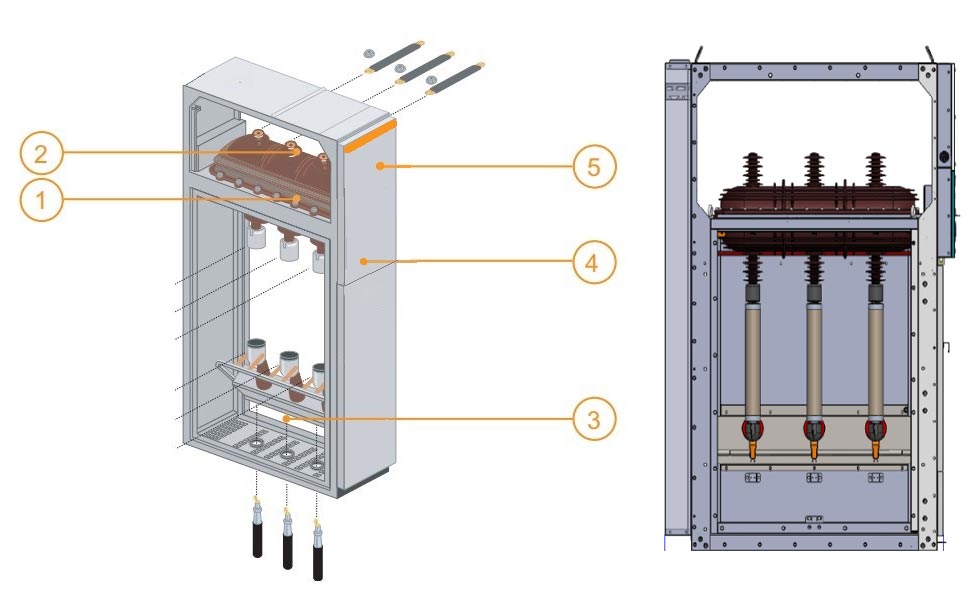

1 سوئیچ دنده سوئیچ و سوئیچ ارت در یک محفظه پر از SF6.
2 باسبار همه در یک سطح افقی هستند، بنابراین امکان گسترش بعدی تابلو برق و اتصال به تجهیزات موجود را فراهم می کند.
3 اتصال از طریق جلو، اتصال به کلید پایین و پایانه های سوئیچ ارت یا فیوز پایینی قابل دسترسی است. این محفظه همچنین مجهز به کلید ارتینگ در پایین دست فیوزهای MV برای واحدهای حفاظتی است.
4 مکانیزم عملیاتی شامل عناصری است که برای عملکرد کلید و کلید ارت و فعال کردن نشانه های مربوطه (شکست مثبت) استفاده می شود.
5 نصب ولتاژ پایین بلوک ترمینال (در صورت نصب گزینه موتور)، فیوزهای LV و دستگاه های رله فشرده. اگر فضای بیشتری مورد نیاز است، ارتفاع پانل ممکن است افزایش یابد.
① اتاق اتوبوس
② سوئیچ اصلی
③ اتاق کابل
④ مکانیسم عملیاتی، مکانیزم در هم قفل شدن و اتاق کنترل فشار کم
کل کابینت تابلو را می توان به دو واحد بالا و پایین تقسیم کرد، واحد بالایی کابینت شامل اتاق اتوبوس، سوئیچ بار، اتاق مکانیزم عملیات و اتاق ولتاژ پایین و واحد پایینی از کابل جدا شده است. اتاق کل واحد بالایی قابل تعویض است.
اتاق اتوبوس در قسمت بالایی کابینت چیده شده است. در اتاق شینه، شینه های اصلی به هم متصل هستند با هم و از کل ردیف تابلو عبور کنید.
اتاق سوئیچ مجهز به سوئیچ بار سوئیچ هگزا فلوراید گوگردی نوع SFG است. پوسته سوئیچ بار ساخته شده است رزین اپوکسی ریخته شده، پر شده با گاز هگزا فلوراید گوگرد (SF6) به عنوان محیط عایق، و پوسته ارائه می شود. با یک سوراخ مشاهده اتاق سوئیچ را می توان مجهز کرد
با متر چگالی گاز SF6 یا تراکم گاز با تماس زنگ مطابق با نیاز مشتری.
کابینت سوئیچ بار دارای یک اتاق کابل بزرگ است که عمدتا برای اتصال کابل استفاده می شود، به طوری که تک هسته یا کابل های سه هسته ای را می توان با استفاده از ساده ترین سر کابل بدون محافظ و همچنین فضای کافی وصل کرد صاعقه گیر، ترانسفورماتور جریان، سوئیچ زمین پایین و سایر اجزا را در خود جای دهید. با توجه به طراحی استاندارد، درب کابینت دارای یک پنجره مشاهده و یک دستگاه قفل ایمنی است. صفحه پایین اتاق کابل با پوشش مهر و موم و گیره کابل اندازه مناسب با براکت نگهدارنده. صفحه پایین اتاق کابل و قاب درب می تواند باشد برای تسهیل نصب کابل حذف شده است.
اتاق مکانیزم در هم قفل شده نیز به عنوان یک صفحه کنترل عمل می کند. اتاق کم ولتاژ مجهز به فنر است مکانیزم با نشانگر موقعیت و دستگاه قفل مکانیکی و همچنین می تواند به کمکی مجهز شود کنتاکتها، سیمپیچهای سفر، مکانیسمهای سفر اضطراری، نمایشگرهای زنده خازنی، قفلهای کلید و دستگاههای عملیاتی الکتریکی. در عین حال، فضای محفظه کم فشار نیز می تواند به حلقه های کنترل، متر و محافظ مجهز شود رله ها و کابینت با عرض 750 میلی متر دارای دو محفظه کم فشار یکسان برای لوازم جانبی بیشتر است.
| خیر | نوع کلید | پیکربندی اختیاری | ابعاد محفظه (WxDxH) میلی متر | ||||||||||
| شکن | ترانسفورماتور ابزار فعلی | ترانسفورماتور | سوئیچ بار | جدا کننده | کلید ارتینگ | فیوز | باسبار اصلی | حفاظت رله | 12 | 24 | 36 | ||
| 1 | پنل LBS ورودی/خروجی | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 و غیره. | 375×1000×1635500×1000×1885،600×1200×2000 و غیره | 750×1400×2250،900×1600×2300 و غیره | ||||||
| 2 | پنل محافظ ترانسفورماتور | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 و غیره | 375×1000×1635500×1000×1885،600×1200×2000 و غیره | 750×1400×2250،900×1600×2300 و غیره | |||||
| 3 | پنل اندازه گیری | ◎ | ◎ | ◎ | 500×1000×1635 و غیره | 750×1000×1635 و غیره | 750×1400×2250 و غیره | ||||||
| 4 | پنل خروجی CB | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635، 750×1000×1635 و غیره | 750×1000×1885، 800×1200×2200 و غیره | 1000×1400×2250 و غیره | |||
| 5 | خروجی CB با پنل اندازه گیری | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 و غیره | 750×1000×1885 و غیره | 1000×1400×2250 و غیره | ||
LBS ورودی
ترافو محافظت می کند
اندازه گیری
Cbog w/.meter
Cb خروجی
1. عملکرد دستگیره: در مقابل تابلو بایستید، بالای دسته را نگه دارید و به جلو فشار دهید، دست دیگر انتهای دسته را نگه داشته تا بچرخد.
2. مطمئن شوید که درب کابینت قبل از منبع تغذیه به درستی بسته شده است یا از اتصال به زمین جدا شده است.
3. گیج فشار سوئیچ باید قبل از روشن و خاموش شدن برق بررسی شود.
1. تأیید کنید که درب کابینت بسته است. دستگیره را در سوراخ عملیاتی بالایی قرار دهید و 180 درجه خلاف جهت عقربه های ساعت بچرخانید تا صدای ترمز جداکننده را بشنوید. نشانگر مرکزی پانل در موقعیت خود قرار دارد. درب پایین بسته است و کلید اتصال زمین خاموش است.
2. دستگیره عملیاتی را در سوراخ عملیاتی پایینی قرار دهید و در جهت عقربه های ساعت 180 درجه بچرخانید تا صدای بسته شدن را بشنوید. نشانگر مرکزی پانل در موقعیت D است. سوئیچ روشن خواهد شد و سپس عملیات منبع تغذیه تکمیل می شود.
1. خاموش کنید: دستگیره عملیاتی را در سوراخ عملیاتی پایینی قرار دهید و در جهت خلاف جهت عقربه های ساعت 180 درجه بچرخانید تا صدا را بشنوید.
صدای ترمز جداکننده (دکمه استفاده مستقیم در صورت وجود دکمه)؛ مرکز پانل در موقعیت قرار دارد، سپس سوئیچ
خاموش خواهد شد
2. بررسی کنید که آیا صفحه نمایش زنده برای اطمینان از خنثی بودن اتاق کابل از نظر الکتریکی بیرون است یا خیر؛ دستگیره عملیاتی را وارد کنید
وارد سوراخ عملیاتی بالایی شده و در جهت عقربه های ساعت 180 درجه بچرخانید تا صدای بسته شدن را بشنوید؛ نشانگر مرکزی
پانل در موقعیت خود قرار دارد و درب پایین باز است؛ سوئیچ اتصال به زمین بسته است و سپس عملیات قطع برق
تکمیل می شود.
هنگامی که کابینت سوئیچ روی صفحه زیرین ثابت می شود، می توان آن را با لیفتراک بیل کرد. وقتی در پایین ثابت نشده باشد صفحه، کابینت سوئیچ باید به طور کلی بلند شود یا حمل شود، اما باید در هر زمان به صورت عمودی حمل شود. و برای جلوگیری از آسیب دیدن قطعات داخل کابینت نباید واژگون شود. تابلو برق (حتی با بسته بندی بیرونی) نباید برای مدت طولانی در بیرون نگهداری شود.
◇ کابینت حلقه در شرایط عادی به مدت سه سال بدون تعمیر و نگهداری است.
◇ مکانیسم های عملکرد تک فنر و دو فنر سوئیچ بار بدون نیاز به تعمیر و نگهداری هستند و نیاز به هر گونه روغن کاری
◇ قبل از قرار دادن دستگاه حفاظت رله باید مطابق با الزامات سازنده بررسی شود عملیات.
◇ چرخه تعمیر و نگهداری از کابینت شبکه حلقه به طور کلی یک بار در سال، و اقدامات تعمیر و نگهداری خاص است
به شرح زیر انجام می شود:
(1) تمام اتصالات الکتریکی (شوب اصلی، سوئیچ ها، کابل ها، ابزار اندازه گیری) را مطابق با
الزامات دستورالعمل نصب
(2) تمام اجزاء (سوئیچ اصلی، کلید کمکی، مکانیسم تریپ، موتور و غیره) را جارو برقی کنید و ظاهر هدایت را انجام دهید.
بازرسی
(3) یک عملیات بسته شدن/باز کردن را روی تمام کلیدها از جمله کلید زمین انجام دهید.
(4) منبع تغذیه کنترل کمکی را روشن کنید (سیگنال کنترل از راه دور را ندهید) برای یک ترتیب الکتریکی
عملیات.
مدارک و ضمیمه های زیر با خروج کابینت سوئیچ از کارخانه به کابینت تحویل داده می شود:
◇ گواهی واجد شرایط محصول
◇ دستورالعمل استفاده از محصول
◇ داده های طراحی مهندسی محصول
◇ لوازم جانبی کابینت سوئیچ:
◇ هر ترکیب نصب مجهز به دسته عامل سوئیچ بار است.
کاربران هنگام سفارش محصولات باید اطلاعات زیر را ارائه دهند:
◇ طرح سیم کشی مدار اصلی و الزامات فنی خاص
◇ طرح نصب کلید.
◇ مشخصات مدل اجزای کابینت سوئیچ و حلقه کمکی، نمودار شماتیک حلقه کنترل (اگر
لازم)
◇ سایر درخواست های ویژه برای اطلاعات کتبی.
کارخانه، ما می توانیم تضمین کنیم که قیمت ما معقول و رقابتی است.
معمولاً ما ظرف 24 ساعت پس از دریافت درخواست شما نقل قول می کنیم.
بله، البته، ما OEM را می پذیریم.
زمان تحویل بستگی به مقادیر سفارش داده شده دارد، معمولاً در عرض 15-20 روز پس از دریافت پرداخت.
همه محصولات از لوازم جانبی بازرسی می شوند و قبل از خروج با آزمایشات معمولی انجام می شوند کارخانه ما
از مشکلات کیفیت عکس یا فیلم بگیرید و برای بررسی و تایید برای ما ارسال کنید و ما یک عکس را انجام خواهیم داد راه حل راضی برای شما در عرض 1-3 روز.
12 ماه از تاریخ ارسال.
● ما بیش از 14 سال در این زمینه تخصص داریم و یک تیم تحقیق و توسعه با تجربه داریم که طراحی را انجام می دهند.
و کار توسعه برای هر پروژه بر اساس خواسته های خاص مشتری.
● ما رویه بسیار دقیق QC از اجزاء تا محصولات نهایی داریم.
● دوره تولید ثابت در عرض 15-20 روز.
● مجموعه کاملی از گزارش های آزمایشی برای محصولات داریم.
● راه حل یک مرحله ای ارائه شده است.
