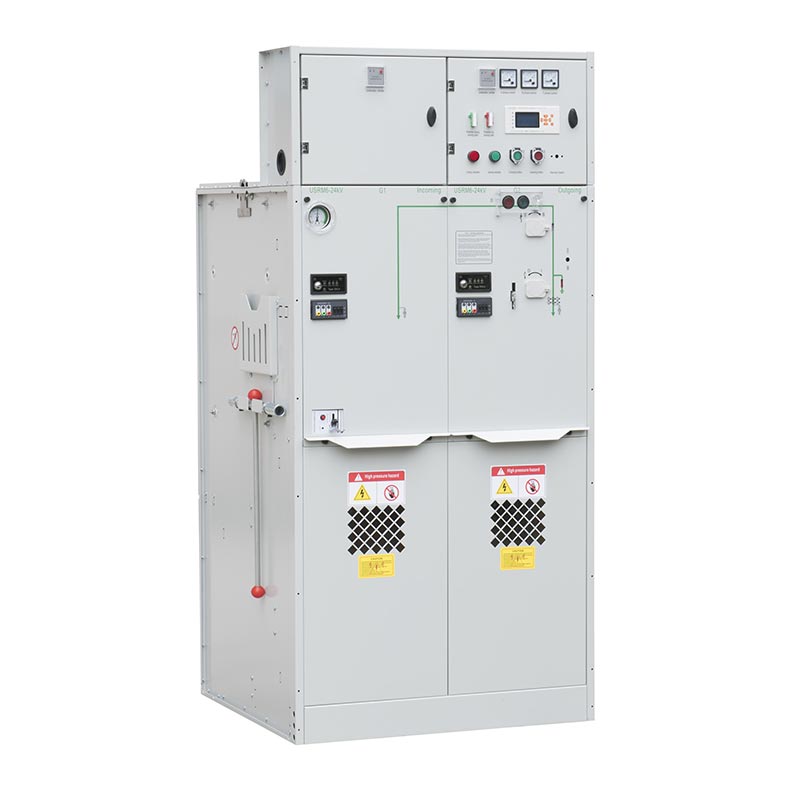

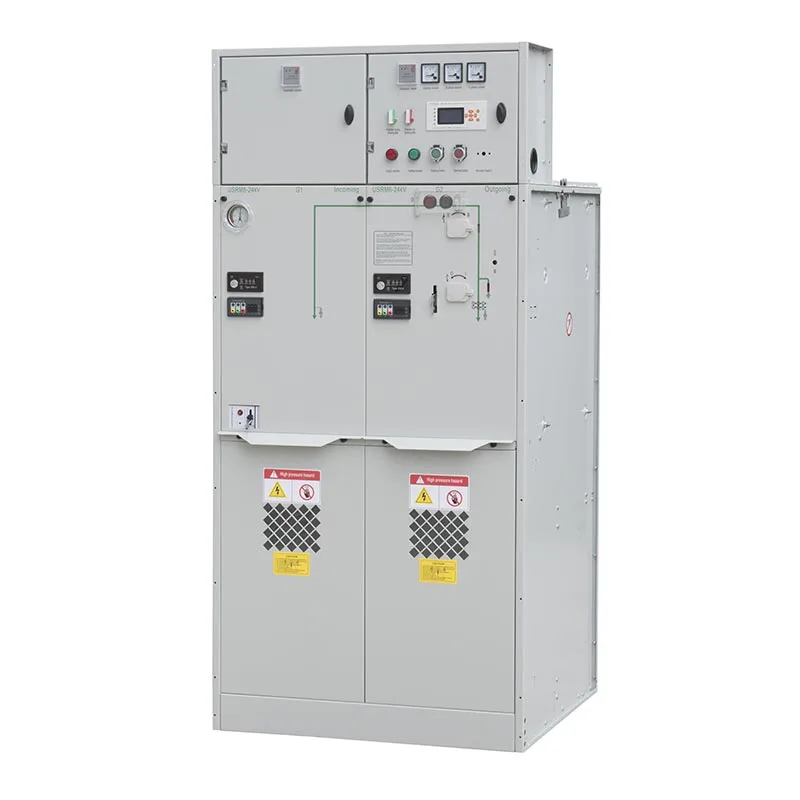

کلید عایق گاز 24 کیلوولت Usune با واحدهای عملکردی مختلف برای مطابقت با توزیع خاص موجود است الزامات واحد C یک واحد سوئیچ شکست بار برای سوئیچینگ و کنترل توزیع بار است، واحد F یک بار است. واحد ترکیبی سوئیچ و فیوز برای حفاظت ترانسفورماتور و فیدر، و واحد V یک واحد مدار شکن برای برنامه هایی که به عملکردهای سوئیچینگ و حفاظتی پیشرفته نیاز دارند.
Usune با ساختار محصور فشرده، پیکربندی عملکردی انعطاف پذیر و عملکرد عایق قابل اعتماد خود یک راه حل عملی برای مشتریانی ارائه می دهد که به دنبال بهبود ایمنی توزیع برق و در عین حال کاهش نصب هستند فضا
طراحی عایق گاز مهر و موم شده، اجزای اصلی الکتریکی را در داخل یک کابینت بسته قرار می دهد و باعث کاهش آنها می شود. قرار گرفتن در معرض گرد و غبار، رطوبت و آلودگی های خارجی. این ساختار فشرده به بهینه سازی فضای نصب و راه اندازی کمک می کند به ویژه برای پستها، کارخانههای صنعتی و پروژههای توزیع شهری که فضای موجود وجود دارد، مناسب است محدود است.
کلید عایق گاز 24 کیلو ولت Usune از تنظیمات عملکردی مختلف بر اساس شبکه توزیع پشتیبانی می کند. الزامات واحد C از یک سوئیچ شکست بار برای سوئیچینگ بار قابل اعتماد استفاده می کند، واحد F یک شکست بار را ترکیب می کند. سوئیچ با فیوز برای محافظت از ترانسفورماتور و فیدر، در حالی که واحد V از یک قطع کننده مدار برای کاربردها استفاده می کند نیاز به سوئیچینگ و قابلیت های حفاظتی جامع تری دارد.
تابلو برای دمای محیط از -40 درجه سانتیگراد تا +50 درجه سانتیگراد طراحی شده است، با دمای متوسط 24 ساعته نه بیش از 35 درجه سانتیگراد می توان از آن در ارتفاعات تا 4000 متر استفاده کرد، در حالی که باید به شارژ گاز توجه ویژه ای شود. فشار زمانی که تجهیزات بالای 1000 متر نصب شده باشد. برای نصب در ارتفاع بالا، پیکربندی نهایی باید با Usune مطابق با شرایط عملیاتی واقعی تأیید شود.
ساختار محصور به کاهش تأثیر آلودگی محیطی بر اجزای داخلی کمک می کند که می تواند ساده سازی مدیریت معمول تجهیزات این باعث می شود تابلو برق برای مشتریانی که نیاز به اعتماد دارند مناسب باشد تجهیزات ولتاژ متوسط با کاهش بار تعمیر و نگهداری.
ارتفاع سرویس استاندارد تا 4000 متر است. هنگامی که تجهیزات در ارتفاع بالاتر از 1000 متر نصب می شوند، فشار شارژ را می توان با توجه به ارتفاع نصب واقعی تنظیم کرد. برای نصب بالای 2000 متر، باید توجه ویژه ای به کاهش فشار اتمسفر و الزامات عایق ناشی از آن داده شود.
این تجهیزات برای محدوده دمای محیطی 40- تا 50+ درجه سانتی گراد با میانگین دمای بیش از 24 طراحی شده است. ساعاتی که بیش از 35 درجه سانتیگراد نباشد. این محدوده دمای عملیاتی گسترده به تابلوی برق اجازه می دهد تا هم در مناطق سرد و هم در مناطق سرد کار کند کاربردهای آب و هوای گرم زمانی که شرایط کلی پروژه مطابق با الزامات مشخص شده باشد.
رطوبت نسبی برای شرایطی طراحی شده است که بیش از 95٪ در 24 ساعت و حداکثر 90٪ در یک به صورت ماهانه محیط نصب نیز باید عاری از گازهای انفجاری یا خورنده باشد بر روی تجهیزات تأثیر منفی می گذارد.
تابلو برق باید در مکان هایی نصب شود که گازهای انفجاری یا خورنده یا ضربه و ضربه شدید نباشد. را سطح آلودگی محیطی نباید از سطح III مطابق با GB/T 5582 تجاوز کند. شرایط عملیاتی ویژه باید قبل از تولید به سازنده اطلاع داده شود تا پیکربندی تجهیزات مناسب انجام شود تایید شد.
واحد C برای سوئیچینگ بار ولتاژ متوسط و کنترل توزیع طراحی شده است. عملی را فراهم می کند پیکربندی برای برنامه های تغذیه کننده و شبکه که در آن سوئیچینگ بار قابل اعتماد بدون نیاز به a مورد نیاز است آرایش حفاظتی مبتنی بر قطع کننده مدار
واحد F یک کلید قطع بار را با فیوزها ترکیب می کند تا عملکردهای سوئیچینگ و حفاظتی را ارائه دهد. به خصوص است مناسب برای کاربردهای فیدر ترانسفورماتور که در آن تجهیزات فشرده و حفاظت در برابر اتصال کوتاه موثر است مورد نیاز است.
واحد V برای کاربردهایی که نیاز به عملکردهای سوئیچینگ و حفاظت جامع تری دارند از یک قطع کننده مدار استفاده می کند. برای سیستم های توزیع ولتاژ متوسط که در آن قطع مدار و هماهنگی حفاظت وجود دارد، مناسب است الزامات مهم
| خیر | موارد | واحد | واحد سوئیچ شکستن بار | واحد ترکیبی | یونیت قطع کننده مدار |
| 1 | ولتاژ نامی | کیلوولت | 12/24 | 12/24 | 12/24 |
| 2 | فرکانس نامی | هرتز | 50 | 50 | 50 |
| 3 | جریان نامی | A | 630 | 125 (بستگی به جریان فیوز دارد) | 630 |
| 4 | سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر ولتاژ - بین فاز، زمین | کیلوولت | 42/65 | 42/65 | 42/65 |
| سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر فاصله ایزوله ولتاژ | کیلوولت | 48/79 | 48/79 | 48/79 | |
| سطح عایق درجه بندی-1 دقیقه فرکانس مقاومت در برابر ولتاژ-کنترل و مدار کمکی | کیلوولت | 2/2 | 2/2 | 2/2 | |
| سطح عایق درجه بندی-مقاومت ضربه نور ولتاژ-فاز بین، زمین | کیلوولت | 75/125 | 75/125 | 75/125 | |
| سطح عایق درجه بندی شده-مقاومت در برابر ضربه روشنایی فاصله ایزوله ولتاژ | کیلوولت | 85/145 | 85/145 | 85/145 | |
| 5 | جریان مقاومت در برابر اتصال کوتاه نامی | kA/s | 25/4 | —— | 25/4 |
| 6 | حداکثر جریان مقاومتی نامی | kA | 63 | —— | 63 |
| 7 | جریان ایجاد اتصال کوتاه نامی | kA | 63 | با فیوز HV محدود شده است | 63 |
| 8 | جریان قطعی اتصال کوتاه نامی | kA | —— | با فیوز HV محدود شده است | 25/25 |
| 9 | جریان انتقال نامی | A | —— | 1700/1400 | —— |
| 10 | جریان قطع بار فعال نامی | A | 630 | —— | —— |
| 11 | جریان قطعی حلقه بسته نامی | A | 630 | —— | 630 |
| 12 | سوئیچ قطع کننده بار عمر مکانیکی/CB | بار | 10000 | 10000 | 20000 |
| کلید عایق عمر مکانیکی/زمین | بار | 5000 | 5000 | 5000 | |
| 13 | مقاومت مدار | μΩ | ≤150 | —— | ≤150 |
| 14 | فشار نامی شارژ (فشار سنج 20 درجه سانتیگراد) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | نرخ نشت نسبی سالانه گاز | % | 0.05 | 0.05 | 0.05 |
| 16 | کابینه درجه حفاظت IP | IP4X | IP4X | IP4X | |
| درجه حفاظت IP-مخزن گاز | IP67 | IP67 | IP67 |
کلید عایق گاز 24 کیلو ولت Usune را می توان در کارخانه های صنعتی که کلید ولتاژ متوسط قابل اعتماد و حفاظت برای تولید مداوم ضروری است. محفظه فشرده به بهینه سازی فضای اتاق الکتریکی کمک می کند، در حالی که پیکربندی های C، F و V اجازه می دهد تا تجهیزات با فیدر و ترانسفورماتور مختلف مطابقت داده شود الزامات
واحدهای F و V را می توان برای کاربردهای ترانسفورماتور و فیدر که در آن عملکردهای حفاظتی و سوئیچینگ انجام می شود، پیکربندی کرد باید در یک سیستم فشرده ولتاژ متوسط ادغام شوند. طراحی محصور شده نیز به محافظت از داخل کمک می کند اجزای ناشی از آلودگی محیطی
پست های شهری، تاسیسات تجاری و پروژه های زیربنایی اغلب الزامات سختگیرانه ای برای تجهیزات دارند اندازه و قابلیت اطمینان عملیاتی طراحی فشرده کلید عایق گاز 24 کیلو ولت Usune آن را مناسب برای پروژه هایی که فضای نصب محدود است و توزیع ولتاژ متوسط قابل اعتماد مورد نیاز است.
کلید عایق گاز از ساختاری بسته و فشرده استفاده می کند که امکان تعویض و حفاظت مورد نیاز را فراهم می کند. توابع باید در یک ردپای نصب کوچکتر ادغام شوند. تابلو برق سنتی عایق هوا به فاصله های الکتریکی بیشتری نیاز دارد که در نتیجه نیاز به فضای بیشتری دارد.
ساختار محصور کلید عایق گاز Usune، قرار گرفتن در معرض مستقیم اجزای الکتریکی داخلی را کاهش می دهد. به گرد و غبار، رطوبت و آلودگی های خارجی. تجهیزات سنتی عایق هوا بیشتر به این بستگی دارد محیط نصب اطراف و ممکن است نیاز به حفاظت از محیط زیست اضافی در مکان های درخواستی داشته باشد.
واحدهای C، F و V به مشتریان این امکان را می دهند تا عملکردهای مختلف سوئیچینگ و حفاظت را با توجه به خود انتخاب کنند الزامات توزیع این رویکرد مدولار انعطاف پذیری بیشتری نسبت به استفاده از یک تابلو برق ثابت فراهم می کند پیکربندی برای برنامه های مختلف
کلید عایق گاز 24 کیلو ولت Usune با توجه به استانداردهای چینی قابل اجرا برای ولتاژ متوسط طراحی شده است. تابلو و تجهیزات الکتریکی، از جمله GB 3804-2004 برای سوئیچ های قطع بار ولتاژ AC، GB 1984-2014 برای قطع کننده های مدار جریان متناوب ولتاژ بالا، GB 16926-2009 برای ترکیبات سوئیچ-فیوز قطع بار AC ولتاژ بالا و GB 1985-2014 برای جداسازی AC ولتاژ بالا و سوئیچ های زمین.
این تجهیزات همچنین به GB 3906-2006 برای تابلو و تجهیزات کنترل فلزی 3.6-40.5 کیلوولت AC، GB/T اشاره می کند. 11022-2011 برای الزامات فنی رایج تابلو برق فشار قوی و تجهیزات کنترل، GB 4208-2008 برای محفظه حفاظت، GB/T 5582-1993 برای سطوح آلودگی عایق خارجی و DL/T 404-2007 برای تابلو برق محصور شده با فلز AC و تجهیزات کنترلی
سایر الزامات قابل اجرا عبارتند از GB/T 13384-2008 برای شرایط فنی محصول مکانیکی و الکتریکی، GB 191-2008 برای بسته بندی و علامت گذاری حمل و نقل و GB 311.1-2012 برای هماهنگی عایق ولتاژ بالا تجهیزات انتقال و توزیع استانداردهای قابل اجرا نهایی باید با توجه به محصول تایید شود پیکربندی و بازار هدف
تابلو برق فشار متوسط Usune در پروژه های صنعتی مانند کارخانه ها و تولیدات شیمیایی کاربرد دارد. امکانات مشتریان بر عملکرد پایدار، نصب فشرده و عملکرد حفاظتی قابل اعتماد تمرکز می کنند. را ساختار عایق گاز مهر و موم شده به کاهش تأثیر گرد و غبار، رطوبت و شرایط محیطی کمک می کند و از قابلیت اطمینان طولانی مدت تجهیزات
محصولات Usune برای پروژه های زیرساختی و انرژی، از جمله نیروگاه های برق آبی، نفت عرضه شده است. تاسیسات ذخیره سازی و پروژه های حمل و نقل. مشتریان برای پیکربندی عملکردی انعطاف پذیر C، F و V ارزش قائل هستند، که اجازه می دهد تا تابلو برق برای نیازهای مختلف سوئیچینگ، حفاظت و توزیع سازگار شود.
بر اساس برنامه های کاربردی پروژه، مشتریان عمدتاً از تابلو برق Usune به دلیل طراحی فشرده و قابل اعتماد آن قدردانی می کنند عملکرد عایق، پیکربندی انعطاف پذیر و نیازهای کم تعمیر و نگهداری. ساختار مدولار کمک می کند مشتریان راه حل های مناسب را با توجه به سیستم های مختلف توزیع ولتاژ متوسط انتخاب می کنند.
ژجیانگ Usune Electric Co.,Ltd. یک سیستم جامع مدیریت کیفیت بر اساس کیفیت ISO 9001 ایجاد کرده است سیستم مدیریت، سیستم مدیریت زیست محیطی ISO 14001 و مدیریت ایمنی و بهداشت شغلی ISO 45001 سیستم
برای برآوردن نیازهای مختلف بازار، سوئیچگیر عایقشده گاز 24 کیلوولت Usune از نوع استاندارد IEC و GB مربوطه عبور کرده است. تست ها و اخذ گواهینامه CE. محصولات تحت روش های کنترل کیفیت دقیق برای پشتیبانی تولید می شوند عملکرد قابل اعتماد، ایمنی و انطباق برای کاربردهای جهانی توزیع برق ولتاژ متوسط.
محدوده دمای محیط مشخص شده 40- تا 50+ درجه سانتیگراد است، با میانگین دمای بیش از 24 ساعت بیش از 35 درجه سانتی گراد
رطوبت نسبی مشخص شده در عرض 24 ساعت بیش از 95 درصد و به صورت ماهانه بیش از 90 درصد نیست. را تجهیزات باید در محیطی بدون گازهای انفجاری یا خورنده و در محدوده تعیین شده نصب شوند سطح آلودگی
بله واحدهای عملکردی C، F و V را می توان با توجه به شبکه توزیع مشتری، سوئیچینگ و الزامات حفاظتی برای محیط های عملیاتی خاص، مشتریان باید شرایط مربوطه را از قبل فراهم کنند سفارش دهید تا Usune بتواند پیکربندی مناسب را ارزیابی کند.
طراحی محصول به استانداردهای قابل اجرا GB و DL/T، از جمله الزامات پوشش سوئیچهای شکست بار، اشاره دارد. کلیدهای مدار، ترکیب فیوزها، تابلو برق محصور شده با فلز، حفاظت از محفظه، هماهنگی عایق و الزامات فنی عمومی برای تابلو برق فشار قوی.
ژجیانگ Usune Electric Co.,Ltd. تجهیزات الکتریکی ولتاژ متوسط را برای توزیع برق مختلف فراهم می کند الزامات کلید 24 کیلو ولت عایق گاز ساختار محصور فشرده را با C، F و V انعطاف پذیر ترکیب می کند. واحدهای عملکردی که به مشتریان امکان می دهد تجهیزات را مطابق با نیازهای شبکه خاص پیکربندی کنند.
Usune همچنین از ارتباطات فنی برای شرایط عملیاتی خاص پشتیبانی می کند. برای برنامه های کاربردی شامل بالا ارتفاع، دمای شدید یا سایر شرایط محیطی غیر استاندارد، مشتریان می توانند جزئیات پروژه را ارائه دهند قبل از سفارش، پیکربندی تجهیزات و پارامترهای عملیاتی را بتوان به درستی ارزیابی کرد.
