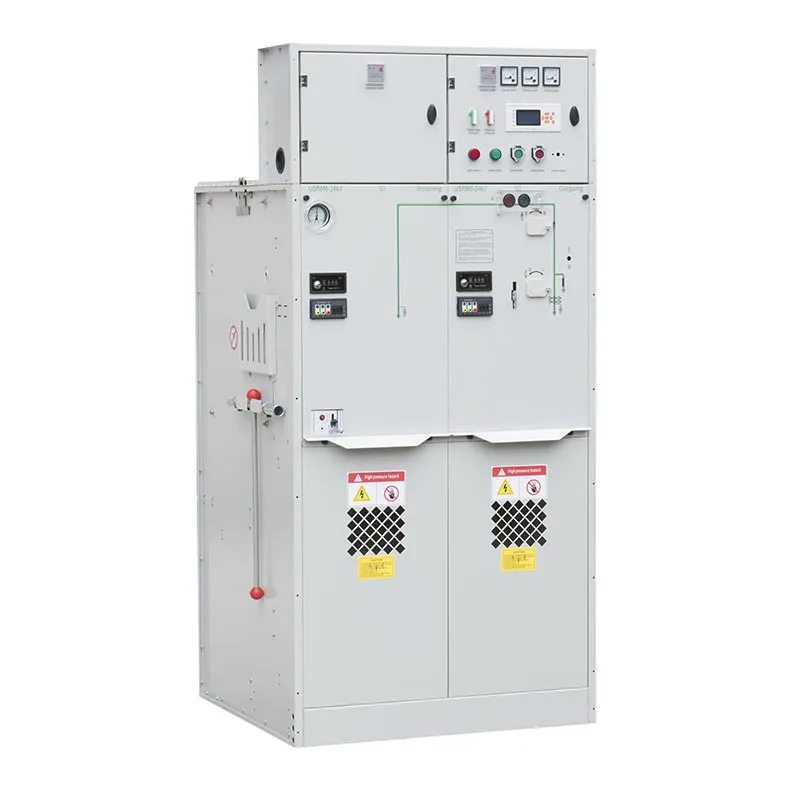

برای خریداران کلید 22 کیلوولت SF6 GIS RMU حلقه واحد اصلی، ملاحظات کلیدی نه تنها عملکرد سوئیچینگ است، بلکه همچنین با چه سرعتی میتوان عیوب را شناسایی کرد، اپراتورها چقدر میتوانند با خیال راحت به تجهیزات دسترسی داشته باشند، و میزان تعمیر و نگهداری چقدر است در طول عمر مفید آن مورد نیاز است. Usune این الزامات را از طریق نشانگر جریان برق ولتاژ بالا، خطا برطرف می کند نشانگرها، حفاظت از میکرو کامپیوتر و سیستم گاز مهر و موم شده با فشار.
RMU می تواند به نشانگرهای خطا برای خطاهای فاز به فاز و فاز به زمین مجهز شود. هنگامی که یک عیب رخ می دهد، این نشانگر هشداری را برای کمک به پرسنل عملیاتی در شناسایی بخش آسیب دیده و مکان یابی نقطه عیب ارائه می دهد کارآمدتر
برای شبکه های توزیع متصل به یک مرکز نظارت، اطلاعات خطا نیز می تواند به مرکز منتقل شود سرور مانیتورینگ، به اتاق کنترل اجازه می دهد تا منطقه خطا و موقعیت خاص را بدون اتکا شناسایی کند کاملا بر اساس بازرسی دستی
دستگاه نشانگر ولتاژ بالا یک یادآور بصری برای بررسی اینکه آیا مدار اولیه است یا خیر، ارائه می دهد پر انرژی همچنین از تأیید فاز برای کمک به اپراتورها برای تأیید وضعیت الکتریکی قبل از عملیات پشتیبانی می کند.
یک اتصال قفل الکتریکی و قفل مغناطیسی مربوطه می تواند از وجود درب محفظه کابل جلوگیری کند در حالی که کابل ورودی برق باقی می ماند باز می شود و یک لایه حفاظتی اضافی در طول تعمیر و نگهداری فراهم می کند.
دستگاه اختیاری حفاظت، اندازه گیری و کنترل میکروکامپیوتر جایگزین رله الکترومغناطیسی سنتی می شود حفاظت با فناوری مانیتورینگ دیجیتال می توان از آن برای خطوط، ترانسفورماتورهای توزیع و سایر اولیه استفاده کرد تجهیزات
این سیستم می تواند عملکردهای حفاظت از جریان و ولتاژ، اندازه گیری، هشدار و کنترل را یکپارچه کند مدیریت هوشمند انرژی و ارتباط با شبکه مانیتورینگ مشتری.
| خیر | موارد | واحد | واحد سوئیچ شکستن بار | واحد ترکیبی | یونیت قطع کننده مدار |
| 1 | ولتاژ نامی | کیلوولت | 12/24 | 12/24 | 12/24 |
| 2 | فرکانس نامی | هرتز | 50 | 50 | 50 |
| 3 | جریان نامی | A | 630 | 125 (بستگی به جریان فیوز دارد) | 630 |
| 4 | سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر ولتاژ - بین فاز، زمین | کیلوولت | 42/65 | 42/65 | 42/65 |
| سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر فاصله ایزوله ولتاژ | کیلوولت | 48/79 | 48/79 | 48/79 | |
| سطح عایق درجه بندی-1 دقیقه فرکانس مقاومت در برابر ولتاژ-کنترل و مدار کمکی | کیلوولت | 2/2 | 2/2 | 2/2 | |
| سطح عایق درجه بندی-مقاومت ضربه نور ولتاژ-فاز بین، زمین | کیلوولت | 75/125 | 75/125 | 75/125 | |
| سطح عایق درجه بندی شده-مقاومت در برابر ضربه روشنایی فاصله ایزوله ولتاژ | کیلوولت | 85/145 | 85/145 | 85/145 | |
| 5 | جریان مقاومت در برابر اتصال کوتاه نامی | kA/s | 25/4 | —— | 25/4 |
| 6 | حداکثر جریان مقاومتی نامی | kA | 63 | —— | 63 |
| 7 | جریان ایجاد اتصال کوتاه نامی | kA | 63 | با فیوز HV محدود شده است | 63 |
| 8 | جریان قطعی اتصال کوتاه نامی | kA | —— | با فیوز HV محدود شده است | 25/25 |
| 9 | جریان انتقال نامی | A | —— | 1700/1400 | —— |
| 10 | جریان قطع بار فعال نامی | A | 630 | —— | —— |
| 11 | جریان قطعی حلقه بسته نامی | A | 630 | —— | 630 |
| 12 | سوئیچ قطع کننده بار عمر مکانیکی/CB | بار | 10000 | 10000 | 20000 |
| کلید عایق عمر مکانیکی/زمین | بار | 5000 | 5000 | 5000 | |
| 13 | مقاومت مدار | μΩ | ≤150 | —— | ≤150 |
| 14 | فشار نامی شارژ (فشار سنج 20 درجه سانتیگراد) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | نرخ نشت نسبی سالانه گاز | % | 0.05 | 0.05 | 0.05 |
| 16 | کابینه درجه حفاظت IP | IP4X | IP4X | IP4X | |
| درجه حفاظت IP-مخزن گاز | IP67 | IP67 | IP67 |
هنگامی که یک اتصال کوتاه بین فازها یا بین فاز و زمین رخ می دهد، نشانگر خطا هشدار می دهد نشانه پرسنل تعمیر و نگهداری می توانند از سیگنال برای شناسایی فیدر آسیب دیده و محدود کردن عیب استفاده کنند مکان
برای پروژه هایی که نیاز به نظارت متمرکز دارند، اطلاعات خطا را می توان به مرکز نظارت منتقل کرد. را رایانه مانیتورینگ می تواند بخش و محل خطای مربوطه را نمایش دهد و به تیم های تعمیر و نگهداری کمک کند تا کاهش دهند زمان جستجوی عیب و بازیابی انرژی به طور موثرتر.
اجزای اصلی کابینت SF6 به عنوان یک سیستم مهر و موم شده طراحی شده اند و معمولاً نیازی به روتین ندارند. نگهداری در طول عمر سرویس مشخص شده در شرایط عملیاتی عادی.
مخزن گاز از فولاد ضد زنگ ساخته شده است که مقاومت طولانی مدت در برابر خوردگی ایجاد می کند. مکانیکی اجزای عملیاتی خارج از مخزن گاز قرار می گیرند و باعث بازرسی، بهره برداری و تعویض قطعات می شوند هنگامی که خدمات مورد نیاز است راحت تر است.
برای تاسیساتی که در معرض گرد و غبار شدید، شن و ماسه یا آلودگی قرار دارند، بازرسی دوره ای قطعات مکانیکی چرخان و شرایط روغن کاری توصیه می شود.
سری USRM6 از سیستم گاز آب بندی شده با فشار استفاده می کند و در حالت عادی نیازی به بازرسی گاز خاصی ندارد شرایط عملیاتی
قبل از عملیات، فشار سنج باید بررسی شود. در شرایط عادی، نشانگر فشار باید در محدوده عملیات سبز باقی بماند. فشار مرجع 0.14 مگاپاسکال است و فشار گاز در بالا حفظ می شود 0.135 مگاپاسکال در 20 درجه سانتیگراد تحت شرایط آب بندی مشخص شده.
نرخ نشت گاز سالانه مورد انتظار کمتر از 0.1٪ است که از عملکرد آب بندی گاز در طولانی مدت پشتیبانی می کند.
کلید 22kv Sf6 Gis Rmu Ring واحد اصلی با توجه به الزامات IEC 298، با طراحی عمر مفید بیش از 30 سال در شرایط عملیاتی عادی.
طراحی سوئیچ هوابند به حفظ آب بندی گاز در طول دوره خدمات مورد انتظار کمک می کند و نیاز به آن را کاهش می دهد تعمیر و نگهداری مکرر مرتبط با گاز و کمک به مشتریان برای کنترل هزینه های عملیاتی طولانی مدت.
| ملاحظات کلیدی | Usune 22kV SF6 GIS RMU | RMU معمولی |
| عایق | عایق گاز SF6 | بستگی به طراحی تجهیزات دارد |
| تشخیص عیب | نشانگر خطای محلی و راه دور اختیاری | اغلب بیشتر به بازرسی دستی متکی است |
| نظارت | حفاظت دیجیتال و ارتباطات موجود است | ممکن است به تجهیزات نظارتی جداگانه نیاز داشته باشد |
| ایمنی | نشانگر زنده و قفل الکتریکی/مغناطیسی | بستگی به پیکربندی دارد |
| تعمیر و نگهداری | سیستم اولیه مهر و موم شده با نیازهای تعمیر و نگهداری کم | الزامات نگهداری متفاوت است |
| مخزن گاز | مخزن آب بندی شده از جنس استنلس استیل | بستگی به ساخت و ساز دارد |
| عمر خدمات | بیش از 30 سال در شرایط عادی طراحی شده است | بستگی به طراحی و نگهداری محصول دارد |
Switchgear واحد اصلی Usune 22kv Sf6 Gis Rmu Ring برای شبکه های توزیع صنعتی که چندین فیدرها به سوئیچینگ قابل اعتماد و مکان یابی سریع خطا نیاز دارند. نشانگرهای خطا و دستگاه های حفاظت دیجیتال می توانند کمک کنند تیم های تعمیر و نگهداری بخش های غیرعادی را با کارایی بیشتری شناسایی می کنند.
RMU را می توان با توابع حفاظت ریز کامپیوتر و اندازه گیری برای ترانسفورماتورهای توزیع پیکربندی کرد. ارائه عملکردهای نظارت بر جریان و ولتاژ، هشدار و حفاظت در داخل شبکه ولتاژ متوسط.
برای مشتریانی که سیستم های توزیع برق هوشمند را توسعه می دهند، RMU می تواند حفاظت، اندازه گیری، خطا را به هم متصل کند نشانگر و عملکردهای ارتباطی به یک سیستم نظارت مرکزی، پشتیبانی از شناسایی خطا از راه دور و مدیریت شبکه کارآمدتر
یک مشتری از کلید واحد اصلی حلقه Usune 22kv Sf6 Gis Rmu برای یک شبکه رینگ صنعتی با چندین فیدرهای ورودی و خروجی در طول راه اندازی، مشتری روی این موضوع تمرکز کرد که آیا اپراتورها می توانند سریع باشند یا خیر هنگامی که یک خطای فاز به فاز یا فاز به زمین رخ داده است، فیدر آسیب دیده را شناسایی کنید. نشانگر خطای یکپارچه اطلاعات زنگ محلی را ارائه می دهد، و به پرسنل تعمیر و نگهداری کمک می کند تا قبل از انجام دادن، بخش خطا را محدود کنند بازرسی در محل
برای کاربرد توزیع ترانسفورماتور، مشتری RMU را با حفاظت میکرو کامپیوتر و دستگاه کنترل این سیستم مانیتورینگ دیجیتال جریان و ولتاژ را همراه با حفاظت و هشدار ارائه می کرد توابع مشتری این پیکربندی را برای نظارت بر شرایط عملکرد ترانسفورماتور راحتتر یافت نه تنها به حفاظت رله معمولی تکیه کنید.
یک مشتری که نیاز به نظارت متمرکز توزیع داشت، نشانگر خطای RMU و حفاظت دیجیتال را متصل کرد به مرکز نظارت عمل می کند. هنگامی که یک سیگنال خطا تولید شد، صفحه مانیتورینگ می تواند آن را شناسایی کند بخش خطای مربوطه، به تیم عملیاتی اجازه می دهد تا تعیین کند که در کجا مورد نیاز بازرسی میدانی است بهبود کارایی عیب یابی
برای مشتریانی که RMU را تحت شرایط خدمات عادی کار می کنند، مخزن گاز SF6 مهر و موم شده نیاز به را کاهش می دهد تعمیر و نگهداری داخلی معمولی مشتریان همچنین برای اجزای عملیاتی مکانیکی خارجی ارزش قائل هستند زیرا می توانند در صورت نیاز به تعمیر و نگهداری راحت تر بازرسی یا تعویض می شود.
ژجیانگ Usune Electric Co.,Ltd. سیستم های مدیریتی را بر اساس سیستم مدیریت کیفیت ISO 9001، ISO ایجاد کرده است سیستم مدیریت زیست محیطی 14001 و سیستم مدیریت ایمنی و بهداشت حرفه ای ISO 45001.
برای برآورده ساختن نیازهای مختلف بازار بین المللی، محصولات سوئیچ ولتاژ متوسط Usune تحت تأثیر قرار گرفته اند تست های نوع استاندارد IEC و GB، با محصولات قابل اجرا که گواهینامه CE را دریافت می کنند. این سیستم ها از سازگاری پشتیبانی می کنند کیفیت ساخت، تست محصول و انطباق فنی برای پروژه های توزیع برق ولتاژ متوسط.
بله RMU را می توان به نشانگرهای خطا مجهز کرد که قادر به تشخیص خطاهای فاز به فاز و فاز به زمین هستند. و ارائه نشانه های زنگ محلی.
بله هنگامی که به سیستم ارتباطی و نظارتی مربوطه مجهز شده باشد، اطلاعات خطا قابل انتقال است به یک مرکز نظارت، جایی که بخش آسیب دیده و موقعیت خطا را می توان نمایش داد.
تحت شرایط عملیاتی عادی، سیستم آب بندی شده تحت فشار نیازی به بازرسی معمول گاز ندارد. را گیج فشار باید قبل از کار بررسی شود و در شرایط عادی باید در فضای سبز باقی بماند.
سری USRM6 برای عمر مفید بیش از 30 سال در شرایط عملیاتی معمولی طراحی شده است نرخ نشت گاز سالانه کمتر از 0.1٪ انتظار می رود.
Usune ترکیبی از عایق SF6 مهر و موم شده، نشانگر خطا، نشانگر قسمت زنده، قفل ایمنی، دیجیتال حفاظت و عملکرد کم تعمیر و نگهداری در یک راه حل RMU ولتاژ متوسط، که آن را برای رینگ مدرن مناسب می کند شبکه و برنامه های کاربردی توزیع هوشمند
