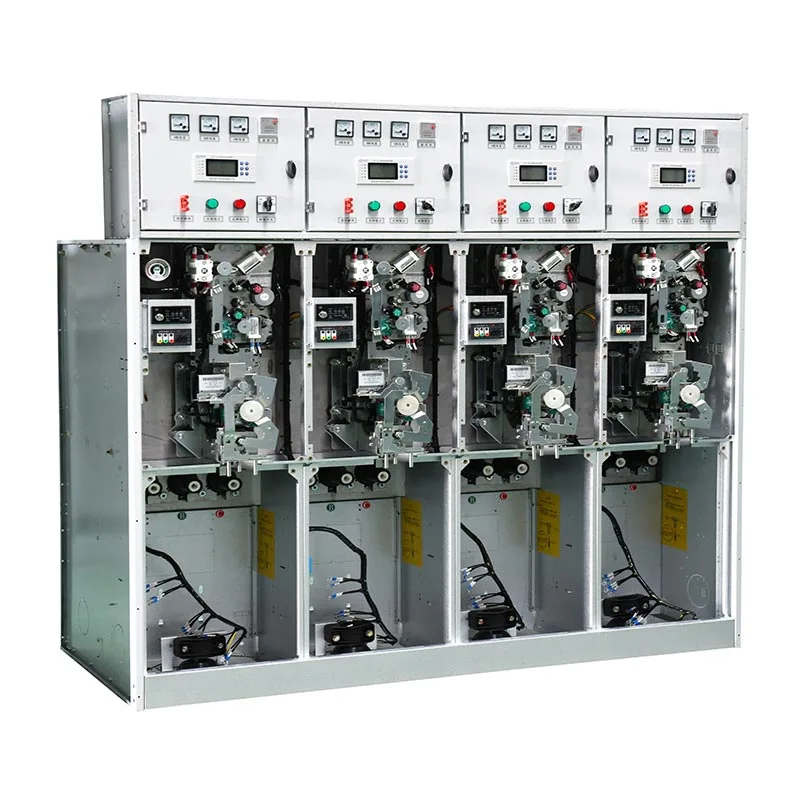

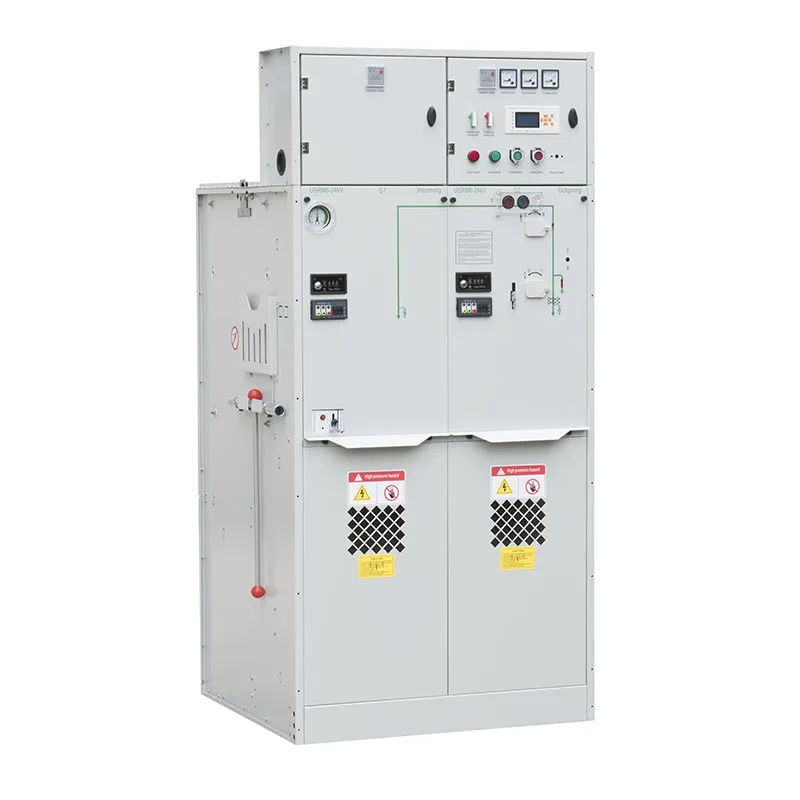

تابلو برق عایق گاز 630a

با مدار اولیه کاملاً عایق و بسته، مخزن گاز از جنس استنلس استیل IP67، سیستم شینه قابل گسترش و مکانیزم عملیاتی قابل اعتماد، کلید عایق گاز Usune 630A برای کارخانه های صنعتی، ترانسفورماتور مناسب است. پست‌ها، شبکه‌های اصلی حلقه، تأسیسات تجاری و پروژه‌های زیرساختی که در آن نصب فشرده، ایمنی وجود دارد و قابلیت اطمینان طولانی مدت مهم است.

مزایای کلیدی کلید عایق گاز Usune 630A

پیکربندی مدولار انعطاف پذیر

پروژه های مختلف توزیع برق به عملکردهای سوئیچینگ، حفاظت و اندازه گیری متفاوتی نیاز دارند. USRM6 سری اجازه می دهد تا ماژول های C، F، V، M و PT مطابق با طراحی واقعی شبکه ترکیب شوند. تا شش استاندارد واحدهای کاربردی را می توان در یک مخزن گاز عایق SF6 ادغام کرد، در حالی که واحدهای قابل گسترش را می توان از طریق متصل کرد. کانکتورهای شینه کاملاً عایق و محصور.

ظرفیت توزیع ولتاژ متوسط ​​630A

پیکربندی 630A برای سیستم های توزیع ولتاژ متوسط که نیاز به جریان بیشتر دارند طراحی شده است. قابلیت می توان آن را برای فیدرهای ورودی و خروجی، اتصالات ترانسفورماتور، شبکه های حلقه و موارد دیگر پیکربندی کرد. ترتیبات توزیع با توجه به سیستم برق مشتری.

IP67 مخزن گاز کاملا بسته

شینه اصلی و اجزای سوئیچینگ اولیه در داخل مخزن گاز جوش داده شده از جنس استنلس استیل با IP67 محصور شده اند. حفاظت این ساختار به جداسازی اجزای الکتریکی داخلی از گرد و غبار، ورود آب، تراکم و سایر تأثیرات محیطی خارجی، که تابلو را برای محیط‌های نصب و راه‌اندازی مناسب می‌سازد.

ایمنی بالا برای پرسنل و تجهیزات

مدار اولیه در داخل مخزن گاز محصور شده و از طریق بوش های عایق به مدارهای خارجی متصل می شود و کانکتورهای جداشدنی کاملاً عایق بندی شده، قرار گرفتن مستقیم در معرض اجزای پر انرژی را کاهش می دهد. سیستم نیز دارای یک دستگاه کاهش فشار، کانال تخلیه فشار و سیستم قفل مکانیکی برای کمک به کاهش خطرات عملیاتی و جلوگیری از عملیات سوئیچینگ نادرست.

مکانیزم عملیاتی قابل اعتماد

Usune به طور مستقل مکانیزم عملکرد فنر را برای سری USRM6 توسعه و طراحی می کند. مکانیسم این است کنترل شده از طریق طراحی، ساخت و فرآیندهای راه اندازی به منظور بهبود سازگاری مکانیکی، ثبات عملیاتی و قابلیت اطمینان طولانی مدت

واحدهای عملکردی

واحد C – واحد سوئیچ شکستن بار

واحد C برای سوئیچینگ بار و کنترل توزیع طراحی شده است. برای فیدر ورودی و خروجی مناسب است برنامه های کاربردی و سیستم های شبکه حلقه ای که در آن سوئیچینگ بار قابل اعتماد مورد نیاز است.

واحد F – سوئیچ قطع بار + واحد ترکیب فیوز

واحد F یک کلید قطع بار را با فیوزها ترکیب می کند تا عملکردهای سوئیچینگ و حفاظتی را ارائه دهد. به خصوص است مناسب برای کاربردهای فیدر ترانسفورماتور که به تجهیزات حفاظتی فشرده نیاز دارند.

واحد V – واحد مدار شکن

واحد V از یک قطع کننده مدار برای کاربردهایی که نیاز به عملکرد سوئیچینگ و حفاظت جامع دارند استفاده می کند. هست مناسب برای فیدرها و نقاط توزیع که در آن قطع مدار و هماهنگی حفاظت مهم است.

واحد M – واحد اندازه گیری

واحد M یک پیکربندی اختصاصی برای اندازه گیری الکتریکی و الزامات اندازه گیری فراهم می کند. می تواند باشد یکپارچه شده با سایر ماژول های کاربردی برای ایجاد یک سیستم توزیع ولتاژ متوسط کامل.

واحد PT – واحد PT شین

واحد PT برای اندازه گیری ولتاژ شینه و الزامات نظارت مربوطه طراحی شده است. می توان با آن ترکیب کرد سایر ماژول ها با توجه به طراحی سیستم الکتریکی.

پارامترهای فنی

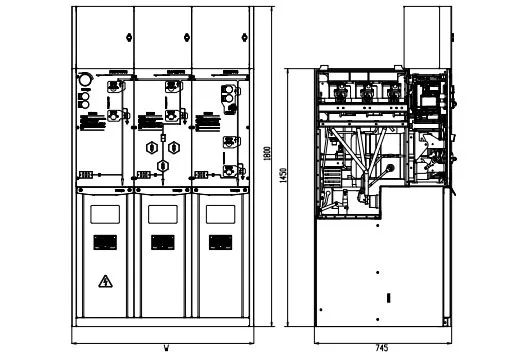

ساختارهای محصول

سیستم مدولار چگونه کار می کند

مزیت اصلی سری USRM6 توانایی آن در سازگاری با ساختارهای مختلف شبکه توزیع است. مشتریان می تواند از واحدهای C برای سوئیچینگ بار، واحدهای F برای حفاظت از ترانسفورماتور، واحدهای V که در آن حفاظت قطع کننده مدار است استفاده کند. مورد نیاز است، و واحدهای M یا PT زمانی که اندازه گیری و اندازه گیری ولتاژ مورد نیاز است.

برای برنامه های شبکه اصلی حلقه، ماژول های مختلف را می توان ترکیب کرد تا یک کابینت اصلی حلقه تشکیل شود. زمانی که گسترش آینده مورد نیاز است، کانکتورهای شینه کاملاً عایق شده و محصور اجازه می دهد تا واحدهای اضافی بدون تغییر در آنها متصل شوند پلت فرم اصلی تابلو برق

حفاظت IP67 برای محیط های خشن

مخزن گاز از جنس استنلس استیل محافظت IP67 را فراهم می کند و از ورود گرد و غبار و آب به داخل اولیه جلوگیری می کند محفظه تجهیزات ساختار محصور همچنین حفاظت کوتاه مدت در برابر سیل و تراکم را فراهم می کند.

این طرح برای کارخانه های صنعتی، پست های زیرزمینی و سایر مکان هایی که رطوبت، گرد و غبار یا آلودگی محیطی می تواند بر تجهیزات الکتریکی معمولی تأثیر بگذارد.

کلید عایق گاز 630A در مقابل تابلو برق معمولی

برنامه های کاربردی معمولی

توزیع نیروی برق صنعتی

برای کارخانه‌هایی که دارای فیدرهای متعدد و اتصالات ترانسفورماتور هستند، مشتریان می‌توانند واحدهای C، F و V را مطابق با یکدیگر ترکیب کنند عملکردهای مختلف مدار ساختار مدولار پیکربندی سیستم را ساده می کند در حالی که ساختار اولیه محصور شده است مدار از عملکرد قابل اعتماد در محیط های صنعتی پشتیبانی می کند.

پست های ترانسفورماتور فشرده

در جایی که فضای نصب محدود است، ساختار فشرده عایق گاز اجازه سوئیچینگ، حفاظت و اندازه گیری را می دهد توابع باید در یک ردپای کوچکتر ادغام شوند. واحدهای M و PT را می توان در زمانی که پروژه به اختصاصی نیاز دارد اضافه کرد توابع اندازه گیری

شبکه های توزیع اصلی حلقه

برای کاربردهای شبکه حلقه، چندین ماژول عملکردی را می توان ترکیب کرد تا یک کابینت اصلی حلقه را تشکیل دهد. را هنگامی که شبکه توزیع نیاز به گسترش آینده دارد، سیستم شینه قابل گسترش، انعطاف بیشتری را فراهم می کند.

درخواست و بازخورد مشتری

پروژه توزیع نیروی برق صنعتی

یک مشتری تولیدی، کلید Usune 630A عایق گاز را برای ارتقاء توزیع ولتاژ متوسط ​​انتخاب کرد. را مشتری بر نصب فشرده، عملیات قابل اعتماد و توسعه آینده متمرکز است. پس از درخواست، مشتری از پیکربندی مدولار C/F/V/M/PT که یکپارچه سازی سیستم را ساده کرده و فضا را بهبود می بخشد، قدردانی کرد. استفاده

برنامه شبکه اصلی زنگ

برای یک پروژه توزیع اصلی حلقه، مشتری به عملکردهای سوئیچینگ و حفاظتی انعطاف پذیر نیاز داشت. USRM6 سری از طریق ترکیب ماژول های قابل گسترش و اتصالات شینه عایق شده، نیاز را برآورده می کند. مشتری عملکرد پایدار، طراحی فشرده و قابلیت توسعه راحت سیستم را تشخیص داد.

کاربرد محیط مرطوب

یکی از مشتریانی که در محیطی با رطوبت بالا کار می کند، کلید عایق گاز Usune را به دلیل IP67 انتخاب کرد. طراحی مخزن گاز بسته مشتری برای محافظت بهتر در برابر رطوبت، تراکم و خارجی ارزش قائل است آلودگی، به کاهش نیازهای تعمیر و نگهداری کمک می کند.

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گواهینامه های محصول و مدیریت کیفیت

ژجیانگ Usune Electric Co.,Ltd. سیستم های مدیریتی را بر اساس سیستم مدیریت کیفیت ISO 9001، ISO ایجاد کرده است سیستم مدیریت زیست محیطی 14001 و سیستم مدیریت ایمنی و بهداشت حرفه ای ISO 45001.

برای برآورده ساختن نیازهای مختلف بازار بین المللی، محصولات سوئیچ ولتاژ متوسط Usune تحت تأثیر قرار گرفته اند تست های نوع استاندارد IEC و GB، با محصولات قابل اجرا که گواهینامه CE را دریافت می کنند. این گواهینامه ها و کیفیت سیستم‌های مدیریت کیفیت تولید ثابت را پشتیبانی می‌کنند و مستندات فنی را برای مشتریان فراهم می‌کنند ارزیابی و تدارکات پروژه

چرا سوئیچ عایق گاز Usune 630A را انتخاب کنید؟

ژجیانگ Usune Electric Co.,Ltd. ترکیبی از طراحی تابلو برق مدولار، عایق گاز IP67 کاملا محصور، انعطاف پذیر پیکربندی های عملکردی و مدیریت کیفیت برای ارائه راه حل های قابل اعتماد توزیع ولتاژ متوسط.

برای مشتریانی که تابلو برق 630A عایق گاز را خریداری می کنند، Usune می تواند تنظیمات مناسبی را ارائه دهد. با توجه به عملکرد سوئیچینگ، الزامات حفاظتی، نیازهای اندازه گیری، ترتیبات شینه و نصب شرایط این به مشتریان اجازه می دهد تا یک سیستم تابلو برق جمع و جور و انعطاف پذیر بر اساس توان واقعی خود بسازند الزامات توزیع

سوالات متداول درباره تابلو برق 630A عایق گاز

630A در این تابلو برق عایق گاز به چه معناست؟

630A به پیکربندی جریان نامی تابلو اشاره دارد. جریان عملیاتی واقعی، سطح ولتاژ و پیکربندی الکتریکی باید با توجه به سیستم توزیع مشتری و پروژه انتخاب شود الزامات

چه ماژول هایی را می توان در سری USRM6 ترکیب کرد؟

سیستم از C Load Break Switch، F Load Break Switch + Fuse Combination Unit، V Circuit Breaker Unit، M پشتیبانی می کند. واحد اندازه گیری و واحد PT شین. این ماژول ها را می توان با توجه به توزیع برق مورد نیاز ترکیب کرد توابع

چند ماژول را می توان در یک مخزن گاز نصب کرد؟

حداکثر شش واحد ماژول استاندارد را می توان در یک مخزن گاز عایق SF6 تشکیل داد. تنظیمات قابل ارتقا نیز هستند از طریق اتصالات شینه کاملاً عایق و محصور در دسترس است.

رتبه IP مخزن گاز چیست؟

مخزن گاز دارای درجه حفاظت IP67 است که به محافظت از مدار اولیه در برابر گرد و غبار، ورود آب کمک می کند. چگالش و شرایط سیل کوتاه مدت.
