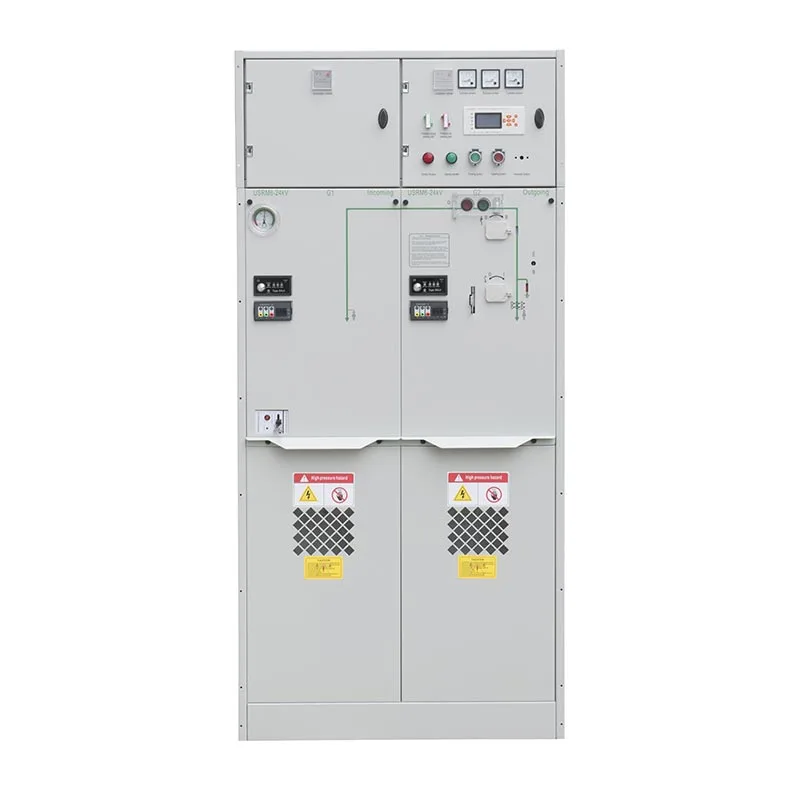

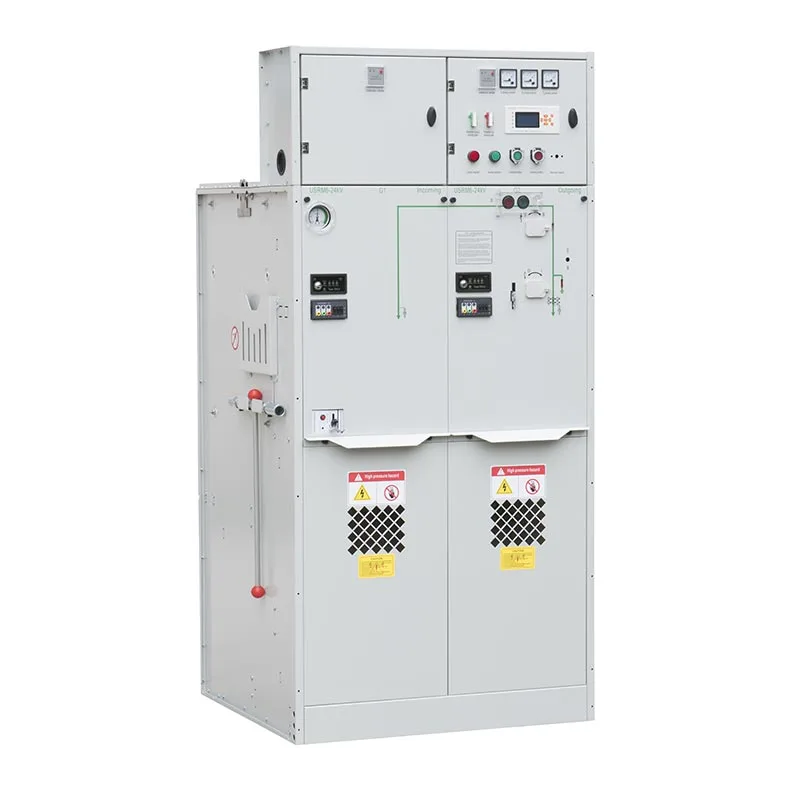

سری USRM6 از گاز SF6 به عنوان عایق استفاده می کند که مدار اصلی و اجزای الکتریکی مربوطه را محصور می کند. داخل یک ظرف در بسته این ساختار تاثیر گرد و غبار، رطوبت، آلودگی، اسپری نمک و غیره را به حداقل می رساند شرایط محیطی خارجی، به حفظ عملکرد الکتریکی پایدار و بهبود ایمنی عملیاتی کمک می کند. با طراحی فشرده، پیکربندی مدولار و نیازهای تعمیر و نگهداری کم، Usune Rmu Electrical 12kV SF6 Gas کلید عایق برای تاسیسات صنعتی، مناطق معدن، سیستم های راه آهن، فرودگاه ها، توزیع شهری مناسب است. شبکه ها، مناطق مسکونی و سایر کاربردهای ولتاژ متوسط.
سری USRM6 یک طراحی کاملاً عایق و محصور دارد که در آن اجزای مدار اصلی محافظت می شوند. داخل محفظه گاز SF6 در مقایسه با تجهیزات معمولی عایق هوا، این ساختار تأثیر را کاهش می دهد شرایط محیطی خارجی در قطعات الکتریکی داخلی Rmu Electrical 12kV SF6 عایق گاز کلید به ویژه برای پست های زیرزمینی، مناطق ساحلی، مناطق مرتفع و صنعتی مناسب است. محیط هایی که رطوبت، گرد و غبار یا آلودگی ممکن است بر تابلو برق معمولی تاثیر بگذارد.
کلید عایق گاز Usune Rmu Electrical 12kV SF6 از یک ساختار مدولار استاندارد استفاده می کند که امکان متفاوتی را فراهم می کند. واحدهای عملکردی با توجه به نیازهای پروژه خاص ترکیب شوند. سیستم اتوبوس اصلی قابل ارتقا را فراهم می کند انعطاف پذیری بیشتر برای پیکربندی سیستم توزیع برق، در حالی که محفظه فشرده به کاهش آن کمک می کند ردپای نصب این باعث می شود سری USRM6 برای پست های ترانسفورماتور ثانویه و ترمینال مناسب باشد شبکه های توزیع که فضای نصب محدود است.
از آنجایی که اجزای الکتریکی اولیه در داخل یک محفظه گاز مهر و موم شده قرار دارند، کمتر در معرض آن قرار می گیرند گرد و غبار، رطوبت و آلودگی محیطی. این امر نیازهای معمول تعمیر و نگهداری را کاهش می دهد و به نگهداری کمک می کند عملکرد پایدار در دوره های عملیاتی طولانی برای مشتریانی که ایستگاه های فرعی را در راه دور یا دسترسی به آن مشکل دارند مکان ها، ساختار کم تعمیر و نگهداری نیز می تواند به کاهش دفعات بازرسی و هزینه های عملیاتی کمک کند.
ساختار کاملا محصور شده با حفظ اجزای مدار اصلی، حفاظت بیشتری را برای اپراتورها فراهم می کند جدا از تماس مستقیم خارجی USRM6 همراه با عایق قابل اعتماد و عملکردهای سوئیچینگ مدولار سری یک راه حل پایدار برای سیستم های توزیع برق ولتاژ متوسط که نیاز به پیوسته و ایمن دارند ارائه می دهد عملیات
کلید عایق گاز 12 کیلو ولت SF6 Usune از یک ساختار مهر و موم فشرده استفاده می کند که امکان انجام عملکردهای الکتریکی بیشتری را فراهم می کند. در یک منطقه نصب نسبتا کوچک یکپارچه شده است. تابلو برق سنتی عایق هوا به طور کلی نیاز دارد فاصله بین اجزای الکتریکی بیشتر است زیرا از هوا به عنوان عایق استفاده می شود. برای پست های شهری، امکانات زیرزمینی و ایستگاه های ترانسفورماتور فشرده، ردپای کوچکتر SF6 GIS بیشتر را فراهم می کند انعطاف پذیری در حین چیدمان و نصب تجهیزات
مدار اصلی سری USRM6 داخل یک محفظه گاز مهر و موم شده است که قرار گرفتن در معرض مستقیم گرد و غبار را کاهش می دهد. رطوبت، آلودگی و نمک پاشی. تابلو برق عایق هوا بیشتر به نصب اطراف بستگی دارد محیط و ممکن است نیاز به حفاظت اضافی یا تمیز کردن منظم در مکان های آلوده یا مرطوب داشته باشد. بنابراین، SF6 کلید عایق گاز مخصوصاً برای شرایط محیطی چالش برانگیز مناسب است.
طراحی محصور شده کلید عایق گاز Rmu Electrical 12kV SF6 باعث کاهش قرار گرفتن در معرض جریان الکتریکی داخلی می شود. اجزاء به آلودگی خارجی، که منجر به کاهش نیاز به تعمیر و نگهداری معمول می شود. عایق هوای سنتی بسته به نوع نصب، تجهیزات ممکن است به بازرسی، تمیز کردن و حفاظت از محیط زیست مکرر نیاز داشته باشند شرایط این تفاوت می تواند برای مشتریانی که به دنبال کاهش حجم کار تعمیر و نگهداری طولانی مدت هستند مهم باشد هزینه های عملیاتی
تابلو برق عایق شده برای بسیاری از کاربردهای توزیع برق معمولی مناسب است، در حالی که گاز SF6 تعویض دنده عایق مزایای بیشتری را در جایی که فضا، حفاظت از محیط زیست و قابلیت اطمینان وجود دارد، فراهم می کند ملاحظات مهم پیکربندی مدولار سری Usune USRM6 به مشتریان اجازه می دهد تا مناسب را انتخاب کنند ترکیبات عملکردی با توجه به نیازهای مختلف توزیع برق.
سری USRM6 حول ماژول های استاندارد طراحی شده است که می توانند بر اساس توزیع های مختلف پیکربندی شوند الزامات شبکه مشتریان می توانند ترکیب های کاربردی مناسبی را برای ورودی، خروجی، حفاظت و برنامه های کاربردی اتصال ترانسفورماتور، در حالی که طراحی باس اصلی قابل افزایش انعطاف پذیری بیشتری را در هنگام سیستم فراهم می کند ظرفیت یا پیکربندی شبکه باید تغییر کند.
این رویکرد مدولار به Usune SF6 Gas Insulated Switchgear اجازه می دهد تا انواع مختلف پست های ثانویه و شبکه های توزیع ترمینال بدون نیاز به ساختار تجهیزات کاملاً متفاوت برای هر پروژه.
| 1 | ولتاژ نامی | کیلوولت | 12/24 | 12/24 | 12/24 |
| 2 | فرکانس نامی | هرتز | 50 | 50 | 50 |
| 3 | جریان نامی | A | 630 | 125 (بستگی به جریان فیوز دارد) | 630 |
| 4 | سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر ولتاژ - بین فاز، زمین | کیلوولت | 42/65 | 42/65 | 42/65 |
| سطح عایق درجه بندی - 1 دقیقه فرکانس مقاومت در برابر فاصله ایزوله ولتاژ | کیلوولت | 48/79 | 48/79 | 48/79 | |
| سطح عایق درجه بندی-1 دقیقه فرکانس مقاومت در برابر ولتاژ-کنترل و مدار کمکی | کیلوولت | 2/2 | 2/2 | 2/2 | |
| سطح عایق درجه بندی-مقاومت ضربه نور ولتاژ-فاز بین، زمین | کیلوولت | 75/125 | 75/125 | 75/125 | |
| سطح عایق درجه بندی شده-مقاومت در برابر ضربه روشنایی فاصله ایزوله ولتاژ | کیلوولت | 85/145 | 85/145 | 85/145 | |
| 5 | جریان مقاومت در برابر اتصال کوتاه نامی | kA/s | 25/4 | —— | 25/4 |
| 6 | حداکثر جریان مقاومتی نامی | kA | 63 | —— | 63 |
| 7 | جریان ایجاد اتصال کوتاه نامی | kA | 63 | با فیوز HV محدود شده است | 63 |
| 8 | جریان قطعی اتصال کوتاه نامی | kA | —— | با فیوز HV محدود شده است | 25/25 |
| 9 | جریان انتقال نامی | A | —— | 1700/1400 | —— |
| 10 | جریان قطع بار فعال نامی | A | 630 | —— | —— |
| 11 | جریان قطعی حلقه بسته نامی | A | 630 | —— | 630 |
| 12 | سوئیچ قطع کننده بار عمر مکانیکی/CB | بار | 10000 | 10000 | 20000 |
| کلید عایق عمر مکانیکی/زمین | بار | 5000 | 5000 | 5000 | |
| 13 | مقاومت مدار | μΩ | ≤150 | —— | ≤150 |
| 14 | فشار نامی شارژ (فشار سنج 20 درجه سانتیگراد) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | نرخ نشت نسبی سالانه گاز | % | 0.05 | 0.05 | 0.05 |
| 16 | کابینه درجه حفاظت IP | IP4X | IP4X | IP4X | |
| درجه حفاظت IP-مخزن گاز | IP67 | IP67 | IP67 |
یک مشتری صنعتی کلید عایق گاز 12 کیلوولت SF6 Usune را برای سیستم توزیع ولتاژ متوسط انتخاب کرد. که در آن فضا و عملیات مداوم نگرانی های کلیدی بود. پس از نصب، مشتری گزارش داد که فشرده است ساختار چیدمان تجهیزات را آسانتر کرده و از طراحی محصور شده برای کاهش تأثیر گرد و غبار قدردانی میکند آلودگی محیط زیست
یک مشتری از سری USRM6 در یک پست ترانسفورماتور زیرزمینی با فضای نصب محدود و بالا استفاده کرد رطوبت پس از راه اندازی، بازخورد مشتری نشان می دهد که ردپای جمع و جور تابلو برق، پایدار است نیازهای عملیاتی و نگهداری معمول کم است.
برای کاربرد توزیع برق ساحلی، مشتری به تابلو برق با سازگاری محیطی خوب نیاز داشت. مشتری Switchgear عایق گاز Usune SF6 را انتخاب کرد زیرا ساختار مهر و موم شده آن به محافظت از لوازم اولیه کمک می کند. مدار از رطوبت، اسپری نمک و آلودگی. در طول عملیات، مشتری محصور آن را مثبت ارزیابی کرد طراحی و عملکرد پایدار
بر اساس این برنامه ها، مشتریان عمدتاً طراحی فشرده، ساختار عایق SF6 مهر و موم شده، قابل اعتماد را ارزش می دهند نیازهای عملیاتی و نگهداری کم سری Usune USRM6. این مزایا آن را برای تأسیسات صنعتی، پستهای زیرزمینی، پروژههای ساحلی و سایر کاربردهای فشار متوسط.
ژجیانگ Usune Electric Co.,Ltd. یک سیستم مدیریت جامع مطابق با کیفیت ISO 9001 ایجاد کرده است سیستم مدیریت، سیستم مدیریت زیست محیطی ISO 14001 و مدیریت ایمنی و بهداشت شغلی ISO 45001 سیستم این سیستم های مدیریتی از کیفیت محصول سازگار، شیوه های زیست محیطی مسئولانه و ایمن پشتیبانی می کنند عملیات تولید در سراسر فرآیند تولید.
برای برآورده ساختن نیازهای بازارهای بین المللی مختلف، سوئیچ گیر 12 کیلو ولت SF6 گازی Usune تحت پوشش قرار گرفته است. تست های نوع مربوطه را مطابق با استانداردهای قابل اجرا IEC و GB انجام داده و گواهینامه CE را دریافت کرده است. اینها گواهینامه ها و الزامات آزمایش، اطمینان بیشتری را برای مشتریانی که تابلو برق را ارزیابی می کنند، فراهم می کند پروژه های توزیع برق فشار متوسط
برای پروژههای بینالمللی، Usune میتواند اسناد فنی مربوطه، گزارشهای تست نوع و گواهینامه را ارائه دهد اطلاعات با توجه به پیکربندی محصول خاص و نیازهای بازار، به مشتریان کمک می کند تا محصول را کامل کنند ارزیابی، تایید فنی و تدارکات کارآمدتر.

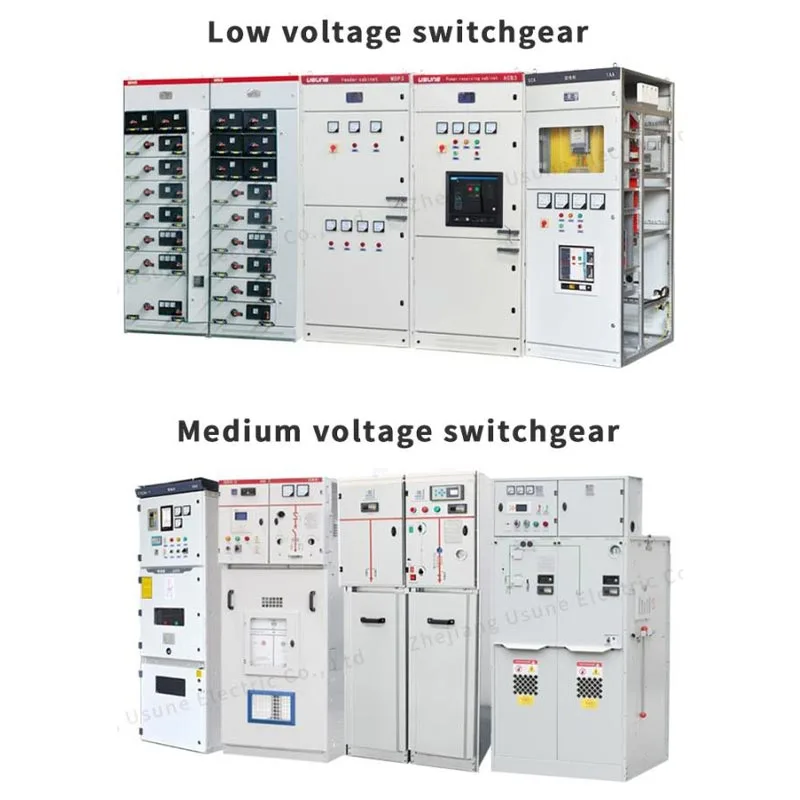

ژجیانگ Usune Electric Co.,Ltd. تمرکز بر تجهیزات الکتریکی ولتاژ متوسط و راه حل های توزیع برق، شامل تابلو برق 12 کیلو ولت، 24 کیلو ولت و 36 کیلو ولت SF6 عایق گاز. Usune به عنوان یک تولید کننده حرفه ای، محصول را ترکیب می کند طراحی، ساخت و مدیریت کیفیت برای ارائه راهحلهای کلید ولتاژ متوسط برای صنعتی، زیرساخت ها و کاربردهای توزیع برق
برای خریداران بین المللی، Usune می تواند تنظیمات تابلو برق مناسب را با توجه به ولتاژ پروژه ارائه دهد. محیط نصب، ساختار شبکه توزیع و الزامات عملکردی. سری USRM6 ترکیبی فشرده است ساخت و ساز، پیکربندی مدولار، سازگاری محیطی و نیازهای کم تعمیر و نگهداری، آن را عملی می کند انتخاب برای سیستم های مدرن توزیع برق ولتاژ متوسط.
کلید عایق گاز Rmu Electrical 12kV SF6 یک دستگاه توزیع برق با ولتاژ متوسط است که از SF6 استفاده می کند. گاز به عنوان عایق اجزای اصلی الکتریکی آن در داخل یک محفظه مهر و موم شده محصور شده است عایق و حفاظت در حالی که عملکردهای سوئیچینگ، حفاظت، اندازه گیری و نظارت را در یک سیستم فشرده
مزایای اصلی شامل ساختار فشرده، عایق قابل اعتماد، سازگاری محیطی قوی و کم است الزامات نگهداری از آنجا که مدار اولیه در داخل یک محفظه گاز مهر و موم شده محصور شده است، این تجهیزات است کمتر تحت تأثیر گرد و غبار، رطوبت، آلودگی و سایر شرایط محیطی خارجی قرار می گیرد.
سری USRM6 را می توان در تاسیسات صنعتی و معدنی، سیستم های راه آهن، فرودگاه ها، برق شهری استفاده کرد شبکه های توزیع، مناطق مسکونی، پست های زیرزمینی و سایر کاربردهای ولتاژ متوسط. هست به ویژه برای پروژه هایی که در آن فضای نصب، شرایط محیطی و قابلیت اطمینان عملیاتی مناسب است ملاحظات مهم
ساختار مهر و موم شده به طور قابل توجهی قرار گرفتن در معرض اجزای الکتریکی داخلی را در معرض آلودگی خارجی کاهش می دهد، بنابراین تجهیزات معمولاً به تعمیر و نگهداری معمول کمتری نسبت به تابلو برق عایق هوای معمولی نیاز دارند. تعمیر و نگهداری و بازرسی همچنان باید طبق دستورالعمل سازنده تجهیزات و قابل اجرا انجام شود الزامات ایمنی الکتریکی
بله سری USRM6 از یک طراحی مدولار استفاده می کند که به واحدهای عملکردی مختلف اجازه می دهد تا بر اساس آن ترکیب شوند الزامات پروژه پیکربندی باس اصلی قابل ارتقا نیز انعطاف پذیری را برای ولتاژهای متوسط مختلف فراهم می کند ترتیبات شبکه توزیع
