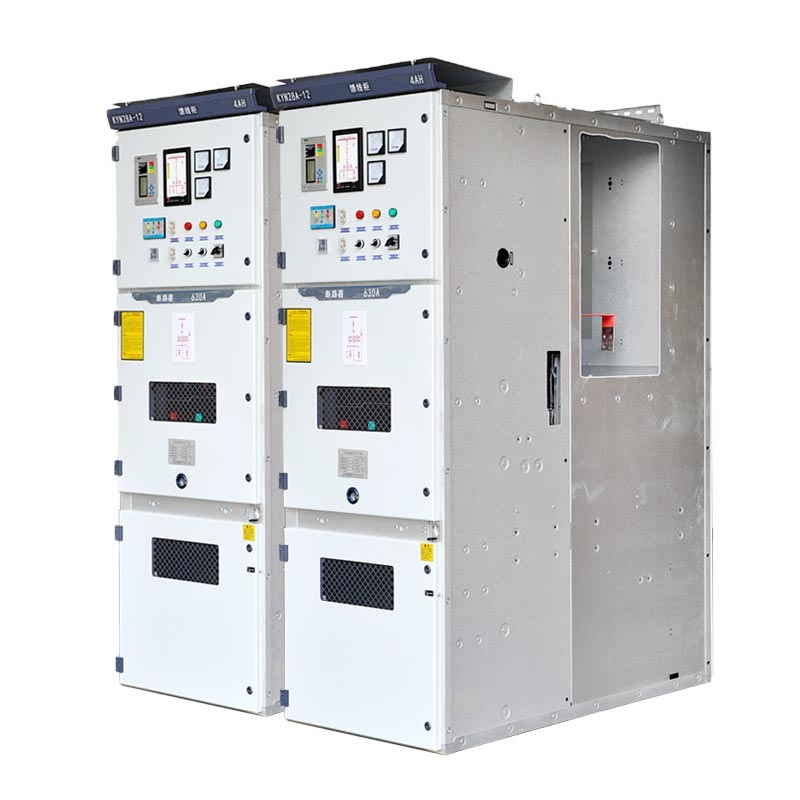

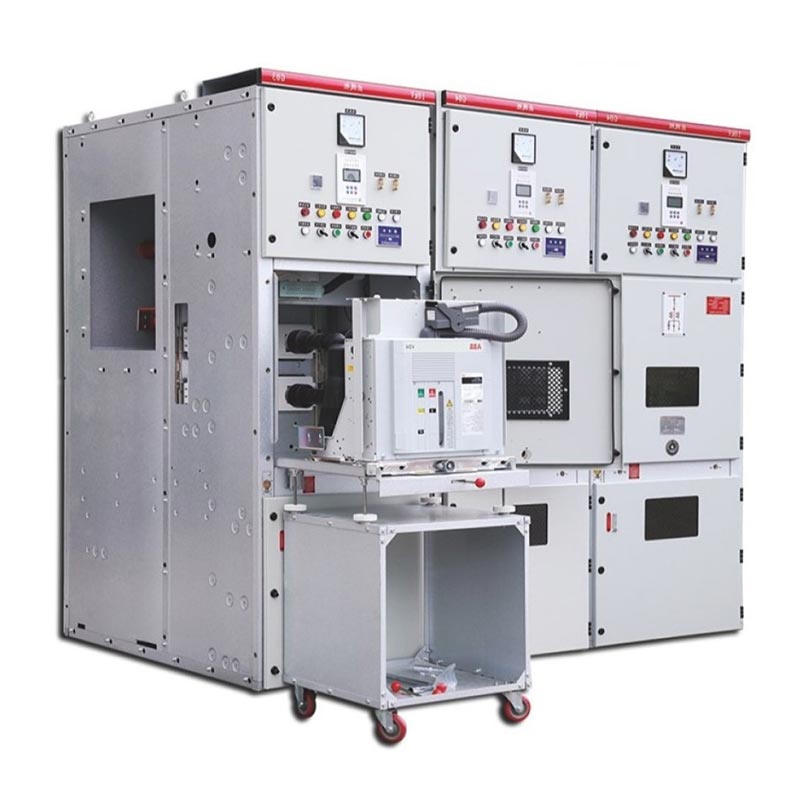

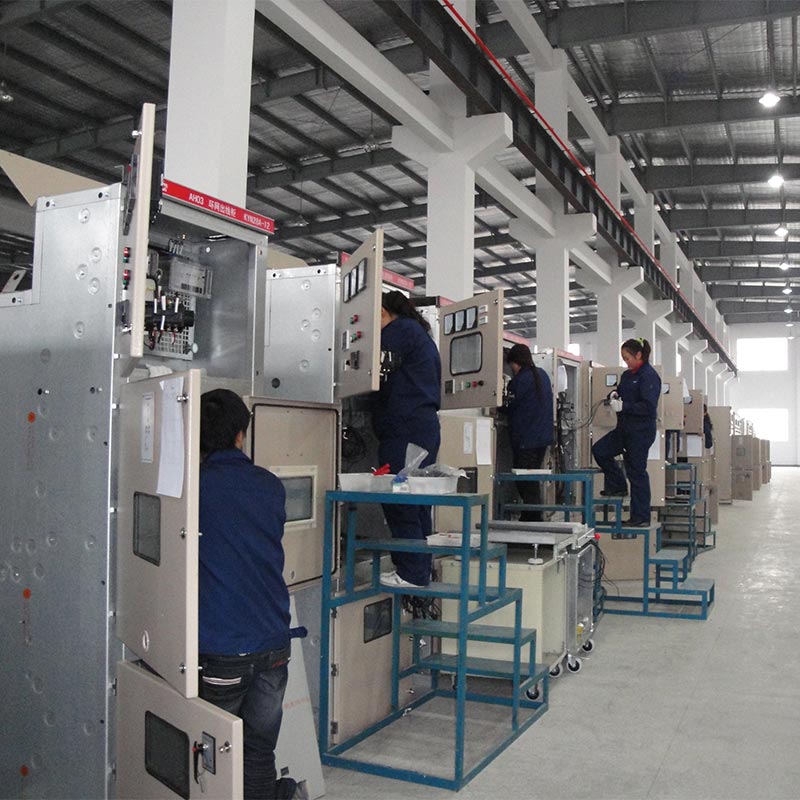

کلید Kyn28 12kv

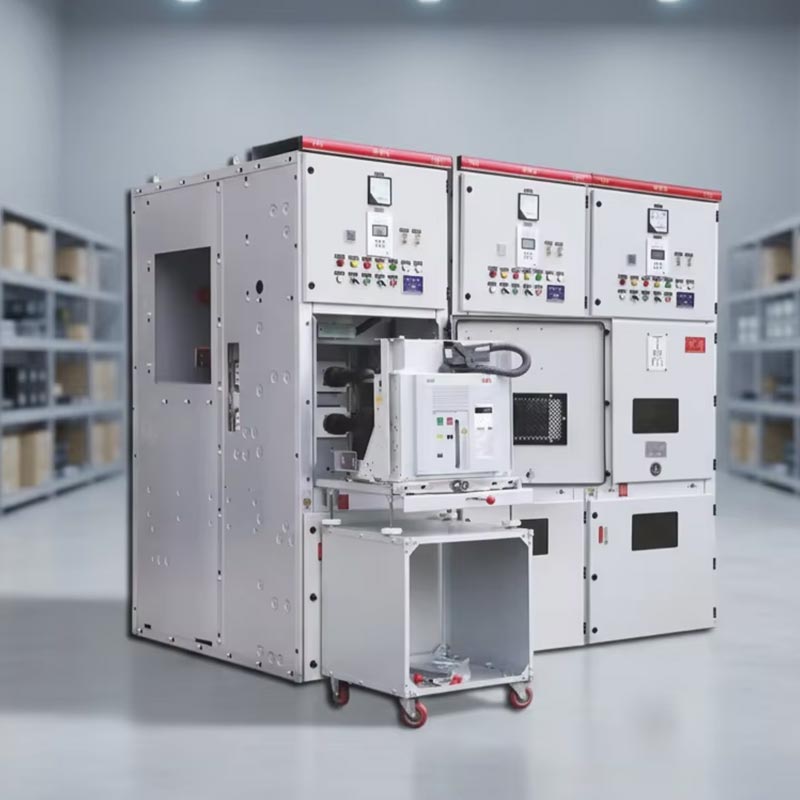

Usune Kyn28 Switchgear 12kV یک دستگاه توزیع برق فشار قوی داخلی با ولتاژهای نامی 3.6kV است. 7.2kV و 12kV مناسب برای سیستم های برق سه فاز AC 50/60Hz. این یک تجهیزات الکتریکی اصلی در قدرت مدرن است حوزه های انتقال و توزیع، توزیع برق صنعتی و تامین برق ساختمان های تجاری. محصول یک ساختار زرهی و محصور فلزی را اتخاذ می کند که واحدهای عملکردی را به طور کامل از هم جدا می کند مانند کلیدهای مدار، شینه ها، کابل ها و کنترل ابزار دقیق این طراحی از همان ابتدا گسترش گسل های قوس الکتریکی را حذف می کند. هم هست مجهز به واگن برقی خلاء مدار شکن قابل برداشت که امکان تعمیر و نگهداری سریع و جایگزینی بدون بسته شدن را فراهم می کند. پایین شینه، به طور کامل نیازهای اصلی سیستم های قدرت را برای عملکرد ایمن، پایدار و کارآمد برآورده می کند و تعمیر و نگهداری

تابلو برق فشار ضعیف

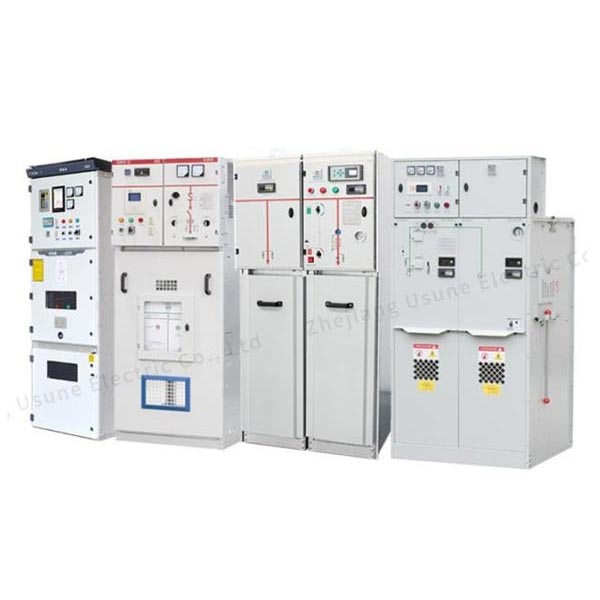

تابلو برق ولتاژ متوسط

پارامترهای فنی اصلی

ساختار محفظه مستقل

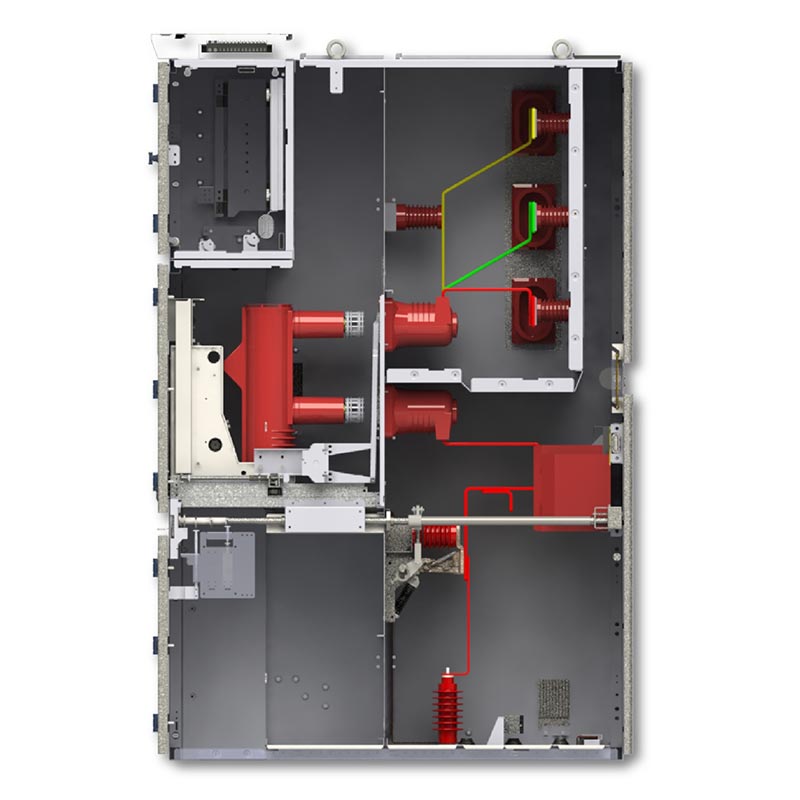

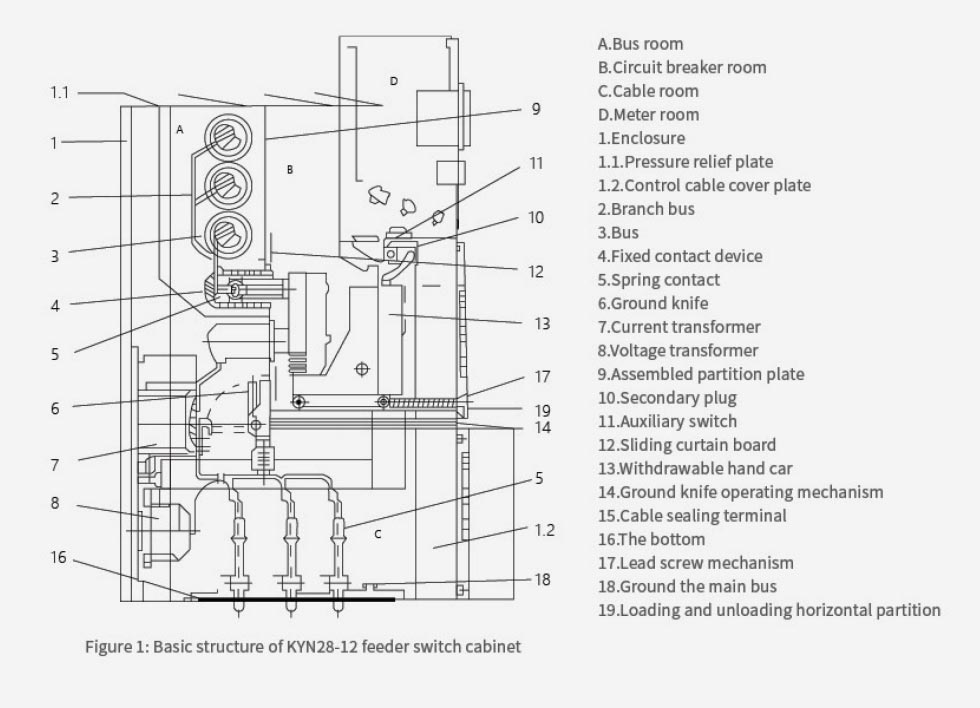

سوئیچ‌گیر 12 کیلوولت Kyn28 از طراحی محفظه مدولار با جداسازی تمام فلزی استفاده می‌کند. چهار حوزه عملکردی کاملاً مستقل هستند و به طور مؤثر از انتشار خطا جلوگیری می کنند:

1. محفظه قطع کننده مدار: یک واگن برقی خلاء را نصب می کند، مجهز به راهنمایی دقیق و مکانیسم های به هم پیوسته برای اطمینان از حرکت ایمن ترولی.
2. محفظه شینه: چیدمان محصور شینه های اصلی و شاخه با عملکرد عایق عالی، اجتناب از خطر اتصال کوتاه فاز به فاز/فاز به زمین
3. محفظه کابل: فضای کافی، مناسب برای اتصالات کابل چند مداره، تسهیل کابل کشی، سیم کشی، و تست کردن
4. محفظه ابزار و کنترل: دستگاه های حفاظتی، ابزار اندازه گیری و مدار کنترل را یکپارچه می کند قطعات برای نظارت و بهره برداری متمرکز.
5. دستگاه کاهش فشار: مجهز به یک فلپ مخصوص کاهش فشار در بالا، می تواند به سرعت قوس را آزاد کند. فشار در صورت بروز خطاهای داخلی، تضمین ایمنی کابینه و پرسنل.

مزایای محصول اصلی

1. طراحی گاری دستی قابل جابجایی

مدار شکن، PT و سری گاری دستی جداکننده کاملاً قابل تعویض هستند. در طول تعمیر و نگهداری، به سادگی حذف کنید گاری دستی معیوب و فشار دادن گاری دستی یدکی برای بازیابی سریع برق بدون قطع کل شین، به طور قابل توجهی زمان تعمیر و نگهداری قطع برق را کاهش می دهد.

2. قفل مکانیکی جامع "پنج پیشگیری":

- از باز و بسته شدن تصادفی کلیدهای مدار جلوگیری می کند.
- از برداشتن/فشار دادن گاری دستی قطع کننده مدار تحت بار جلوگیری می کند.
- از بسته شدن تصادفی سوئیچ اتصال به زمین در هنگام برق جلوگیری می کند.
- هنگام بسته شدن سوئیچ زمین، از برق رسانی تصادفی جلوگیری می کند.
- از ورود تصادفی به محفظه های پر انرژی جلوگیری می کند.

3. ایمنی و نگهداری بهینه

طراحی عملیات و تعمیر و نگهداری تمام جلو، نیاز به فضای تعمیر و نگهداری عقب را از بین می برد و به طور موثر باعث صرفه جویی می شود فضای طبقه در اتاق توزیع؛ کابینت دارای یک بخاری متراکم داخلی است که با رطوبت بالا سازگار است محیط ها، از خطاهای عایق ناشی از تراکم جلوگیری می کند.

4. عایق بالا و مقاومت در برابر خطا

Kyn28 Switchgear 12kV از مواد عایق باکیفیت و عایق با فاصله علمی استفاده می کند و به این نتیجه می رسد. سطح عایق بالا به طور موثر در برابر اتصال کوتاه، اضافه ولتاژ و سایر خطاهای الکتریکی مقاومت می کند. ترکیب شده است با ساختار زره فلزی خود، از قابلیت های کنترل قوس قوی برخوردار است.

انواع برنامه های اصلی

1. کابینت خط ورودی: برق را از منابع بالادستی دریافت می کند که دریافت برق و حفاظت کلی را فراهم می کند.
2. کابینت خط خروجی: برق را بین بارها، موتورها و دیگر مدارهای ترمینال توزیع می‌کند و محافظت می‌کند.
3. کابینت اندازه گیری PT و ولتاژ: ولتاژ سیستم را نظارت می کند و حفاظت از اضافه ولتاژ را فراهم می کند.
4. کابینت اندازه گیری: ابزار اندازه گیری انرژی را برای آمار دقیق مصرف انرژی یکپارچه می کند.
5. کابینت بخش شینه: عملکرد بخش بندی شده، جداسازی و حفاظت از بخش های شینه را فعال می کند.
6. کابینت ایزوله: عایق الکتریکی را فراهم می کند و از نگهداری ایمن اطمینان می دهد.

مورد کاربردی دنیای واقعی

مورد 1: پروژه توزیع برق 10 کیلوولت برای یک مرکز داده بزرگ در شرق چین

الزامات پروژه: مرکز داده به 99.99% در دسترس بودن برق و خطای صفر و بسیار پایدار نیاز دارد. سیستم توزیع برق ولتاژ متوسط برای اطمینان از تامین برق بدون وقفه برای بارهای اصلی مانند سرورها و تجهیزات خنک کننده

راه حل: یک سیستم توزیع برق کامل با استفاده از واحدهای 12 کیلو ولتی Usune Kyn28 Switchgear ساخته شد که شامل کابینت ورودی، کابینت اندازه گیری، کابینت PT و 12 کابینت خروجی. دارای اتصال کوتاه 40 کیلو آمپری است شکن های مدار خلاء ظرفیت شکستن و دستگاه های حفاظتی یکپارچه هوشمند برای رسیدن به خطای سریع جداسازی و محل دقیق خطا

نتایج عملیاتی: از زمان راه اندازی آن در سال 2023، سیستم بدون هیچ گونه ایرادی و با 100% کار کرده است. میزان دقت در اقدامات حفاظتی زمان قطع برق سالیانه کمتر از 5 دقیقه است که به طور کامل به حداکثر می رسد قابلیت اطمینان منبع تغذیه مورد نیاز مرکز داده و جلوگیری از زیان اقتصادی ده ها میلیون دلار به دلیل قطع برق

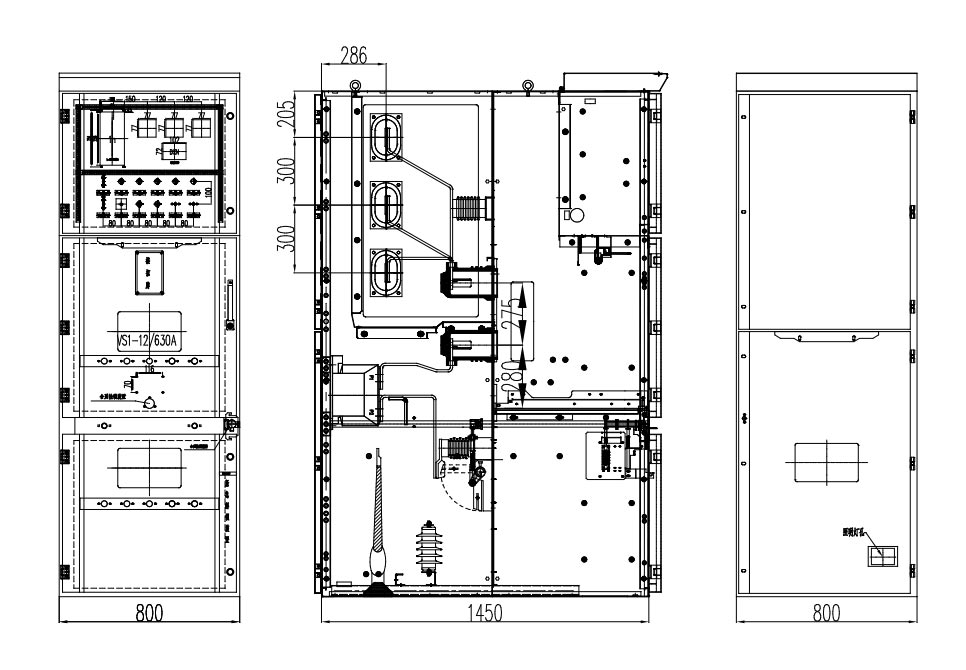

ابعاد خارجی محصول

مرجع پروژه

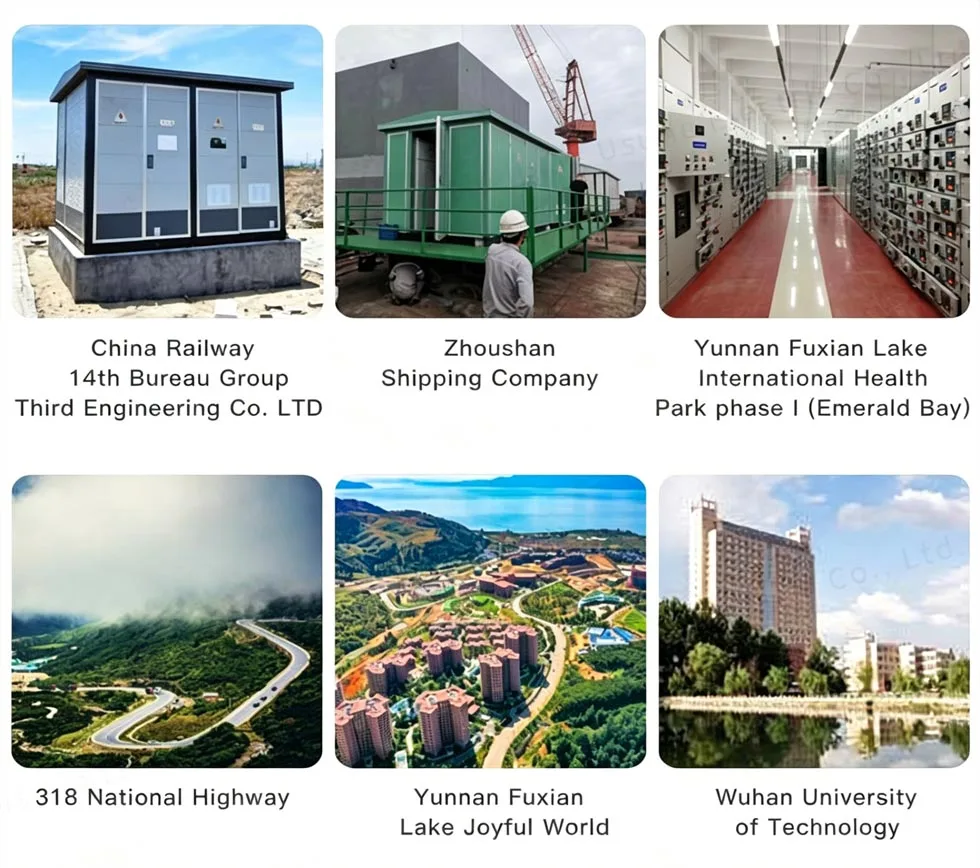

پروژه پرتاب موشک فضایی Cas-Space

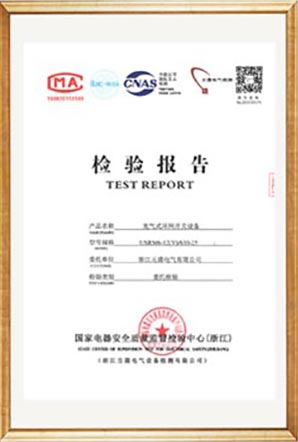

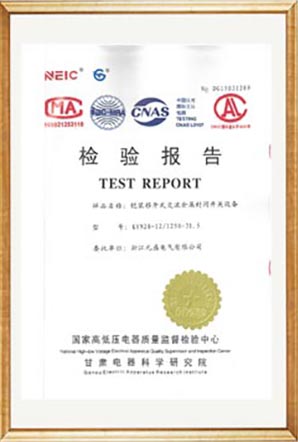

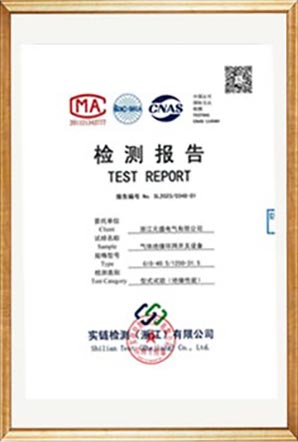

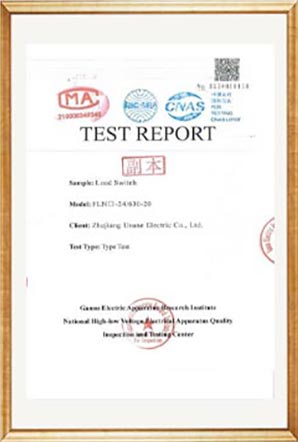

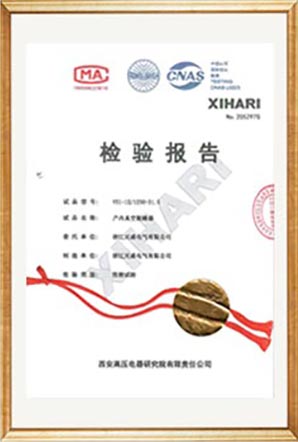

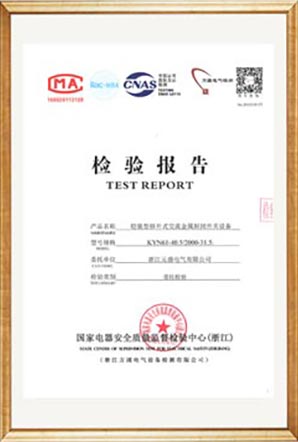

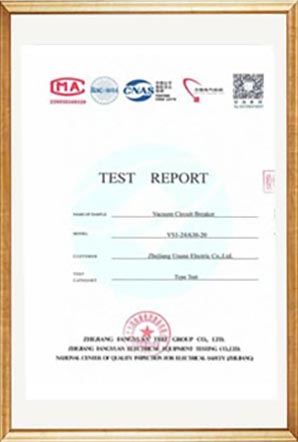

گزارش تست

سوالات متداول

Q1: آیا اینترلاک "پنج ضد" سیستم 12 کیلوولت سوئیچ‌گیر Kyn28 یک مکانیسم قفل کننده مکانیکی است؟ و میشه غیر فعال کرد؟

سیستم قفل کننده "پنج ضد" تابلوی Usune KYN28 از یک طراحی کاملاً مکانیکی و اجباری به هم پیوسته استفاده می کند. بدون مدار باز کردن قفل کمکی الکتریکی، از نظر ساختاری احتمال عملکرد نادرست را از بین می برد. فقط پرسنل تعمیر و نگهداری حرفه ای می توانند به طور موقت قفل آن را با استفاده از ابزارهای تخصصی تحت شرایط ایمن برق باز کنند شکست و زمین شدن؛ در حین کار عادی نمی توان آن را باز کرد. این به طور کامل با IEC و قدرت داخلی مطابقت دارد استانداردهای ایمنی، به حداکثر رساندن ایمنی اپراتورها و تجهیزات.
