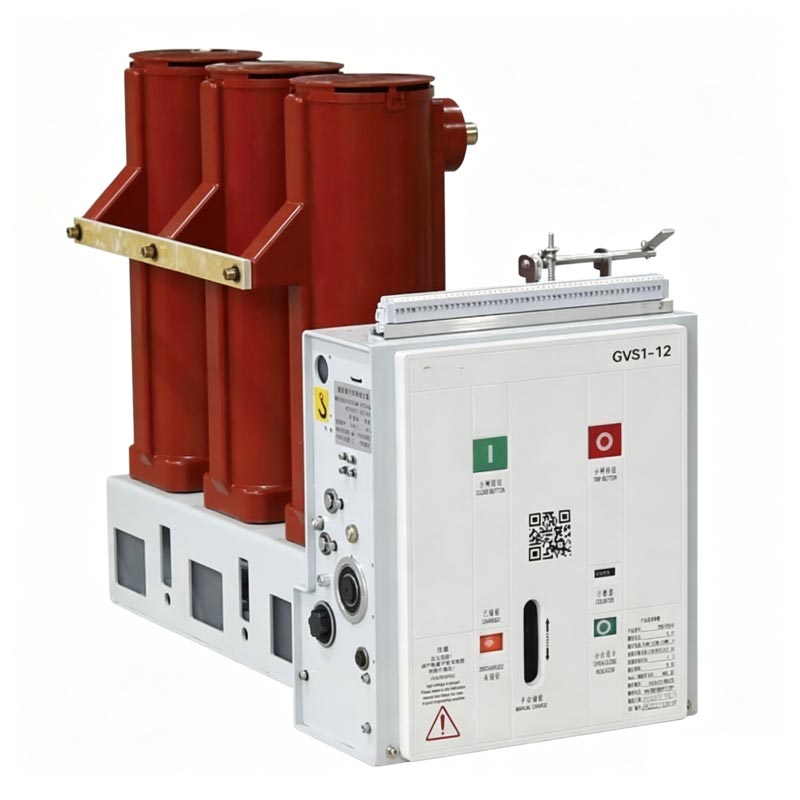

مدار شکن خلاء داخلی Hv

مدار شکن خلاء داخلی HV یک مدارشکن خلاء سه حالته با ولتاژ بالا داخلی است که به صورت "ایمن، قابل اعتماد، کارآمد، بدون نیاز به تعمیر و نگهداری و سازگار با همه سناریوها." برای برق 3.6-12 کیلو ولت مناسب است سیستم‌هایی که به نقاط درد قطع‌کننده‌های مدار سنتی می‌پردازند و به‌عنوان یک واحد حفاظت هسته‌ای برای قدرت عمل می‌کنند شبکه ها و تجهیزات صنعتی.

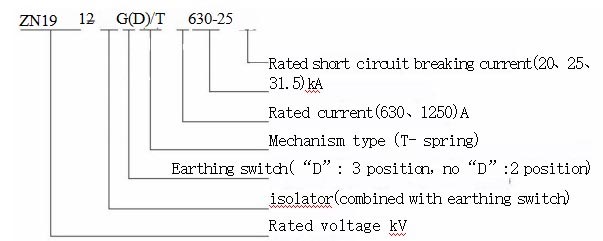

کد و معنی مورد

توجه: اگر کلید اتصال به زمین وجود نداشته باشد، شفت عملیات اتصال به زمین به عنوان یک محور قفل کننده عمل می کند و ابعاد آن بدون تغییر باقی بماند.

مزایای اصلی

1. عملکرد الکترومکانیکی برتر و طول عمر طولانی

ساختار مکانیکی پایدار و عملکرد الکتریکی عالی. طول عمر مکانیکی به 3000 سیکل می رسد سوئیچ ها را قطع کنید، 10000 سیکل برای قطع کننده های مدار و 3000 چرخه برای سوئیچ های زمین. مدار اصلی با استفاده از قطب های تعبیه شده حالت جامد، سازگاری محیطی و قابلیت اطمینان عایق را بهبود می بخشد، عملیات بدون نیاز به تعمیر و نگهداری و کاهش هزینه های نگهداری.

2. طراحی مدولار و عملیات راحت

قاب مدولار چندین مؤلفه هسته را ادغام می کند و به طراحی مینیاتوری دست می یابد. مکانیسم عملیاتی می تواند به طور مستقل تعویض و نگهداری شود، از عملکرد دستی، ذخیره انرژی AC/DC و کنترل از راه دور پشتیبانی می کند. انطباق با نیازهای عملیاتی مختلف و بهبود کارایی.

3. حفاظت های متعدد برای جلوگیری از سوء عملکرد

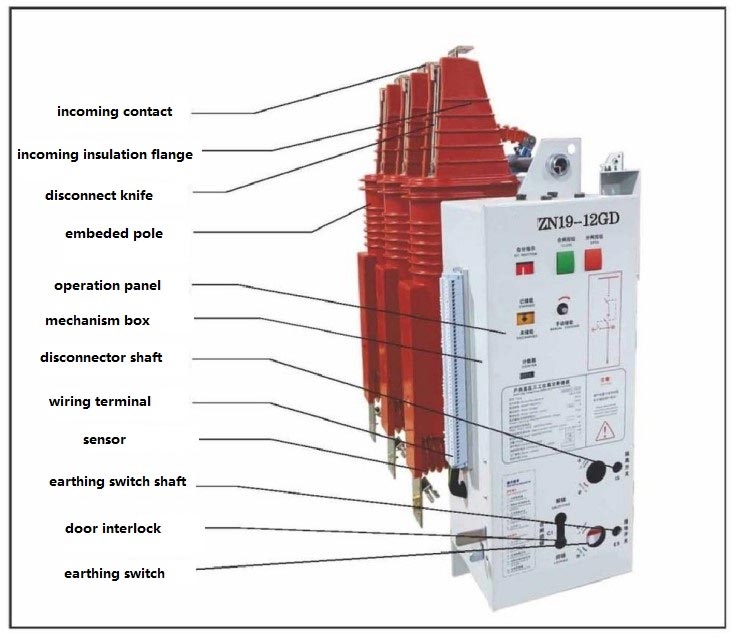

مدار شکن خلاء داخلی HV مجهز به دستگاه های الکترومکانیکی جامع است. را جداکننده پس از خاموش شدن دارای یک شکستگی قابل مشاهده است، درب کابینت با کلید اتصال به زمین قفل شده است و خط خروجی مجهز به سنسور نشانگر خط زنده بدون تماس است که به طور جامع عملکرد و عملکرد را تضمین می کند ایمنی تجهیزات

4. برنامه های کاربردی همه کاره

با انواع کابینت سازگار است و می تواند در جهت جلو و عقب نصب شود. مناسب برای انواع مختلف بارها، به ویژه برای سناریوهایی که شامل عملیات مکرر و جریان اتصال کوتاه چندگانه است، مناسب است وقفه، رفع نیازهای مختلف توزیع برق.

پارامترهای فنی اصلی

مورد کاربردی دنیای واقعی

یک مطالعه موردی از یک شرکت صنعتی و معدنی متوسط در شرق چین، عملی بودن محصول را تأیید می‌کند. ارزش: سیستم توزیع برق 10 کیلوولت شرکت در ابتدا از کلیدهای مدار روغن سنتی استفاده می کرد که آسیب دید از تلفات زیاد، تعمیر و نگهداری پیچیده و نرخ شکست بالا (8%). پس از تعویض مدار معیوب با HV مدار شکن خلاء داخلی در سال 2023، عملکرد بدون تعمیر و نگهداری به دست آمد و 30000 RMB در تعمیر و نگهداری سالانه صرفه جویی کرد. هزینه ها، کاهش مصرف انرژی تا 68٪، کاهش میزان خرابی به زیر 1٪ و تضمین عملکرد پایدار برای 18 ماه ها بدون شکست این به طور کامل ارزش محصول را در "کاهش هزینه، بهبود کارایی و ایمنی، توانایی های حرفه ای Usune را به عنوان یک تامین کننده به نمایش می گذارد.

دستورالعمل استفاده و نگهداری محصول

1. شرایط عملیاتی قابل اجرا

مدار شکن خلاء داخلی HV برای محیط های داخلی با ارتفاعات ≤1000 متر، شدت لرزه ای ≤8 مناسب است. درجه، و بدون خوردگی انفجاری یا لرزش شدید، با میانگین رطوبت روزانه <95٪ و میانگین ماهانه رطوبت کمتر از 90 درصد برای ارتفاعات بالای 1000 متر، محاسبات حرفه ای در هنگام انتخاب مورد نیاز است.

2. رویه های عملیاتی

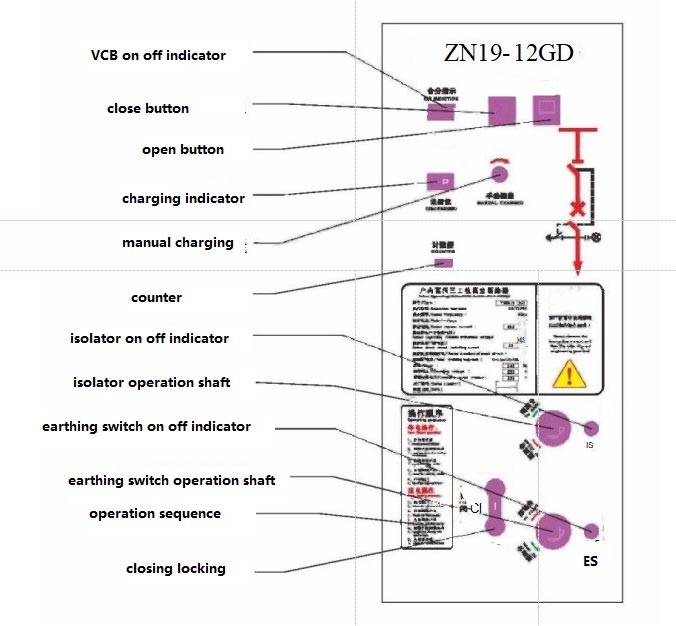

پشتیبانی از عملیات دستی و الکتریکی: عملکرد دستی به یک دسته اختصاصی ذخیره انرژی برای انرژی نیاز دارد ذخیره سازی قبل از بستن و باز کردن مدار شکن؛ عملیات الکتریکی نیاز به اتصال به برق ثانویه دارد تامین، ذخیره انرژی و بهره برداری از طریق دکمه های کنترلی. سوئیچ جداکننده در جهت عقربه های ساعت باز می شود و بسته می شود خلاف جهت عقربه های ساعت درب کابینت و سوئیچ اتصال به زمین برای ایمنی قفل شده اند.

3. الزامات نگهداری

کل واحد بدون تعمیر و نگهداری است. قطع کننده خلاء فقط در صورت آسیب خارجی باید بازرسی شود مشکوک مکانیسم عملیاتی نیاز به بازرسی منظم دارد و قسمت بیرونی باید بعد از 5 سال تمیز شود عملیات یا پس از تعمیر و نگهداری تعمیر و نگهداری باید توسط پرسنل واجد شرایط انجام شود. منبع تغذیه کمکی ابتدا باید قطع شود

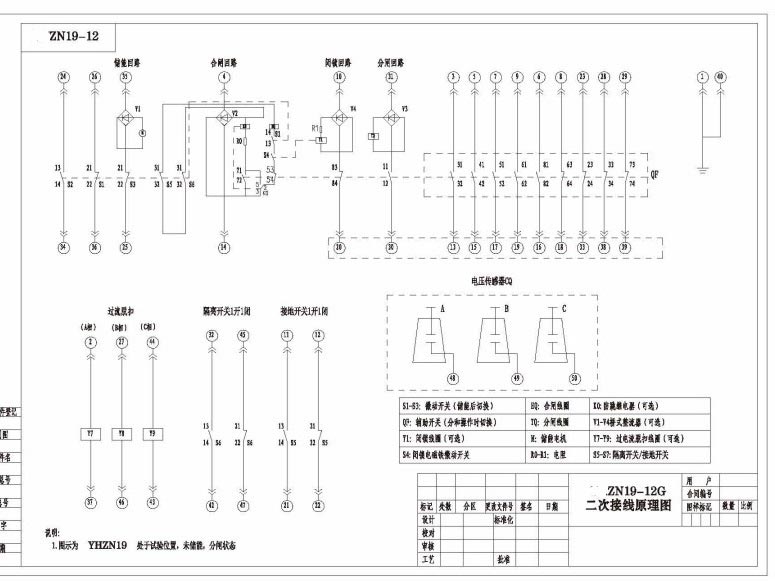

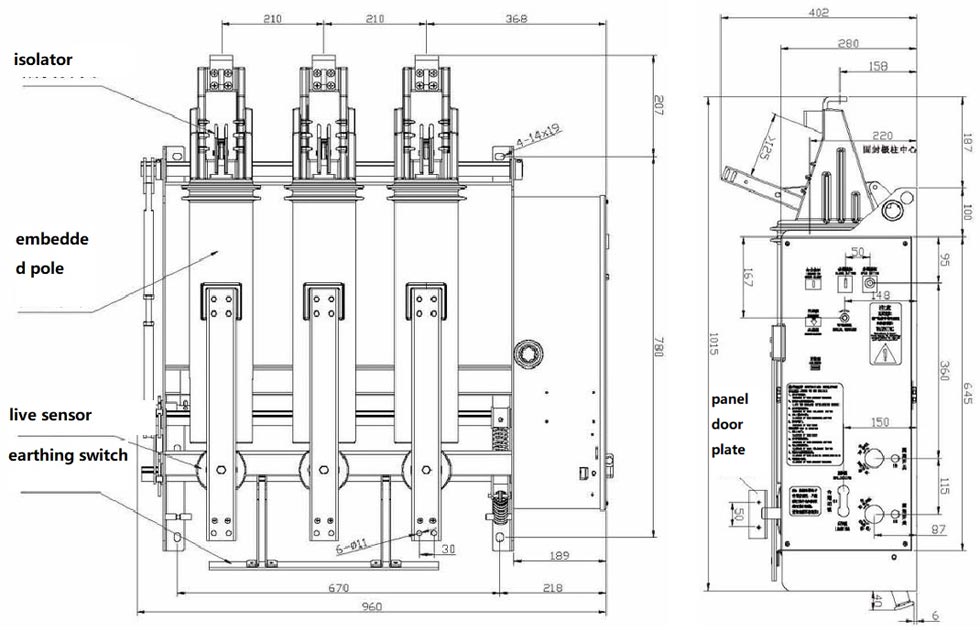

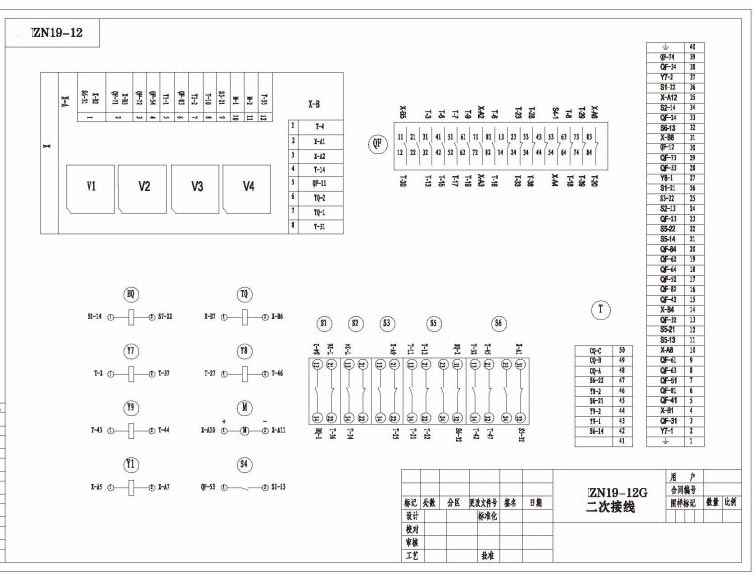

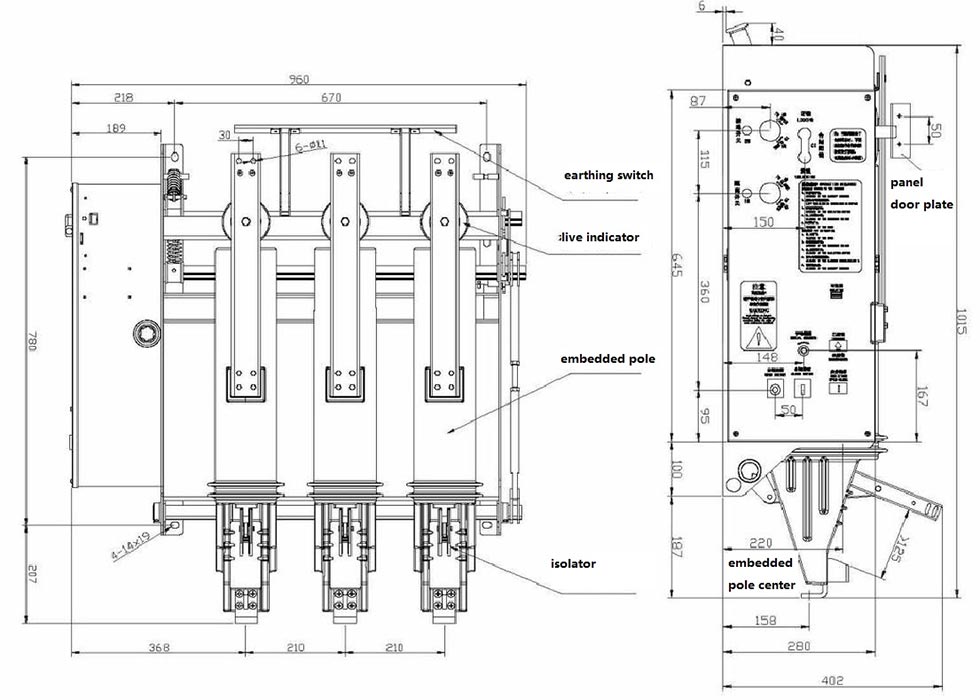

ابعاد بیرونی و نمودار سیم کشی

نصب معکوس ZN19-12GD/(1250)-(31.5).

ZN19-12GD/(1250)-(31.5) نصب معمولی

ضمانت برند و مزایای مشارکت

به عنوان یک تولید کننده حرفه ای، Usune دارای یک کارخانه مدرن است. مدار شکن خلاء داخلی HV ما تحت تأثیر قرار می گیرد عملکرد دقیق و تست شکست مکانیکی قبل از خروج از کارخانه؛ بسته بندی و حمل و نقل هستند استاندارد شده برای اطمینان از رسیدن تجهیزات در شرایط خوب. Usune به عنوان یک تامین کننده داخلی با کیفیت بالا در چین راه حل های سفارشی، خدمات پس از فروش جامع و تحویل سریع را ارائه می دهد. محصولات ما به خارج از کشور صادر می شود ما را به انتخابی ارجح در صنعت برای کیفیت برتر خود تبدیل می کند و ما به طور مداوم موارد قابل اعتمادی را در اختیار کاربران قرار می دهیم راه حل های توزیع برق
