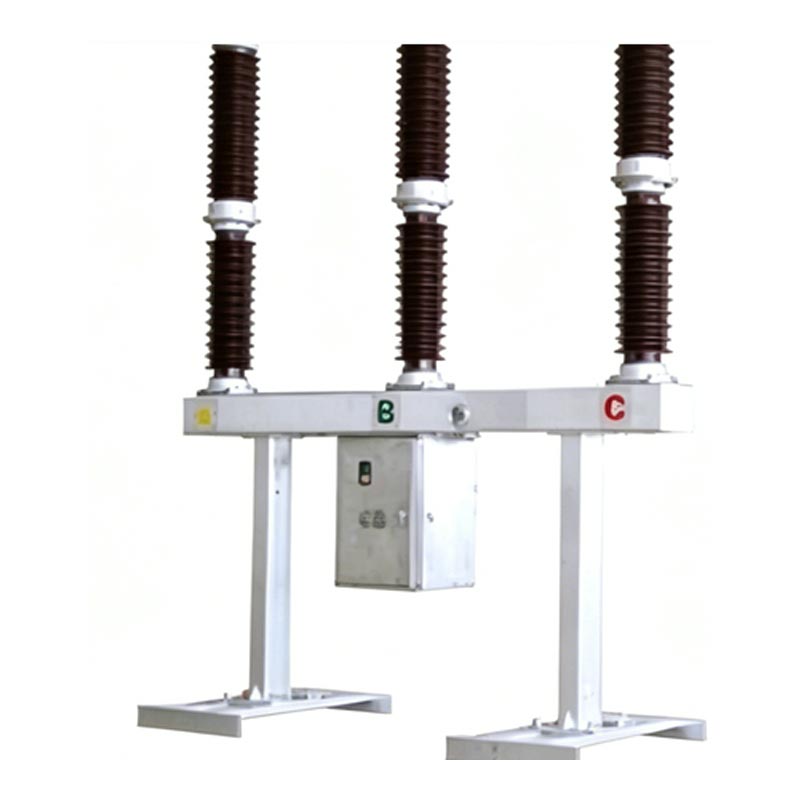

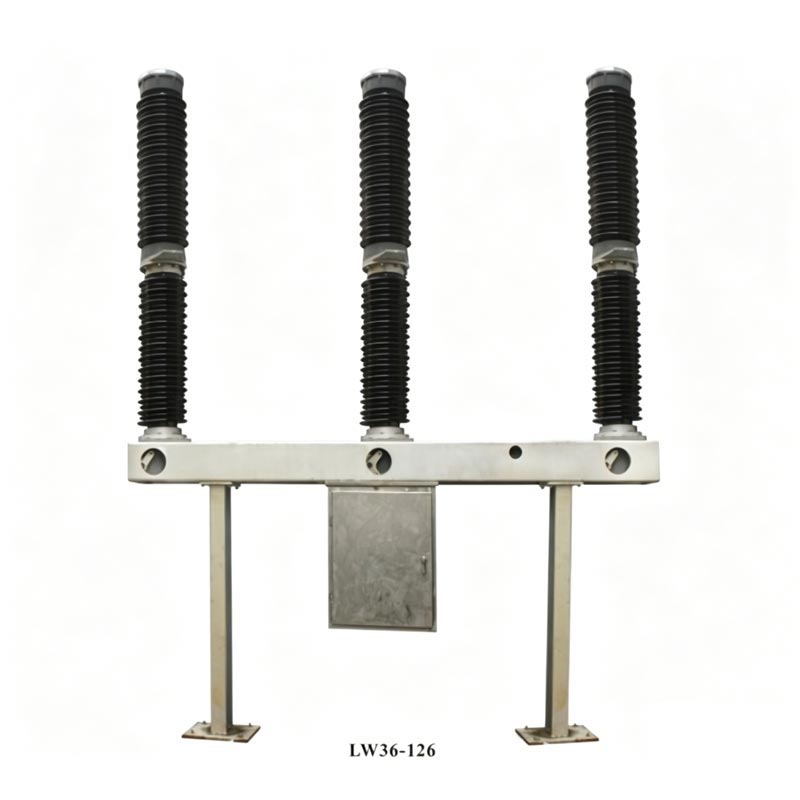

کلید قطع کننده مدار 126 کیلوولت سولفور هگزا فلوراید Usune LW36-110 یک دستگاه اصلی برای کنترل و محافظت از سیستم های انتقال و تبدیل 110 کیلو ولت و همچنین می تواند به عنوان یک قطع کننده مدار و تجهیزات سوئیچینگ استفاده شود. گروه این محصول یک ساختار خاموش کننده قوس الکتریکی یکپارچه با هر فاز به صورت تک تکیه گاه دارد. واحد تک شکسته هر سه فاز بر روی یک قاب نصب می شوند و از طریق فنر به پیوند مکانیکی می رسند مکانیزم عملیاتی قسمت بالای محصول شامل بوش چینی محفظه خاموش کننده قوس، بخش میانی است. شامل بوش و قاب چینی پشتیبانی و جعبه مکانیزم شامل اجزای کنترل الکتریکی است در زیر قاب به حالت تعلیق درآمده و منجر به ساختاری فشرده و عملکرد راحت می شود.
مطابق با استانداردهای چینی GB1984-2003 "قطع کننده های مدار ولتاژ بالا" و "ولتاژ بالا" IEC62271-100:2001 کلید و کنترل - قسمت 100: قطع کننده های مدار ولتاژ بالا" و تست های سخت کارخانه ای را پشت سر گذاشته و صدور گواهینامه برای اطمینان از انطباق و قابلیت اطمینان محصول.
از اصل خاموش کردن قوس "انبساط حرارتی + دمیدن کمکی" استفاده می کند که منجر به قوس کوتاه می شود. زمان خاموش کردن، عمر الکتریکی طولانی و سر و صدای کم عملیات؛ از گاز SF6 با عایق و قوس عالی استفاده می کند خواص خاموش کردن به عنوان یک محیط، از بین بردن خطر احتراق و انفجار، آن را مناسب برای مناطق پرجمعیت
مکانیسم فنری دارای عمر مکانیکی تا 6000 سیکل، نرخ نشت گاز SF6 سالانه ≤0.5٪ است. و مقاومت مدار اصلی ≤80μΩ. پارامترهای فنی کامل و داده های آزمایشی پایداری محصول را تأیید می کند.
سازگاری گسترده با محیط های خشن در فضای باز، با محدوده دمایی -30 تا +40 درجه سانتیگراد و ارتفاع از ارتفاع ≤3000 متر. مقاومت قوی در برابر باد، یخ و زلزله، پاسخگویی به نیازهای سناریوهای مختلف پروژه برق.
سوئیچ قطع کننده مدار هگزا فلوراید سولفور 126 کیلو ولت دارای عملکرد الکتریکی عالی با پارامترهای اصلی است. مطابق با استانداردهای بالای تجهیزات برق 126 کیلوولت، عملکرد پایدار در سیستم های قدرت پیچیده را تضمین می کند. هسته کلیدی پارامترها به شرح زیر است:
| مورد | واحد | پارامتر فنی |
| ولتاژ نامی | کیلوولت | 110 |
| جریان رتبه بندی شده | A | 3150 |
| جریان قطعی نامی اتصال کوتاه | kA | 40 |
| فشار گاز رتبهبندی شده SF6 (20℃) | MPa | 0.5 |
| زمان بسته شدن | اماس | ≤145 |
| زمان افتتاحیه | اماس | ≤60 |
| زندگی مکانیکی | بار | 6000 |
سوئیچ قطع کننده مدار هگزا فلوراید سولفور 126 کیلو ولت از سه فاز تشکیل شده است که هر فاز مجهز به یک سیستم خود انرژی می باشد. محفظه خاموش کننده قوس، دستگاه عایق پشتیبانی، جاذب و ساختار ضد نشت. کاربردهای آب بندی استاتیکی حلقه های O و درزگیر، در حالی که آب بندی پویا از آب بندی فشرده سازی فنر استفاده می کند و از هوابندی عالی اطمینان می دهد. را بخش انتقال، قطع کننده مدار تک قطبی و مکانیسم عملیاتی را به هم متصل می کند و به طور موثر انتقال می دهد نیروی عملیاتی؛ مکانیزم عملکرد فنر دارای یک جعبه مکانیزم داخلی است که انرژی الکتریکی دستی را ارائه می دهد عملکردهای ذخیره سازی و بسته شدن مجدد، ارائه عملکرد انعطاف پذیر و قابل اعتماد.
1. حالت بسته شدن: جریان سیستم یک مدار را از طریق پایانه ها، کنتاکت های ثابت، کنتاکت های متحرک، سیلندرها تشکیل می دهد.
و تماس های میانی، اطمینان از انتقال طبیعی برق.
2. عملیات قطع: تحت عمل مکانیسم عملیاتی، کنتاکت متحرک به سمت پایین حرکت می کند و یک
قوس الکتریکی هنگام جدا شدن تماس های متحرک و ثابت. گاز فشرده SF6 در سیلندر قوس را می دمد
از طریق نازل، و قوس زمانی که جریان از صفر عبور کند خاموش می شود.
3. سیستم گاز SF6: مجهز به تراکم سنج SF6 یکپارچه و کنترل کننده با جبران دما، آن را
می تواند فشار گاز را در زمان واقعی نظارت کند. وقتی فشار خیلی کم است، یک زنگ هشدار به صدا در می آید و مکانیسم فعال می شود
برای جلوگیری از آسیب مکانیکی قفل شده است.

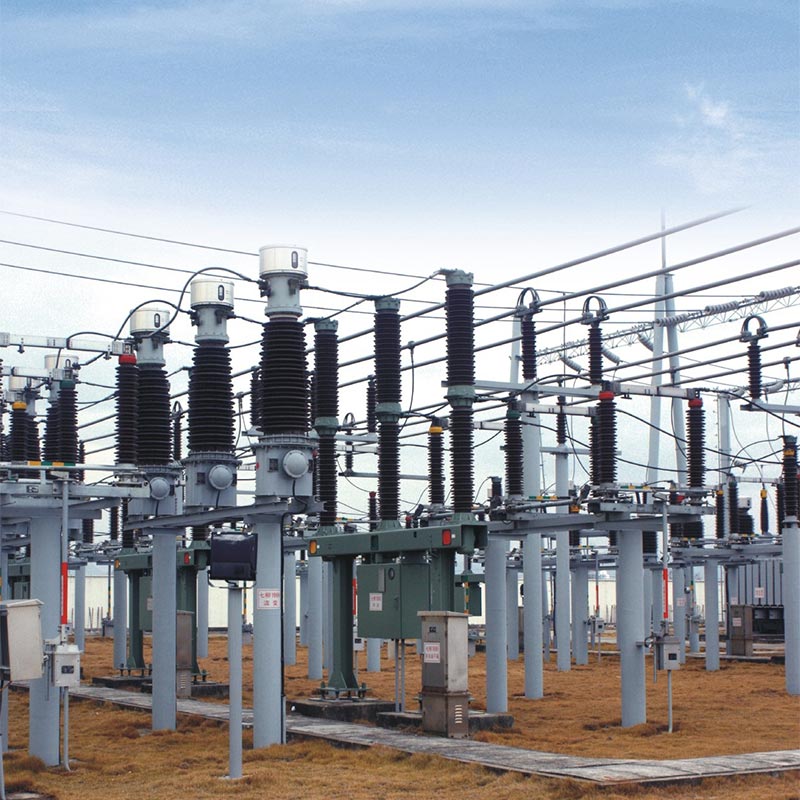

در سال 2024، کلید قطع کننده مدار 126 کیلوولت سولفور هگزا فلوراید Usune LW36-110 با موفقیت بر روی یک کلید 110 کیلوولت اعمال شد. پروژه انتقال و تبدیل در شمال چین. این پروژه با هدف حل مشکل ناکافی بود ظرفیت تامین برق در مناطق روستایی و حومه شهر سایت پروژه دارای اختلاف دمای زیادی است (-25 درجه سانتیگراد تا +38 درجه سانتیگراد) و طوفان های شن مکرر، که تقاضاهای بسیار زیادی را برای سازگاری و قابلیت اطمینان محیطی ایجاد می کند. تجهیزات قدرت
به عنوان تامین کننده تعیین شده برای این پروژه، Usune 28 قطع کننده مدار LW36-110 ارائه کرد. کارخانه ارسال شد تکنسین های حرفه ای برای ارائه راهنمایی در محل برای نصب، راه اندازی و عملیات آزمایشی. بعد از هشت ماه کارکرد پایدار، محصول به صفر خرابی دست یافت، با نرخ نشت گاز SF6 بسیار کمتر از الزامات استاندارد (تست واقعی ≤0.3٪)، و سرعت پاسخ باز و بسته شدن کاملاً مطابق با طراحی پروژه است. استانداردها پس از بهره برداری از پروژه، به طور موثر پایداری شبکه برق محلی را بهبود بخشید. قطع برق ناشی از خرابی تجهیزات را کاهش داد و از صاحب پروژه و محلی به رسمیت شناخته شد بخش برق، به طور کامل سازگاری محیطی عالی و عملکرد عملیاتی قابل اعتماد را تأیید می کند قطع کننده مدار 126 کیلوولت SF6 Usune در شرایط کاری واقعی.
A1: عمر مکانیکی محصول 6000 چرخه است و عمر کارکرد مداوم توصیه شده 12 سال است. کلید نکات نگهداری: بازرسی های معمول هفتگی (یکپارچگی عایق، فشار گاز SF6 و غیره)؛ نگهداری سالانه هر 3 سال (تمیز کردن عایق ها، اندازه گیری مقاومت مدار اصلی و غیره)؛ زمانی که محصول به شرایط نگهداری (به عنوان مثال، 20 قطع اتصال کوتاه با ظرفیت کامل)، تماس های قوس، جاذب، و حلقه های آب بندی نیاز به تعویض دارند. سازنده پرسنل حرفه ای را برای ارائه راهنمایی در محل برای تعمیر و نگهداری می فرستد.
ج2: بله. این محصول به طور خاص برای محیط های خشن در فضای باز طراحی شده است، با سازگاری قوی با بالا ارتفاعات و دمای پایین برای ارتفاعات تا 3000 متر مناسب است و می تواند دمای پایین را نیز تحمل کند 30- درجه سانتیگراد، به طور کامل نیازهای مناطق مرتفع و سرد مانند غرب چین را برآورده می کند. علاوه بر این، جعبه مکانیزم دارای بخاری داخلی است که محافظت در برابر رطوبت و یخ زدگی در هنگام باران، برف و سرمای شدید را فراهم می کند فصل، تضمین عملکرد پایدار.
Zhejiang Usune Electric Co., Ltd.، به عنوان تولید کننده حرفه ای تجهیزات برق فشار قوی در چین، دارای یک خط تولید کامل و یک سیستم کنترل کیفیت دقیق است. کارخانه مجهز به پیشرفته است تجهیزات تست، و هر محصول قبلا تحت خلاء، پر کردن گاز و آزمایش عملکرد مکانیکی قرار می گیرد ترک کارخانه برای اطمینان از کیفیت محصول. به عنوان یک تامین کننده قابل اعتماد، Usune خدمات پس از فروش یک مرحله ای را ارائه می دهد. از جمله راهنمایی نصب در محل، راه اندازی، آموزش تعمیر و نگهداری و تامین قطعات یدکی. یک حرفه ای تیم فنی به سرعت به نیازهای کاربر پاسخ می دهد و عملکرد پایدار طولانی مدت تجهیزات را تضمین می کند.
