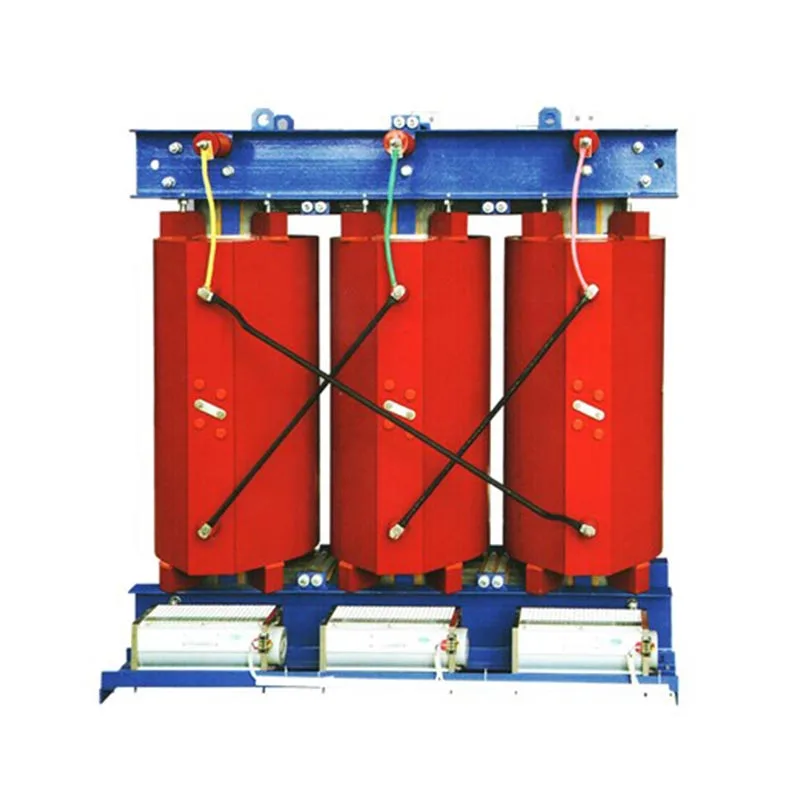

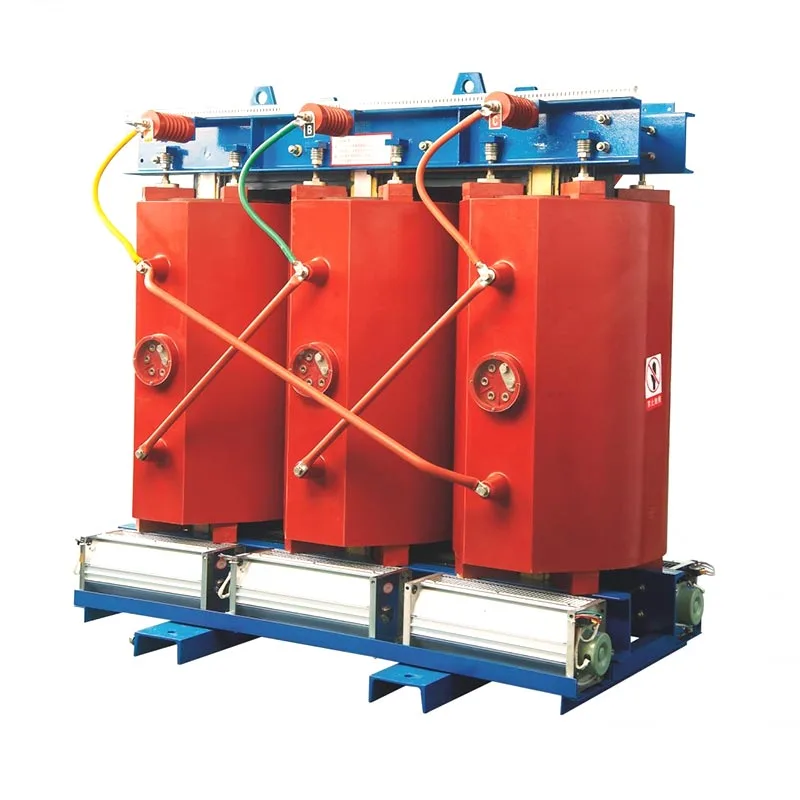

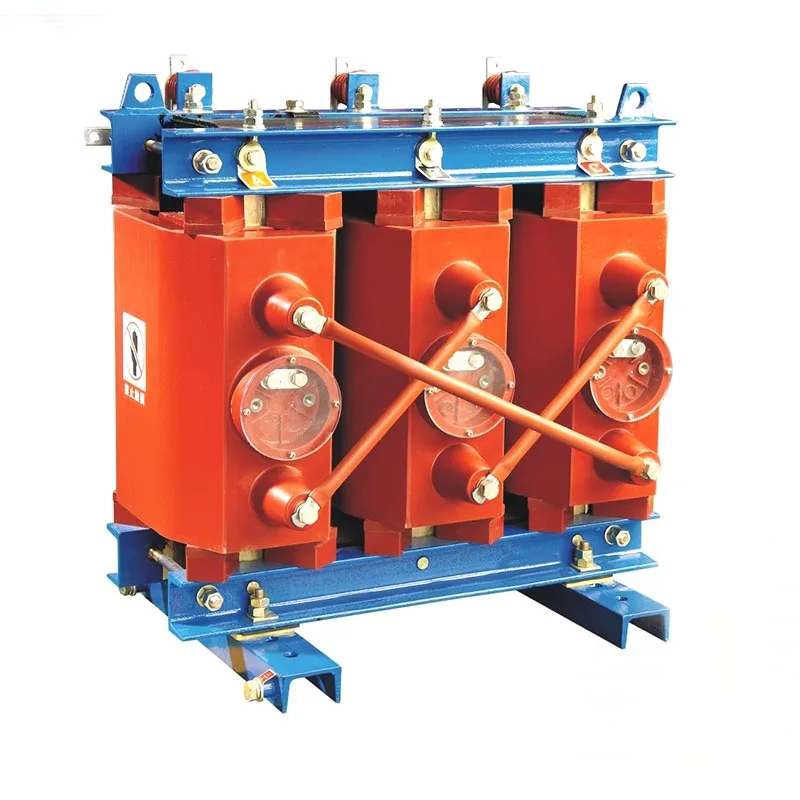

ترانسفورماتور نوع خشک 11kV 1000kVA Usune یک ترانسفورماتور قدرت کم مصرف و بدون روغن به طور مستقل است. توسط Zhejiang Usune Electric توسعه و تولید شده است. برخلاف ترانسفورماتورهای سنتی غوطه ور در روغن، این واحد از طراحی عایق هوا و هوا خنک استفاده می کند که اساساً خطرات ایمنی مانند نشت روغن، آتش سوزی را حذف می کند. و انفجارها بدون تولید آلاینده یا انتشار گازهای مضر عمل می کند که آن را بسیار مناسب می کند سناریوهای منبع تغذیه شامل فضاهای محدود، تراکم جمعیت بالا و استانداردهای سختگیرانه زیست محیطی.
این محصول که در خطوط تولید استاندارد ساخته شده است، به شدت به صنعت برق ملی پایبند است استانداردها و تست های عملکردی دقیقی را پشت سر گذاشته است. با عملکرد پایدار، محیطی قوی مشخص می شود انطباق پذیری و هزینه های نگهداری کم، به عنوان یک جزء اصلی سیستم های توزیع برق هوشمند عمل می کند در بخش های عمرانی، تجاری، صنعتی و حمل و نقل ریلی.
این واحد از مواد عایق مقاوم در برابر درجه حرارت بالا استفاده می کند و فاقد روغن عایق است، به طور کامل از بین بردن حوادث ایمنی مانند نشت روغن، آتش سوزی یا انفجار. قادر به عملیات پایدار و طولانی مدت تحت بارهای بالا، سطح بالایی از ایمنی را ارائه می دهد و آن را برای محیط هایی با ایمنی الکتریکی شدید ایده آل می کند الزامات، مانند بیمارستان ها، مدارس، و مترو.
این واحد بدون آلودگی نفتی یا انتشار گازهای مضر، مطابق با منبع تغذیه سبز و کم کربن کار می کند. استانداردها این امکان نصب مستقیم در داخل ساختمان را بدون نیاز به تجهیزات کمکی مانند روغن اختصاصی فراهم می کند گودال ها یا پارتیشن های مقاوم در برابر آتش، به طور موثر هزینه های ساخت و ساز و بازسازی پروژه را کاهش می دهد.
طراحی های بهینه شده هسته و سیم پیچ به طور قابل توجهی نویز عملیاتی را کاهش می دهد و نیازهای لازم برای برق آرام داخل ساختمان را برآورده می کند عرضه علاوه بر این، واحد سطح تخلیه جزئی بسیار کم را نشان می دهد که به طور موثر از عایق جلوگیری می کند پیری و کاهش عملکرد، در نتیجه تضمین عملکرد پایدار طولانی مدت و گسترش خدمات تجهیزات زندگی
استفاده از ورق های فولادی سیلیکونی با کیفیت بالا همراه با فرآیندهای سیم پیچی بهینه، تجهیزات را به میزان قابل توجهی افزایش می دهد تلفات بدون بار و بار را کاهش می دهد. این به طور موثر مصرف طولانی مدت انرژی را کاهش می دهد و به کاربران در صرفه جویی در انرژی کمک می کند کاهش هزینه های عملیاتی
این تجهیزات با طراحی ساختاری عایق هوا و هوا خنک، نیاز به روغن عایق یا روش های پیچیده تعمیر و نگهداری؛ فقط بازرسی های بصری ساده و دوره ای مورد نیاز است. کاملا مناسب است سناریوهای توزیع برق بدون نظارت، به شدت هزینه های عملیات و نگهداری طولانی مدت را کاهش می دهد.
تجهیزات برای مقاومت در برابر رطوبت، مقاومت در برابر گرد و غبار و تحمل دما تحت پردازش تخصصی قرار می گیرند. آن را برای محیط های چالش برانگیز مانند مکان های با رطوبت بالا، ارتفاع بالا و مکان های گرد و غبار مناسب می کند. هست به طور گسترده برای سناریوهای مختلف منبع تغذیه داخلی، از جمله کارگاه های صنعتی، ابزار زیرزمینی قابل استفاده است. تونل ها، متروها، بیمارستان ها و دانشگاه ها.
این محصول دارای ساختار جمع و جور، ردپای کوچک، و طراحی سبک وزن است که به طور قابل توجهی کمتر اشغال می کند فضایی نسبت به ترانسفورماتورهای سنتی غوطه ور در روغن. حمل و نقل راحت و ساده در محل را ارائه می دهد نصب و راه اندازی، به طور موثر ساخت و ساز پروژه و جدول زمانی اتصال به شبکه را کوتاه می کند.
ترانسفورماتور Usune 11kV 1000kVA نوع خشک بر اساس اصل القای الکترومغناطیسی کار می کند. بر خلاف ترانسفورماتورهای سنتی غوطه ور در روغن، از هوا به عنوان تنها واسطه هم برای عایق کاری و هم برای دفع گرما استفاده می کند. بدون نیاز به روغن عایق
هنگامی که جریان متناوب از سیم پیچ اولیه عبور می کند، یک شار مغناطیسی متناوب در آهن ایجاد می کند. هسته، القای نیروی الکتروموتور در سیم پیچ ثانویه از طریق القای الکترومغناطیسی. با پیکربندی دقیق نسبت دور بین سیم پیچ اولیه و ثانویه، واحد تبدیل ولتاژ را از 11 کیلو ولت (بالا ولتاژ) تا 0.4 کیلو ولت (ولتاژ پایین)، تضمین انتقال پایدار برق.
گرمای تولید شده در حین کار از طریق همرفت هوای طبیعی یا اجباری دفع می شود. با تکیه بر عایق هوا و خنک کننده هوا، واحد تبدیل ولتاژ و انتقال نیرو را ایمن، کارآمد و پایدار انجام می دهد.
| مورد | پارامتر فنی |
| ظرفیت رتبه بندی شده | 30 تا 2500 کیلو ولت آمپر (استاندارد: 1000 کیلو ولت آمپر) |
| ولتاژ نامی HV | 10 کیلو ولت / 10.5 کیلو ولت |
| ولتاژ نامی LV | 0.4 کیلو ولت |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| گروه برداری | Dyn11 |
| ولتاژ امپدانس | 4٪ تا 6٪ (استاندارد: 6٪) |
| دمای محیط | -20℃±40℃ |
| ارتفاع | ≤1000 متر |
| رطوبت نسبی | ≤95٪ (بدون تراکم) |
| سایت نصب | فقط استفاده در فضای داخلی |
مطالعه موردی: پروژه بازسازی توزیع نیرو در پارک سایت فرهنگ هنگشان
پارک سایت فرهنگی لیائونینگ هونگشان یک جاذبه فرهنگی و گردشگری در سطح ملی است که به شدت حفظ شده است استانداردهای بالا برای ایمنی الکتریکی و حفاظت از محیط زیست. ترانسفورماتورهای قدیمی قدیمی منطقه خوش منظره خطرات ایمنی مانند ظرفیت ناکافی، مصرف بالای انرژی و نشت یا آتش سوزی احتمالی نفت و دیگر نمی تواند الزامات یک منبع تغذیه پایدار، ایمن و سازگار را برآورده کند.
در سال 2023، منطقه منظره یک سیستم قدرت را ارتقا داد و تجهیزات قدیمی غوطهور در روغن را با Usune 11kV جایگزین کرد. ترانسفورماتورهای نوع خشک 1000 کیلو ولت آمپر از زمان راه اندازی، واحدها با خطای صفر، آلودگی صفر و سطح سر و صدای کم این ارتقاء خطرات ایمنی الکتریکی را کاملاً از بین برده و به طور موثر انرژی را کاهش داده است مصرف، ارائه یک منبع تغذیه پایدار و قابل اعتماد برای عملیات های دیدنی و آثار فرهنگی حفظ - کسب تحسین بالا از مشتری.
این ترانسفورماتور نوع خشک دارای طراحی عایق هوا و هوا خنک است. نیازی به تعویض روغن عایق ندارد خدمات رسانی و شامل هیچ روش تعمیر و نگهداری پیچیده ای نیست. عملیات معمول به بصری ساده محدود می شود بازرسی ها، هزینه های طولانی مدت O&M را به میزان قابل توجهی کاهش می دهد و آن را برای اتاق های توزیع بدون سرنشین ایده آل می کند.
بله، می تواند. این تجهیزات تحت درمان های حرفه ای ضد رطوبت، ضد گرد و غبار و ضد خوردگی قرار می گیرند. به آن اجازه می دهد تا با شرایط پیچیده عملیاتی سازگار شود - از جمله رطوبت تا 95٪ (غیر متراکم)، گرد و غبار بالا سطوح و نوسانات دما قابل توجه است. در کارگاه های صنعتی، زیرزمینی به طور پایدار عمل می کند اتاقهای توزیع و تونلها بدون کاهش عملکرد.
در مقایسه با ترانسفورماتورهای روغنی، مزایای اصلی ترانسفورماتورهای نوع خشک Usune عبارتند از: بدون روغن و بدون آلودگی، ضد آتش و انفجار، کم مصرف با نویز کم و بدون نیاز به تعمیر و نگهداری. آنها نمی کنند به تجهیزات کمکی حفاظت در برابر آتش یا مهار روغن نیاز دارند که ایمنی برتر و O&M ساده را ارائه میدهند. این محصولات برای محیط های داخلی با استاندارد بالا مانند بیمارستان ها، مدارس، مترو و ساختمان های تجاری، در حالی که ترانسفورماتورهای غوطه ور در روغن برای مناطق باز با سختی کمتر مناسب تر هستند. الزامات زیست محیطی و ایمنی
