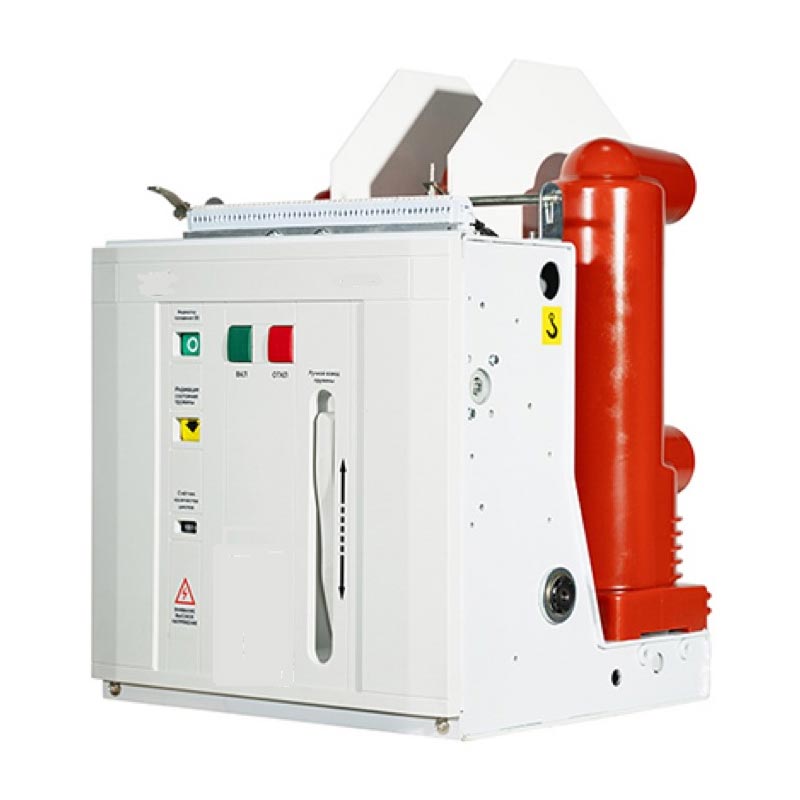

چگونه یک مدارشکن خلاء داخلی از سیستم های توزیع ولتاژ متوسط ​​محافظت می کند؟

یک سیستم توزیع ولتاژ متوسط ​​بین شبکه انتقال و کاربر نهایی قرار دارد. در ولتاژهای 3 کیلو ولت تا 40.5 کیلو ولت کار می کند و نیرویی را حمل می کند که کارخانه ها، ساختمان های تجاری و محله های مسکونی را تغذیه می کند. هنگامی که یک خطا در این سیستم رخ می دهد، جریان خطا می تواند به ده ها هزار آمپر برسد. دستگاهی که این جریان را قطع می کند دستگاه استمدار شکن خلاء فشار قوی داخلی. بر خلاف قطع کننده روغن یا SF6، مدار شکن خلاء از یک قطع کننده خلاء مهر و موم شده برای خاموش کردن قوس استفاده می کند. این طراحی عملکرد بدون نیاز به تعمیر و نگهداری، عمر مکانیکی طولانی و ابعاد جمع و جور را ارائه می دهد که آن را به انتخاب غالب برای تابلو برق ولتاژ متوسط ​​داخلی تبدیل می کند. برای مدیران تدارکات، درک اینکه چگونه قطع کننده مدار خلاء از سیستم توزیع محافظت می کند، برای تعیین تجهیزات مناسب ضروری است.

این راهنما برای خریدارانی نوشته شده است که وظیفه تامین کلیدهای مدار خلاء فشار قوی داخلی برای سیستم های توزیع ولتاژ متوسط ​​را بر عهده دارند. مکانیسم حفاظت، نقش قطع کننده خلاء، مکانیسم عملکرد، هماهنگی با رله های محافظ و معیارهای انتخاب تامین کننده را توضیح خواهیم داد. ما همچنین پارامترهای دقیق محصول را از کارخانه خود در شرکت Zhejiang Usune Electric Co., Ltd. ارائه خواهیم کرد. چه در حال ساخت یک پست جدید، ارتقاء یک سری تابلو برق موجود، یا منبع قطع کننده های جایگزین باشید، این راهنما به شما کمک می کند تصمیمی آگاهانه بگیرید که ایمنی و قابلیت اطمینان سیستم توزیع خود را تضمین می کند.

فهرست مطالب

• 1. یک مدارشکن خلاء داخلی در واقع در یک سیستم توزیع چه کاری انجام می دهد؟
• 2. چگونه قطع کننده خلاء قوس را خاموش می کند؟
• 3. چرا مکانیسم عملیاتی برای قابلیت اطمینان حفاظت حیاتی است؟
• 4. چگونه بریکر با رله های محافظ هماهنگ می شود؟
• 5. مشخصات کلیدی برای توزیع ولتاژ متوسط ​​چیست؟
• 6. چگونه یک تامین کننده مدار شکن خلاء داخلی را ارزیابی می کنید؟
• 7. پارامترهای کلیدی محصول از کارخانه ما چیست؟
• 8. سوالات متداول (FAQ)
• 9. نتیجه گیری

1. یک مدارشکن خلاء داخلی در واقع در یک سیستم توزیع چه کاری انجام می دهد؟

یک مدار شکن خلاء فشار قوی داخلی سه عملکرد اساسی را در یک سیستم توزیع ولتاژ متوسط ​​انجام می دهد. اول، جریان بار معمولی را به طور مداوم بدون تلفات یا گرمایش قابل توجه حمل می کند. ثانیاً، جریان خطا را در صورت وقوع اتصال کوتاه یا خطای زمین قطع می‌کند و بخش معیوب را از بقیه سیستم جدا می‌کند. سوم، وسیله ای برای تعویض مدار برای نگهداری، انتقال بار یا پیکربندی مجدد سیستم فراهم می کند. این عملکردها ممکن است ساده به نظر برسند، اما در شرایط سخت انجام می شوند. بریکر باید جریان های خطا را که می تواند به 40 کیلو آمپر در ولتاژ تا 40.5 کیلو ولت برسد، قطع کند. قبل از اینکه خطا باعث آسیب گسترده شود، باید این کار را در 50 تا 80 میلی ثانیه انجام دهد. و باید پس از هزاران عملیات به طور قابل اعتماد عمل کند. جدول زیر خلاصه ای از عملکردهای بریکر در یک سیستم توزیع است.

درشرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین،کارخانه ما برای سیستم های توزیع ولتاژ متوسط ​​در ولتاژهای 12 کیلو ولت تا 40.5 کیلو ولت، کلیدهای مدار خلاء فشار قوی داخلی را تولید می کند. ما بریکرهای خود را طوری طراحی می کنیم که نیازهای جریان خطا و سوئیچینگ را برآورده کند. تیم مهندسی ما با شرکت های آب و برق و پیمانکاران EPC کار می کند تا شکن مناسب برای هر برنامه توزیع را مشخص کند.

2. چگونه قطع کننده خلاء قوس را خاموش می کند؟

قطع کننده خلاء قلب مدار شکن وکیوم ولتاژ بالا داخلی است. این یک پاکت سرامیکی یا شیشه ای مهر و موم شده است که حاوی یک جفت کنتاکت در محیطی با خلاء بالا است. هنگامی که مخاطبین برای قطع یک خطا از هم جدا می شوند، یک قوس تشکیل می شود. در خلاء، قوس مانند هوا یا SF6 تخلیه گاز نیست. در عوض، این یک قوس بخار فلزی است که توسط تبخیر مواد تماس حفظ می شود. قطع کننده خلاء با متراکم کردن سریع بخار فلز بر روی سطوح تماس و سپرهای اطراف، قوس را خاموش می کند. محیط خلاء همچنین استحکام دی الکتریک بسیار بالایی را فراهم می کند که از مهار قوس پس از خاموش شدن جلوگیری می کند. جدول زیر فرآیند خاموش شدن قوس در یک قطع کننده خلاء را خلاصه می کند.

در کارخانه ما از قطع کننده های خلاء تولید کنندگان معتبر استفاده می کنیم که مطابق با استانداردهای مربوطه IEC تست شده اند. ما یکپارچگی خلاء هر قطع کننده را قبل از مونتاژ بررسی می کنیم. بریکرهای ما برای تأیید ظرفیت وقفه و عملکرد بازیابی دی الکتریک آنها آزمایش می شوند. هدف ما ارائه قطع کننده هایی به مشتریانمان است که در طول عمر سرویس آنها به طور قابل اعتمادی خطاها را قطع می کند.

3. چرا مکانیسم عملیاتی برای قابلیت اطمینان حفاظت حیاتی است؟

مکانیسم عملیاتی قطعه ای است که کنتاکت های قطع کننده خلاء را باز و بسته می کند. باید نیروی و سرعت لازم را برای جداسازی کنتاکت ها در بازه زمانی مشخص شده ارائه دهد. اگر مکانیسم خیلی کند باشد، قوس بیش از حد لازم باقی می ماند و عیب به موقع برطرف نمی شود. اگر مکانیسم بیش از حد ضعیف باشد، ممکن است تماس ها به طور کامل از هم جدا نشوند و قوس ممکن است دوباره برخورد کند. مکانیسم عملیاتی نیز باید در هزاران عملیات قابل اعتماد باشد، زیرا ممکن است بریکر ماه ها بیکار بماند و سپس فراخوانده شود تا کار کند. متداول ترین انواع مکانیزم های عملکردی برای کلیدهای مدار خلاء داخلی مکانیسم های فنری و محرک های مغناطیسی هستند. مکانیسم های فنر انرژی را در یک فنر ذخیره می کنند و آن را آزاد می کنند تا شکن باز یا بسته شود. محرک های مغناطیسی از یک سیم پیچ الکترومغناطیسی برای هدایت کنتاکت ها استفاده می کنند. جدول زیر این مکانیسم ها را با هم مقایسه می کند.

در شرکت ژجیانگ یوسونه الکتریک، کارخانه ما از مکانیزم های فنری برای محصولات استاندارد مدار شکن خلاء ولتاژ بالا داخلی ما استفاده می کند، زیرا قابلیت اطمینان ثابت شده و نیازهای نگهداری کم دارند. ما همچنین گزینه های محرک مغناطیسی را برای برنامه هایی که نیاز به عملکرد مکرر یا ابعاد فشرده دارند، ارائه می دهیم. ما مکانیسم عملکرد هر شکن را آزمایش می کنیم تا زمان باز و بسته شدن و استقامت مکانیکی آن را بررسی کنیم.

4. چگونه بریکر با رله های محافظ هماهنگ می شود؟

مدار شکن خلاء فشار قوی داخلی به صورت مجزا کار نمی کند. این بخشی از یک طرح حفاظتی است که شامل رله های محافظ، ترانسفورماتورهای جریان و ترانسفورماتورهای ولتاژ است. رله ها عیب را تشخیص داده و سیگنال قطع را به بریکر ارسال می کنند. ترانسفورماتورهای جریان یک نمونه کوچک شده از جریان اولیه را در اختیار رله قرار می دهند. سپس بریکر برای رفع عیب باز می شود. هماهنگی بین رله و شکن بسیار مهم است. رله باید در مدت زمان باز شدن بریکر کار کند و قبل از اینکه عیب باعث آسیب شود، بریکر باید باز شود. جدول زیر پارامترهای هماهنگی را خلاصه می کند.

در کارخانه ما، داده های زمان باز و بسته شدن را برای محصولات مدار شکن خلاء ولتاژ بالا داخلی خود ارائه می دهیم تا مشتریان ما بتوانند مطالعه هماهنگی را انجام دهند. ما همچنین پشتیبانی فنی را برای کمک به مشتریان خود ارائه می دهیم تا تأیید کنند که شکن به درستی با رله های محافظ خود هماهنگ می شود. هدف ما این است که اطمینان حاصل کنیم که طرح حفاظتی همانطور که در نظر گرفته شده عمل می کند.

5. مشخصات کلیدی برای توزیع ولتاژ متوسط ​​چیست؟

هنگام خرید یک مدار شکن خلاء فشار قوی داخلی برای یک سیستم توزیع ولتاژ متوسط، چندین مشخصات مهم هستند. اینها شامل ولتاژ نامی، جریان نامی، جریان قطع اتصال کوتاه، زمان قطع، استقامت مکانیکی و نوع مکانیسم عملکرد می باشد. ولتاژ نامی باید با ولتاژ سیستم مطابقت داشته باشد یا بیشتر از آن باشد. جریان نامی باید از حداکثر جریان بار تجاوز کند. جریان قطع اتصال کوتاه باید از حداکثر جریان خطا در نقطه نصب تجاوز کند. زمان قطع باید به اندازه کافی کوتاه باشد تا پایداری سیستم حفظ شود. استقامت مکانیکی باید برای تعداد مورد انتظار عملیات کافی باشد. مکانیسم عملیاتی باید قابل اعتماد و نگهداری آسان باشد. جدول زیر به طور خلاصه این مشخصات را نشان می دهد.

در Usune، کارخانه ما برای برآورده کردن این مشخصات و موارد دیگر، قطع کننده مدار خلاء ولتاژ بالا داخلی را تولید می کند. ما می‌توانیم بریکر را متناسب با نیازهای پروژه، از جمله رتبه‌بندی ولتاژ ویژه، رتبه‌بندی جریان و مکانیسم‌های عملیاتی، سفارشی کنیم. تیم مهندسی ما می تواند در فرآیند انتخاب کمک کند و اطلاعات فنی دقیقی را برای پروژه شما ارائه دهد.

6. چگونه یک تامین کننده مدار شکن خلاء داخلی را ارزیابی می کنید؟

ارزیابی تامین کننده مدار شکن های خلاء فشار قوی داخلی برای توزیع ولتاژ متوسط ​​نیاز به تمرکز بر قابلیت تولید، تست نوع، مدیریت کیفیت، تجربه پروژه و پشتیبانی پس از فروش دارد. تامین کننده باید توانایی تولید بریکرها با مشخصات مورد نیاز و انجام تست های نوع برای تایید عملکرد آنها را داشته باشد. آنها باید یک سیستم مدیریت کیفیت داشته باشند که کیفیت ثابت را تضمین کند. آنها باید تجربه پروژه های توزیع و درک نیازهای شبکه را داشته باشند. و آنها باید پشتیبانی پس از فروش شامل نصب، راه اندازی و نگهداری را ارائه دهند. جدول زیر این معیارهای ارزیابی را خلاصه می کند.

در کارخانه ما، بیش از یک دهه است که مدار شکن های خلاء فشار قوی داخلی را تولید می کنیم. ما گزارش های تست نوع را به IEC 62271-100 داریم. ما دارای گواهینامه ISO 9001 هستیم و سوابق دقیق کلیه بازرسی ها را حفظ می کنیم. تجربه پروژه ما شامل پست های توزیع در چندین کشور است. تیم پس از فروش ما برای پشتیبانی از نصب، راه اندازی و نگهداری در دسترس است. ما از شما دعوت می کنیم که ما را بر اساس این معیارها ارزیابی کنید و ما را به عنوان شریک خود برای مدار شکن های خلاء فشار قوی داخلی در نظر بگیرید.

7. پارامترهای کلیدی محصول از کارخانه ما چیست؟

جدول زیر پارامترهای کلیدی محصول را برای مدار شکن های خلاء فشار قوی داخلی ما ارائه می دهد. این بریکرها برای سیستم های توزیع ولتاژ متوسط ​​در ولتاژهای 12 کیلوولت تا 40.5 کیلوولت طراحی شده اند. کارخانه ما همچنین می تواند شکن های سفارشی را برای برآوردن نیازهای خاص تولید کند.

در کارخانه ما، بریکرهای مدار خلاء ولتاژ بالا داخلی خود را برای برآورده کردن این مشخصات و موارد دیگر تولید می کنیم. ما می‌توانیم ولتاژ، جریان، ظرفیت شکست و مکانیسم عملکرد را مطابق با نیازهای خاص شما سفارشی کنیم. سیستم کنترل کیفیت ما شامل بازرسی مواد اولیه، بازرسی در حین فرآیند و بازرسی نهایی قبل از حمل و نقل است. هدف ما ارائه قطع کننده های باکیفیت به مشتریانمان است که از سیستم های توزیع آنها محافظت کرده و قابلیت اطمینان شبکه را تضمین می کند.

8. سوالات متداول (FAQ)

سوال 1: کلید خلاء چه تفاوتی با قطع کننده مدار SF6 دارد؟

پاسخ: قطع کننده خلاء از یک قطع کننده خلاء مهر و موم شده برای خاموش کردن قوس استفاده می کند، در حالی که مدار شکن SF6 از گاز هگزا فلوراید گوگرد استفاده می کند. بریکرهای خلاء معمولاً برای کاربردهای ولتاژ متوسط ​​(تا 40.5 کیلو ولت) استفاده می‌شوند و به دلیل عملکرد بدون نیاز به تعمیر و نگهداری و اندازه جمع و جور شناخته شده‌اند. بریکرهای SF6 برای ولتاژهای بالاتر استفاده می شوند و به دلیل پتانسیل گرمایش جهانی SF6 تأثیر محیطی بیشتری دارند. برای توزیع ولتاژ متوسط، قطع کننده مدار خلاء انتخاب غالب است.

سوال 2: زمان قطع معمولی برای قطع کننده مدار خلاء داخلی چقدر است؟

پاسخ: زمان قطع معمولی برای یک مدارشکن خلاء ولتاژ بالا داخلی 50 تا 80 میلی ثانیه است. این شامل زمان کار رله و زمان باز شدن شکن می شود. زمان‌های قطع سریع‌تر برای برنامه‌هایی که به آن نیاز دارند در دسترس است. در شرکت Zhejiang Usune Electric Co., Ltd.، بریکرهای ما برای تأیید زمان قطع شدن آنها با عملکرد مشخص شده آزمایش می شوند.

سوال 3: هر چند وقت یکبار باید یک مدارشکن وکیوم داخلی نگهداری شود؟

پاسخ: قطع کننده های مدار خلاء داخلی به دلیل نیازهای کم تعمیر و نگهداری شناخته شده اند. قطع کننده خلاء آب بندی شده و نیازی به تعمیر و نگهداری ندارد. مکانیسم عملیاتی باید هر 3 تا 5 سال یا پس از تعداد معینی از عملیات بازرسی و روغن کاری شود. کنتاکت ها باید از نظر سایش پس از یک خطای سنگین بررسی شوند. بازرسی و نگهداری منظم برای اطمینان از عملکرد قابل اعتماد ضروری است.

سوال 4: آیا می توان از کلید خلاء برای سوئیچینگ بانک خازن استفاده کرد؟

پاسخ: بله، کلیدهای خلاء را می توان برای سوئیچینگ بانک خازنی استفاده کرد، اما باید به طور خاص برای این کاربرد طراحی شده باشند. سوئیچینگ بانک خازن الزامات خاصی را تحمیل می کند، از جمله توانایی مقاومت در برابر جریان های هجومی بالا و وقفه بدون محدودیت. کارخانه ما می تواند شکن هایی را با طراحی های تماس و نازل ویژه برای سوئیچینگ بانک خازن عرضه کند.

سوال 5: زمان سرب معمولی برای قطع کننده مدار خلاء داخلی چقدر است؟

پاسخ: زمان معمول برای یک مدار شکن خلاء ولتاژ بالا داخلی 4 تا 8 هفته است، بسته به رتبه ولتاژ، ظرفیت شکست و الزامات سفارشی سازی. برای مدل‌های استاندارد، ممکن است زمان تحویل کوتاه‌تر باشد. در شرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین، ما از نزدیک با مشتریان خود کار می کنیم تا برنامه های پروژه آنها را برآورده کنیم.

9. نتیجه گیری

قطع کننده های مدار خلاء فشار قوی داخلی برای سیستم های توزیع ولتاژ متوسط ​​ضروری هستند، زیرا آنها رفع سریع عیب، محافظت از تجهیزات متصل و انعطاف پذیری عملیاتی مورد نیاز شبکه های مدرن را فراهم می کنند. قطع کننده خلاء عملکرد بدون نیاز به تعمیر و نگهداری و عمر مکانیکی طولانی را ارائه می دهد و آن را به انتخاب غالب برای تابلو برق داخلی تبدیل می کند. برای مدیران تدارکات و مهندسان تاسیسات، انتخاب قطع کننده مناسب یک تصمیم حیاتی است که بر قابلیت اطمینان و پایداری سیستم توزیع تاثیر می گذارد. کارخانه ما در شرکت ژجیانگ Usune Electric Co., Ltd.، تخصص و توانایی تولید مدار شکن های خلاء فشار قوی داخلی را دارد که بیشترین نیازهای ولتاژ متوسط ​​را برآورده می کند. ما از فناوری پیشرفته قطع کننده خلاء، مکانیزم های عملیاتی قابل اعتماد و آزمایش های دقیق استفاده می کنیم تا اطمینان حاصل کنیم که شکن های ما عملکرد قابل اعتمادی ارائه می دهند.

خواه در حال ساخت یک پست توزیع جدید، ارتقاء یک سری تابلو برق موجود، یا تامین منبع قطع کننده های جایگزین، از شما دعوت می کنیم تا برای بحث در مورد نیازهای خود با ما تماس بگیرید. ما می توانیم داده های فنی، گزارش های آزمایشی نوع و راه حل های سفارشی را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری، ما را به یک شریک قابل اعتماد برای شرکت های آب و برق در سراسر جهان تبدیل کرده است.

امروز با شرکت ژجیانگ اوسونه الکتریک، آموزشی ویبولیتین تماس بگیریدبرای بحث در مورد الزامات مدار شکن خلاء فشار قوی داخلی و کشف اینکه چگونه قطع کننده های ما می توانند از سیستم توزیع ولتاژ متوسط ​​شما محافظت کنند.
