ترانسفورماتور جریان 110 کیلو ولت

ترانسفورماتور جریان Usune LB6-110 kV یک دستگاه سنجش جریان با دقت بالا در فضای باز است که با برق ولتاژ متوسط و بالا سازگار شده است. شبکه ها این یک ساختار مدولار و یک طراحی سیم پیچ ثانویه چند گروهی را اتخاذ می کند. روش سیم کشی را می توان از طریق تنظیم کرد صفحات اتصال خارجی در محافظ روغن بالایی که امکان سوئیچینگ انعطاف پذیر بین نسبت های جریان دوگانه را فراهم می کند. نیازهای تشخیص فعلی و حفاظت از خطا در شرایط عملیاتی مختلف.

این محصول با استاندارد ملی GB/T20840.2-2014 و استانداردهای بین المللی الکتروتکنیکی IEC مطابقت دارد. آن را شامل مدل های استاندارد، در ارتفاع بالا و مقاوم در برابر آلودگی است که اندازه گیری و حفاظت عالی را ارائه می دهد دقت مناسب برای هر دو شرایط معمولی و سخت در فضای باز، یک تجهیزات پشتیبانی جریان اصلی است سیستم های انتقال و توزیع برق 110 کیلوولت خانگی.

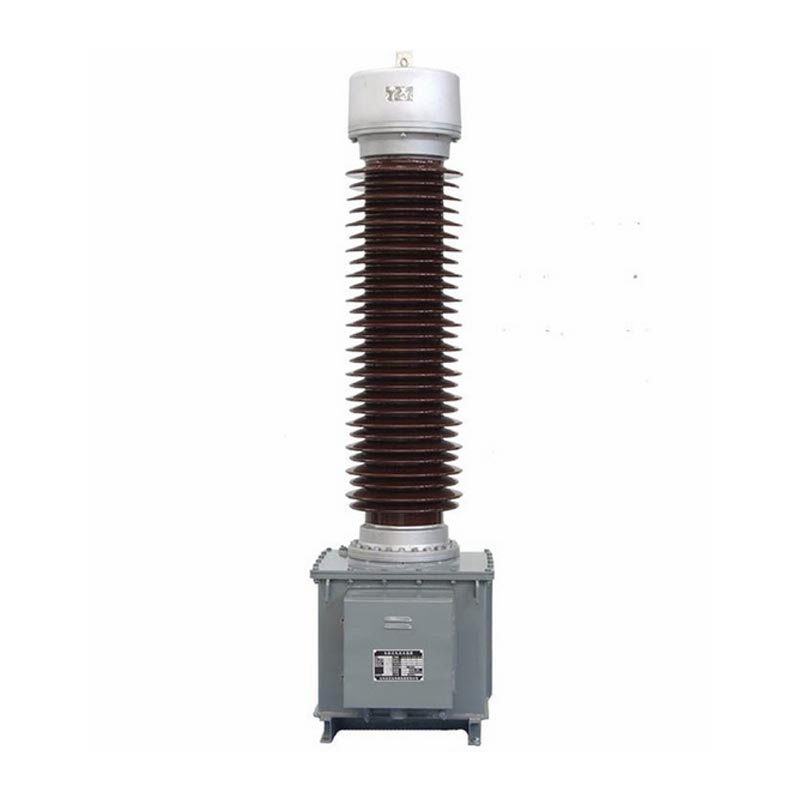

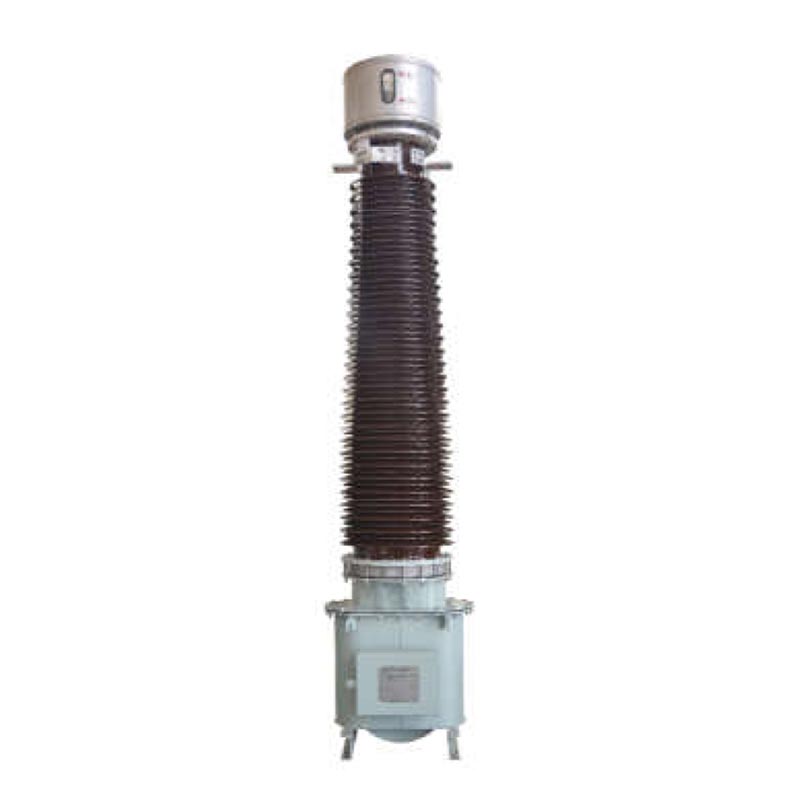

ترانسفورماتور جریان خازنی LB6-110kV

توضیح مدل و شرایط عملیاتی قابل اجرا

1. معنی کد مدل

مدل کامل محصول LB6-110kV (ترکیب دقت + نسبت جریان)، با تقسیم بندی واضح و استاندارد است. توضیحات:
- مدل پایه: L برای ترانسفورماتور جریان، B برای با سطح حفاظت، 6 برای شماره سریال طراحی، 110 برای ولتاژ نامی 110 کیلوولت، W2 برای طراحی ضد آلودگی ثانویه
- ترکیب کلاس دقت: از چندین ترکیب سیم پیچی مانند P/P/P/0.5 و P/P/0.2، از جمله 0.2/0.5 پشتیبانی می کند. سیم پیچ های اندازه گیری سطح و سیم پیچ های حفاظتی سطح 5P/10P، متعادل کردن اندازه گیری با دقت بالا و خطای قابل اعتماد حفاظت
- مشخصات نسبت جریان: مشخص شده به عنوان 2*a/c، از سوئیچینگ نسبت جریان دوگانه پشتیبانی می کند، اتصال سری a/c است، اتصال موازی 2*a/c است، جریان اولیه 2×50A~2×1000A را پوشش می دهد، جریان ثانویه 1A/5A مشخصات کامل است.

2. شرایط عملیاتی قابل اجرا

- دمای محیط: مناسب برای شرایط عملیاتی از -25 تا +40 درجه سانتیگراد، با حداکثر دمای روزانه +30 درجه سانتیگراد. الزامات دمای بسیار پایین را می توان سفارشی کرد و مورد مذاکره قرار داد.
- ارتفاع: مدل استاندارد مناسب برای ارتفاعات ≤1000 متر. مدل ارتفاع بلند GYW مناسب برای ارتفاعات ≤4000 متر.
- سازگاری با محیط: فاصله خزش قابل انتخاب از 16mm/KV تا 31mm/KV، مناسب برای سناریوهای مختلف از جمله کاربردهای معمولی، حفاظت در برابر خوردگی ساحلی و کاربردهای ضد رسوب در ارتفاع بالا.

ویژگی های ساختاری اصلی

1. سیستم عایق بهینه

از فناوری عایق کاغذ روغنی خازنی استفاده می کند، با کاغذ کابل ولتاژ بالا که هسته سیم پیچ اولیه را می پیچد. دارای یک لایه محافظ خازن چند لایه است که لایه داخلی به ولتاژ بالا و لایه بیرونی متصل است. لایه به زمین متصل می شود که منجر به توزیع یکنواخت میدان الکتریکی و بهبود قابل توجهی ایمنی عایق می شود حاشیه

2. ساختار سیم پیچ قابل اعتماد

سیم پیچ اولیه ساختاری U شکل دارد. مدل های 2×400 آمپر و پایین تر از سیم مسی مسطح بسته بندی شده با کاغذ استفاده می کنند، در حالی که مدل های 2×500A~2×1000A از لوله های آلومینیومی نیمه دایره ای دوتایی استفاده می کنند که ظرفیت حمل جریان قوی را فراهم می کند. را سیم پیچ به دو بخش با چهار پایانه تقسیم می شود که امکان سوئیچینگ انعطاف پذیر بین نسبت های جریان دوگانه را فراهم می کند.

3. طراحی حفاظت کامل مهر و موم شده

یک مخزن انبساط فلزی در بالا نصب شده است تا به طور خودکار انبساط و انقباض را جبران کند حجم روغن ترانسفورماتور ناشی از تغییرات دما، جداسازی آن از هوای داخلی و خارجی، جلوگیری از پیری رطوبت و روغن و افزایش طول عمر تجهیزات.

4. نصب و نگهداری راحت

سوراخ های بالابر از قبل حفر شده در پایین مخزن، بالا بردن تجهیزات را تسهیل می کند. پیچ و مهره های متعدد زمین را تضمین می کند زمین قابل اعتماد تجهیزات و سیم پیچ های ثانویه؛ جعبه اتصال مجهز به گیره های اختصاصی برای سیم کشی استاندارد و ایمن

پارامترهای فنی اصلی

1. پارامترهای رتبه بندی شده

ولتاژ عملیاتی نامی 110 کیلو ولت، حداکثر ولتاژ کاری 126 کیلو ولت، فرکانس نامی 50 هرتز، قطبیت کاهشی است.

2. عایق مقاومت سطح ولتاژ

عایق داخلی اولیه به ثانویه و زمین 185kV/1min، ثانویه به زمین 3kV/1min. عایق خارجی ولتاژ تست خشک 230 کیلو ولت، ولتاژ تست مرطوب 185 کیلو ولت، ولتاژ مقاومت در برابر ضربه رعد و برق ضد آلودگی در ارتفاع بالا اوج به 560 کیلو ولت می رسد.

3. عملکرد دقت

خطای اندازه گیری درجه 0.2/0.5، حداقل اختلاف فاز، برآورده کردن الزامات اندازه گیری با دقت بالا. کامپوزیت کم خطا برای سطح حفاظت 5P/10P، پاسخ سریع به جریان های خطای شبکه را ممکن می سازد.

4. عملکرد مقاومت در برابر اتصال کوتاه

جریان پایداری حرارتی 5.3KA~45KA، جریان پایداری پویا 13KA~115KA، قادر به مقاومت در برابر شبکه اثرات اتصال کوتاه و نشان دادن پایداری عملیاتی قوی.

موارد کاربردی مهندسی واقعی:

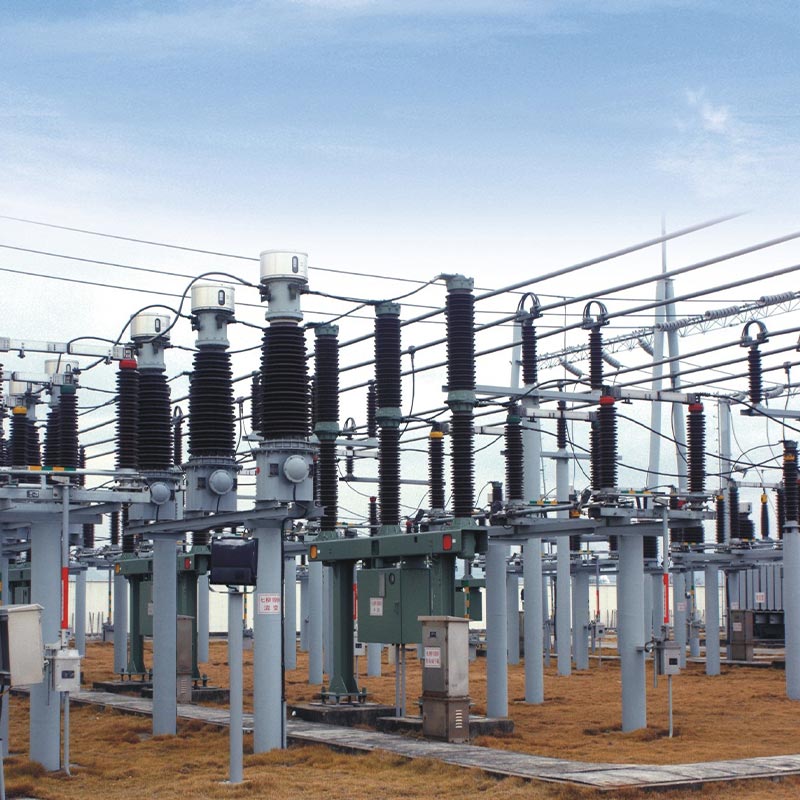

مورد: پروژه ارتقاء پست شهری 110 کیلوولت ژجیانگ

در سال 2024، پروژه ارتقاء پست 110 کیلوولت حومه ژجیانگ جیاکسینگ شامل خرید عمده 32 دستگاه Usune بود. ترانسفورماتورهای جریان LB6-110kV-2×300/5 (5P30/5P30/0.5). واقع در یک خوشه صنعتی با بار زیاد در نوسانات، این پروژه به دقت اندازه گیری و حساسیت حفاظتی بسیار بالایی نیاز داشت. پس از راه اندازی، این تجهیزات می تواند به طور دقیق داده های جریان اتوبوس را جمع آوری کند و امکان نظارت بر بار در زمان واقعی و خاموش شدن سریع خطا را فراهم کند. داده های عملیاتی سالانه نشان می دهد که خطای اندازه گیری بسیار کمتر از حد استاندارد ملی و حفاظت است اقدامات دقیق و قابل اعتماد هستند و به طور کامل عدم دقت اندازه گیری تجهیزات قدیمی را برطرف می کنند.

مشخصات نصب، بهره برداری و نگهداری

1. بازرسی قبل از نصب

قبل از نصب، یک بازرسی بصری برای رفع عیوب مانند بوش های چینی آسیب دیده، روغن لازم است. نشت، و عدم تطابق پارامترهای پلاک نام؛ بررسی کنید که سطح روغن منبسط کننده با دمای محیط مطابقت داشته باشد و اگر سطح روغن پایین است، روغن ترانسفورماتور واجد شرایط (قدرت الکتریکی ≥45 کیلو ولت) را اضافه کنید.

2. الزامات نصب

تجهیزات باید در طول کل فرآیند به صورت عمودی با زاویه شیب حمل و نقل منتقل و بالا بروند ≤15 درجه. بالا بردن فقط از طریق سوراخ های بالابر پایین مجاز است. فشار بر روی بوش های چینی و روغن محافظ اکیدا ممنوع است حداکثر نیروی کششی افقی در ترمینال اولیه P1 ≤2000N است و در P2 ≤3000N است. برای اطمینان از ایمنی عملیات، بدنه تجهیزات و لایه محافظ باید به طور قابل اعتمادی زمین شوند.

3.عملیات و قوانین نگهداری

در حین کار، سیم پیچ ثانویه نباید در مدار باز باشد تا از خطرات ولتاژ بالا و آسیب تجهیزات جلوگیری شود. ساختار کاملا مهر و موم شده در شرایط عملیاتی عادی نیازی به نگهداری ندارد. تمیزی را بررسی کنید بوش چینی و سطح روغن هر سه ماه یکبار. اگر مهر و موم آسیب دیده یا عایق مرطوب است، دستگاه را به دستگاه برگردانید کارخانه برای خشک کردن خلاء و تعویض روغن بلافاصله.

4. الزامات ذخیره سازی

ترانسفورماتور جریان 110 کیلوولت باید در محیطی خشک و دارای تهویه مناسب و از تابش مستقیم نور خورشید و باران نگهداری شود. پایین از مخزن روغن باید حداقل 50 میلی متر بالاتر از سطح زمین باشد و دمای ذخیره سازی باید حداقل -30 درجه سانتیگراد باشد. بعد از یک سال ذخیره سازی، مقاومت عایق و ضریب تلفات دی الکتریک باید به صورت دوره ای آزمایش شود. اگر رنگ پس از نگهداری طولانی مدت پوست کنده می شود، رنگ آمیزی مجدد باید به سرعت انجام شود.

LB 6 - 110 کیلو ولت ابعاد ظاهری و نصب

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

سوالات متداول

Q1: چگونه نسبت جریان دوگانه را در ترانسفورماتور جریان LB6-110 کیلوولت تغییر دهیم؟

نیازی به تعویض تجهیزات نیست. به سادگی روش سیم کشی کانکتور خارجی روی روغن بالا را تنظیم کنید محافظ: هنگامی که سیم پیچ های اولیه به صورت سری متصل می شوند، نسبت جریان پایه a/c است. هنگام اتصال به به موازات آن دو برابر نسبت جریان 2*a/c است. عملیات ساده است و نیازی به تجهیزات تخصصی ندارد، قابل تطبیق است در شرایط بار مختلف، به طور موثر هزینه های جایگزینی تجهیزات را کاهش می دهد.

Q2: تفاوت بین مدل های استاندارد، ضد آلودگی و ارتفاع بالا چیست؟

این سه مدل عملکرد الکتریکی هسته یکسانی دارند و بهینه‌سازی‌های ساختاری برای موارد خاص انجام می‌شود سناریوها: ① مدل استاندارد برای محیط های معمولی تا ارتفاع 1000 متری با خزش مناسب است. فاصله 16mm/KV; ② مدل ضد آلودگی W2 برای مناطق آلوده ساحلی و صنعتی مناسب است. فاصله خزش 20mm/KV و افزایش مقاومت در برابر خوردگی و آلودگی؛ ③ مدل GYW ارتفاع بالا است مناسب برای مناطق با ارتفاع بالا تا 4000 متر، با حداکثر فاصله خزش 31 میلی متر بر کیلوولت، و می تواند هوای کم را تحمل کند. فشار و محیط های پرتو فرابنفش قوی.

Q3: اقدامات احتیاطی ایمنی اصلی برای عملیات طولانی مدت تجهیزات چیست؟

اول، سیم پیچ ثانویه باید تحت بار یا اتصال کوتاه عمل کند. مدارهای باز اکیدا ممنوع است برای جلوگیری از خرابی ولتاژ بالا و حوادث جانی. دوم، از اتصال به زمین مطمئن شوید جعبه و پیچ زمین پایین مخزن روغن، و اینکه سیم اتصال به زمین برای جلوگیری از استاتیک شدن، مشخصات را رعایت کند. تجمع برق سوم، در طول عملیات عادی، جداسازی ساختار آب بندی شده و نمونه برداری دلخواه انجام می شود ممنوع است. به طور منظم داده های تلفات دی الکتریک و تخلیه جزئی را برای اطمینان از عملکرد عایق پایدار آزمایش کنید.

مزایای محصول و گارانتی خدمات

به عنوان یک تولید کننده و تامین کننده حرفه ای تجهیزات برق فشار قوی در چین، ترانسفورماتور جریان LB6-110 کیلو ولت Usune Electric دارای مزایای قابل توجهی است: تولید استاندارد کارخانه، رعایت دقیق داخلی و بین المللی استانداردهای صنعت، اطمینان از دقت پایدار و سازگاری قوی محیطی؛ و کاملا مهر و موم شده، طراحی بدون نیاز به تعمیر و نگهداری، به طور قابل توجهی هزینه های عملیات و نگهداری بعدی را کاهش می دهد. این شرکت یک خدمات یک مرحله ای شامل انتخاب و سفارشی سازی، راهنمایی فنی، نصب در محل و پس از فروش تعمیر و نگهداری پارامترها را می توان با توجه به نیازهای پروژه بهینه کرد و تضمین قابل اعتمادی را برای ایمن و عملکرد پایدار سیستم شبکه برق 110 کیلوولت.
