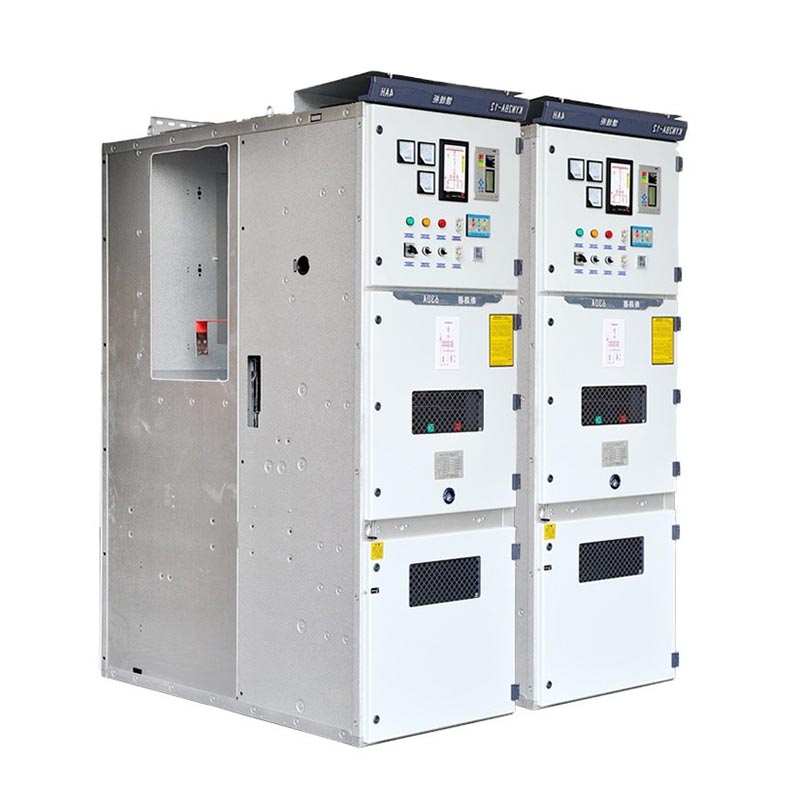

Usune Kyn28 Switchgear 6kV یک تابلو برق زرهی داخلی AC است که با فلز محصور شده است، مناسب برای 3.6 کیلو ولت تا 12 کیلو ولت سطوح ولتاژ، سیستم های برق سه فاز AC 50/60 هرتز، و یک دستگاه کنترل و حفاظت هسته در قدرت است. فرآیند انتقال و توزیع این به طور مستقل توسط Zhejiang Usune Electric توسعه و تولید شده است محصول مفاهیم طراحی پیشرفته و فرآیندهای تولید بالغ را ادغام می کند، تعادل ایمنی، قابلیت اطمینان و عملی بودن این نیازهای توزیع برق سیستم های تک شینه و تک شینه را برآورده می کند و به مقیاس بزرگ دست می یابد. کاربرد در صنایع برق، متالورژی، شیمیایی و ساختمانی که به ایمن و کارآمد کمک می کند بهره برداری از سیستم های قدرت جهانی با عملکرد پایدار.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
| پارامتر | مشخصات |
| ولتاژ نامی | 6 کیلو ولت (پوشش 3.6 کیلو ولت تا 12 کیلو ولت) |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز |
| جریان رتبه بندی شده | 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A |
| جریان مقاومت کوتاه مدت دارای رتبه بندی | 20kA~50kA (4 ثانیه) |
| حداکثر جریان مقاومت دارای امتیاز | 50 کیلو آمپر تا 125 کیلو آمپر |
| کلاس حفاظت | IP4X |
| استاندارد اجرایی | IEC 60298، GB 3906 |
قطعه هسته Kyn28 Switchgear 6kV، مدارشکن خلاء (سازگار با VS1، VD4 و غیره)، نصب شده است. روی یک چرخ دستی سیار برای تعمیر و نگهداری معمول، آزمایش یا تعویض، فقط باید واگن برقی مدار شکن وجود داشته باشد بدون نیاز به قطع انرژی کل کابینت برای کار برداشته می شود و زمان نگهداری را به میزان قابل توجهی کوتاه می کند و کاهش تاثیر قطعی برق. چرخ دستی جهانی است و می توان آن را به سرعت جایگزین کرد و سیستم را بهبود بخشید بهره وری عملیات و تعمیر و نگهداری

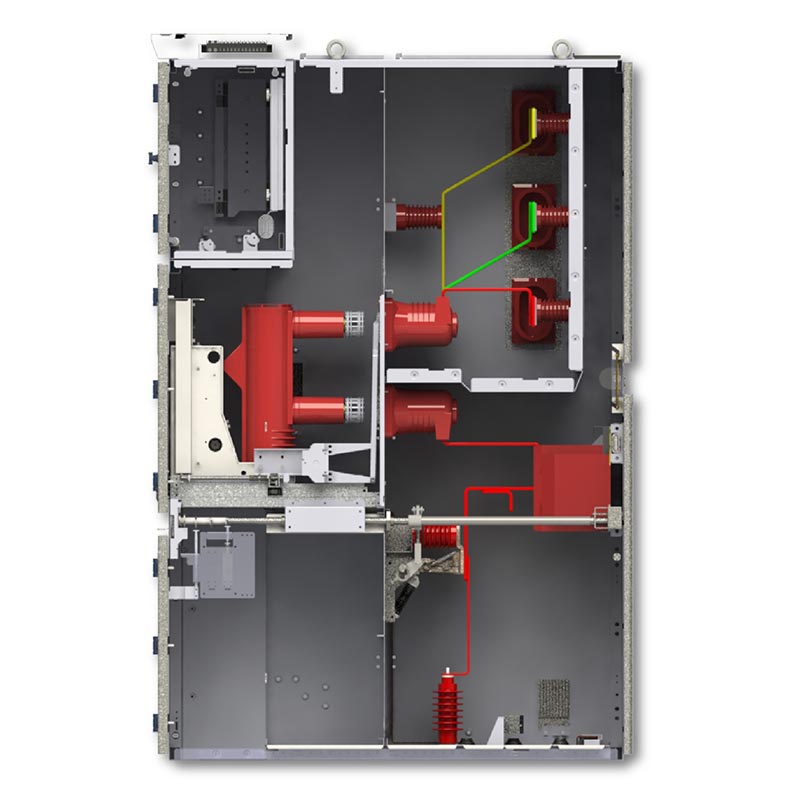

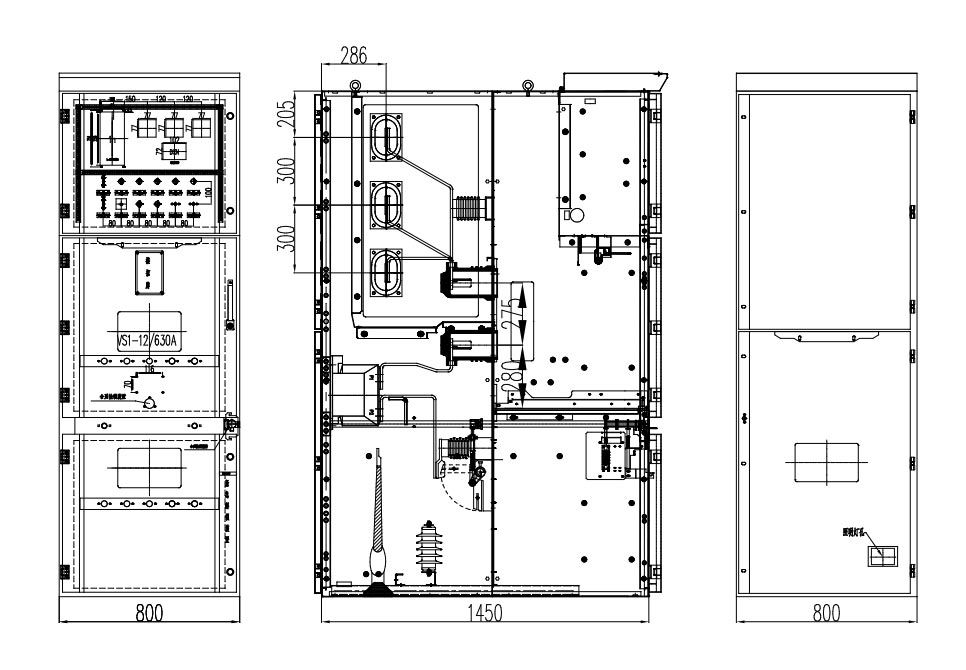

کابینت 6 کیلو ولتی Kyn28 Switchgear توسط پارتیشن های فلزی به چهار محفظه مستقل تقسیم می شود: یک شینه محفظه، محفظه قطع کننده مدار، محفظه کابل و محفظه ابزار ولتاژ پایین. هر کدام اجزای زنده محفظه کاملاً ایزوله هستند و به طور موثر از گسترش فاز به فاز و خطاهای اتصال کوتاه فاز به زمین، جلوگیری از خرابی های آبشاری، کاهش خطر برق گرفتگی در حین تعمیر و نگهداری و افزایش ایمنی عملیاتی تجهیزات
مجهز به سیستم قفل کننده دوگانه مکانیکی + الکتریکی پنج پیشگیری، که عملکرد نادرست را از بین می برد. منبع:
- از باز یا بسته شدن تصادفی کلیدهای مدار جلوگیری می کند.
- از فشار دادن / برداشتن واگن برقی مدار شکن تحت بار جلوگیری می کند.
- از بسته شدن سوئیچ اتصال به زمین در هنگام روشن بودن آن جلوگیری می کند.
- هنگام بسته شدن سوئیچ زمین، از برق رسانی تصادفی جلوگیری می کند.
- از ورود تصادفی به یک محفظه پر انرژی جلوگیری می کند.
کابینت دارای ساختار فشرده ای است که باعث صرفه جویی در فضای نصب می شود. طراحی مدولار آن امکان ترکیب انعطاف پذیر را فراهم می کند و گسترش انواع کابینت برای رفع نیازهای گسترش سیستم توزیع برق. به راحتی با آن سازگار می شود معماریهای مختلف سیستم، مانند سیستمهای تک شینه و سیستمهای تقسیمبندی تک شینه، آینده را تسهیل میکنند ارتقاء و یکپارچه سازی سیستم
1. دمای محیط: -10℃ ~ +40℃
2. ارتفاع: ≤1000 متر (طرح های سفارشی برای مناطق با ارتفاع بالا بالای 1000 متر موجود است)
3. رطوبت هوا: میانگین رطوبت نسبی روزانه ≤95٪، میانگین رطوبت نسبی ماهانه ≤90٪ (غیر متراکم)
4. محیط اطراف: بدون گازهای خورنده یا انفجاری، بدون مقادیر زیاد گرد و غبار، و بدون قابل اشتعال یا انفجار رسانه ها
1. سیستم های کمکی نیروگاه: برای دریافت، توزیع و حفاظت از نیروگاه استفاده می شود و از پایداری اطمینان حاصل می کند. منبع تغذیه تجهیزات کمکی ژنراتور؛
2. توزیع برق سازمانی صنعتی و معدنی: مناسب برای سناریوهای صنعتی با بار بالا مانند معدن، متالورژی و صنایع شیمیایی که نیازهای کنترل منبع تغذیه و حفاظت اضافه بار / اتصال کوتاه تجهیزات پرقدرت؛
3. ساختمان های تجاری و بلند: مورد استفاده در پست های مراکز خرید بزرگ، ساختمان های اداری، هتل ها و غیره، برای دستیابی به توزیع ایمن و مدیریت تصفیه شده برق ساختمان؛
4. پست های عمومی: به عنوان هسته اصلی تجهیزات توزیع برق فشار متوسط در پست های شهری و صنعتی، تضمین عملکرد پایدار شبکه برق منطقه ای.
پیشینه پروژه: تابلو برق موجود در کارگاه نورد گروه فولاد کهنه و مکرر بود. نقص عملکرد، بر عملکرد مداوم خط تولید تأثیر می گذارد. ولتاژ متوسط با قابلیت اطمینان بالا تابلو برای تعویض مورد نیاز بود.
راه حل: 28 واحد کلید Usune KYN28-6KV انتخاب شدند، سازگار با یک سیستم توزیع برق 10 کیلوولت، با جریان نامی 1600 آمپر و جریان مقاومت کوتاه مدت 31.5 کیلو آمپر (4 ثانیه)، پیکربندی شده با مدار خلاء VS1 شکن ها
نتایج پیاده سازی: در سه سال پس از راه اندازی، تجهیزات بدون هیچ گونه خرابی کار کرده است. را سیستم قفل کننده پنج لایه به طور موثری از عملکرد نادرست جلوگیری می کند و ساختار جدا شده از آن جلوگیری می کند گسترش گسل ها پایداری منبع تغذیه خط تولید آسیاب نورد 99.9٪ بهبود یافته است و کاهش می یابد ضرر سالانه بیش از 5 میلیون یوان از کار افتادگی، کسب تحسین بالا از مشتری.
پاسخ: در مقایسه با تابلو برق ثابت سنتی، بزرگترین مزیت Usune KYN28-6KV طراحی قابل جابجایی آن است. چرخ دستی قطع کننده مدار را می توان به طور مستقل حرکت داد و نیاز به خاموش کردن کل کابینت را در طول تعمیر و نگهداری، به طور قابل توجهی تاثیر قطع برق را کاهش می دهد. به طور همزمان، زره فلزی آن بخش بندی شد ساختار و سیستم جامع پنج ضد قفل ایمنی افزایش یافته را ارائه می دهد. طراحی مدولار را تسهیل می کند گسترش و یکپارچه سازی سیستم، انطباق با نیازهای پیچیده توزیع برق و در نتیجه کاهش کلی هزینه های نگهداری چرخه عمر
ج: بله. برای محیطهای با ارتفاع بیش از 1000 متر، Usune طراحی عایق و انتخاب اجزا را بهینه میکند. برای محیط های خاص مانند محیط های خورنده، با رطوبت بالا و گرد و غبار، راه حل های سفارشی مانند پوشش های ضد خوردگی، آب بندی افزایش یافته و موانع ضد گرد و غبار را می توان ارائه داد. چرخه تولید برای استاندارد بسته به پیچیدگی سفارشی سازی و مقدار سفارش، محصولات سفارشی تقریباً 15-20 روز است.

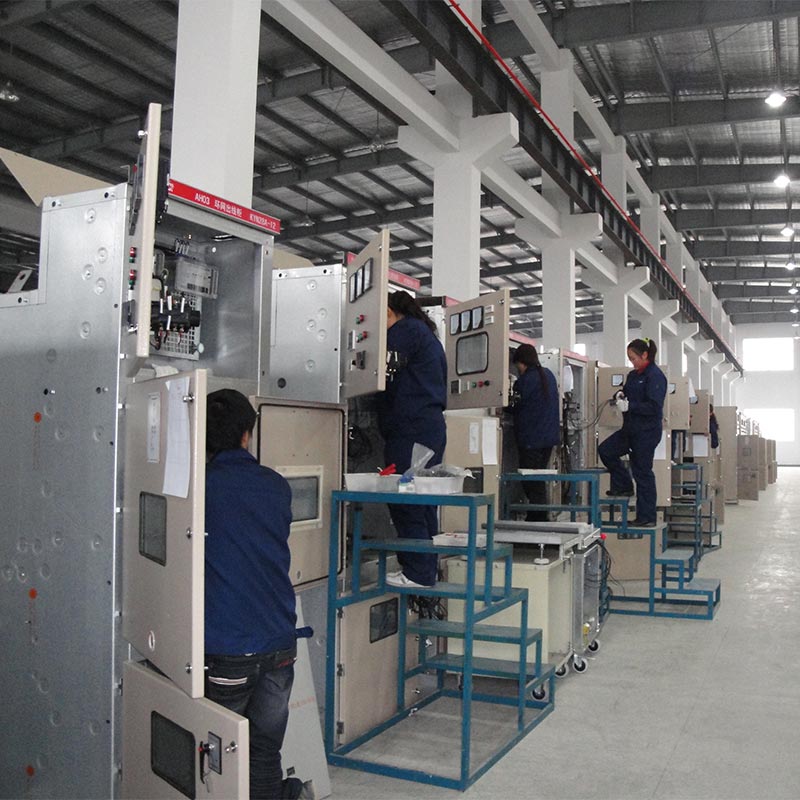

A: Usune به عنوان کارخانه منبع، خدمات کامل چرخه عمر را ارائه می دهد: پیش فروش شامل طراحی راه حل، پارامتر است انتخاب و مشاوره فنی؛ پیگیری فروش شامل پیگیری پیشرفت تولید و تست کارخانه است همکاری؛ خدمات پس از فروش شامل نصب و راه اندازی رایگان، آموزش اپراتور، گارانتی یک ساله تجهیزات، خدمات تامین و نگهداری قطعات یدکی مادام العمر و پاسخگویی جهانی 24 ساعته به نیازهای فنی برای اطمینان عملکرد تجهیزات پایدار
