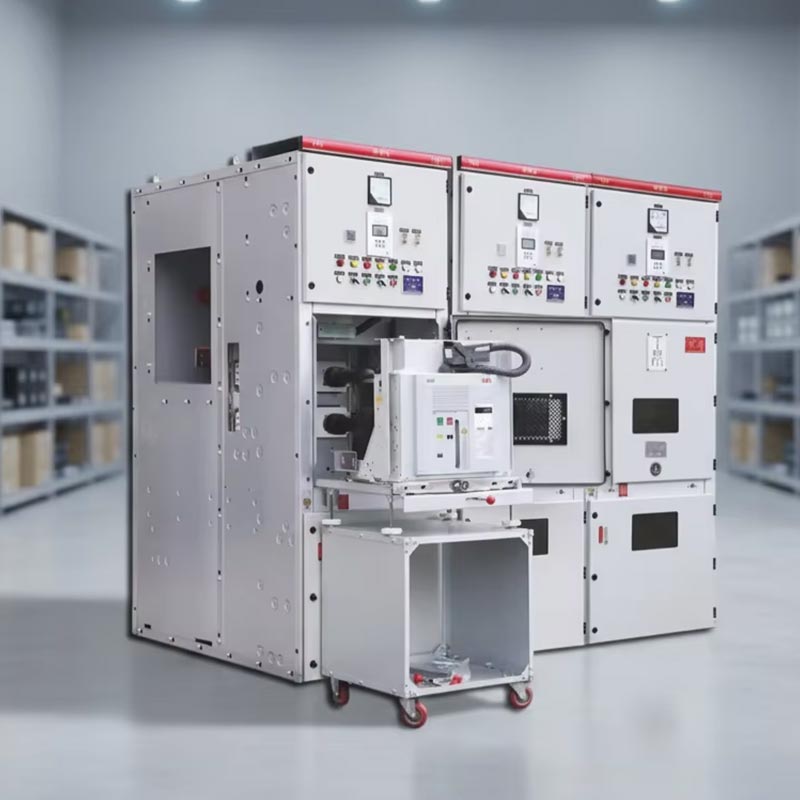

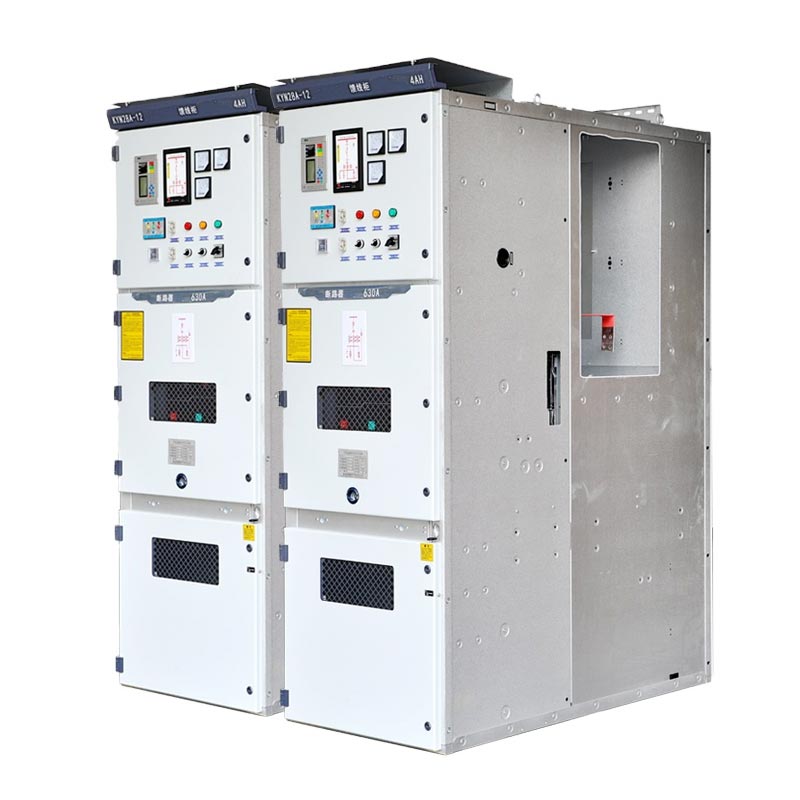

سوئیچگیر 10 کیلوولت Usune Kyn28 برای سه فاز AC 50 هرتز، تک شینه 3.6 تا 12 کیلو ولت و تک شینه مناسب است. بخش بندی شده است سیستم های قدرت، و ویژگی های جامع "پنج اثبات" توابع. قسمت گاری دستی کابینت قابل تجهیز است با اجزای اصلی مانند قطع کننده مدار خلاء و کنتاکتورهای خلاء. کلیدهای مدار خلاء از برندهایی مانند ABB VD4، Schneider HVX و Usune VS1 را می توان انتخاب کرد. این در حال حاضر جریان اصلی مجموعه کامل ولتاژ بالا داخلی است قدرت تجهیزات توزیع که عمدتاً برای انتقال و دریافت برق در پست ها و توزیع های مختلف استفاده می شود ایستگاه ها و برای کنترل مدار، حفاظت و نظارت.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
• دمای هوای محیط: حد بالایی +40℃، حد پایینی -15℃.
• رطوبت نسبی: میانگین روزانه از 95%، میانگین ماهانه از 90% تجاوز نمی کند.
• ارتفاع: 1000 متر و کمتر.
• شدت لرزه: بیش از 8 درجه نباشد.
• بدون خطر آتش سوزی یا انفجار، بدون آلودگی شدید، بدون خوردگی شیمیایی، و بدون لرزش شدید. اگر
عامل
محیط بیش از شرایط عادی مشخص شده در GB3906 است، کاربر و سازنده باید مذاکره کنند و
تعیین کنید
شرایط مناسب
• ولتاژ نامی: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• فرکانس نامی: 50/60 هرتز;
• جریان نامی: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• جریان مقاومت کوتاه مدت (4 ثانیه): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• سطح عایق رتبه بندی شده: 42 کیلو ولت (فرکانس توان 1 دقیقه، بین الکترودها/به زمین)، 48 کیلو ولت (تماس باز). 75 کیلو ولت
(ضربه رعد و برق، بین الکترودها/به زمین)، 85 کیلو ولت (تماس باز، مقدار پیک).
• کلاس حفاظت: درجه حفاظت IP4X محفظه، حفاظت IP2X برای محفظه ها.
• انواع کابینت: کابینت خط ورودی، کابینت خط خروجی، کابینت محافظ ترانسفورماتور، کراوات باسبار
کابینت،
کابینت های سوئیچ جداکننده، کابینت های بالابر باسبار، کابینت های PT/VT و غیره؛

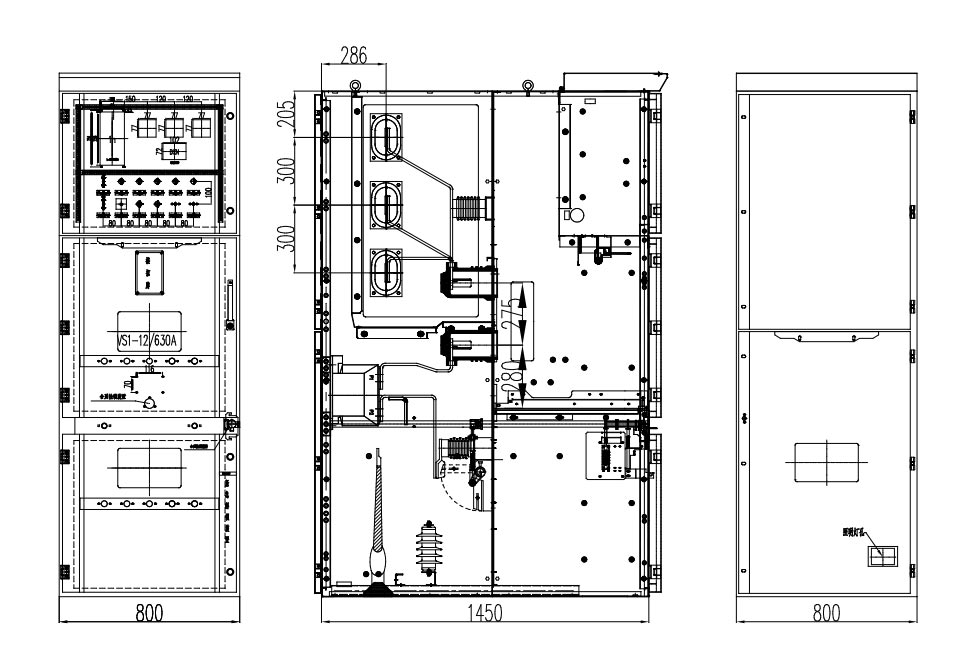

• ابعاد کابینت: عرض 650mm/800mm/1000mm، ارتفاع 2300mm، عمق 1450mm.
| مورد | واحد | پارامتر | ||||||
| ولتاژ نامی | کیلوولت | 3 | 6 | 7.2 | 12 | |||
| فرکانس نامی | هرتز | 50 | ||||||
| جریان نامی قطع کننده مدار | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| جریان نامی کابینت سوئیچ | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| جریان مقاومت کوتاه مدت (4 ثانیه) | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| جریان تحمل اوج نامی (پیک) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| جریان قطعی اتصال کوتاه نامی | kA | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| جریان اتصال کوتاه نامی (پیک) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس برق 1 دقیقه | کیلوولت | 24 | 32 | 42 | |||
| ضربه رعد و برق مقاومت در برابر ولتاژ | کیلوولت | 40 | 60 | 75 | ||||
| سطح حفاظت | IP4X برای محفظه، IP2X برای اتاق ایزوله و اتاق شکن مدار باز | |||||||

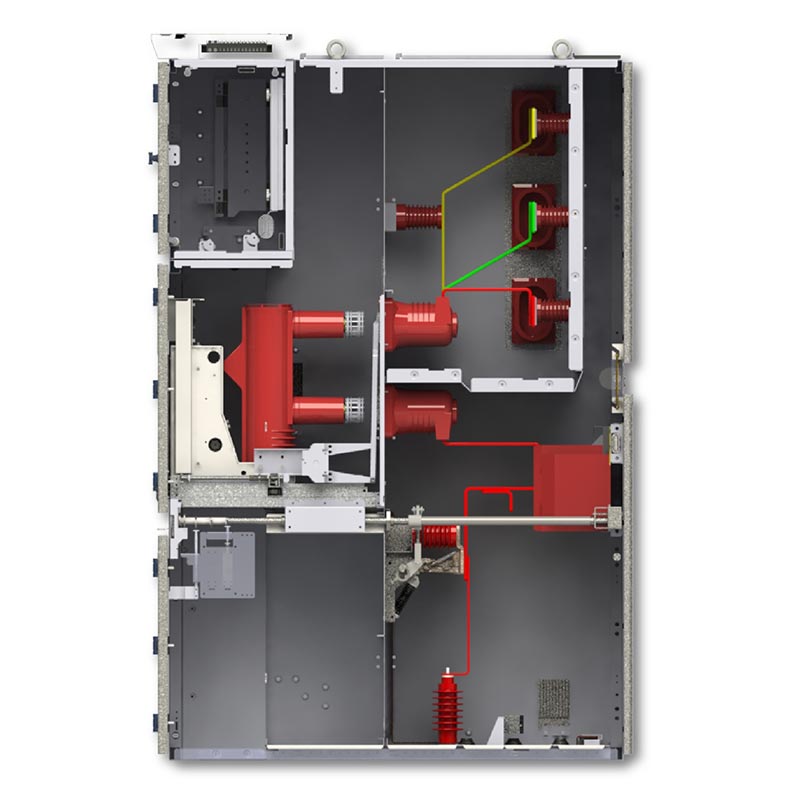

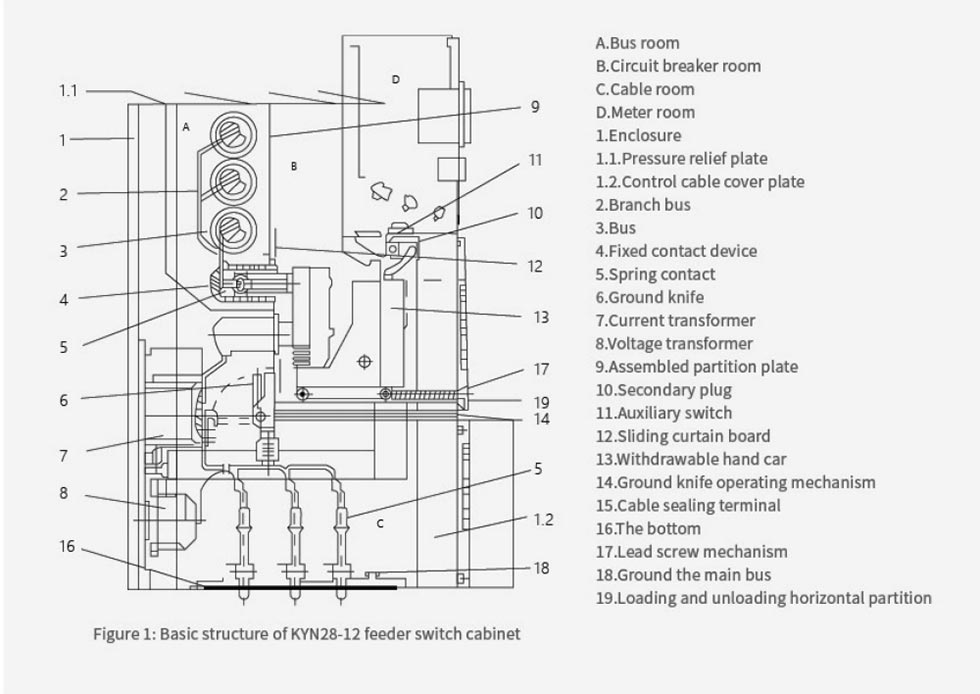

Kyn28 Switchgear 10kV ساختار محصور شده فلزی زره پوش را با هر محفظه عملکردی مستقل دارد. جدا شده است. در ترکیب با اینترلاک های مکانیکی و الکتریکی، به طور کامل قفل گذاری پنج ضد را انجام می دهد. از بین بردن خطر سوء عملکرد درجه حفاظت محفظه به IP4X می رسد و حفاظت محفظه IP2X است. بیشتر افزایش قابلیت حفاظت ایمنی
طراحی و تولید کاملا مطابق با استانداردهای بین المللی IEC و سیستم مدیریت کیفیت ISO، با استفاده از قطعات خلاء با کیفیت بالا، سازگار با انواع کلیدهای مدار شکن وکیوم مارک های معروف، دارای قوی قابلیت مقاومت در برابر اتصال کوتاه، با محدوده وسیع ولتاژ و جریان سازگار است و برای طولانی مدت مناسب است. مستمر عملیات.
طراحی چرخ دستی قابل جابجایی امکان بازرسی و تعویض سریع و آسان را فراهم می کند. ساختار فشرده آن پشتیبانی می کند جلو نگهداری، صرفه جویی در فضا و زمان خرابی ابعاد کابینت استاندارد شده با سناریوهای مختلف نصب سازگار است، منجر به راندمان نصب بالا می شود.
Kyn28 Switchgear 10kV تمام سطوح ولتاژ از 3.6 تا 24kV را پوشش می دهد و با فرکانس دوگانه 50/60Hz سازگار است. سیستم ها، و انواع کابینت را برای رفع نیازهای توزیع برق صنایع مختلف مانند نیروگاه ها ارائه می دهد. پست ها، شرکت های صنعتی و معدنی و ساختمان های بلندمرتبه. همچنین می تواند با انواع متعارف سازگار شود محیط های کاری
یک پروژه نوسازی پست 110 کیلوولت در یک شهر خاص، 28 واحد کلید Usune KYN28-12 را انتخاب کرد. تجهیزات پس از راه اندازی به استفاده از فضای زیاد، راه اندازی سریع و نرخ اطمینان 99.98٪ پس از راه اندازی دست یافت. به طور قابل توجهی ارتقای سطح ایمنی شبکه توزیع برق در این پروژه تابلو برق به الزامات زیست محیطی سایت شامل ارتفاع، دما و رطوبت و مدار خلاء مناسب مدل شکن به گونه ای انتخاب شده است که کاملاً با نیازهای توزیع برق پست مطابقت داشته باشد.
پاسخ: این موارد عمدتاً شامل جلوگیری از باز و بسته شدن تصادفی کلیدهای مدار، جلوگیری از فشار یا کشیدن می شود گاری دستی تحت بار، جلوگیری از اتصال سیم های زمین به مدارهای برق، جلوگیری از بسته شدن قطع کننده مدار با سیم اتصال به زمین و جلوگیری از ورود تصادفی پرسنل به برق محفظه ها، بنابراین از نظر ساختاری ایمنی پرسنل و تجهیزات را تضمین می کند.
پاسخ: توصیه می شود هر 6 ماه یک بازرسی معمولی و هر 1-2 سال یکبار تعمیر و نگهداری جامع انجام شود. تمرکز بر بررسی مکانیسم، عایق، قفل شدن و سفتی پیچ. Usune فنی کامل را ارائه می دهد پشتیبانی می کند.
ج: بله. Usune به عنوان یک تولید کننده حرفه ای، می تواند تنظیمات داخلی، سطوح حفاظتی و ... را سفارشی کند راه حل های نظارت هوشمند بر اساس ولتاژ، جریان، الزامات حفاظتی و محیط سایت. می تواند همچنین ابعاد کابینت را تنظیم کنید و مدل های مدار شکن خلاء مناسب را برای رفع نیازهای خاص انتخاب کنید.
به طور خلاصه، Usune Kyn28 Switchgear 10kV دارای ایمنی، قابلیت اطمینان و سهولت استفاده است. پشتیبانی شده توسط بالغ طراحی، کنترل کیفیت دقیق و پارامترهای فنی جامع، برای کارهای مختلف مناسب است محیط ها و سناریوها Usune به عنوان یک تولید کننده حرفه ای و تامین کننده با کیفیت بالا از چین، به کار خود ادامه می دهد راه حل های پایدار و کارآمد توزیع برق ولتاژ متوسط را به کاربران در سراسر جهان ارائه می دهد.
