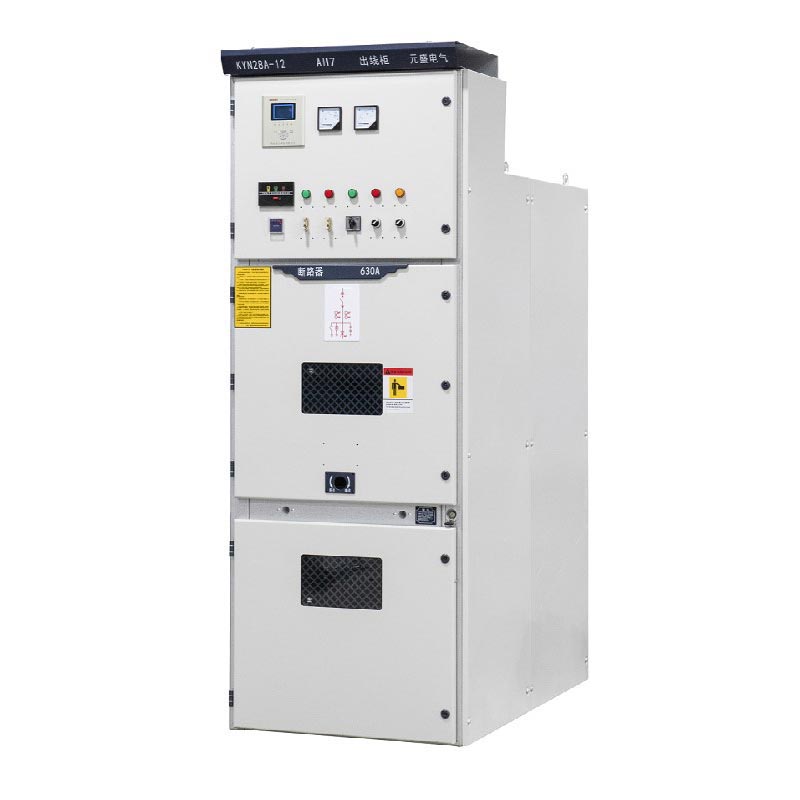

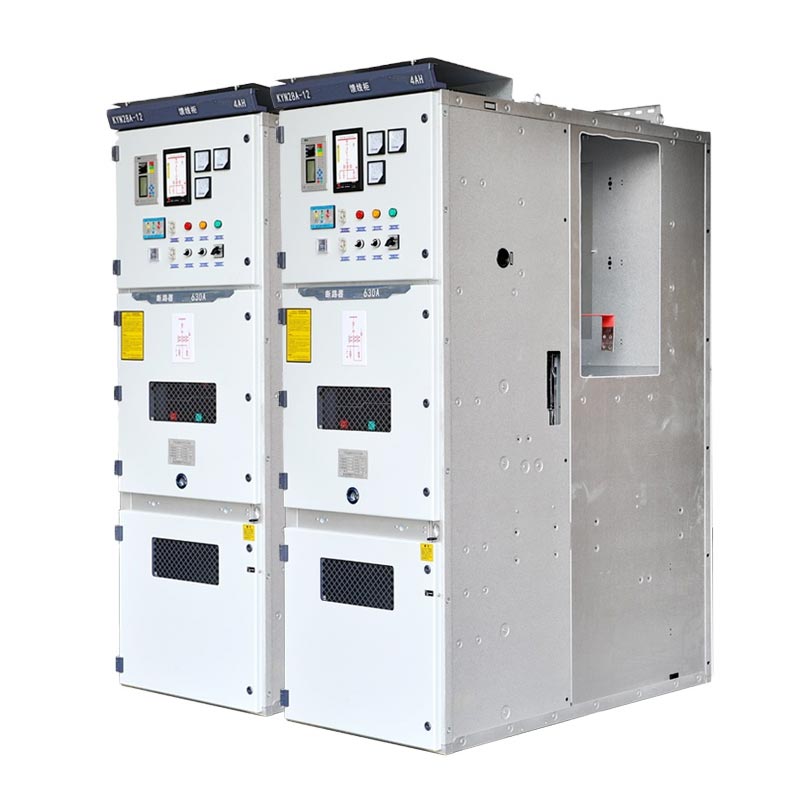

پانل های 11 کیلو ولت MV Vcb به عنوان توزیع برق با ولتاژ متوسط درجه صنعتی و با قابلیت اطمینان بالا قرار دارند. تجهیزات، مناسب برای سیستم های ولتاژ 11 کیلو ولت و کمتر، و می تواند در شینه های تک شینه، تک شینه قطعه بندی شده یا دوگانه استفاده شود. باسبار معماری ها آنها کاملاً به استانداردهایی مانند IEC 60298، IEC 694، GB3906-2006 و DIN VDE 0670 آلمانی پایبند هستند. و دارای گواهینامه سیستم مدیریت ISO با کنترل استاندارد در کل فرآیند هستند.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
ولتاژ نامی 11 کیلو ولت (سازگار با 3.6 تا 12 کیلو ولت)، AC سه فاز 50/60 هرتز، جریان نامی 630A~2500A (قابل تنظیم)، جریان قطع اتصال کوتاه 25kA~40kA، سطح حفاظت IP4X (محفظه)، سازگار با چندین سیستم معماری ها

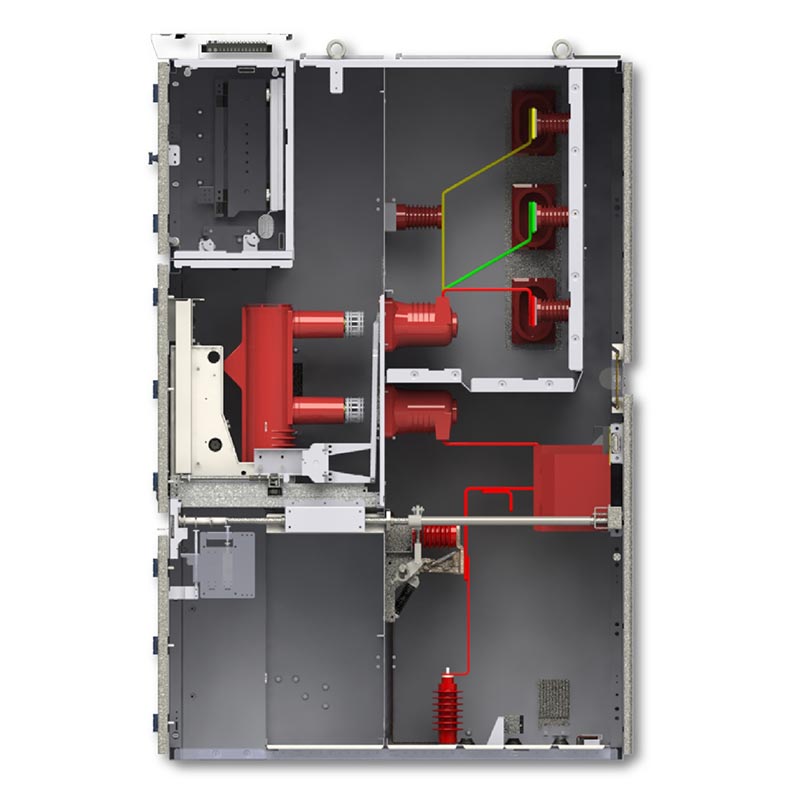

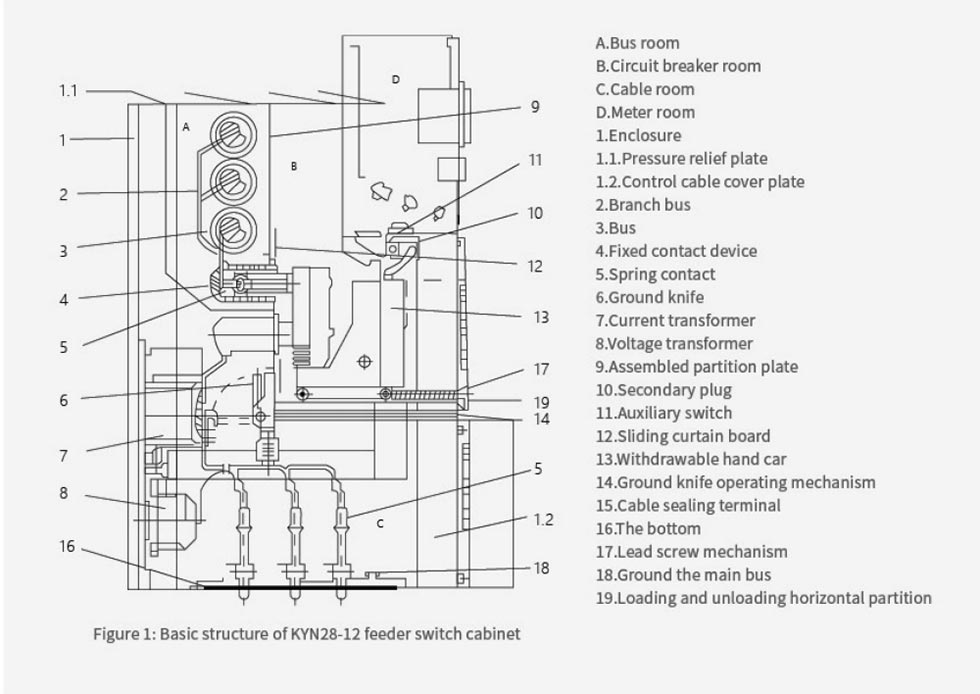

ساختار قابل برداشت با روکش فلزی، چهار محفظه مستقل، گاری دستی در مرکز برای نگهداری آسان. مجهز به سیستم قفل ایمنی پنج ضد جامع، حفاظت دوگانه مکانیکی + الکتریکی، رفع سوء استفاده؛ سازگاری محیطی قوی، مناسب برای شرایط مختلف کار در داخل ساختمان.
1. عملکرد قابل اعتماد: قطع کننده مدار خلاء با پاسخ سریع، عمر مکانیکی طولانی، مناسب برای مکرر عملیات در چند سناریو؛
2. ایمن و راحت: حفاظت کاملاً بسته، طراحی گاری دستی برای نگهداری کارآمد، پشتیبانی هوشمند بهره برداری و نگهداری از راه دور؛
3. کیفیت جهانی: تولید کننده مستقر در چین، کارخانه استاندارد شده ظرفیت و کیفیت تولید را تضمین می کند. به عنوان یک تامین کننده با کیفیت بالا، صادرات به مناطق مختلف و ارائه خدمات چرخه کامل.
1. پیشینه پروژه: این پست یک هاب منبع تغذیه اصلی در منطقه است که به توان 11 کیلوولت پایدار نیاز دارد. تامین پارک های صنعتی و مناطق مسکونی اطراف تجهیزات باید دارای قابلیت اطمینان بالا و مطابقت داشته باشد و با سیستم برق محلی 50 هرتز سازگار باشد.
2. راه حل کاربردی: Usune 28 پنل VCB MV 11kV KYN28A-12 سفارشی سازی شده Usune، با استفاده از یک شینه تقسیم شده معماری و مجهز به قطع کننده مدار خلاء VS1 برای برآوردن نیازهای منبع تغذیه دو مداره.
3. نتایج پیاده سازی: در مدت سه سال پس از راه اندازی، تجهیزات بدون هیچ گونه کارکردی انجام شده است شکست، گذراندن موفقیت آمیز چندین آزمایش تحت شرایط شدید مانند رعد و برق و دمای بالا. این به طور دقیق توزیع برق و حفاظت از خطا را تکمیل می کند و به پست کمک می کند تا به "قطع برق صفر" برسد بهره برداری و نگهداری" و از اداره برق محلی به رسمیت شناخته شده است.
1. پیشینه پروژه: کارگاه های مهر زنی و رنگ آمیزی کارخانه دارای نیازهای بسیار بالایی برای قدرت هستند. پایداری منبع، که نیاز به ارتقاء به یک سیستم توزیع برق 11 کیلوولت دارد. تجهیزات باید مطابق با اتحادیه اروپا باشد استانداردهای IEC، در حالی که سهولت نگهداری و استفاده از فضا را نیز در نظر می گیرند.
2. راه حل کاربردی: 16 پنل Usune 11kV MV VCB انتخاب شد، با استفاده از یک گاری دستی واقع در مرکز ساختار، سازگار با یک سیستم شینه، و مجهز به گرمکن ضد تراکم و هوشمند ماژول های نظارت بر دما و رطوبت
3. نتایج پیاده سازی: تجهیزات کاملاً با سیستم فرکانس دوگانه اروپایی 50Hz/60Hz سازگار است. نصب بر تولید معمولی کارگاه تأثیر نمی گذارد و گاری دستی را می توان به سرعت برای نگهداری بیرون کشید. پس از ارتقا، میزان خرابی منبع تغذیه کارخانه 90٪ کاهش یافت و نیازهای تولید مداوم را برآورده کرد از خودروسازی
1. دمای هوای محیط: حداکثر +40 درجه سانتیگراد، حداقل -10 درجه سانتیگراد.
2. رطوبت نسبی: میانگین روزانه ≤ 95%، میانگین ماهانه ≤ 90%؛
3.ارتفاع: ≤ 1000 متر;
4. شدت لرزه ای: از درجه 8 تجاوز نمی کند.
5. تجهیزات باید در مکان هایی عاری از خطرات آتش سوزی یا انفجار، آلودگی شدید، مواد شیمیایی نصب شوند.
خوردگی و ارتعاش قوی
6. اگر قرار است تجهیزات تحت شرایط محیطی بیش از الزامات عادی مشخص شده در گیگابایت استفاده شود
3906، ترتیبات مربوطه باید توسط کاربر و سازنده توافق شود.
| مورد | مشخصات |
| ولتاژ نامی | 3.6kV، 6.6kV، 7.2kV، 10kV، 11kV، 12kV، 13.8kV، 15kV، 17.5kV، 20kV، 24kV |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| جریان رتبه بندی شده | 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A، 5000A |
| جریان مقاومت کوتاه مدت (4 ثانیه) | 16kA، 20kA، 25kA، 31.5kA، 40kA |
| سطح عایق رتبه بندی شده | فرکانس برق 1 دقیقه: 42 کیلو ولت (قطب/زمین)، 48 کیلو ولت (مخاطبین باز) ضربه رعد و برق (اوج): 75 کیلو ولت (قطب-قطب/زمین)، 85 کیلوولت (مخاطبین باز) |
| سطح حفاظت | پوسته IP4X، IP2X بین محفظه ای |
| دمای محیط قابل اجرا | -15℃ ~ +40℃ |
| نوع پنل | پانل ورودی، پانل خروجی، پانل حفاظت ترانسفورماتور، پانل کوپلینگ شینه، پانل ایزولاتور، پانل رایزر باسبار، پانل PT/VT و غیره |

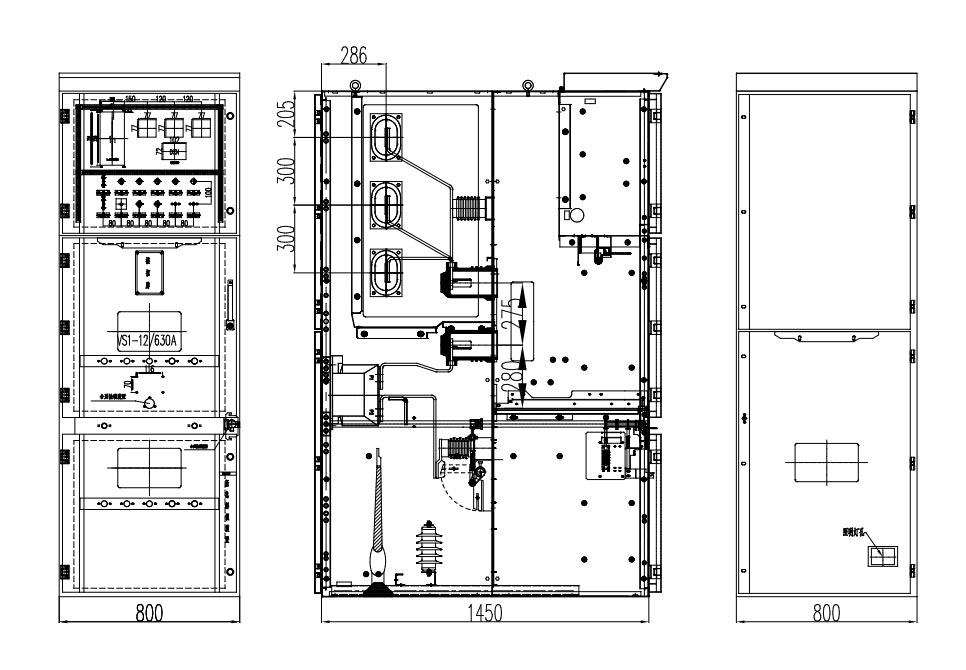

| ابعاد پانل | عرض: 650mm/800mm/1000mm ارتفاع: 2300mm عمق: 1450mm |
| مدار شکن خلاء اختیاری (VCB) | ABB VD4، اشنایدر HVX، Usune VS1 و غیره |
| مورد | واحد | پارامتر | ||||||
| ولتاژ نامی | کیلوولت | 3 | 6 | 7.2 | 12 | |||
| فرکانس نامی | هرتز | 50 | ||||||
| جریان نامی قطع کننده مدار | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| جریان نامی کابینت سوئیچ | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| جریان مقاومت کوتاه مدت (4 ثانیه) | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| جریان تحمل اوج نامی (پیک) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| جریان قطعی اتصال کوتاه نامی | kA | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| جریان اتصال کوتاه نامی (پیک) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| سطح عایق رتبه بندی شده | ولتاژ تحمل فرکانس برق 1 دقیقه | کیلوولت | 24 | 32 | 42 | |||
| ضربه رعد و برق مقاومت در برابر ولتاژ | کیلوولت | 40 | 60 | 75 | ||||
| سطح حفاظت | IP4X برای محفظه، IP2X برای اتاق ایزوله و اتاق شکن مدار باز | |||||||
A: شامل پنج عملکرد اصلی مانند قطع کننده مدار ضد عملکرد نادرست، با دوتایی مکانیکی و الکتریکی به هم پیوستن برای جلوگیری از عملکرد نادرست.
A: کاملا سازگار، بدون نیاز به تغییر، می تواند به طور مستقیم جایگزین تجهیزات موجود و سفارشی سازی پارامترها شود پشتیبانی می شود.
A: مطابق با استانداردهای بین المللی، گواهینامه های منطقه ای را می توان سفارشی کرد. واکنش سریع چین کارخانه و خدمات پس از فروش بومی سازی شده از مراکز فروش جهانی.

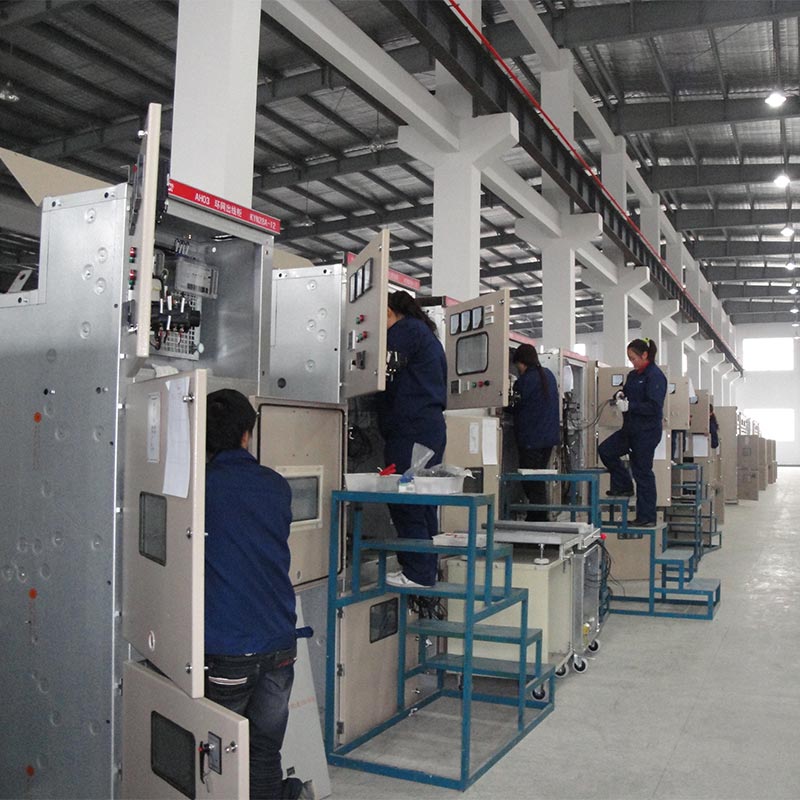

Usune به کارخانه اصلی خود در چین متکی است که ظرفیت تولید سالانه بیش از 5000 پانل دارد. به خود می بالد مدیریت نهایی دیجیتالی شده، ادغام تحقیق و توسعه، تولید و فروش. محصولات آن بیش از 30 را شامل می شود کشورها، آن را به یک تامین کننده و تولید کننده قابل اعتماد توزیع برق ولتاژ متوسط برای مشتریان جهانی تبدیل می کند.
