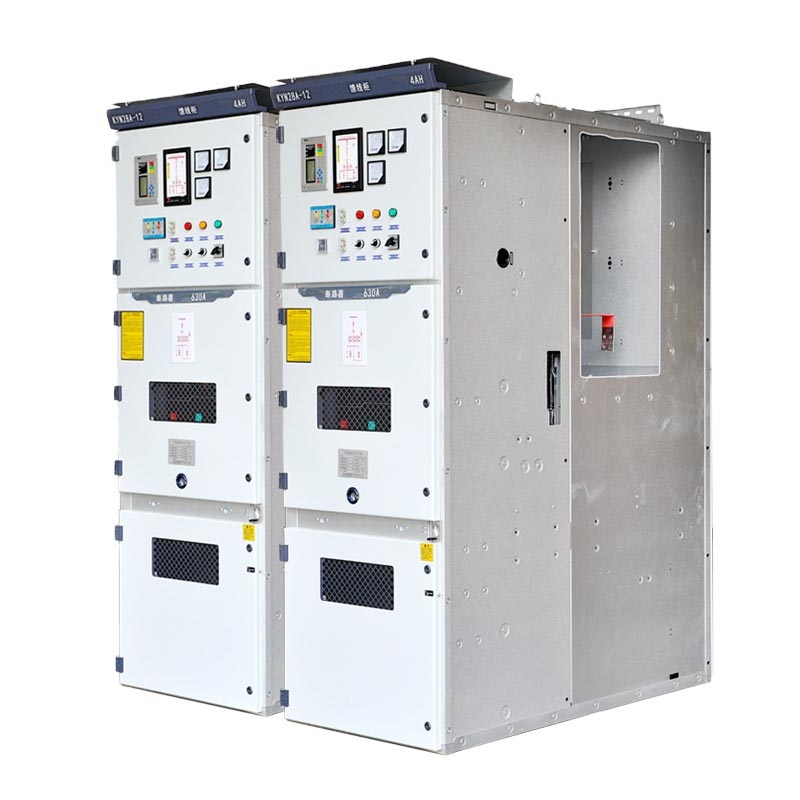

Usune Kyn28 Switchgear 11kV برای سیستم های سه فاز AC 3.6kV–12kV، 50Hz مناسب است و دریافت برق را امکان پذیر می کند. توزیع، کنترل، حفاظت و نظارت. از تک شینه، بخش بندی تک شینه و دوتایی پشتیبانی می کند روش های اتصال شینه، که آن را به یک دستگاه توزیع برق کلیدی در سیستم های قدرت تبدیل می کند. به عنوان محصول اصلی a تامین کننده تجهیزات برق حرفه ای چینی، تبدیل به یک توزیع برق متوسط ولتاژ قابل اعتماد جهانی شده است راه حل به لطف قابلیت های تولید کارخانه و کیفیت پایدار آن.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
Usune Kyn28 Switchgear 11kV به شدت از استانداردهای بین المللی و داخلی برای اطمینان از محصول پیروی می کند. قابلیت اطمینان، ایمنی و قابلیت همکاری:
1. IEC 60298 / IEC 62271-200: کلید AC فلزی محصور شده با ولتاژ نامی از 1kV تا 52kV
2. GB 3906-2006: کلید 3-35 کیلوولت AC فلزی محصور شده و کابینت های کنترل
3. DL/T 404-2007: مشخصات فنی برای کلید ولتاژ بالا AC داخلی
4. GB/T 11022: مشخصات عمومی برای کلید ولتاژ بالا

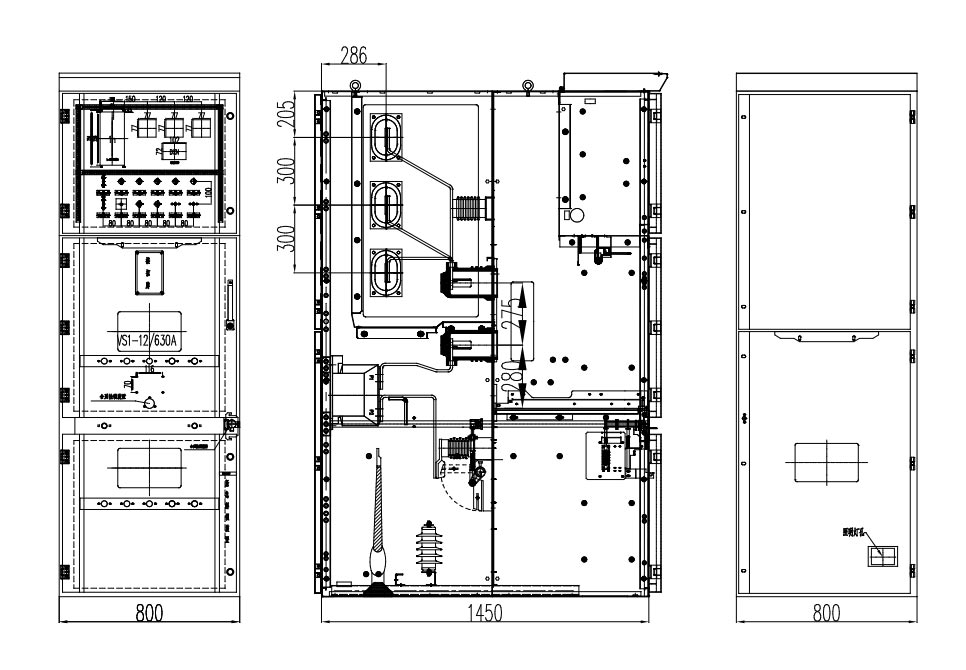

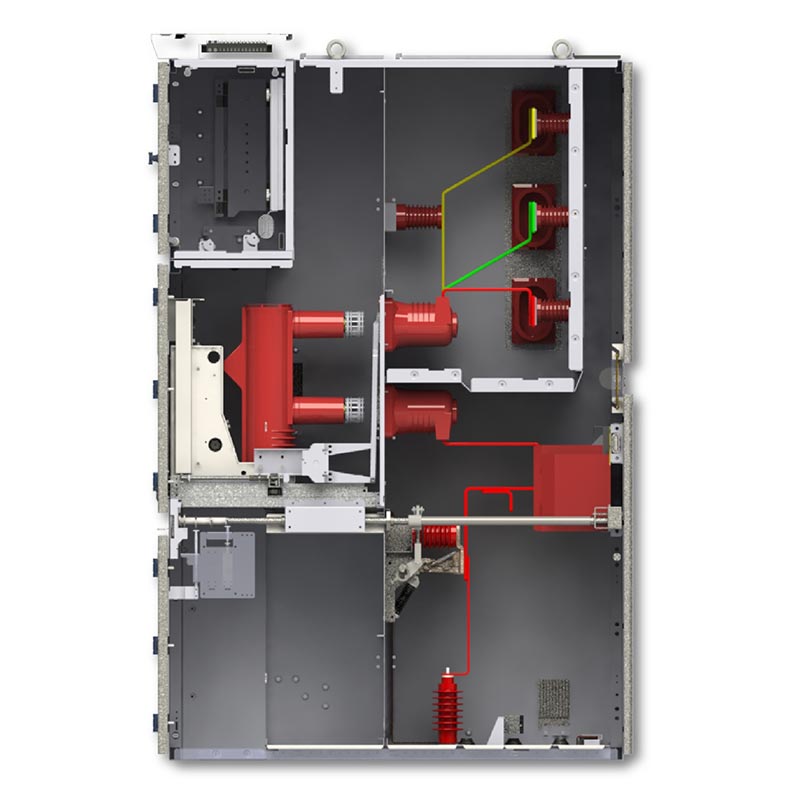

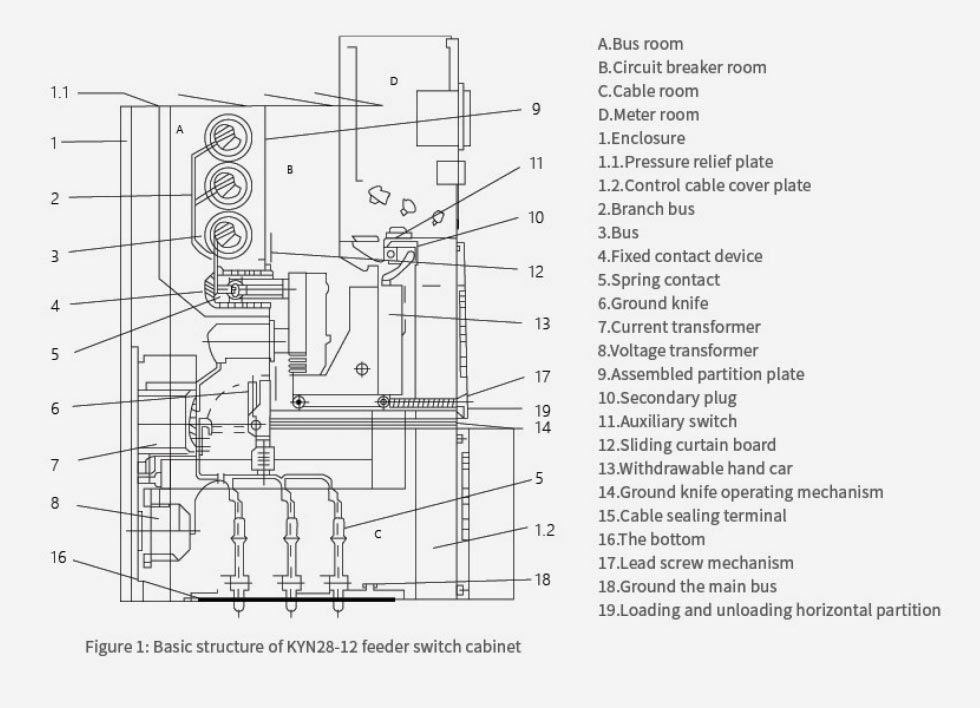

محفظه 11 کیلوولتی Kyn28 Switchgear از ساختار پیچ و مهره ای مدولار ساخته شده از گالوانیزه / نورد سرد با کیفیت بالا استفاده می کند. ورق فولادی که توسط پارتیشن های فلزی به پنج محفظه زمینی مستقل تقسیم می شود و به طور موثر از خطا جلوگیری می کند انتشار
1. محفظه قطع کننده مدار: مجهز به چرخ دستی قطع کننده مدار خلاء قابل جابجایی با مکانیکی
در هم تنیده
2. محفظه باسبار: شینه های اصلی و شینه های شاخه ای را به طور مستقل ایزوله نصب می کند.
3. محفظه کابل: برای اتصالات کابل، حاوی ترانسفورماتور، سوئیچ زمین، برقگیر و غیره استفاده می شود.
4. محفظه ابزار کنترل: رله ها، ابزارها، وسایل حفاظتی و مدارهای ثانویه را نصب می کند.
5. کانال کاهش فشار: مجهز به یک دستگاه کاهش فشار در بالا، که امکان آزادسازی ایمن فشار قوس را فراهم می کند.
در صورت ایراد
1. طراحی گاری دستی قابل جابجایی: گاری های دستی قطع کننده مدار و PT قابل تعویض هستند و امکان تعمیر و نگهداری سریع را فراهم می کنند.
و بدون قطع برق کل بخش شینه تعویض شود.
2. قفل شدن جامع پنج حفاظتی: از باز شدن/بسته شدن تصادفی قطع کننده مدار جلوگیری می کند
هل دادن/کشیدن گاری دستی تحت بار، از بستن سوئیچ اتصال به زمین در حین برق جلوگیری می کند
هنگامی که سوئیچ اتصال زمین بسته است و از ورود تصادفی به محفظه های برق دار جلوگیری می کند.
3. ساختار فشرده: عملیات و نگهداری از جلو، صرفه جویی در فضای نصب.
4. سازگاری محیطی بالا: بخاری متراکم داخلی، مناسب برای محیط های مرطوب.
1. کابین خط ورودی (برق دریافتی)
2. کابین خط خروجی (توزیع نیرو به فیدرها/موتورها)
3. ترانسفورماتور ولتاژ و کابینت اندازه گیری ولتاژ
4. کابینت اندازه گیری (با کنتور انرژی)
5. کابینت بخش شینه
6. کابینت ایزوله
- دمای محیط: -15℃ ~ +40℃
- میانگین رطوبت نسبی روزانه ≤95%، میانگین ماهانه ≤90%
- بدون گازهای انفجاری، خورنده یا گرد و غبار رسانا، بدون لرزش شدید
- فقط نصب در محیط داخلی
| مورد | مشخصات |
| ولتاژ نامی (Ur) | 3.6kV، 7.2kV، 12kV |
| فرکانس نامی | 50 هرتز |
| جریان نامی (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| جریان قطع نامی اتصال کوتاه | 25kA، 31.5kA، 40kA، 50kA (3 ثانیه) |
| دارای جریان مقاومت کوتاه مدت | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| درجه حفاظت | IP4X (محفظه خارجی)، IP2X (محفظه های داخلی) |
پروژه توزیع برق مجتمع تجاری شهری. مجتمع تجاری 50 طبقه ( اداری + تجاری + تفریحی ) در شرق چین از 18 واحد Usune Kyn28 Switchgear 11kV استفاده می کند، از جمله خطوط ورودی، خطوط خروجی، PTs، اندازه گیری، کابینت های بخش، و کابینت های ایزوله، با منبع تغذیه اضافی از طریق شینه های دوگانه.
پس از دو سال کارکرد، قابلیت اطمینان 99.98 درصد منبع تغذیه را بدون قطعی برق برنامه ریزی نشده به دست آورد. را تابلو برق را می توان به سرعت تعویض کرد و زمان نگهداری را به میزان قابل توجهی کاهش داد. کابینت جمع و جور باعث صرفه جویی در فضا می شود اتاق توزیع و بخاری تراکم عملکرد پایدار را در محیط های مرطوب تضمین می کند.
A: تفاوت اصلی ساختار تابلو برق قابل برداشت است. کلیدهای مدار می توانند به طور مستقل خارج شوند و تعویض شده و نیاز به قطع کامل برق در طول تعمیر و نگهداری را از بین می برد. این باعث ایمنی بالاتر و راندمان تعمیر و نگهداری، و محفظه مستقل به طور موثر محدوده خطا را محدود می کند.
ج: بله. Usune به عنوان یک تولید کننده حرفه ای، طراحی کاهش ارتفاع در ارتفاع بالا، عایق پیشرفته و محافظت در برابر خوردگی و یک بخاری داخلی برای اطمینان از عملکرد قابل اعتماد در محیط های مرطوب.
پاسخ: کل دستگاه دارای 12 ماه گارانتی است، تیم فنی جهانی که 24 ساعت شبانه روز و سریع پاسخ می دهد. خدمات در محل در مناطق اصلی موجود است. ما همچنین نگهداری طولانی مدت و آموزش فنی را ارائه می دهیم.
