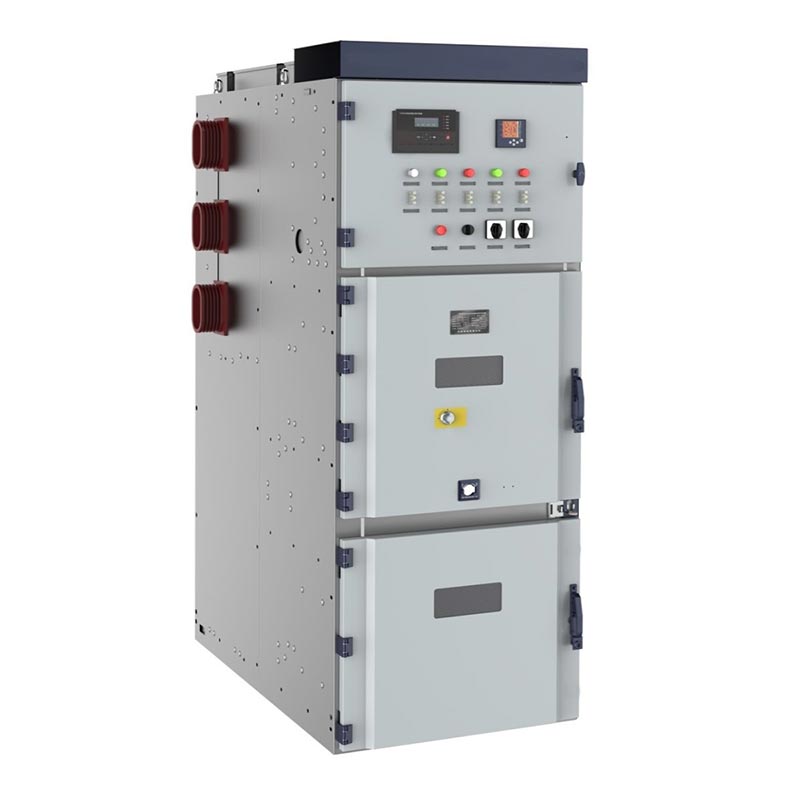

کلید ولتاژ متوسط Lv و Mv 24 کیلوولت Usune، KYN28-24 (Z) (GZS1)، متعلق به AC قابل برداشت زرهی است. دسته تابلو برق محصور شده فلزی برای سیستم های برق سه فاز AC 50 هرتز مناسب است و عمدتاً برای آن استفاده می شود قدرت دریافت، توزیع، کنترل مدار، حفاظت و نظارت.

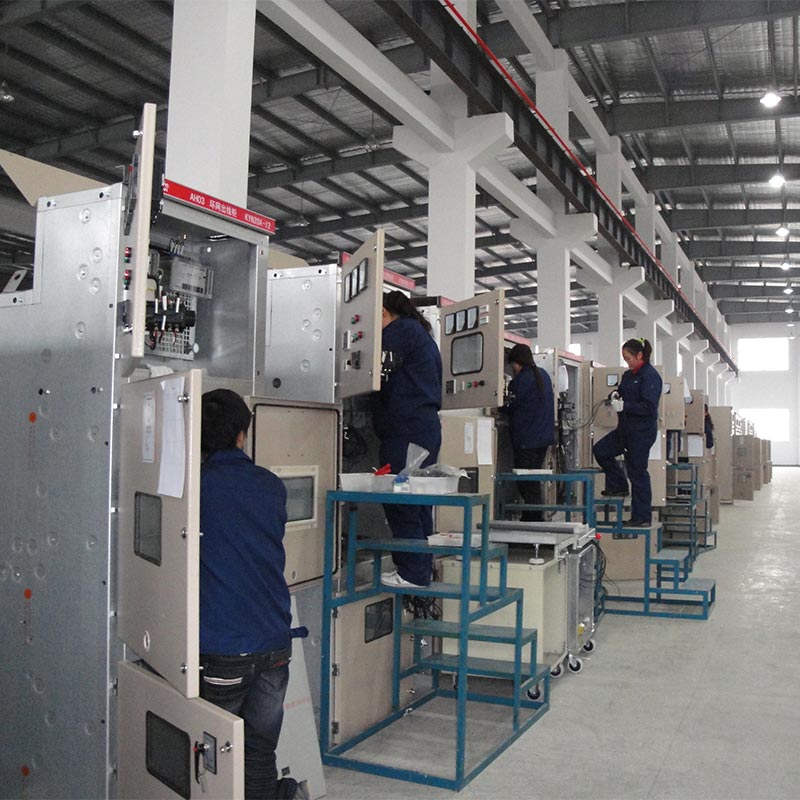

کلید ولتاژ متوسط 24 کیلوولت Lv و Mv به طور گسترده در نیروگاه ها، پست ها، صنعتی و معدنی استفاده می شود. شرکت ها و ساختمان های بلند برای دریافت، توزیع، کنترل و حفاظت برق. هسته Usune پایگاه تولید در چین واقع شده است و آن را به یک تولید کننده حرفه ای قابل اعتماد و با کیفیت بالا تبدیل می کند راه حل های توزیع برق ولتاژ متوسط برای کاربران در سراسر جهان.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
| مورد | واحد | پارامتر | |
| ولتاژ نامی | کیلوولت | 24 | |
| فرکانس نامی | هرتز | 50 | |
| جریان نامی قطع کننده مدار | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان نامی کابینت سوئیچ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان دینامیکی نامی (4 ثانیه) | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ثابت نامی (پیک) | kA | 40، 50، 63، 80، 100، 125 | |
| جریان قطعی اتصال کوتاه نامی | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ایجاد اتصال کوتاه نامی | kA | 40، 50، 63، 80، 100، 125 | |
| ولتاژ تحمل فرکانس برق 1 دقیقه | قطب - قطب ، قطب - زمین | کیلوولت | 65 |
| در سراسر فاصله ایزوله | کیلوولت | 79 | |
| ولتاژ مقاومت در برابر ضربه صاعقه (اوج) | قطب - قطب ، قطب - زمین | کیلوولت | 125 |
| در سراسر فاصله ایزوله | کیلوولت | 145 | |
| سطح حفاظت | IP4X برای محفظه، IP2X برای اتاق ایزوله و اتاق شکن مدار باز | ||
| توجه: ظرفیت اتصال کوتاه CT باید جداگانه در نظر گرفته شود. | |||
1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "شرایط فنی عمومی برای کلید ولتاژ بالا و تجهیزات کنترل"
3. IEC62271-200 "تجهیزات AC فلزی محصور شده با ولتاژ نامی بالای 1 کیلو ولت و زیر 52 کیلو ولت"
4. DL/T404 "شرایط فنی برای سفارش کلید ولتاژ بالا AC داخلی"

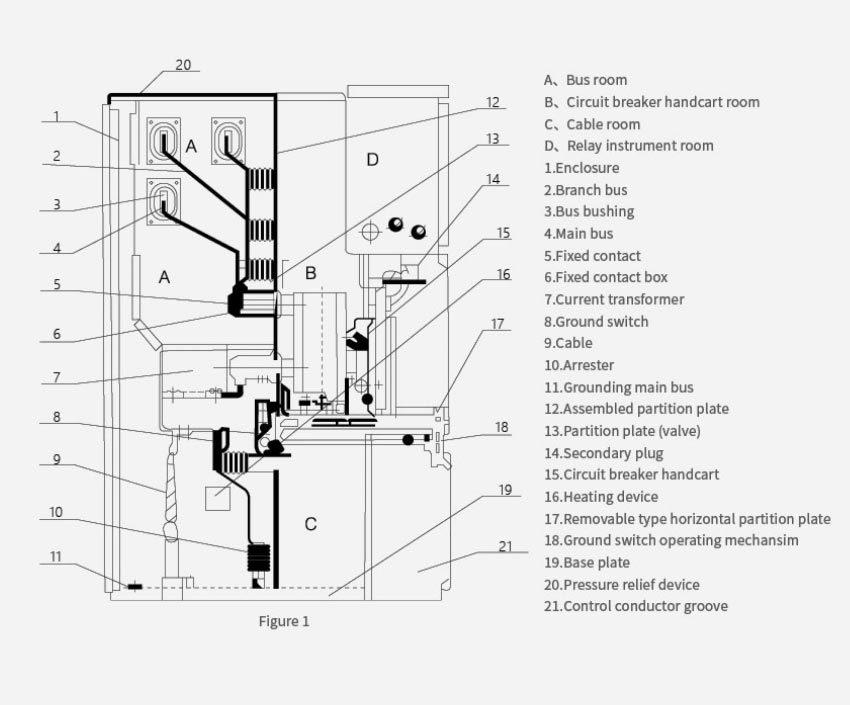

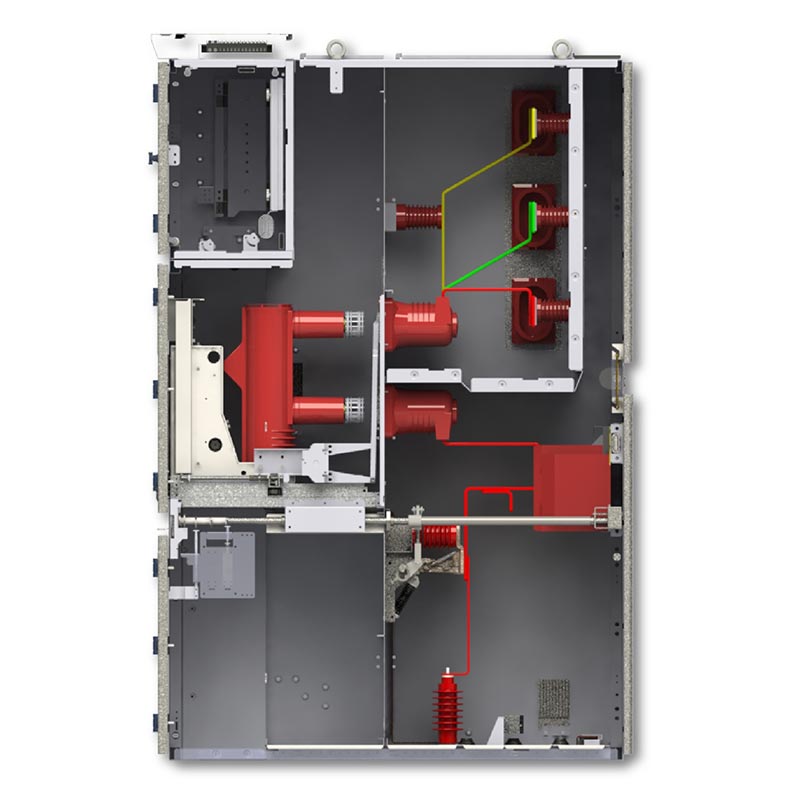

کلید ولتاژ متوسط 24 کیلو ولت ولتاژ پایین و متوسط از یک ساختار پارتیشن بندی شده تمام فلزی استفاده می کند. منطقه عملکردی به طور مستقل جدا شده است، به طور موثری گسترش قوس های گسلی را سرکوب می کند.
1. محفظه قطع کننده مدار: مجهز به چرخ دستی قطع کننده مدار خلاء قابل جابجایی.
2. محفظه شینه: شامل شینه های اصلی، شینه های شاخه و عایق های شینه می باشد.
3. محفظه کابل: ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ، کلیدهای زمین و پایانه های کابل را نصب می کند.
4. محفظه ابزار کنترل: مجهز به رله، وسایل حفاظتی، ابزار، سیم کشی ثانویه، و
کنترل کنید
پانل ها
5. کانال کاهش فشار: دارای یک دستگاه کاهش قوس در بالای کابینت برای افزایش ایمنی خطا است.
1. محفظه های مستقل تمام فلزی برای جلوگیری از گسترش و تداخل متقابل قوس های خطا.
2. مکانیکی جامع پنج ضد قفل:
- از هل دادن یا کشیدن واگن برقی مدار شکن تحت بار جلوگیری می کند.
- از بسته شدن کلید مدار هنگام بسته شدن کلید اتصال به زمین جلوگیری می کند.
- از بسته شدن تصادفی سوئیچ اتصال به زمین در هنگام برق جلوگیری می کند.
- از ورود تصادفی به محفظه های پر انرژی جلوگیری می کند.
- از عملکرد نادرست کلید عایق جلوگیری می کند.
3. چرخ دستی قابل جابجایی نصب شده در مرکز برای عملیات و نگهداری از جلو، تسهیل تعمیرات.
4. سطح عایق بالا، ساختار فشرده، و مقاومت در برابر خطا قوی.
5. مطابق با استانداردهای داخلی و بین المللی، سازگار با طرح های مختلف توزیع برق
یک پست شهری 110 کیلوولت برای ارتقای شبکه توزیع برق ثانویه خود برای پاسخگویی به رشد شهری نیاز دارد. تقاضای برق و بهبود قابلیت اطمینان منبع تغذیه.
36 واحد سوئیچگیر ولتاژ متوسط Lv و Mv 24 کیلوولت Usune برای سیستم توزیع برق 24 کیلوولت مستقر شدند.
- طراحی جمع و جور تابلو برق باعث صرفه جویی 30 درصدی در فضای زیر پست شد.
- سیستم اینترلاکینگ پنج پروف بدون هیچ گونه حادثه عملیاتی در طول سه سال کارکرد.
- فناوری قطع مدار خلاء قابل اعتماد زمان قطع را تا بیش از 80٪ کاهش می دهد و به طور قابل توجهی بهبود می یابد.
کیفیت منبع تغذیه برای 200000 ساکن
یک مجتمع پتروشیمی مدرن به یک سیستم توزیع برق با ولتاژ متوسط بسیار قابل اعتماد نیاز داشت تا اطمینان حاصل شود عملیات مداوم تجهیزات تولید حیاتی
ارائه 58 واحد سوئیچ 24 کیلوولت Usune، به طور خاص برای محیط های صنعتی خشن طراحی شده و با مقاومت در برابر گرد و غبار و خوردگی.
- با موفقیت در برابر محیط خشن در محل (گرد و غبار زیاد، دودهای شیمیایی) مقاومت کرد و پایداری را نشان داد
عملکرد
- قابلیت قطع سریع خطا (≤ 60ms) از کمپرسورها و راکتورهای گران قیمت در برابر آسیب در کوتاه مدت محافظت می کند.
مدارها
- طراحی تعمیر و نگهداری که در جلو نصب شده است، زمان خرابی تعمیر و نگهداری را تا 50% کاهش می دهد و تداوم تولید را تضمین می کند.
A1: این محصول برای سیستم های برق سه فاز AC 50/60 هرتز 3.6 تا 12 کیلو ولت، 24 کیلو ولت مناسب است و نیازهای اکثر افراد را برآورده می کند. سناریوهای توزیع برق ولتاژ متوسط
ج2: بله. این محصول دارای طراحی از جلو و تعمیر و نگهداری است. چرخ دستی قطع کننده مدار را می توان برای حرکت داد تعمیر و نگهداری سریع و تعویض بدون تأثیر بر عملکرد مدارهای دیگر.
A3: بله. Usune می تواند جریان نامی، جریان قطع اتصال کوتاه، اندازه کابینت، پیکربندی حفاظتی، و غیره، با توجه به نیازهای پروژه برای انطباق با شرایط عملیاتی مختلف و نیازهای سیستم.
