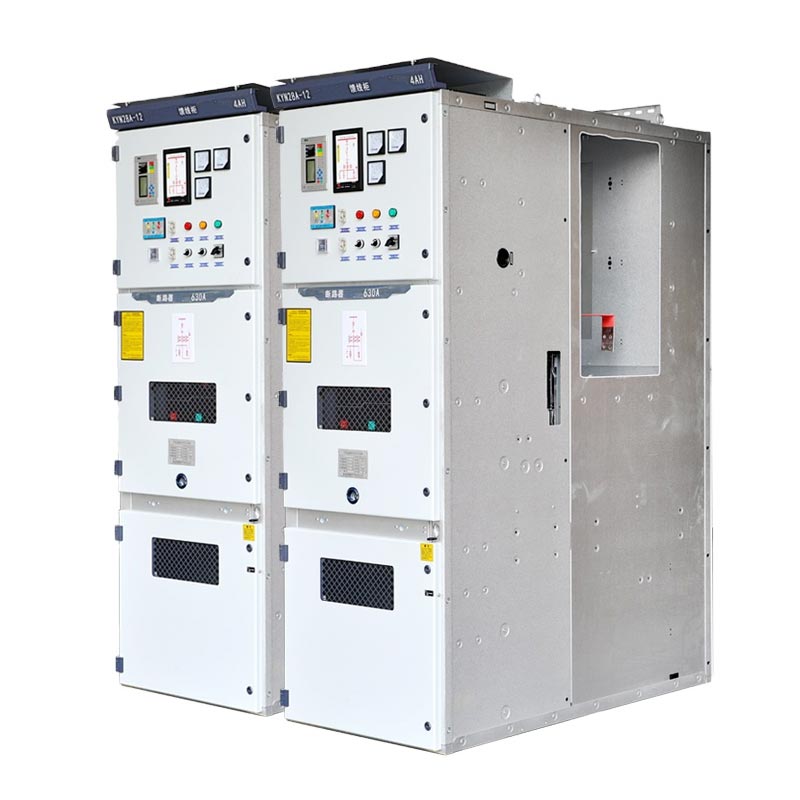

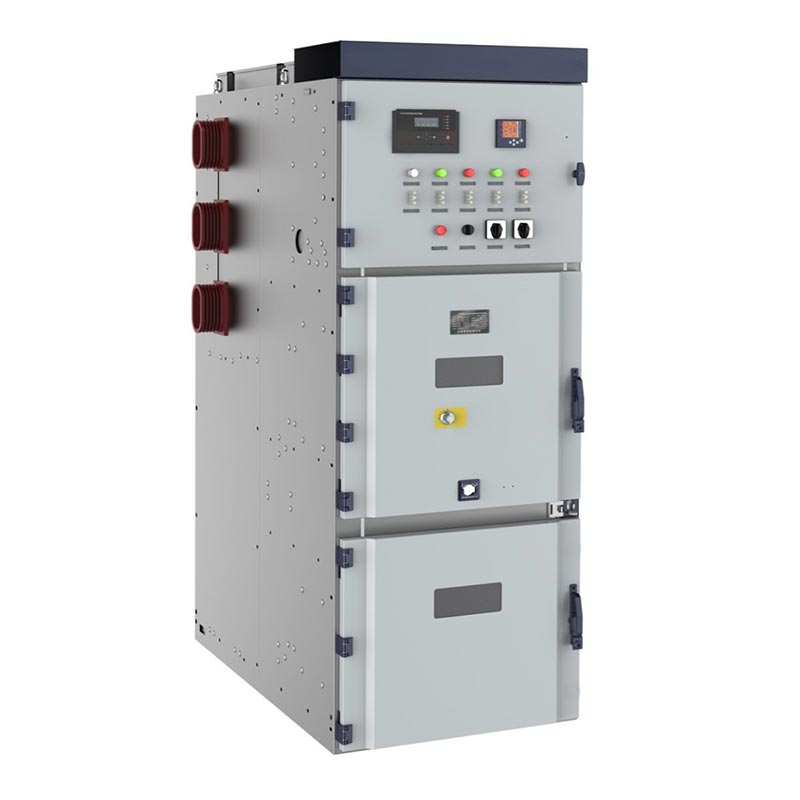

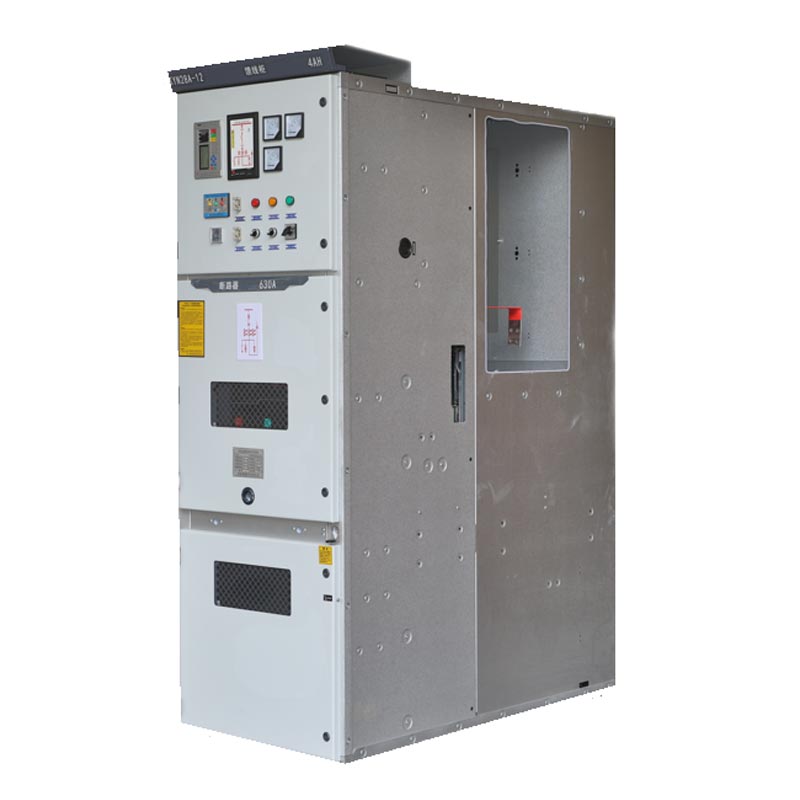

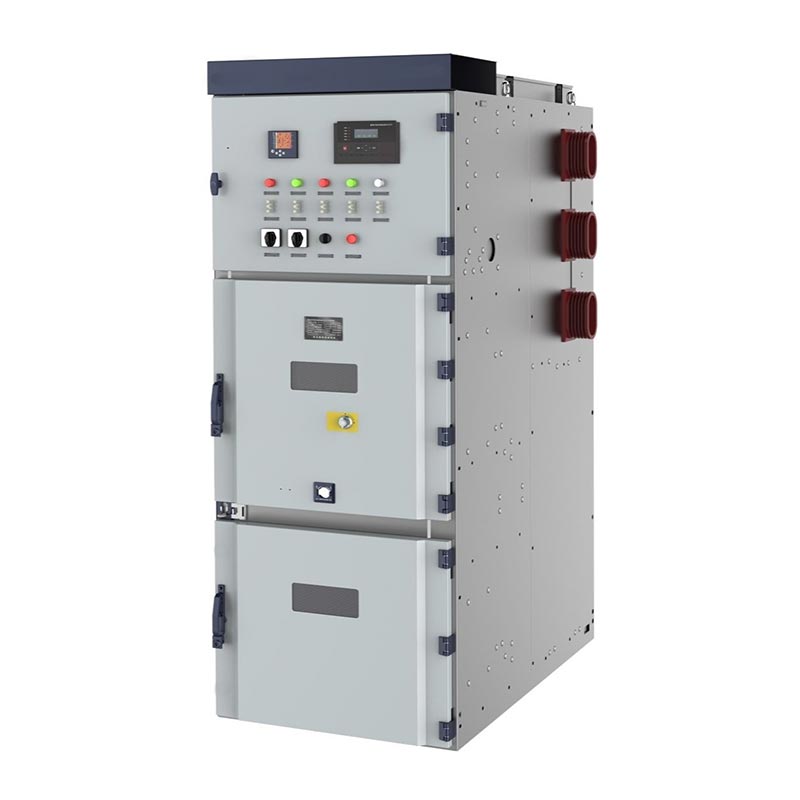

Usune Kyn28 Switchgear 24kV یک تابلو برق خلاء ولتاژ متوسط قابل برداشت با روکش فلزی داخلی است که دارای امتیاز ولتاژهایی که سطوح اصلی 13.8kV، 17.5kV، 20kV و 24kV را پوشش می دهند. به طور خاص برای سه فاز AC 50/60 هرتز طراحی شده است سیستم های قدرت، توابع اصلی آن دریافت انرژی کارآمد و توزیع دقیق است، در حالی که امکان زمان واقعی را نیز فراهم می کند کنترل مدار، حفاظت از خطا، و نظارت بر وضعیت عملیاتی. به عنوان یک محصول معیار از 14 سال Usune تجربه در زمینه الکتریکی ولتاژ متوسط، طراحی آن ساختار بالغ و فناوری پیشرفته را ادغام می کند، متعادل کردن عملکرد الکتریکی با سهولت بهره برداری و نگهداری و تامین کامل ولتاژ متوسط ضروری نیازهای توزیع برق در بخش های برق، صنعتی و ساختمانی.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
Kyn28 Switchgear 24kV کاملاً از چندین استاندارد فنی معتبر داخلی و بین المللی پیروی می کند. برای اطمینان از انطباق در سراسر فرآیندهای طراحی، تولید و آزمایش. استانداردهای اصلی عبارتند از:
- استانداردهای ملی: GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear", GB/T11022 "General"
الزامات فنی برای کلید ولتاژ بالا و تجهیزات کنترل، DL/T404 "شرایط فنی برای سفارش"
کلید ولتاژ بالا AC داخلی"
- استاندارد بین المللی: IEC62271-200 "AC Metal-Enclosed switchgear and controlgear with ولتاژ نامی بالاتر از 1kV
و زیر 52 کیلو ولت"
1. دما: -15℃~40℃; رطوبت: میانگین روزانه ≤95%، میانگین ماهانه ≤90%
2. ارتفاع ≤1000 متر، شدت لرزه ≤8 درجه
3. عاری از گازهای خورنده و قابل اشتعال و ارتعاشات مکرر. شرایط عملیاتی خاص را می توان سفارشی کرد
پس از مذاکره

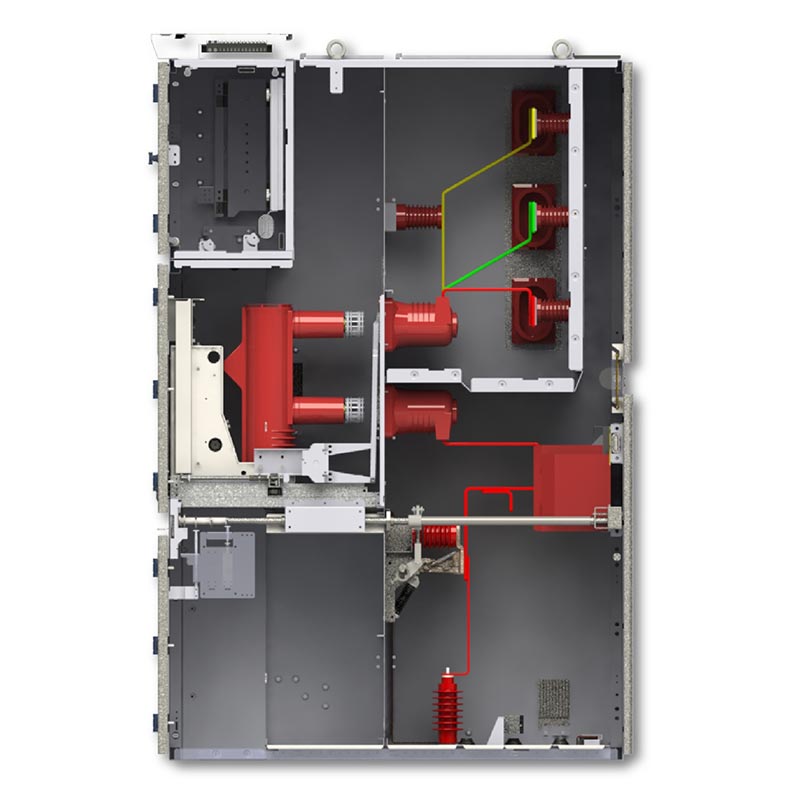

1. ساختار محصور زرهی: اتاق های کاربردی که به طور مستقل تقسیم بندی شده اند، قوس الکتریکی را جدا می کنند و ایمنی را افزایش می دهند.
2. گاری دستی قابل جابجایی: تعویض و نگهداری اجزا را تسهیل می کند و زمان کار را کوتاه می کند.
3. دو قفل شدن: حفاظت پنج ضد را فراهم می کند، از بین بردن عملکرد نادرست.
4. خاموش کردن قوس خلاء: قابلیت خاموش کردن قوس قوی، طول عمر طولانی، مناسب برای عملیات مکرر.
5. کانال تسکین فشار: انتشار فشار جهت دار در صورت بروز خطا، محافظت از تجهیزات اطراف.
| دسته پارامتر | شاخص های اصلی |
| ولتاژ نامی | 13.8kV، 17.5kV، 20kV، 24kV |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز |
| جریان رتبه بندی شده | 630A~3150A |
| جریان قطعی نامی اتصال کوتاه | 25 کیلو آمپر تا 50 کیلو آمپر |
| سطح حفاظت | IP4X (کابینت)، IP2X (بین محفظه) |
| مورد | واحد | پارامتر | |
| ولتاژ نامی | کیلوولت | 24 | |
| فرکانس نامی | هرتز | 50 | |
| جریان نامی قطع کننده مدار | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان نامی کابینت سوئیچ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| جریان دینامیکی نامی (4 ثانیه) | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ثابت نامی (پیک) | kA | 40، 50، 63، 80، 100، 125 | |
| جریان قطعی اتصال کوتاه نامی | kA | 16، 20، 25، 31.5، 40، 50 | |
| جریان ایجاد اتصال کوتاه نامی | kA | 40، 50، 63، 80، 100، 125 | |
| ولتاژ تحمل فرکانس برق 1 دقیقه | قطب - قطب ، قطب - زمین | کیلوولت | 65 |
| در سراسر فاصله ایزوله | کیلوولت | 79 | |
| ولتاژ مقاومت در برابر ضربه صاعقه (اوج) | قطب - قطب ، قطب - زمین | کیلوولت | 125 |
| در سراسر فاصله ایزوله | کیلوولت | 145 | |
| سطح حفاظت | IP4X برای محفظه، IP2X برای اتاق ایزوله و اتاق شکن مدار باز | ||
| توجه: ظرفیت اتصال کوتاه CT باید جداگانه در نظر گرفته شود. | |||
مورد 1: پروژه توزیع نیرو در یک پارک بزرگ صنعتی شیمیایی در جنوب شرقی آسیا. Usune، به عنوان یک حرفه ای سازنده، 82 تابلو برق برای این پارک فراهم کرده است، مناسب برای بارهای سنگین، بدون افت عملکرد پس از 3 سال کار مداوم، تبدیل شدن به یک معیار محلی.
مورد 2: پروژه توزیع برق در یک مجتمع تجاری فوق العاده مرتفع در چین. برای یک سوپر 428 متری اعمال می شود پست زیرزمینی مرتفع، طراحی جمع و جور و حفاظت بالا با محیط بسته سازگار است و تضمین می کند منبع تغذیه پایدار برای جریان روزانه بیش از 100000 نفر.
1. قدرت حرفه ای: 14 سال کشت عمیق، داشتن تحقیق و توسعه مستقل و تولید سفارشی
قابلیت ها

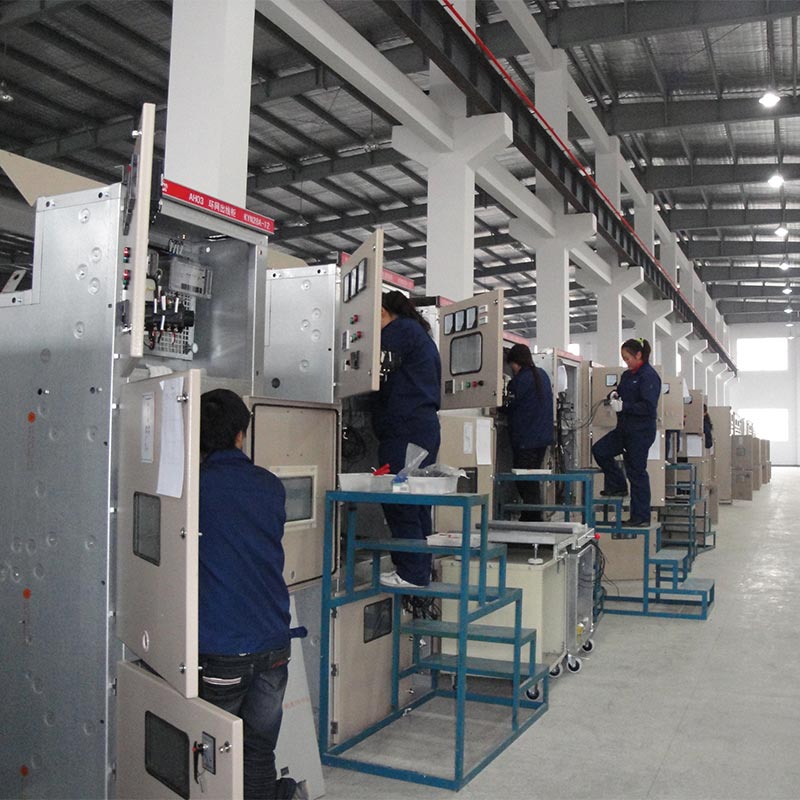

2. کنترل کیفیت دقیق: بازرسی کیفیت کامل فرآیند، هر دستگاه با یک گزارش آزمایش کامل همراه است.
3. تحویل کارآمد: سفارشات استاندارد در 15-20 روز تحویل داده می شوند، قابل تطبیق با نیازهای فوری.
4. خدمات سفارشی سازی: از سفارشی سازی OEM، آرم و پارامتر برای رفع نیازهای فردی پشتیبانی می کند.
5. گارانتی پس از فروش: 12 ماه گارانتی، پاسخ پس از فروش و حل و فصل در 1-3 روز.
Usune Kyn28 Switchgear 24kV، با فناوری بالغ و عملکرد قابل اعتماد خود، ترجیح داده شده است. انتخابی برای توزیع برق ولتاژ متوسط در سطح جهانی. استفاده از مزایای زنجیره تامین چین و عرضه مستقیم کارخانه، Usune خود را به عنوان یک تولید کننده حرفه ای و تامین کننده قابل اعتماد معرفی می کند که در این امر سهیم است توسعه زیرساخت های انرژی جهانی
