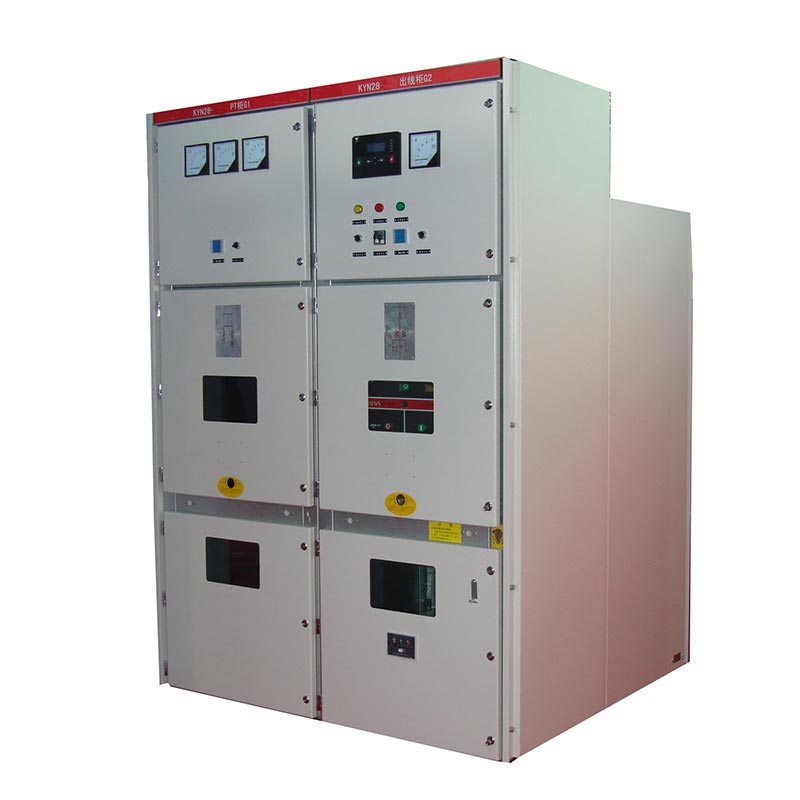

سوئیچگیر Usune Kyn28 20 کیلو ولت یک تابلو برق سه فاز داخلی با فلز است که عمدتاً در برق 24 کیلوولت استفاده میشود. سیستم هایی که امکان دریافت، توزیع، کنترل، حفاظت و نظارت بر انرژی الکتریکی را فراهم می کنند.

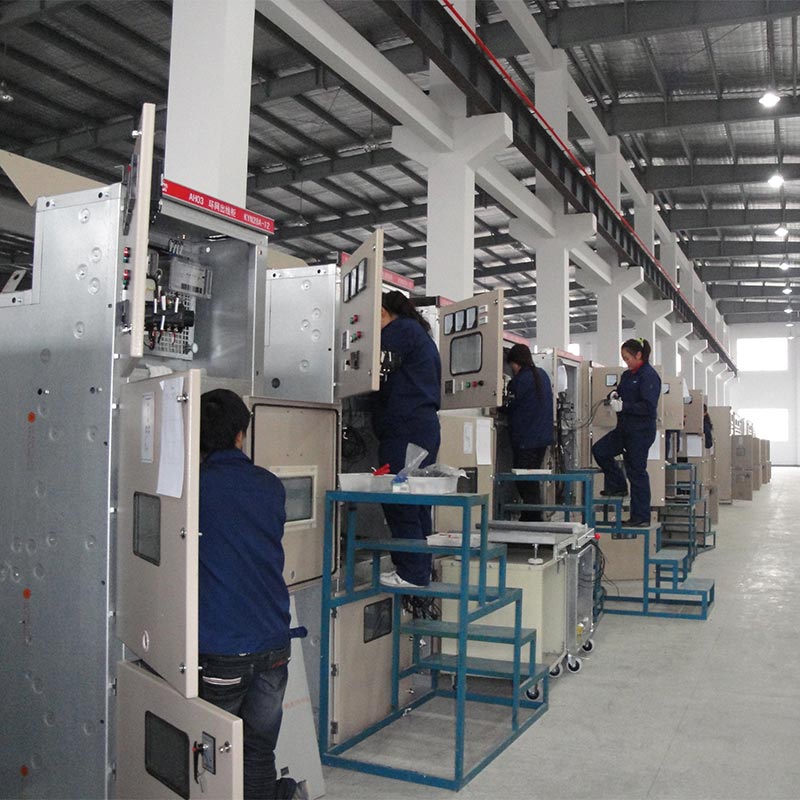

این محصول از عایق هوا + عایق حرارتی انقباض پذیر/روکش اپوکسی با درجه حفاظت IP4X (کابینت) استفاده می کند. ساختار فشرده و سطح عایق بالای آن، آن را برای سناریوهای مختلف توزیع برق در داخل ساختمان مناسب می کند. به عنوان یک محلول توزیع برق ولتاژ متوسط ساخت یک سازنده حرفه ای چینی، این محصول با خود عملکرد پایدار و طراحی استاندارد شده، به یک انتخاب تامین کننده با کیفیت بالا برای مشتریان در سراسر جهان تبدیل شده است. تمام تولیدات اصلی در کارخانه خود ما تکمیل می شود.
تابلو برق فشار ضعیف
تابلو برق ولتاژ متوسط
| مورد | واحد | ارزش استاندارد |
| ولتاژ نامی (Ur) | کیلوولت | 24 |
| فرکانس رتبه بندی شده | هرتز | 50/60 |
| جریان رتبهبندی شده (در) | A | 630، 1250، 1600، 2000، 2500، 3150 |
| جریان مقاومت کوتاه مدت (4 ثانیه) | kA | 25، 31.5 |
| حداکثر جریان مقاومت دارای امتیاز | kA | 63، 80 |
| جریان قطعی نامی اتصال کوتاه | kA | 25، 31.5 |
| ولتاژ مقاومتی با فرکانس برق 1 دقیقه (فاز به فاز/فاز به زمین) | کیلوولت | 65 |
| ولتاژ مقاومت در برابر ضربه رعد و برق (اوج) | کیلوولت | 125 |
| مدرک حفاظتی | — | IP4X (کابینت)، IP2X (درب محفظه باز) |
| محیط عایق | — | عایق هوا + پوشش حرارتی انقباض پذیر / اپوکسی |
| استانداردهای قابل اجرا | — | IEC 62271-200، GB 3906، DL/T 404 |

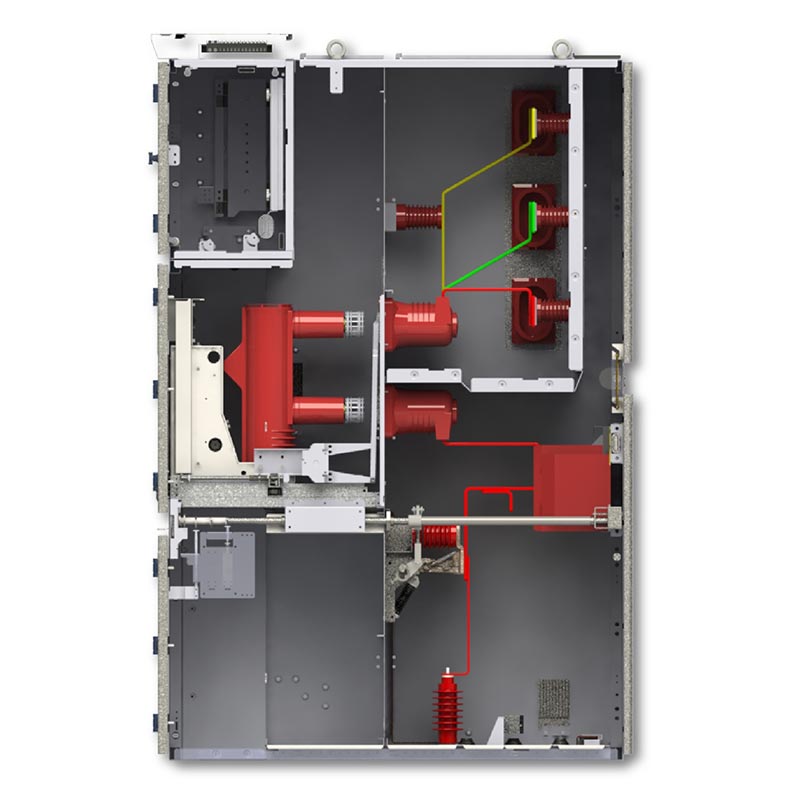

1. محفظه قطع کننده مدار: واگن برقی های مدار شکن خلاء نوع VS1/ZN63/VD4 را نصب می کند.
2. محفظه شینه: شینه های اصلی، شینه های شاخه و مقره ها را مرتب می کند.
3. محفظه کابل: مجهز به CT، PT، سوئیچ های زمین، پایانه های کابل و غیره.
4. محفظه ابزار کنترل: رله ها، وسایل حفاظتی، ابزارها و مدارهای ثانویه را نصب می کند.
5. کانال کاهش فشار: مجهز به دستگاه کاهش قوس در بالا برای بهبود ایمنی عملیاتی.
1. ساختار عایق تمام فلزی برای جلوگیری از انتشار خطا و تداخل متقابل.
2. قفل مکانیکی پنج ضامن کامل برای جلوگیری از باز شدن، بسته شدن یا ورود تصادفی به داخل پرانرژی
محفظه ها
3. چرخ دستی قابل جابجایی که در مرکز نصب شده است، امکان عملیات و نگهداری در سمت جلو، تسهیل تعمیرات را فراهم می کند.
4. Kyn28 Switchgear 20kV دارای سطح عایق بالا، مقاومت در برابر خطای قوی، ساختار فشرده و مناسب برای
طرح های مختلف توزیع برق
5. مطابق با استانداردهای بین المللی و ملی، با کیفیت پایدار و قابل اعتماد.
پروژه ایستگاه توزیع برق در یک شهرک صنعتی. یک پارک صنعتی کلیدی استانی شامل چندین مورد است ساختمانهای کارخانهها، ساختمانهای اداری و تأسیسات برق پشتیبانی که به قابلیت اطمینان بسیار بالایی نیاز دارند و ایمنی در منبع تغذیه این پروژه 16 واحد سوئیچگیر 20 کیلوولت Usune Kyn28 را با جریان نامی 1250 آمپر و جریان قطع اتصال کوتاه 31.5 کیلو آمپر.
برای بیش از دو سال از زمان راه اندازی، تجهیزات به طور پایدار عمل کرده و به سرعت خطاهای اتصال کوتاه را برطرف می کند. بدون هیچ گونه حادثه ایمنی ساختار تعمیر و نگهداری نصب شده در جلو به طور قابل توجهی دشواری تعمیر و نگهداری را کاهش می دهد و خرابی، کسب تحسین بالا از بخش عملیات و تعمیر و نگهداری پارک.
A1: این محصول دارای ولتاژ نامی 24 کیلو ولت است و با پوشش سیستم های برق سه فاز AC 50/60 هرتز سازگار است. سطوح 3.6 تا 12 کیلو ولت و 24 کیلو ولت.
A2: پیکربندی استاندارد شامل چرخ دستی قطع کننده مدار خلاء نوع VS1 (ZN63) و همچنین سازگار با کلیدهای مدار استاندارد صنعتی مانند VD4 که قابلیت تعویض قوی را ارائه می دهند.
A3: بله. این محصول دارای حداکثر جریان نامی 3150 آمپر و جریان قطع اتصال کوتاه 31.5 کیلو آمپر است. نشان دادن قابلیت مقاومت قوی و رفع نیازهای توزیع توان بارهای بحرانی در صنعت و شرکت های استخراج، مراکز داده، ساختمان های بلند، و سایر برنامه های کاربردی مشابه.
