ترانسفورماتور ولتاژ در فضای باز

ترانسفورماتور ولتاژ خارجی سری Usune TYD تمام سطوح ولتاژ از 35 کیلو ولت تا 220 کیلو ولت را پوشش می دهد و ولتاژ بالا را تبدیل می کند. سیستم ها به سیگنال های ولتاژ پایین 100/√3 یا 100 ولت استاندارد برای رفع نیازهای اندازه گیری انرژی، اندازه گیری ولتاژ، حفاظت رله و تأیید همگام سازی شبکه. در مقایسه با ترانسفورماتورهای ولتاژ الکترومغناطیسی سنتی، این محصول همچنین دارای کوپلینگ ارتباطی حامل خط برق است که از مشکلات فرورزونانس جلوگیری می کند. به طور کلی آن است ساختار قابل اعتماد است و عملکرد ایمن و پایدار طولانی مدت شبکه های برق فشار قوی را تضمین می کند و آن را به یک هسته تبدیل می کند. دستگاه پشتیبانی برای ساخت شبکه هوشمند

ترانسفورماتور ولتاژ خازن

TYD-35 (66، 110/220)kV-0.01 (0.02)

دستورالعمل های عمومی

توضیح مدل محصول

کدهای مدل سری TYD به وضوح پارامترهای محصول و سناریوهای قابل اجرا را تعریف می کنند و مهندسی را تسهیل می کنند. انتخاب و نصب در محل قوانین کدنویسی به شرح زیر است:

1. ساختار مدل: TYD ① – ② ③

- TYD: کد برای ترانسفورماتور ولتاژ خازنی
- ①: ولتاژ فاز نامی سیستم (واحد: کیلوولت)
- ②: ظرفیت نامی تقسیم کننده ولتاژ (واحد: μF، اختیاری 0.01μF، 0.02μF)
- ③: کد پسوند ویژگی عملکردی

2. توضیح کد پسوند:

- H: نوع مقاوم در برابر آلودگی، مناسب برای مناطق بسیار آلوده
- G: نوع مرتفع، مناسب برای مناطق بالای 2000 متر ارتفاع
- F: مناسب برای سیستم های غیر موثر با نقطه خنثی

3. نمونه مدل معمولی

TYD110/√3-0.02FH، نشان دهنده سطح ولتاژ 110 کیلوولت، ظرفیت نامی تقسیم کننده ولتاژ 0.02μF، مناسب برای نقطه خنثی سیستم های زمین غیر موثر و محیط های آلودگی کلاس D، یک ترانسفورماتور ولتاژ خازنی.

توابع اصلی

1. اندازه گیری دقیق و اندازه گیری ولتاژ

اکتساب ولتاژ و اندازه گیری انرژی با دقت بالا را فعال می کند و از حل و فصل دقیق شبکه برق اطمینان می دهد. داده های مصرف

2. حفاظت از شبکه برق و کنترل خودکار

سیگنال های ولتاژ پایدار را برای حفاظت رله، کنترل خودکار شبکه برق و همگام سازی ارائه می دهد تأیید، پاسخ سریع به خطاهای سیستم را ممکن می کند.

3. کوپلینگ ارتباطی خط برق

به عنوان یک خازن جفت کننده برای ارتباطات حامل خط برق عمل می کند و به انتقال سیگنال خط برق بدون سیم کشی اضافی

استانداردهای اجرایی

کل فرآیند تولید و آزمایش ترانسفورماتور ولتاژ در فضای باز به شدت مطابق ملی است استانداردهای معتبر، به طور کامل مطابق با مشخصات پذیرش مهندسی:
- GB/T20840.1-2010 "ترانسفورماتورهای ابزار - قسمت 1: الزامات فنی عمومی"
- GB/T20840.5-2013 "ترانسفورماتورهای ابزار - قسمت 5: الزامات فنی تکمیلی برای ولتاژ خازنی ترانسفورماتورها"
- GB/T19749-2005 "خازن های جفت شده و تقسیم کننده های ولتاژ خازنی"

شرایط محیطی قابل اجرا

ترانسفورماتور ولتاژ در فضای باز دارای سازگاری محیطی عالی است و می تواند در شرایط پیچیده به طور پایدار عمل کند شرایط در فضای باز پارامترهای استاندارد قابل اجرا به شرح زیر است:
- سناریوهای نصب: مناسب برای استفاده داخلی و خارجی
- دمای محیط: -40 ℃ ~ 45 ℃ (شرایط خاص را می توان سفارشی و مذاکره کرد)
- حداکثر سرعت باد: ≤150 کیلومتر در ساعت
- ارتفاع امتیازی: ≤2000 متر (نسخه ارتفاع بالا نوع G با ارتفاعات بالاتر سازگار است)
- ضخامت یخ: ≤10mm
- رتبه بندی ضد آلودگی: کلاس D استاندارد (فاصله خزش ≥ 43.3 میلی متر بر کیلوولت)، کلاس E اختیاری (فاصله خزش ≥) 53.7mm/kV)

مزایای ساختاری محصول

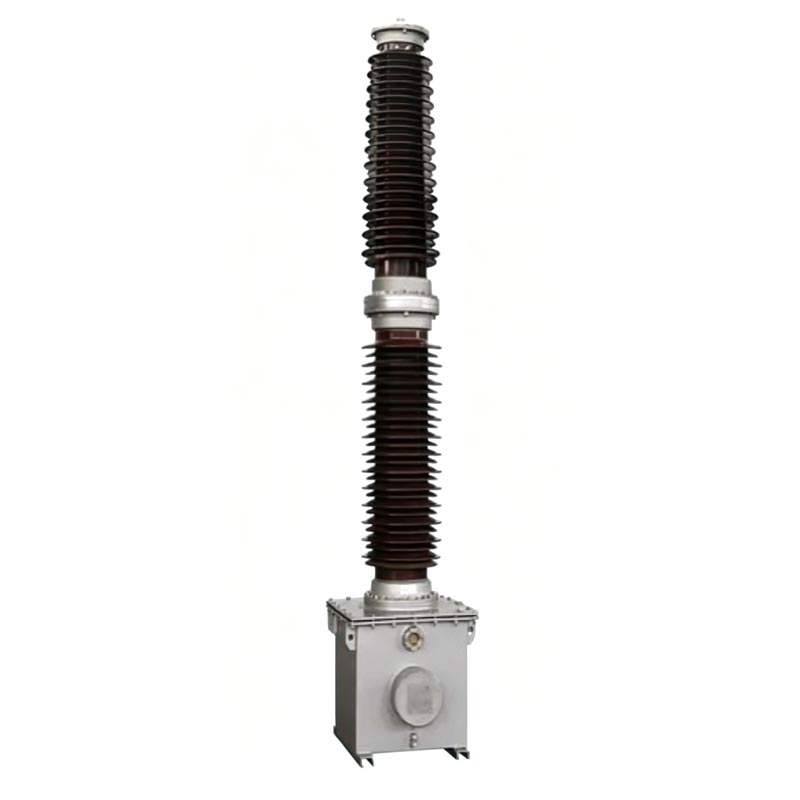

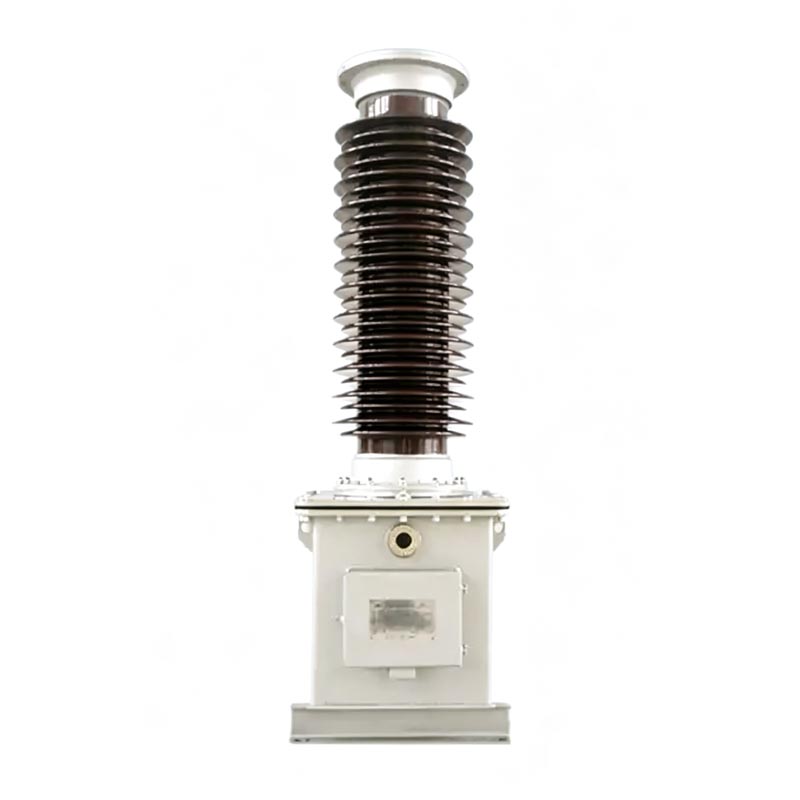

سری Usune TYD CVT یک ساختار یکپارچه مدولار دارد که از دو بخش اصلی تشکیل شده است: ولتاژ خازنی تقسیم کننده و یک دستگاه الکترومغناطیسی. ساختار قوی و بادوام است:

1. تقسیم کننده ولتاژ خازنی با مقاومت بالا

از یک دی الکتریک کامپوزیت کاغذی با لایه نازک و خازن با کیفیت بالا استفاده می کند. عناصر خازن چندگانه هستند به صورت سری در داخل بوش پرسلن، آغشته به خلاء با روغن عایق با کیفیت بالا متصل شده است. به طور کامل ساختار مهر و موم شده مجهز به دستگاه جبران روغن برای حفظ پایداری ولتاژ داخلی و حذف روغن است مشکلات نشت و رطوبت ساختار مونتاژ پیچ نصب راحت و اتصال ایمن را تضمین می کند.

2. دستگاه الکترومغناطیسی یکپارچه

شامل یک ترانسفورماتور میانی داخلی، راکتور جبران کننده و دمپر راکتور سریع اشباع، همه مهر و موم شده است. درون یک مخزن فولادی پر از روغن قبل از خروج از کارخانه با تقسیم کننده ولتاژ پایین از قبل مونتاژ می شود. حصول اطمینان از جداسازی کامل سیستم روغن عایق و حذف تداخل متقابل.

3. طراحی حفاظت ایمنی

مجهز به ترمینال های میرایی اختصاصی، زمین و موج حامل با علامت های واضح. محافظ چندگانه سازه ها به طور موثر از خطرات ایمنی مانند نشت ولتاژ بالا و آسیب به تجهیزات ثانویه جلوگیری می کنند.

کاربرد مهندسی Cas

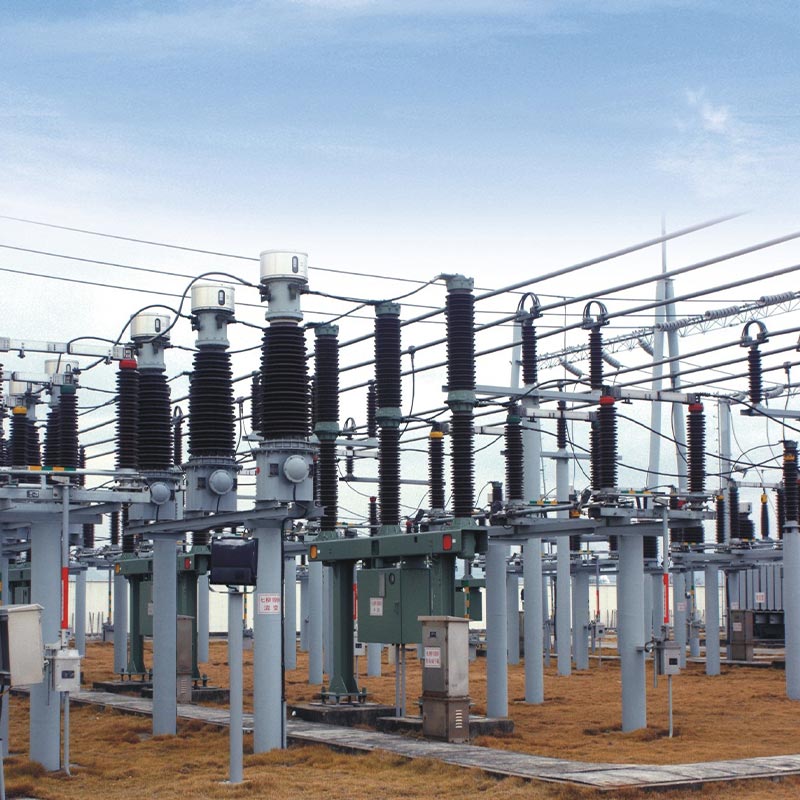

به عنوان تامین کننده با کیفیت بالا تجهیزات CVT ولتاژ بالا، ترانسفورماتورهای ولتاژ سری TYD Usune با موفقیت در یک پروژه کلیدی در نوسازی شبکه برق شهری 110 کیلوولت در ژوشان، استان ژجیانگ اعمال شد. را پروژه مدل کلاسیک TYD110/√3-0.02FH را انتخاب کرد، مناسب برای شرایط عملیاتی پیچیده محلی منطقه ساحلی با آلودگی شدید و یک نقطه خنثی غیر موثر.
تجهیزات اصلی در این پست از اندازه گیری ولتاژ ناپایدار و ضد تداخل ضعیف رنج می برد قابلیت ها پس از جایگزینی CVT ها با CVT های Usune سری TYD، تجهیزات برای مدت بیشتری به طور پایدار کار می کنند. بیش از 3 سال، حفظ اندازه گیری دقیق و خروجی سیگنال پایدار حتی در محیط های سخت مانند بالا رطوبت، نمک پاشی و باد شدید. این پشتیبانی قابل اعتماد برای حفاظت رله پست و حامل فراهم می کند ارتباطات، به طور موثر قابلیت اطمینان عملیات شبکه برق منطقه ای را بهبود می بخشد و تجهیزات را کاهش می دهد میزان خرابی و تأیید کامل مقاومت عالی محصول در برابر آب و هوا و عملکرد مقاومت در برابر آلودگی.

مشخصات عملیات و تعمیر و نگهداری

1. پارامترهای عملیاتی اصلی

- عملکرد طولانی مدت: 1.2 برابر ولتاژ نامی (1.2Un)
- اضافه بار کوتاه مدت: می تواند به مدت 30 ثانیه با ولتاژ 1.5Un کار کند
- نوع F اختصاصی: می تواند به مدت 8 ساعت به طور مداوم با ولتاژ 1.9Un کار کند

2. نیازهای تعمیر و نگهداری روزانه

- به طور منظم وضعیت آب بندی تجهیزات را بررسی کنید تا از نشت روغن عایق جلوگیری شود.
- اطمینان از اتصال مطمئن پایانه های میرایی d1 و d2. عملیات مدار باز به شدت ممنوع است.
- هنگامی که به تجهیزات حامل متصل نیست، پایانه های N و X باید به طور قابل اعتمادی اتصال کوتاه داشته باشند.
- جداسازی غیرمجاز پیچ های آب بندی و سازه های آب بندی سوراخ پرکننده روغن ممنوع است.
- برای جلوگیری از خطرات ایمنی ناشی از روغن، نمونه برداری معمولی روغن و آزمایش واحد الکترومغناطیسی مورد نیاز نیست. سطح پایین می آید

ابعاد محصول

مرجع پروژه

پروژه پرتاب موشک فضایی Cas-Space

گزارش تست

سوالات متداول

Q1: قبل از راه اندازی CVT سری TYD Usune چه آزمایشات اصلی باید تکمیل شود؟

سه آزمایش هسته باید طبق استاندارد DL/T596-1996 تکمیل شود: اول، ظرفیت خازنی و دی الکتریک از دست دادن تقسیم کننده خازن باید آزمایش شود، با انحراف مقدار ظرفیت خازن از صفحه نام ≤2٪ و مماس تلفات دی الکتریک ≤0.002. دوم اینکه مقاومت عایق واحد الکترومغناطیسی باید با استفاده از a آزمایش شود مگاهم متر 2500 ولت، با مقاومت عایق هر ترمینال به زمین ≥500MΩ. سوم، کالیبراسیون دقت آزمایش مستلزم افزایش زاویه سربهای ولتاژ بالا برای کاهش تداخل خازنی سرگردان و اطمینان از دقت اندازه گیری

Q2: اقدامات احتیاطی کلیدی برای نصب در محل ترانسفورماتور ولتاژ در فضای باز چیست؟

اول اینکه تقسیم کننده خازن و دستگاه الکترومغناطیسی یک مجموعه منطبق هستند و باید طبق استاندارد نصب شوند. شماره پلاک نام؛ آنها را نمی توان خودسرانه تعویض کرد. دوم، سوراخ های بالابر واحد الکترومغناطیسی مخزن روغن باید برای بالا بردن استفاده شود. بلند کردن آستین چینی خازن برای جلوگیری از تجهیزات ممنوع است آسیب. سوم، فونداسیون باید با پیچ و مهره های M20 با مقاومت بالا ثابت شود و شیب کلی تجهیزات باید بیش از 2/1000 میلی متر نباشد. چهارم، اطمینان حاصل کنید که ترمینال X به طور قابل اعتماد به زمین متصل است و ترمینال میرایی ایمن است برای جلوگیری از آسیب به تجهیزات متصل می شود.

Q3: مدل های پسوند H، G و F برای چه سناریوهایی مناسب هستند؟

H نوع ضد آلودگی است، مناسب برای محیط های بسیار آلوده و بسیار خورنده مانند مناطق ساحلی و معادن صنعتی G نوع ارتفاع بالا است که برای ارتفاع بالا، ولتاژ پایین و دمای پایین بهینه شده است. محیط های مناسب برای مناطق بالای 2000 متر؛ F نوع تطبیقی با سیستم است که به طور خاص برای نقطه خنثی طراحی شده است سیستم های برق زمینی غیر موثر، با تحمل اضافه ولتاژ قوی تر، مناسب برای شبکه های برق ویژه شرایط عملیاتی

گارانتی استحکام کارخانه و خدمات

Zhejiang Usune Electric یک کارخانه تجهیزات الکتریکی ولتاژ بالا حرفه ای است که تحقیق و توسعه، تولید، و فروش. با سالها تجربه در زمینه ترانسفورماتور فشار قوی، دارای یک سیستم تولید کامل است و فرآیندهای بازرسی کیفیت دقیق. تمام محصولات TYD تست استاندارد ملی را گذرانده اند و از پایداری اطمینان حاصل می کنند عملکرد و مقرون به صرفه بودن بالا محصولات استاندارد و راه حل های سفارشی را می توان با توجه به سطوح مختلف ولتاژ، شرایط محیطی و الزامات شبکه برق، ولتاژ بالا قابل اعتماد را ارائه می دهد پشتیبانی از تجهیزات برای پروژه های برق جهانی
