ترانسفورماتور ولتاژ ولتاژ 110 کیلو ولت Usune سری TYD یک ترانسفورماتور ولتاژ خازنی با کارایی بالا است. طراحی شده برای شبکه های برق فشار قوی 110 کیلوولت. این محصول از اصل تقسیم ولتاژ خازنی و به طور کامل استفاده می کند ساختار غوطه ور در روغن مهر و موم شده، اجتناب از کاستی های ترانسفورماتورهای سنتی مانند اندازه بزرگ و ضعیف ضد تداخل، و دارای مقاومت عالی در برابر آلودگی، تحمل دمای پایین و مقاومت در برابر باد است. این تجهیزات اندازه گیری، حفاظت، و توابع جفت ارتباط حامل را یکپارچه می کند و یک پشتیبان اصلی است دستگاهی برای بهره برداری و نگهداری هوشمند سیستم های انتقال و تبدیل برق 110 کیلوولت.
ترانسفورماتور ولتاژ ولتاژ 110 کیلوولت Pt به شدت از استانداردهای ملی GB/T20840.1-2010، GB/T20840.5-2013 و GB/T19749-2005. فرآیندهای طراحی، تولید و آزمایش آن استاندارد شده است و تمام پارامترهای عملکرد مطابق با آن هستند مشخصات تست پیشگیرانه برای تجهیزات قدرت
دستورالعمل های عمومی
- TYD: کد ویژه ترانسفورماتورهای ولتاژ خازنی
- 110/3: ولتاژ فاز نامی سیستمی که با آن سازگار است 110 کیلو ولت است.
- 0.02: ظرفیت نامی تقسیم کننده ولتاژ خازنی 0.02μF است.
- کد مشخصه پسوند: H - نوع ضد آلودگی; G - نوع ارتفاع بالا (مناسب برای ارتفاعات بالای 2000 متر).
F - مناسب برای سیستم های غیر موثر با نقطه خنثی
مثال: TYD110/3-0.02FH نشان دهنده یک ترانسفورماتور ولتاژ خازنی مناسب برای نقطه خنثی 110 کیلوولت است. شبکه های برق زمینی غیر موثر، با ظرفیت نامی 0.02μF و درجه ضد آلودگی بالا.
متشکل از خازن های کوپلینگ و خازن های تقسیم کننده ولتاژ که روی هم چیده شده اند. چندین مجموعه خازن عناصر به صورت سری در داخل بوش چینی متصل می شوند. از یک فیلم نازک و کاغذ خازن با کیفیت بالا استفاده می کند کامپوزیت دی الکتریک و آغشته به خلاء با روغن عایق با کیفیت بالا. تجهیزات کاملا آب بندی شده است ساختار با یک دستگاه جبران کننده روغن داخلی برای حفظ فشار داخلی پایدار، جلوگیری از نشت روغن، از بین بردن نیاز به نمونه برداری در محل، جداسازی موثر رطوبت و ناخالصی های خارجی و اطمینان از پایداری عملکرد عایق

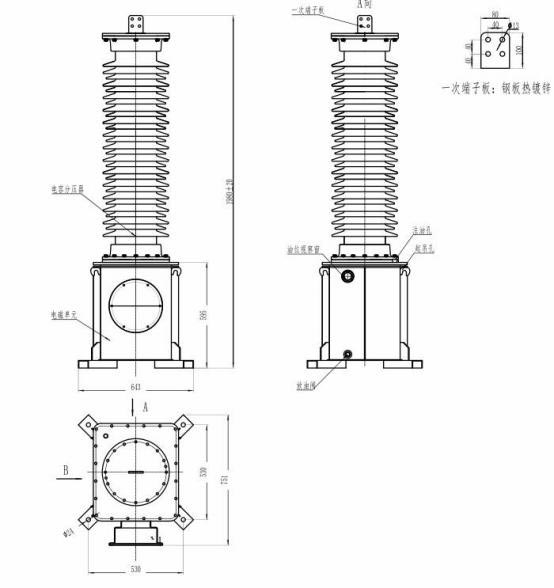

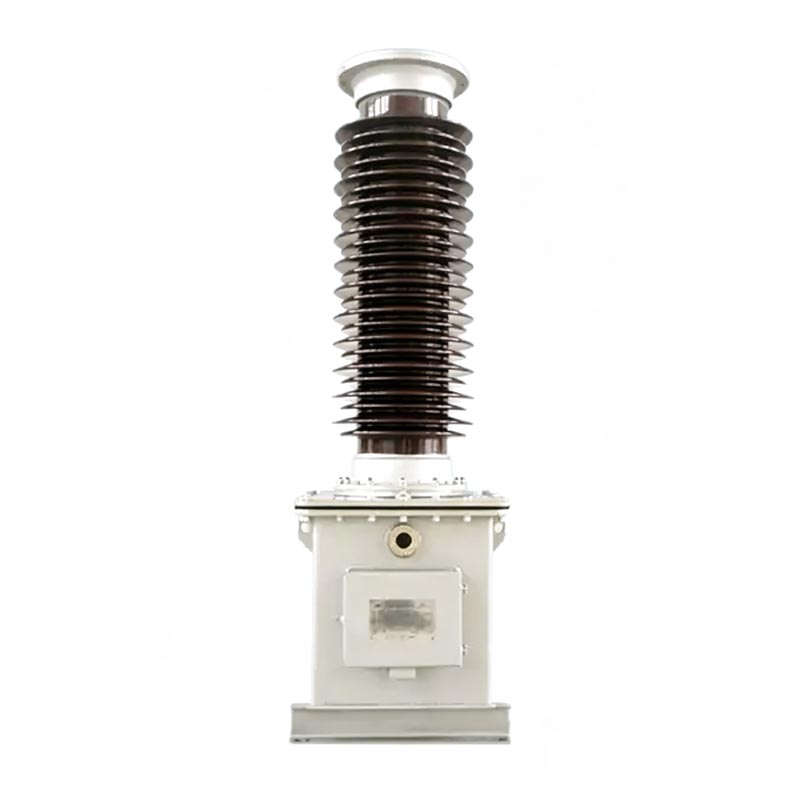

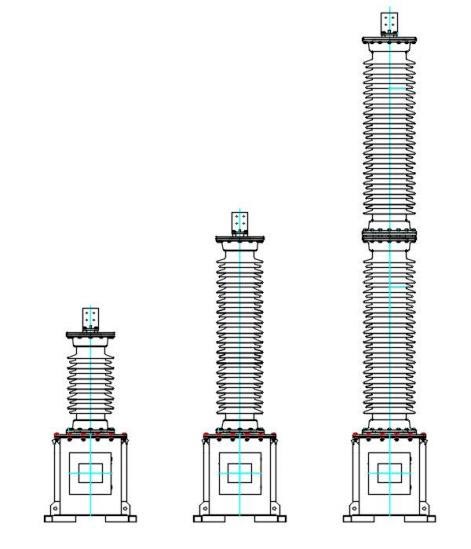

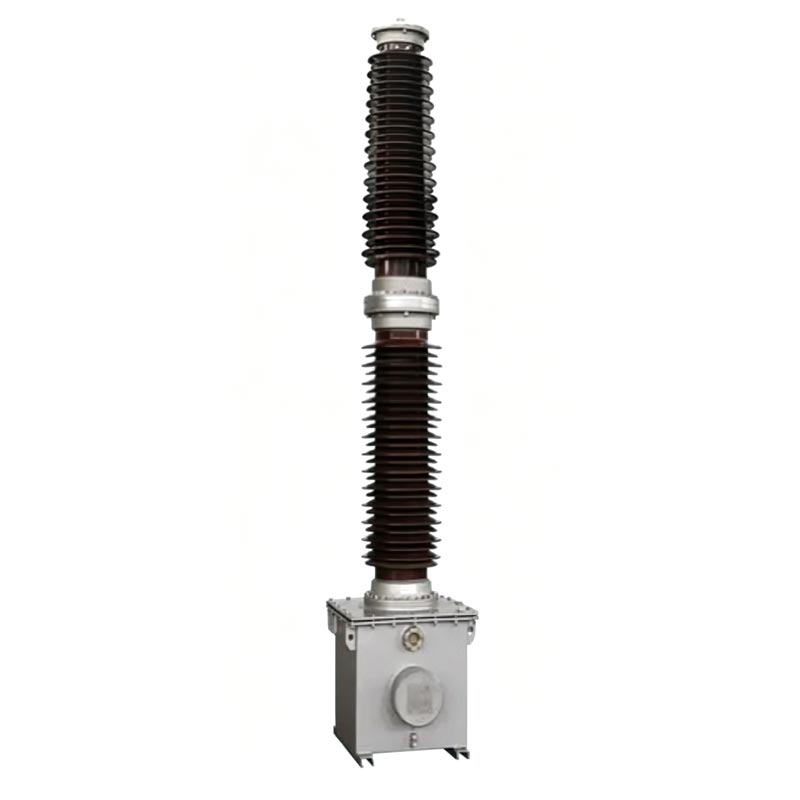

ترانسفورماتور ولتاژ 110 کیلوولت پلاتین به طور کامل در یک مخزن فولادی پر از روغن (که به عنوان یک پایه خازن)، شامل یک ترانسفورماتور میانی، یک راکتور جبران کننده، و یک راکتور اشباع سریع دمپر قبل از خروج از کارخانه با خازن تقسیم کننده ولتاژ پایین از قبل مونتاژ می شود. الکترومغناطیسی واحد و مدار روغن تقسیم کننده خازن کاملاً ایزوله هستند و از عدم تداخل و عملکرد پایدار اطمینان حاصل می کنند. سیم کشی ثانویه و پایانه های موج حامل به طور مرکزی در یک جعبه اتصال در دیواره جانبی مخزن قرار دارند. به وضوح برای سیم کشی و نگهداری آسان در محل برچسب گذاری شده است.
خروجی را با دقت پایین میآورد تا یک سیگنال استاندارد ولتاژ پایین ارائه کند و از دادههای قابل اعتماد برای برق پشتیبانی کند. اندازه گیری انرژی شبکه و نظارت بر ولتاژ در زمان واقعی.
مجهز به حفاظت رله و تجهیزات کنترل خودکار، شناسایی خطای شبکه برق را امکان پذیر می کند. تأیید همگام سازی، و حفاظت از خط، جلوگیری از آسیب تجهیزات و حوادث شبکه برق ناشی از ناهنجاری های ولتاژ
به عنوان یک خازن کوپلینگ اختصاصی برای ارتباطات حامل خط برق عمل می کند و یک کانال سیگنال پایدار برای انتقال اطلاعات شبکه برق و بهره برداری و نگهداری از راه دور.
- شرایط عملیاتی سازگار: سیستم برق متناوب 50/60 هرتز
- ولتاژ خروجی ثانویه: 100/√3V، 100V (مشخصات استاندارد)
- مماس از دست دادن دی الکتریک: ≤0.002
- خطای خازن: از ± 2% امتیاز پلاک تجاوز نمی کند
- مقاومت عایق: ≥500MΩ (اندازه گیری شده با مگاهم متر 2500 ولت)
- قابلیت عملیات اضافه ولتاژ: عملکرد طولانی مدت در 1.2 برابر ولتاژ نامی. عملکرد کوتاه مدت در 1.5
بار ولتاژ نامی برای 30 ثانیه؛ نوع F می تواند به مدت 8 ساعت به طور مداوم با ولتاژ نامی 1.9 برابر کار کند
- دمای عملیاتی: -40℃~+45℃ (قابل تنظیم برای شرایط خاص)
- حداکثر مقاومت در برابر سرعت باد: 150 کیلومتر در ساعت
- ارتفاع قابل اجرا: ≤2000 متر (مدل های ارتفاع بالا در صورت درخواست در دسترس هستند)
- حداکثر ضخامت یخ: 10 میلی متر
- رتبه بندی ضد آلودگی: کلاس D استاندارد (فاصله خزش ≥ 43.3 میلی متر بر کیلوولت)، کلاس E اختیاری (فاصله خزش ≥)
53.7 میلیمتر بر کیلوولت)

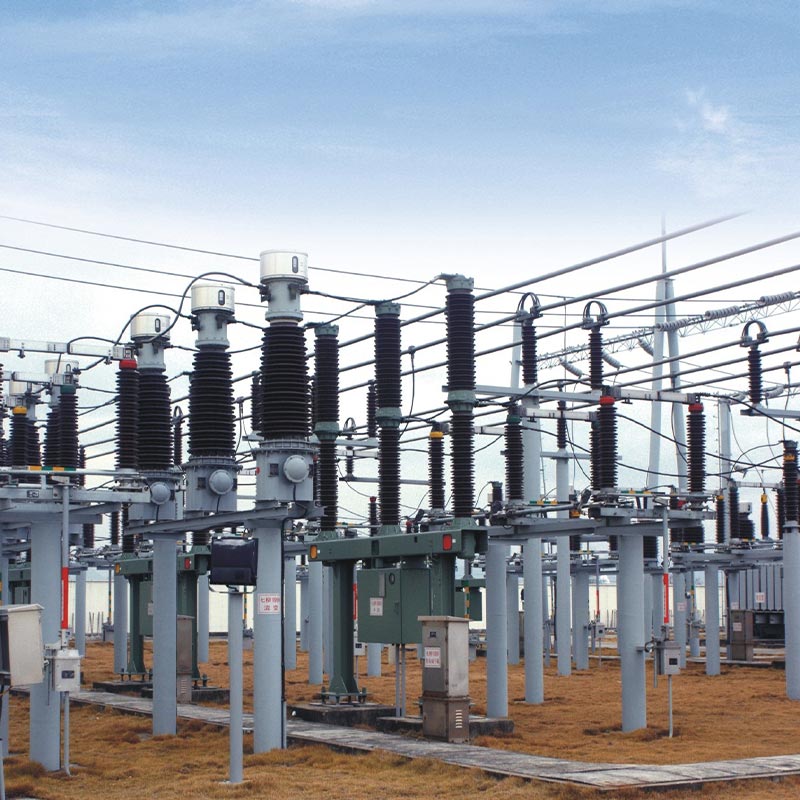

ترانسفورماتور ولتاژ 110 کیلوولت Pt ضد آلودگی Usune TYD110/3-0.02FH با موفقیت در فضای باز اعمال شد. پروژه نوسازی پست منطقه ای 110 کیلوولت در استان ژجیانگ. این پست به اطراف سرویس می دهد پارکهای صنعتی و مناطق مسکونی که به پایداری منبع تغذیه و قابلیت اطمینان تجهیزات بسیار بالا نیاز دارند. واقع در یک منطقه ساحلی با رطوبت بالا، پاشش نمک زیاد، و آلودگی شدید، و با نسیم مکرر دریا، این پروژه نیازمند عملکرد شدید ضد آلودگی، ضد خوردگی و ضد پیری از ولتاژ بالا است. تجهیزات
تجهیزات بالابر، نصب و راه اندازی شد و دقیقاً مطابق با مشخصات سازنده انجام شد قبل از بهره برداری دو سال بهره برداری و نگهداری در محل و داده های آزمایش منظم این را نشان می دهد پارامترهای اصلی مانند ظرفیت تجهیزات و تلفات دی الکتریک به طور مداوم با استانداردهای ملی مطابقت دارند، مسائلی مانند نشت روغن، صدای غیرعادی یا جابجایی پارامتر. ضد رسوب و ضد خوردگی برتر آن ساختار به طور موثر در برابر خوردگی اسپری نمک ساحلی و هوای مرطوب مقاومت می کند و از خطاهای رایج مانند پیری عایق و نوسانات ولتاژ در ترانسفورماتورهای ابزار سنتی به طور پایدار قدرت را کامل می کند اندازه گیری، مانیتورینگ ولتاژ، و کوپلینگ ارتباط حامل، تضمین منبع تغذیه مداوم و ایمن به ایستگاه فرعی، و بررسی کامل پایداری و سازگاری محصول در شرایط سخت در فضای باز.
تجهیزات به صورت مجموعه کامل تقسیم کننده ولتاژ خازن + دستگاه الکترومغناطیسی ارسال می شود. نصب باید اعداد پلاک را به شدت رعایت کنید؛ اختلاط و جایگزینی خودسرانه اکیداً ممنوع است. برای تجهیزات بالابر، سوراخ های بالابر اختصاصی برای مخزن روغن واحد الکترومغناطیسی باید استفاده شود. بالا بردن مستقیم از بوش های چینی خازن ممنوع است. فونداسیون با پیچ و مهره های M20 با استحکام بالا ثابت شده است، و به طور کلی زاویه شیب نصب ≤2/1000mm برای اطمینان از عملکرد پایدار تجهیزات است.
الزامات سیم کشی کلید: پایانه های دمپر d1 و d2 باید به طور قابل اعتماد متصل شوند. مدارهای باز به شدت هستند ممنوع است. هنگامی که به تجهیزات حامل متصل نیست، پایانه های N و X باید به طور قابل اعتمادی اتصال کوتاه داشته باشند. در طول عملیات تجهیزات، ترمینال X باید مستقیماً و به طور قابل اعتماد به زمین متصل شود تا از ورود ولتاژ بالا به داخل جلوگیری شود محفظه ثانویه، آسیب رساندن به تجهیزات و به خطر انداختن ایمنی شخصی.
این تجهیزات دارای ساختار کاملاً مهر و موم شده در روغن است که عملکرد پایدار را تضمین می کند و نیاز را از بین می برد. برای نمونه گیری و آزمایش معمول روغن. تعمیر و نگهداری معمول فقط به بررسی دوره ای آب بندی تجهیزات نیاز دارد وضعیت، سفتی ترمینال و عیب یابی صداهای غیرعادی، ناهنجاری های ولتاژ ثانویه و ناگهانی افزایش ولتاژ در اتصال مثلث باز جداسازی غیر مجاز پیچ و مهره های بست تجهیزات ساختار کاملاً ممنوع است. جداکننده خازن و دستگاه الکترومغناطیسی نباید بدون آن جدا شوند اجازه سازنده پس از اسقاط تجهیزات، باید به محیط زیست محلی تحویل داده شود بخش حفاظت برای دفع متمرکز و بی ضرر برای جلوگیری از آلودگی محیط زیست.
H نوع مقاوم در برابر آلودگی است، مناسب برای سناریوهای صنعتی ساحلی و به شدت آلوده، با افزایش فاصله خزش و مقاومت در برابر خوردگی؛ G یک نوع ارتفاع بالا است که برای مناطق بالای 2000 متر بهینه شده است. مناسب برای محیط های کم ولتاژ و قوی فرابنفش؛ F یک نوع اختصاصی برای نقطه خنثی غیر موثر است زمین، با تحمل اضافه ولتاژ قوی تر، مناسب برای سیستم های شبکه برق مربوطه. مدل مناسب را می توان بر اساس محیط جغرافیایی پروژه و سیستم شبکه برق انتخاب کرد.
D1 و D2 ترمینال های دمپر هستند. باز کردن آنها باعث خرابی دمپر، ایجاد نوسانات اضافه ولتاژ داخلی و باعث آسیب دائمی به خازن ها و واحدهای الکترومغناطیسی می شود. هنگامی که هیچ تجهیزات حامل متصل نیست، قطع کردن پایانه های N-X باعث می شود ولتاژ بالا وارد جعبه اتصال ثانویه شود و ثانویه سوخته شود. تجهیزات نظارت و حفاظت و ایجاد یک حادثه ایمنی. قابلیت اطمینان اتصالات ترمینال باید باشد قبل از راه اندازی تجهیزات بررسی شود.
خیر، نمونه برداری و آزمایش دوره ای روغن لازم نیست. واحد الکترومغناطیسی در ولتاژ پایین کار می کند و الف مجموعه کاملی از تست های آب بندی و عملکرد قبل از خروج از کارخانه تکمیل شده است و اطمینان حاصل می شود عملکرد آب بندی نمونه برداری در محل تعادل فشار داخلی تجهیزات را مختل می کند و منجر به مشکلات احتمالی مانند افت سطح روغن، نفوذ رطوبت و خراب شدن عایق. فقط چک های معمولی نیاز به بررسی یکپارچگی مهر و موم ها و پایداری پارامترهای الکتریکی. اگر پارامترها غیرعادی باشند، برای تست تخصصی با سازنده تماس بگیرید.
