مدار شکن خلاء فشار قوی داخلی

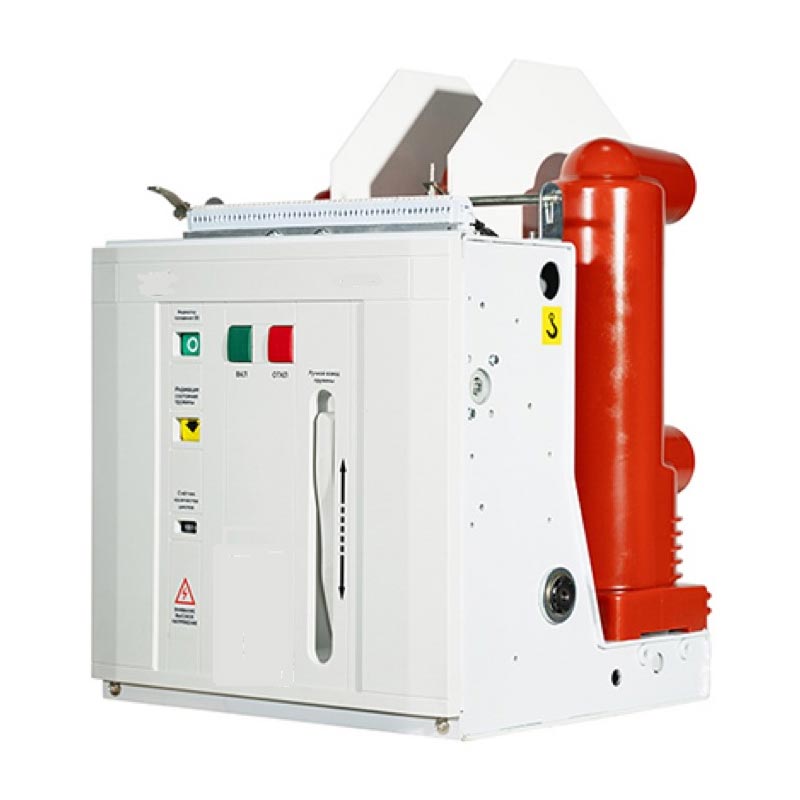

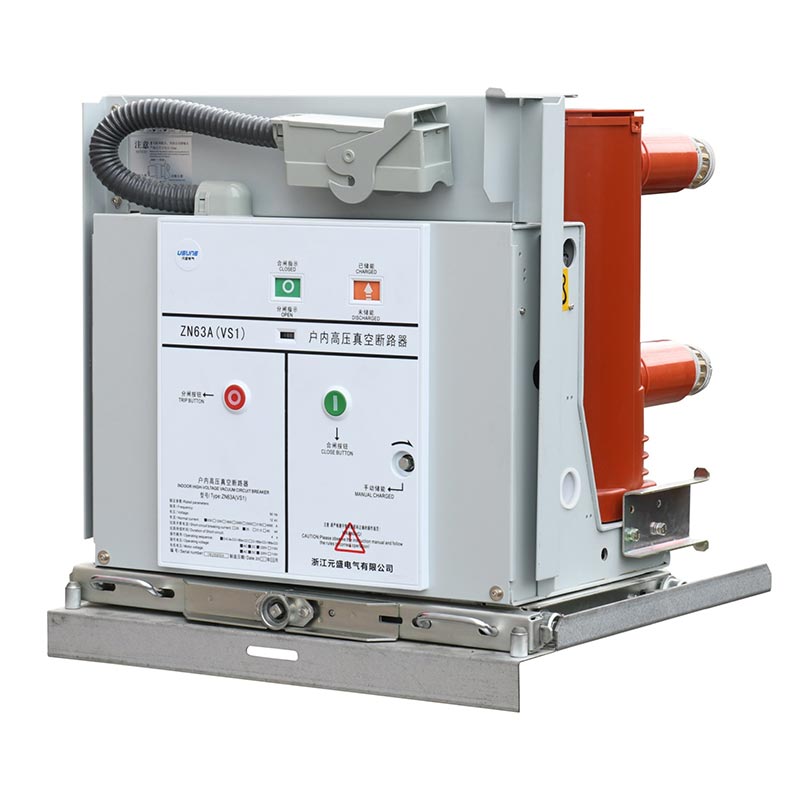

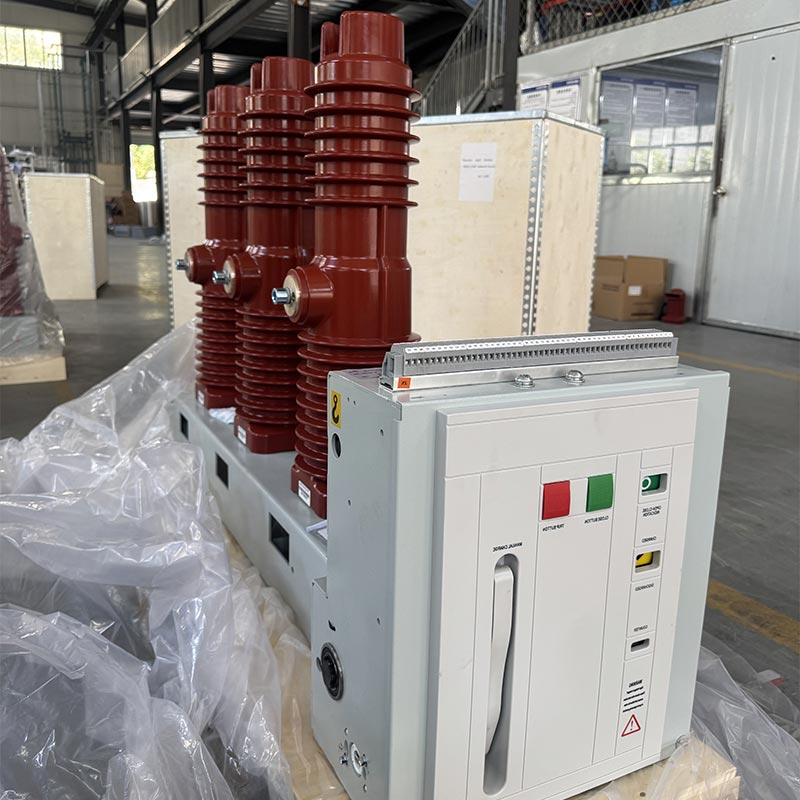

مدار شکن خلاء ولتاژ بالا سرپوشیده Usune VS1(ZN63)-12 یک محافظ و کنترل الکتریکی هسته ای است. دستگاه برای سیستم های قدرت 12 کیلو ولت. طراحی یکپارچه مکانیسم فنری و بدنه قطع کننده مدار لینک های انتقال میانی را کاهش می دهد، مصرف انرژی و نویز را کاهش می دهد و عملکرد محصول را بهبود می بخشد قابلیت اطمینان مدار اصلی از قطب های جامد یکپارچه استفاده می کند و به کوچک سازی مدار شکن می رسد. افزایش سازگاری محیطی و عمر سرویس، و امکان عملیات بدون نیاز به تعمیر و نگهداری در اکثر سناریوها.

مزایای محصول

1. قابلیت اطمینان بالا

قطع کننده خلاء به صورت طولی در داخل یک سیلندر عایق لوله ای ساخته شده با رزین اپوکسی APG نصب می شود. ایجاد مقاومت عالی در برابر خزش و جلوگیری موثر از تجمع گرد و غبار و تداخل خارجی. آن را می تواند به طور پایدار حتی در محیط های مرطوب و به شدت آلوده عمل کند.

2. پیکربندی انعطاف پذیر

می توان آن را به عنوان یک واحد نصب ثابت یا مجهز به یک محرک اختصاصی برای تشکیل یک واحد کشو طراحی کرد. آن را کاملاً با تابلو برق کشوی نوع KYN28A-12 (GZS) مطابقت دارد. نوع ثابت را نیز می توان در تابلو برق ثابت سری XGN.

3. سازگار با عملیات مکرر

با استفاده از مزایای منحصر به فرد وقفه خلاء، به ویژه برای سناریوهایی که نیاز دارند مناسب است. عملکرد مکرر در جریان عملیاتی نامی و قطع مکرر جریان اتصال کوتاه، قوی است عملی بودن

4. مطابقت با استاندارد

به شدت به GB/T1984-2014 "شکن های مدار فشار قوی"، JB3855-1996 "3.6~40.5kV ولتاژ داخلی داخلی" پایبند است قطع کننده های مدار خلاء، DL/T403-2000 "شرایط فنی سفارش مدار شکن های خلاء 12~40.5 کیلوولت"، و استانداردهای IEC62271-100:2008، تضمین کیفیت معتبر.

پارامترهای فنی

ساختار و عملکرد

1. ساختار کلی

مدار شکن خلاء فشار قوی داخلی Usune VS1(ZN63)-12 ساختاری یکپارچه با عملکرد دارد. مکانیزم و محفظه خاموش کننده قوس در جلو و عقب چیده شده است. مدار رسانای اصلی سه فاز است سازه روی زمین این طراحی منحصر به فرد به طور قابل توجهی تجمع گرد و غبار را در محفظه خاموش کننده قوس کاهش می دهد سطح، از تحت تأثیر قرار گرفتن محفظه خاموش کننده قوس خلاء تحت تأثیر عوامل خارجی جلوگیری می کند. حتی در مرطوب و محیط های بسیار آلوده، ولتاژ مقاومت عالی و مقاومت بالا را حفظ می کند و عملکرد مشابهی دارد محصولات

2. ساختار مکانیزم عملیاتی

مکانیزم عملیاتی یک مکانیسم مسطح فنری است که دارای ذخیره انرژی دستی و الکتریکی است توابع موتور عامل در کابینت روبروی محفظه خاموش کننده قوس قرار دارد. کابینه است توسط چهار پارتیشن میانی به پنج فضای مونتاژ تقسیم شده است که هر کدام محل ذخیره انرژی، انتقال، قطع، و اجزای بافر مکانیسم عملیاتی. طراحی یکپارچه محفظه خاموش کننده قوس و مکانیسم عملیاتی درجه بالایی از تطابق بین عملکرد مکانیزم عملیاتی و عملکرد را تضمین می کند الزامات باز و بسته شدن محفظه خاموش کننده قوس، کاهش اجزای اضافی، کاهش انرژی مصرف و نویز، و بهبود قابلیت اطمینان عملیاتی قطع کننده مدار.

محیط عملیاتی

1. دمای محیط: حداکثر +40℃، حداقل -15℃
2. رطوبت محیط: میانگین رطوبت نسبی روزانه ≤95%; میانگین رطوبت نسبی ماهانه ≤90%؛ میانگین روزانه فشار بخار آب ≤22×10-3MPa؛ میانگین فشار ماهانه بخار آب ≤1.8×10-3MPa
3. ارتفاع: بیش از 1000 متر نباشد
4. شدت لرزه ای: از 8 درجه بیشتر نباشد
5. محیط جوی: بدون گرد و غبار قابل توجه، دود، گازهای خورنده یا قابل اشتعال، بخار، یا اسپری نمک آلودگی هوای اطراف

توجه: اگر از شرایط محیط عملیاتی عادی بالا فراتر رفت، لطفاً با سازنده ما در اینجا مشورت کنید پیشبرد سفارشی کردن محصول با توجه به شرایط کاری واقعی.

نصب و راه اندازی

1. قطع کننده مدار را از نظر آسیب در هنگام حمل و نقل و ذخیره سازی بررسی کنید. در صورت مشاهده هرگونه آسیب، استفاده از آن را متوقف کنید بلافاصله و برای پشتیبانی پس از فروش با تامین کننده ما تماس بگیرید.
2. کثیفی (به خصوص از سطح عایق) را پاک کنید. کثیفی ایجاد شده در حین حمل و نقل یا ذخیره سازی می تواند تأثیر بگذارد عملکرد عایق محصول و حتی ممکن است باعث ایجاد خطرات ایمنی شود.
3. قطع کننده مدار را به صورت دستی بر اساس مقررات برای ذخیره انرژی، بستن و باز کردن، با رعایت اینکه آیا کار کنید وضعیت ذخیره انرژی و نشانگرهای موقعیت باز/بسته نرمال هستند.
4. کلید مدار را با استفاده از منبع تغذیه عملیاتی برای ذخیره انرژی، بستن و باز کردن، با مشاهده اینکه آیا کار کنید وضعیت ذخیره انرژی و نشانگرهای موقعیت باز/بسته نرمال هستند.
5. عملکرد قطع کننده مدار از نوع گاری دستی: دستگیره فشار را در سوراخ فشار قرار دهید، آن را در جهت عقربه های ساعت بچرخانید تا پیشروی و در خلاف جهت عقربه های ساعت جمع شوند، با کل حرکت پیشروی 3±300 میلی متر. در حالت باز، هموار آن را به حالت کار یا تست حرکت دهید، دسته را 30 بار با سرعت متوسط بچرخانید تا صدای "کلیک" شنیده شود. نشان می دهد که در موقعیت صحیح قرار دارد (برای جلوگیری از آسیب رساندن به مکانیزم فشار، از نیروی بیش از حد استفاده نکنید) و به طور همزمان، مدار نشانگر موقعیت مربوطه متصل خواهد شد.

توجه: در صورت انتخاب یک دستگاه اینترلاک کننده بسته، منبع تغذیه مدار اینترلاک باید به آن وصل شود قبل از بستن مدار آن را باز کنید.

مورد کاربردی دنیای واقعی

مطالعه موردی: پروژه توزیع نیروی برق مجتمع تجاری شهری

یک مجتمع تجاری 150,000 متری (یکپارچه سازی مرکز خرید، ساختمان اداری و هتل) در منطقه تجاری اصلی از هانگژو، چین، به قطع کننده های مدار ولتاژ بالا با عملکرد پایدار، سازگاری با مکرر نیاز دارد عملکرد و ایمنی بالا برای اطمینان از تداوم منبع تغذیه کلی. پس از مقایسه گزینه های مختلف، مشتری مدار شکن خلاء ولتاژ بالا داخلی Usune VS1-12/630-25 از نوع گاری دستی را انتخاب کرد که 20 واحد را مستقر می کند. برای رسیدگی به حفاظت از اتصال کوتاه و کنترل بار سیستم توزیع برق فشار قوی و پایین مجتمع. از زمان راه اندازی، به طور پایدار و بدون هیچ گونه ایرادی کار می کند و زمان جداسازی خطا به 0.3 ثانیه کاهش یافته است. تضمین موثر عملکرد عادی تجهیزات الکتریکی و کسب تحسین بالا از مشتری.

سوالات متداول

Q1: اگر مدار شکن خلاء فشار قوی داخلی در محیطی خارج از محدوده نرمال استفاده شود، چه؟

A1: اگر محیط عملیاتی واقعی از شرایط عادی فراتر رود (مانند ارتفاع بالای 1000 متر، دمای محیط زیر -15 ℃ یا بالاتر از +40 ℃ و غیره)، لازم است از قبل با سازنده ما مشورت کنید. کارخانه ما خواهد شد سفارشی کردن محصولات بر اساس پارامترهای محیطی واقعی، مانند افزایش عملکرد عایق و بهینه سازی سازه های آب بندی، برای اطمینان از عملکرد پایدار در محیط هدف.

Q2: چگونه می توان از قطع کننده های مدار سری Usune VS1-12 برای افزایش عمر مفید آنها نگهداری کرد؟

A2: محصول یک قطب جامد یکپارچه و ساختار یکپارچه را اتخاذ می کند و به عملیات بدون تعمیر و نگهداری دست می یابد. تحت استفاده معمولی فقط بررسی های دوره ای تمیزی سطح مدار شکن (مخصوصاً عایق). سطح)، حذف گرد و غبار و کثیفی، و مشاهده نشانگرهای موقعیت باز/بسته و وضعیت ذخیره انرژی مورد نیاز هستند. در صورت مشاهده هرگونه ناهنجاری، فوراً استفاده از محصول را متوقف کرده و با تامین کننده ما تماس بگیرید تعمیر و نگهداری حرفه ای پس از فروش برای جلوگیری از آسیب بیشتر.

Q3: آیا قطع کننده های مدار سری Usune VS1-12 با سایر مارک های تابلو برق سازگار هستند؟

A3: بله. این محصول مطابق با استانداردهای ملی و بین المللی طراحی شده و کاملاً با آن سازگار است تابلو برق از نوع KYN28A-12 (GZS) که در مرکز نصب شده است و تابلو برق ثابت سری XGN. علاوه بر این، ما سازنده می تواند ابعاد و رابط های محصول را با توجه به مدل خاص تابلو برق تنظیم کند مشتری برای اطمینان از سازگاری قبل از خرید، لطفاً پارامترهای تابلو برق را در اختیار تامین کننده ما قرار دهید مشاوره تطبیق حرفه ای
