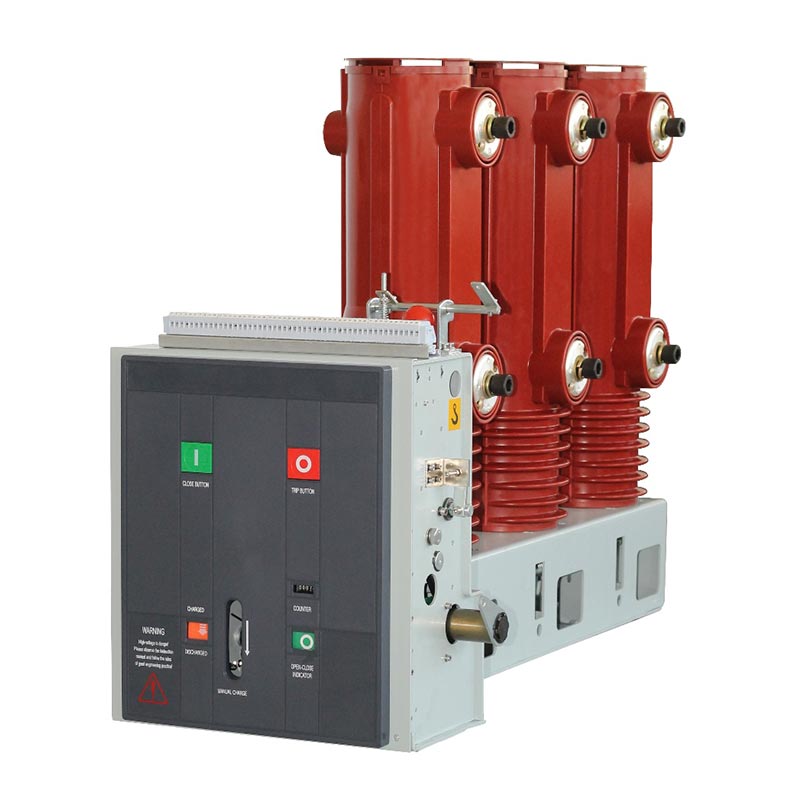

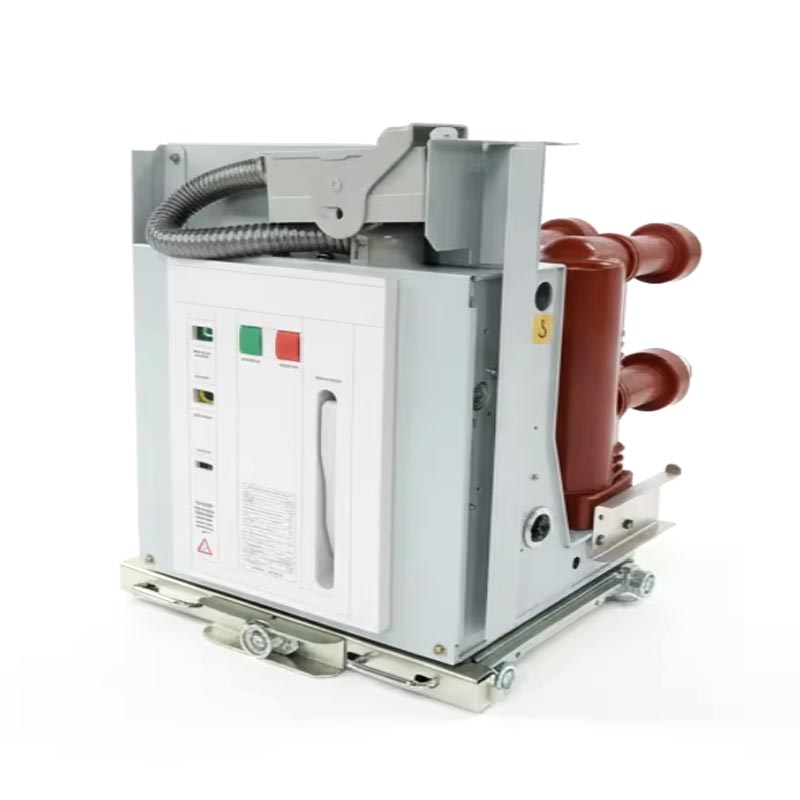

مدار شکن خلاء نوع جانبی

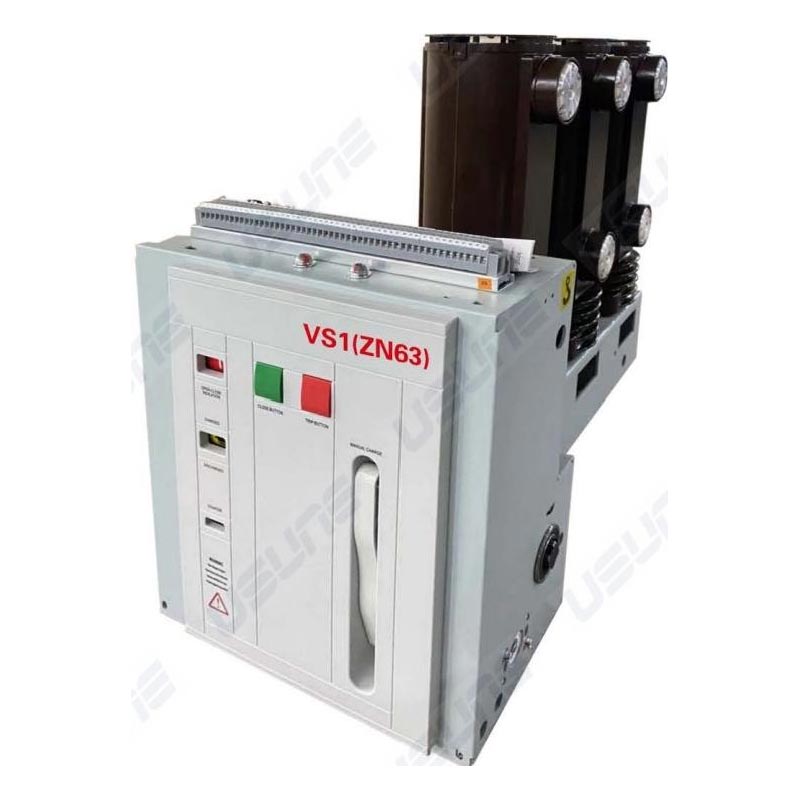

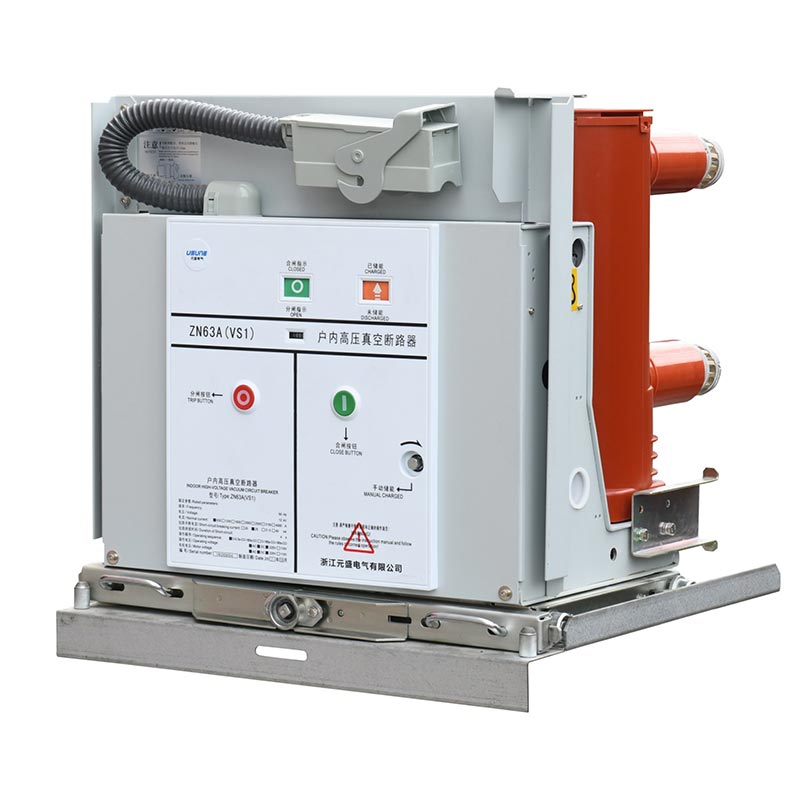

مدار شکن خلاء نوع جانبی Usune یک کلید ولتاژ بالا در داخل ساختمان است که به دو بخش اصلی تقسیم می شود. سری: VS1(ZN63)-12 و VS1-24. این در درجه اول در سیستم های برق سه فاز 12KV، 24KV و 36KV استفاده می شود. مسئولیت های حفاظت و کنترل برای تجهیزات شبکه برق و سیستم های برق شرکت های صنعتی و معدنی. با استفاده از فناوری پیشرفته خاموش کردن قوس خلاء، دارای سرعت خاموش کردن قوس سریع، اندازه کوچک، طولانی است. عمر مفید و هزینه های نگهداری کم، آن را به یک دستگاه اصلی ضروری در انتقال برق مدرن تبدیل کرده است سیستم های توزیع

مزایای اصلی:

1. سالها تجربه کاربردی در انتقال و توزیع برق، به طور گسترده در صنعت و معدن استفاده می شود شرکت‌ها، نیروگاه‌ها و شبکه‌های برق شهری و روستایی، به دلیل پایداری آن، به رسمیت شناخته شده‌ای از کاربران عملکرد و عملکرد قابل اعتماد

2. به طور مستقل توسط تیم تحقیق و توسعه حرفه ای Usune توسعه یافته است، که دارای طراحی جانبی است که ادغام مکانیزم عملکرد فنر با بدنه قطع کننده مدار، بهینه سازی ساختار کلی؛ قطع کننده خلاء از یک سیلندر عایق رزین اپوکسی با فرآیند APG استفاده می کند که عملکرد خزش عالی و محیطی را ارائه می دهد. سازگاری

3. کاملاً مطابق با GB/T1984-2014 "شکن های مدار ولتاژ بالا"، JB3855-1996 "3.6~40.5KV ولتاژ بالا داخلی داخلی" مدار شکن های خلاء، DL/T403-2000 "شرایط فنی سفارش مدار شکن های خلاء 12~40.5KV"، و استانداردهای بین المللی IEC62271-100:2008 و چندین آزمایش معتبر و گواهینامه را گذرانده است.

4. Usune به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی با ولتاژ بالا در چین، دارای استاندارد است کارخانه تولید، و هر قطع کننده مدار قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرد. به عنوان قابل اعتماد تامین کننده، خدمات پس از فروش و پشتیبانی فنی جامع را ارائه می دهد و هرگونه نگرانی را برای کاربران از بین می برد.

مشخصات محصول و پارامترهای فنی

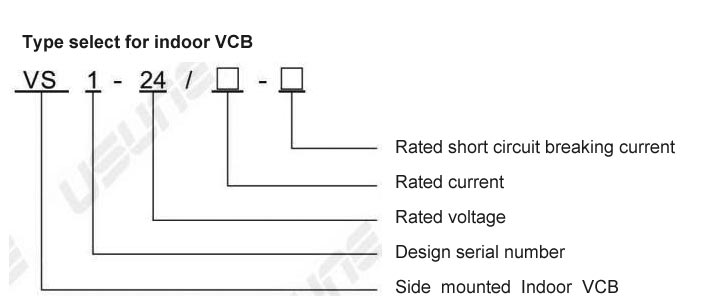

مدار شکن خلاء نوع جانبی Usune طیف کاملی از مشخصات و عملکرد پایدار را ارائه می دهد. اصلی پارامترهای فنی (در نظر گرفتن سری VS1(ZN63)-24 به عنوان مرجع اولیه) در جدول زیر نشان داده شده است:

ساختار و عملکرد

1. ساختار کلی

مکانیسم عملیاتی و محفظه اطفاء قوس در یک ساختار یکپارچه با اصلی چیده شده است مدار رسانا از نوع سه فازی است که روی زمین نصب شده است. محفظه خاموش کننده قوس خلاء به صورت طولی است نصب شده در یک سیلندر عایق لوله ای رزین اپوکسی پردازش شده با APG، عملکرد خزش عالی را ارائه می دهد. کاهش تجمع گرد و غبار روی سطح محفظه خاموش کننده قوس، اجتناب از تأثیر عوامل خارجی و تضمین عایق خوب حتی در محیط های مرطوب و شدیداً آلوده. سری VS1-12 یک نصب ثابت است نوع، مناسب برای تابلو برق ثابت، و می تواند به طور مستقل استفاده شود یا برای منبع تغذیه شبکه حلقه، جعبه نوع استفاده شود ترانسفورماتور و سایر سیستم ها

2. مکانیزم عملیاتی

مدار شکن خلاء نوع جانبی از مکانیزم فنری مسطح استفاده می کند که از هر دو حالت دستی و پشتیبانی می کند. ذخیره انرژی الکتریکی موتور عامل در داخل کابینت جلوی محفظه خاموش کننده قوس قرار دارد. به پنج فضای مونتاژ تقسیم می شود که هر کدام دارای اجزای ذخیره انرژی، انتقال، خاموش شدن و بافر هستند. طراحی یکپارچه محفظه اطفاء قوس و مکانیزم عملیاتی درجه بالایی از تطابق را تضمین می کند. بین عملکرد عملیاتی و الزامات باز و بسته شدن محفظه خاموش کننده قوس، کاهش مراحل میانی، کاهش مصرف انرژی و نویز، و بهبود عملکرد قطع کننده مدار قابلیت اطمینان

محیط کاربردی

مدار شکن خلاء نوع جانبی برای محیط های داخلی مناسب است و باید موارد زیر را رعایت کند. الزامات: دمای محیط -15 تا +40 درجه سانتیگراد؛ میانگین رطوبت نسبی روزانه ≤95%، میانگین ماهانه ≤90%؛ ارتفاع ≤1000 متر؛ شدت لرزه ای ≤8 درجه؛ و عدم وجود گرد و غبار قابل توجه، گازهای خورنده یا سایر آلودگی ها. توجه: سفارشی سازی برای برنامه های کاربردی بیش از این الزامات پس از مشاوره قبلی با سازمان مورد نیاز است سازنده

نصب و راه اندازی

مدار شکن های خلاء نوع جانبی قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند. قبل از انرژی دادن به مدار اولیه، آماده سازی زیر باید انجام شود:

1. تجهیزات را برای آسیب بررسی کنید. اگر آسیب دید، استفاده از آن را متوقف کنید.
2. سطح عایق را از هر گونه آلودگی تمیز کنید.
3. عملکردهای ذخیره و باز کردن/بستن انرژی را به صورت دستی اجرا کنید، با مشاهده اینکه وضعیت عادی است.
4. با تأیید اینکه وضعیت عادی است، با استفاده از منبع تغذیه کار کنید.
5. قطع کننده مدار از نوع گاری دستی را مطابق مشخصات به جلو/پس بگیرید و تأیید کنید که موقعیت نشانگر پس از رسیدن به موقعیت صحیح طبیعی است.

توجه: هنگام استفاده از یک دستگاه قفل کننده بسته، قبل از بسته شدن باید برق وصل شود تا قفل آن باز شود.

مورد کاربردی کاربردی

مطالعه موردی: کاربرد در یک شرکت بزرگ صنعتی و معدنی در چین

یک شرکت بزرگ فولاد در چین دارای یک سیستم قدرت پیچیده با نیازهای بالا برای عملیات تجهیزات است کنترل جریان فرکانس و اتصال کوتاه پس از مقایسه چندین تامین کننده، سری Usune VS1(ZN63)-24 قطع کننده مدار به عنوان دستگاه حفاظت هسته برای سیستم توزیع برق انتخاب شد. از آنجایی که آن با راه اندازی در سال 2024، این سیستم به مدت بیش از 12 ماه بدون هیچ گونه خرابی پایدار عمل کرده است و با موفقیت مدیریت می کند. سه خطای اتصال کوتاه، به طور موثر از تجهیزات محافظت می کند و از تلفات قطع برق جلوگیری می کند. این شرکت به شدت عملکرد محصول و خدمات نصب و راه اندازی ارائه شده توسط سازنده را تشخیص می دهد.

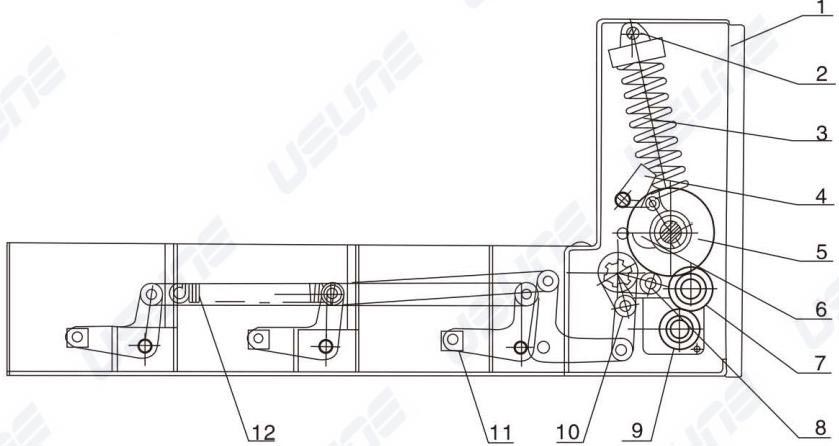

1. جعبه سوئیچ
2. پیچ مژه
3.بستن فنر
4.بستن اتصالات
5. اصل سیم کشی برق داخلی
6. مکانیزم بادامک/عملکرد مکانیزم
مکانیزم انتقال چرخ دنده 7
8. اهرم اتصال ورودی
9.موتور شارژ شده
10. مکانیزم انتقال چهار اهرمی
11. بلوک انتقال
12.مکانیسم تردد

تعهد تامین کننده و سازنده: Usune، به عنوان یک تولید کننده حرفه ای تجهیزات الکتریکی فشار قوی در چین، دارای یک کارخانه استاندارد و یک تیم تحقیق و توسعه، تولید و پس از فروش حرفه ای است. به عنوان قابل اعتماد تامین کننده، ما به اصل "کیفیت در درجه اول، مشتری در درجه اول" پایبند هستیم و تمام جنبه های آن را به شدت کنترل می کنیم. تولید برای اطمینان از مطابقت محصولات با استانداردها و نیازهای کاربر؛ ما خدمات پس از فروش جامع از جمله ارائه می دهیم راهنمایی نصب، راه اندازی، تعمیر و نگهداری و آموزش فنی در محل و به طور مداوم نوآوری و محصولات خود را برای حمایت از توسعه صنعت انتقال و توزیع برق بهینه کنیم.
